Маслофорсунки в блок 21083

Маслофорсунки в блок 21083

Предлагаем услугу по установке масляных форсунок охлаждения поршней в блок цилиндров легковых автомобилей. С завода подобные форсунки стоят на многих иномарках. На АвтоВАЗе масляными форсунками комплектуются только 16-ти клапанные двигатели (и новые 8-ми клапанные двигатели «Гранты» с облегченной ШПГ). Установка маслофорсунок позволяет значительно увеличить ресурс цилиндро-поршневой группы, снизить риск перегрева поршней и их прихвата (по причине масляного голодания).

О результатах установки таких форсунок подробно написано в нашей статье (в Библиотеке K-POWER), которую можно прочитать по ссылке далее: Влияние форсунок охлаждения поршней (опыт из практики)

Предлагаем установку масляных форсунок как во время капитального ремонта или тюнинга двигателя у нас, так и для сторонних блоков, в случае проведения ремонтных работ вами, или на СТО. Срок проведения работ для снятого и разобранного блока — от 1 до 3 часов. Врезка (запрессовка) форсунок должна осуществляться после расточкихонинговки цилиндров.

Если вы хотите привезти свой блок на установку маслофорсунок, позвоните нам! Принимаем блоки на установку маслофорсунок через транспортные компании, от иногородних клиентов. Стоимость услуги можно узнать в прайс-листах, или позвонив в Мастерскую.

На данный момент освоена технология установки маслофорсунок в блоки цилиндров следующих автомобилей:

1) ВАЗ передний привод (семейство 210821083), включая блоки старого образца, без приливов под маслофорсунки.
2) ОКА с ВАЗовским двигателем (111111113) с тонкими коренными постелями.
3) ВАЗ задний привод, всё семейство («классика», Лада 4х4 и Шевроле-Нива).

При наличии технической возможности можем установить маслофорсунки в блоки иных производителей (отечественные и зарубежные двигатели).

Несколько фотографий блоков цилиндров, с установленными у нас масляными форсунками охлаждения поршней:

ОКА 11113 — врезка маслофорсунок

Давление масла на холостых оборотах до и после установок маслофорсунок не изменилось (на фото показан датчик давления масла, установленный на Оке — фото снято после установки маслофорсунок):

Шевроле-Нива с двигателем 1.7 — врезка маслофорсунок
(читайте полный отчёт по тюнингу двигателя)

Маслофорсунки в блок 21083

Блок цилиндров 21083 первоначально был сконструирован под параметры карбюраторного двигателя. Следовательно, в нем не предусматривалось наличия участков крепления элементов по аналогии с инжекторными двигателями, среди которых модуль зажигания, датчик детонации и т.д. Впоследствии происходит унификация отливки модели, вследствие чего она становится единой для блоков 21083, 2110 и 2112. Все они обладают одинаковой высотой и могут использоваться на двигателях, имеющих объем 1500 см куб. Потому корпус этих блоков имеет отметку «21083» на литье. В качестве запчасти с заводов сегодня отгружается изделие, имеющее номенклатурный номер 21083-100201100.

Корпус «83-го» обладает приливами, такими же, как на всех других блоках двигателей переднеприводных автомобилей Ваз. Однако резьбовые отверстия здесь имеются только на приливах, задействованных в установке оборудования. Унифицированный блок цилиндров для ВАЗ 21083 обладает и приливом для установки датчика уровня масла, который находится под масляным фильтром. Для того, чтобы закрепить головку блока на верхней плоскости присутствуют 10 отверстий формата М12х1.25. Цвет блока цилиндров 21083 – синий.

Унификация «083-го» привела к утрате блоком цилиндров ВАЗ 2110 своих характерных черт, связанных с дополнительными приливами на корпусе. Внешне он сегодня неотличим от «083-го». В БЦ 2110 так же используются три верхних резьбовых отверстия и три нижних отверстия части отливки для установки кронштейнов правой опоры двигателя илблои монтажа установочной планки генератора. Так как данное изделие монтируется на «инжекторные» двигатели, блок цилиндров имеет место для установки датчика детонации.

По аналогии с «083-м», здесь предполагается монтаж датчика уровня масла. Кроме того, блок цилиндров 2110 нередко используют для сборки двигателей ВАЗ 21083. Цвет блока 2110 – серый.

Блок цилиндров 2112 внешне неотличим от блоков 2110 и 21083, однако с ними он и взаимозаменяем. Главная его особенность — наличие крепежных отверстий для головки блока, размером М10х1.25. Кроме того, во второй, третьей, четвертой и пятой опорах коренных подшипников монтируются дополнительные каналы для масла со специальными запрессованными в них масляными форсунками. Именно через них в момент работы двигателя масло под давлением способно омывать днища поршней. Как следствие снижается их термическая деформация, улучшается смазка, что особенно важно в момент пуска двигателя. Ресурс последнего, таким образом, значительно увеличивается. Цвет цилиндров 2112 – серый.

Блок цилиндров 21114 фактически представляет собой модернизированную модель 2110. В ходе изменений объем двигателя увеличен до 1,6 литра. Именно поэтому блок стал «высоким» — 197,1мм. В остальном же БЦ 21114 практически не отличается от 2110. Главная особенность данного блока – отсутствие прилива и монтажного отверстия для датчика уровня масла под фильтром. Крепится головка блока на отверстия, имеющие резьбу М12х1.25. Масляные форсунки для охлаждения поршней на боке отсутствуют. Цвет блока 21114 – синий.

Сегодня АВТОВАЗ не выпускает блок цилиндров 21114, альтернативной моделью является БЦ 11183. Две эти модели фактически идентичны. Цвет блока цилиндров 11183 – серый.

Блок цилиндров 11193 предназначается для установки на двигатель ВАЗ 21124. Представляет собой доработанный и модернизированный блок 2112. Однако модель 11193 более высокая — 197,1мм, благодаря чему объем двигателя увеличен до 1.6 л.

Блок 11193 сконструирован на основе «2112-го». Имеет крепежные отверстия размером М10х1.25, предназначенные для установки головки блока. Так же здесь присутствуют и специализированные масляные форсунки, охлаждающие поршни. На корпусе блока надпись — «11193». Цвет изделия – серый.

Совместно с компанией Federal Mogul АвтоВАЗ разработал новый двигатель — ВАЗ 21126. При его создании основной задачей, стоявшей перед разработчиками, было соблюдение повышенных экологических норм, связанных с уменьшением токсичности выхлопных газов, а так же увеличение ресурса двигателя. В качестве основы конструкции использовался блок цилиндров 11193.

Блок цилиндров 21126 имеет высочайшее качество в обработки поверхности изделия, выполняющееся в соответствии с технологией Federal Mogul. В ходе этого процесса цилиндр подвергают плосковершинному хонингованию, что позволяет получить на его поверхности сетки микроканавок особого профиля. Именно он надежно удерживает смазку на поверхности изделия, снижая при этом потери энергии за счет трения. Таким образом, технология хонингования, которую применяют на АВТОВАЗЕ при обработке поверхности цилиндров блока ВАЗ 21126, отличается от предыдущих моделей.

Читать еще:  Чем чистить потолок салона автомобиля

Фирма Federal Mogul разработала основные технологические параметры хонингования поверхностей. Это и угол наклона, и его профиль, и частота нанесения микроканавок. При выполнении операции используется высококачественное оборудование фирмы Federal Mogul. Высокая точность изготовления позволяет определить три группы размеров цилиндров: A, B, C. Надежность работы двигателя повышается не только за счет новой технологии изготовления блока цилиндров, но и за счет нового поршневого комплекта, который представляет собой поршень+ палец+ кольца+ шатун. Цвет блока цилиндров 21126 – синий.

Блок цилиндров 11194 – это специализированная разработка для двигателей, имеющих объем 1,4 литра. В этой связи диаметр цилиндров был уменьшен до 76,5 мм. Однако по своей конструкции и наличию мест для крепления оборудования блок 11194 практически неотличим от моделей 11193 и 21126. Тем не менее, между смежными цилиндрами, благодаря уменьшению их диаметра, выполнены протоки рубашки охлаждения. Это позволило улучшить отвод тепла, повысить жесткость конструкции. Аналогичная обработка поверхности цилиндров в соответствии с технологией Federal Mogul осуществляется и на модели 21126. Цвет блока цилиндров ВАЗ 11194 – синий.

Маслофорсунки в блок 21083

Блок цилиндров 21083 изначально создавался под карбюраторный двигатель и не предусматривал наличия мест крепления элементов имеющихся на инжекторных двигателях (датчика детонации, модуля зажигания и пр.). Позже, отливка модели была унифицирована и стала единой для моделей 21083, 2110 и 2112. Все эти модели отличает то, что они имеют одинаковую высоту и применяются на двигателях с объемом 1500 см куб. Поэтому, на корпусе всех этих блоков, в литье присутствует надпись – «21083». Сейчас с завода, в качестве запасной части, отгружается изделие с номенклатурным номером – 21083-100201100.

На корпусе «83-го» появились приливы, которые имеются на всех моделях блоков «переднеприводного» семейства двигателей. Но резьбовые отверстия присутствуют только на приливах, которые задействованы для установки оборудования. На унифицированном блоке цилиндров ВАЗ 21083, ниже места установки масляного фильтра, появился прилив и отверстия для установки датчика уровня масла. Для крепления головки блока на верхней плоскости имеются десять отверстий на М12х1.25. Блок цилиндров 21083 окрашивается в синий цвет.

После унификации «083-го», блок цилиндров ВАЗ 2110 утратил отличительные особенности, связанные с наличием дополнительных приливов на корпусе. Сейчас он внешне не отличается от «083-го». В БЦ 2110, для установки кронштейна правой опоры двигателя и установочной планки генератора, используются три резьбовых отверстия в верхней части и три отверстия в нижней части отливки, для кронштейна генератора. Изделие устанавливается на «инжекторных» двигателях, поэтому на блоке цилиндров предусмотрено место для установки датчика детонации.

Как и в «083-м», предусматривается установка датчика уровня масла. Блок цилиндров 2110 может быть использован для сборки двигателя ВАЗ 21083. Блок 2110 окрашивается в серый цвет.

Блок цилиндров 2112, внешне не отличается от моделей 21083 и 2110, однако он не взаимозаменяем с ними. Особенность БЦ ВАЗ 2112 , являются крепежные отверстия для головки блока. Отверстия имеют размер М10х1.25. Есть еще одно существенное отличие блока. В 2-й, 3-й, 4-й и 5-й опорах коренных подшипников выполнены дополнительные каналы для масла, в которые запрессованы специальные масляные форсунки. Во время работы двигателя, через эти масляные форсунки масло под давлением, омывает днища поршней. Это значительно снижает термическую деформацию поршней и улучшает их смазку, особенно в момент запуска двигателя. Все это в конечном счете, ведет к увеличению ресурса двигателя. Блок цилиндров 2112 окрашивается в серый цвет.

Блок цилиндров 21114 – результат модернизации модели 2110. Целью изменений было увеличение объема двигателя до 1.6 л. Для этого блок выполнен «высоким» — 197,1мм. Внешне, мод. 21114, не сильно отличается от мод. 2110. Особенность — исчез прилив и монтажные отверстия для датчика уровня масла в районе масляного фильтра. Для крепления головки блока используются отверстия резьбой М12х1.25. На блоке отсутствуют масляные форсунки для охлаждения поршней. Блок 21114 окрашивается в синий цвет.

В настоящее время АВТОВАЗ, прекратил выпуск блока 21114 и перешел на выпуск полностью взаимозаменяемой модели – блок цилиндров ВАЗ 11183. На поверхности корпуса отлита надпись — «11183». Блок цилиндров 11183 окрашивается в серый цвет. В остальном, это точная копия мод. «21114-го».

Блок цилиндров 11193 устанавливается на двигатели ВАЗ 21124. Эта модель — результат доработки блока 2112. Увеличенная высота (197,1мм) цилиндров позволила довести объем двигателя до 1.6 л.

Блок 11193 сохранил особенности «2112-го»: крепежные отверстия для головки блока размером М10х1.25 и наличие специальных масляных форсунок для охлаждения поршней. Но на корпусе отсутствуют отверстия для датчика уровня масла. На корпусе имеется обозначение модели, надпись — «11193». Блок цилиндров 11193 окрашивается в серый цвет.

В сотрудничестве с фирмой Federal Mogul был создан новый двигатель ВАЗ 21126. Основной задачей стоявшей перед специалистами, было повышение ресурса двигателя и обеспечение соблюдения повышенных экологических норм по токсичности выхлопных газов. За основу был взят блок цилиндров ВАЗ 11193. Доработанное изделие получило новое обозначение – 21126. Блок цилиндров 21126 отличает качество обработки поверхности цилиндра, выполненного по технологии Federal Mogul. По этой технологии поверхность цилиндра подвергается плосковершинному хонингованию. Эта операция обеспечивает получение на поверхности цилиндра сетки микроканавок определенного профиля. Микропрофиль, позволяет удерживать смазку на поверхности цилиндра, значительно снижая потери на трение.

Технология хонингования, применяемая на АВТОВАЗе для обработки поверхности цилиндров предыдущих моделей, отличается от той, которая осуществляется на блоке цилиндров ВАЗ 21126. Фирмой Federal Mogul разработаны технологические параметры операции — угол наклона, профиль, частота нанесения микроканавок. Операция выполняется инструментом и с использованием оборудования этой фирмы. Повышение точности изготовления позволило определить для цилиндров только три группы размеров — A, B, C. Применение новой технологии в его изготовлении и нового поршневого комплекта (поршень+ кольца+палец+ шатун) от Federal Mogul, значительно повысили надежность работы двигателя. Блок цилиндров 21126 окрашивается в синий цвет.

Читать еще:  Установка фильтра тонкой очистки топлива

Блок цилиндров 11194, был специально разработан для двигателя с объемом 1,4л. С этой целью диаметр цилиндров был уменьшен до размера 76,5 мм. Внешне, конструктивно и по наличию мест для крепления оборудования, блок не отличается от модели 11193 или модели 21126. Однако блок цилиндров 11194 обладает скрытым отличием, эта особенность выгодно отличает его от других «переднеприводных» блоков.

Уменьшение диаметра цилиндров позволило выполнить протоки рубашки охлаждения между смежными цилиндрами. Это существенно улучшило отвод тепла и повысило жесткость конструкции. Обработка поверхности цилиндров осуществляется с применением технологии Federal Mogul, аналогично обработке выполняемой на «21126-м». На поверхности корпуса присутствует надпись – «11194». Блок цилиндров ВАЗ 11194 окрашивается в синий цвет.

Давно ничего с машинкой не делал, мешали праздники и сессия))
Сегодня освободил вечер на окончание процесса установки маслофорсов.
Во-первых, причина, почему я решил их ставить сам — банальная и зелёная жаба=))))
Цена вопроса колеблется в районе 3-4х тысяч в разных конторах…и это за 4ре дырки!
А так как информации в интернете хватает, то принимаю волевое усилие сделать всё самому(кроме всего прочего, учитываем стоимость блока 21083! 1500р., поэтому не дрейфим и пилим сами!)

Нам понадобятся свёрла по металлу: 4, 6, 6,7 и…7.4, которое я не смог найти и заменил на 7.5)
На сверлах не скупимся, тк выковыривать заклинившие остатки из шейки блока, как минимум, неудобно)))

Мои заметки. Я не блогер и не писатель, но иногда хочется поделиться с миром некоторой информацией или прокомментировать и высказать свою точку зрения.

понедельник, 14 марта 2016 г.

Установка маслофорсунок в двигатель ВАЗ классика

Конечно не все согласны с подобным мнением, считая что производитель двигателя заранее просчитал необходимость установки дополнительного оборудования, однако здесь не будет споров и приведения доказательств пользы маслофорсунок, а конкретный процесс реализации на двигателе ВАЗ 2106. Дополнительно покажу эффективность решения, опровергающее ошибочное мнение известного блогера, считающего что при данной реализации установки форсунок охлаждения поршней, масло из форсунок не будет достигать цели. Подробности далее.

Маслофорсункам быть или не быть?!

Рассчитывая собрать надежный и долговечный мотор на базе двигателя ВАЗ 2106, я не сомневался в необходимости установки маслофорсунок, однако как лучше было их установить, оставалось сложной задачей из за некоего заблуждения, которое я обрел посмотрев ранее видеоролик — теории ДВС Травникова, в котором он утверждал что популярная «тюнингистами» установка маслофорсунок, применяемых в двигателе ВАЗ 2112 в коренные постели коленвала — не разумное решение. Якобы противовесы коленвала перекрывают подачу масла, делая их работу не эффективной.

Маслофорсунки в блок 21083

Блок цилиндров 21083 первоначально был сконструирован под параметры карбюраторного двигателя. Следовательно, в нем не предусматривалось наличия участков крепления элементов по аналогии с инжекторными двигателями, среди которых модуль зажигания, датчик детонации и т.д. Впоследствии происходит унификация отливки модели, вследствие чего она становится единой для блоков 21083, 2110 и 2112. Все они обладают одинаковой высотой и могут использоваться на двигателях, имеющих объем 1500 см куб. Потому корпус этих блоков имеет отметку «21083» на литье. В качестве запчасти с заводов сегодня отгружается изделие, имеющее номенклатурный номер 21083-100201100.

Корпус «83-го» обладает приливами, такими же, как на всех других блоках двигателей переднеприводных автомобилей Ваз. Однако резьбовые отверстия здесь имеются только на приливах, задействованных в установке оборудования. Унифицированный блок цилиндров для ВАЗ 21083 обладает и приливом для установки датчика уровня масла, который находится под масляным фильтром. Для того, чтобы закрепить головку блока на верхней плоскости присутствуют 10 отверстий формата М12х1.25. Цвет блока цилиндров 21083 – синий.

Унификация «083-го» привела к утрате блоком цилиндров ВАЗ 2110 своих характерных черт, связанных с дополнительными приливами на корпусе. Внешне он сегодня неотличим от «083-го». В БЦ 2110 так же используются три верхних резьбовых отверстия и три нижних отверстия части отливки для установки кронштейнов правой опоры двигателя илблои монтажа установочной планки генератора. Так как данное изделие монтируется на «инжекторные» двигатели, блок цилиндров имеет место для установки датчика детонации.

По аналогии с «083-м», здесь предполагается монтаж датчика уровня масла. Кроме того, блок цилиндров 2110 нередко используют для сборки двигателей ВАЗ 21083. Цвет блока 2110 – серый.

Блок цилиндров 2112 внешне неотличим от блоков 2110 и 21083, однако с ними он и взаимозаменяем. Главная его особенность — наличие крепежных отверстий для головки блока, размером М10х1.25. Кроме того, во второй, третьей, четвертой и пятой опорах коренных подшипников монтируются дополнительные каналы для масла со специальными запрессованными в них масляными форсунками. Именно через них в момент работы двигателя масло под давлением способно омывать днища поршней. Как следствие снижается их термическая деформация, улучшается смазка, что особенно важно в момент пуска двигателя. Ресурс последнего, таким образом, значительно увеличивается. Цвет цилиндров 2112 – серый.

Блок цилиндров 21114 фактически представляет собой модернизированную модель 2110. В ходе изменений объем двигателя увеличен до 1,6 литра. Именно поэтому блок стал «высоким» — 197,1мм. В остальном же БЦ 21114 практически не отличается от 2110. Главная особенность данного блока – отсутствие прилива и монтажного отверстия для датчика уровня масла под фильтром. Крепится головка блока на отверстия, имеющие резьбу М12х1.25. Масляные форсунки для охлаждения поршней на боке отсутствуют. Цвет блока 21114 – синий.

Сегодня АВТОВАЗ не выпускает блок цилиндров 21114, альтернативной моделью является БЦ 11183. Две эти модели фактически идентичны. Цвет блока цилиндров 11183 – серый.

Блок цилиндров 11193 предназначается для установки на двигатель ВАЗ 21124. Представляет собой доработанный и модернизированный блок 2112. Однако модель 11193 более высокая — 197,1мм, благодаря чему объем двигателя увеличен до 1.6 л.

Блок 11193 сконструирован на основе «2112-го». Имеет крепежные отверстия размером М10х1.25, предназначенные для установки головки блока. Так же здесь присутствуют и специализированные масляные форсунки, охлаждающие поршни. На корпусе блока надпись — «11193». Цвет изделия – серый.

Совместно с компанией Federal Mogul АвтоВАЗ разработал новый двигатель — ВАЗ 21126. При его создании основной задачей, стоявшей перед разработчиками, было соблюдение повышенных экологических норм, связанных с уменьшением токсичности выхлопных газов, а так же увеличение ресурса двигателя. В качестве основы конструкции использовался блок цилиндров 11193.

Читать еще:  Техобслуживание шевроле авео т300

Блок цилиндров 21126 имеет высочайшее качество в обработки поверхности изделия, выполняющееся в соответствии с технологией Federal Mogul. В ходе этого процесса цилиндр подвергают плосковершинному хонингованию, что позволяет получить на его поверхности сетки микроканавок особого профиля. Именно он надежно удерживает смазку на поверхности изделия, снижая при этом потери энергии за счет трения. Таким образом, технология хонингования, которую применяют на АВТОВАЗЕ при обработке поверхности цилиндров блока ВАЗ 21126, отличается от предыдущих моделей.

Фирма Federal Mogul разработала основные технологические параметры хонингования поверхностей. Это и угол наклона, и его профиль, и частота нанесения микроканавок. При выполнении операции используется высококачественное оборудование фирмы Federal Mogul. Высокая точность изготовления позволяет определить три группы размеров цилиндров: A, B, C. Надежность работы двигателя повышается не только за счет новой технологии изготовления блока цилиндров, но и за счет нового поршневого комплекта, который представляет собой поршень+ палец+ кольца+ шатун. Цвет блока цилиндров 21126 – синий.

Блок цилиндров 11194 – это специализированная разработка для двигателей, имеющих объем 1,4 литра. В этой связи диаметр цилиндров был уменьшен до 76,5 мм. Однако по своей конструкции и наличию мест для крепления оборудования блок 11194 практически неотличим от моделей 11193 и 21126. Тем не менее, между смежными цилиндрами, благодаря уменьшению их диаметра, выполнены протоки рубашки охлаждения. Это позволило улучшить отвод тепла, повысить жесткость конструкции. Аналогичная обработка поверхности цилиндров в соответствии с технологией Federal Mogul осуществляется и на модели 21126. Цвет блока цилиндров ВАЗ 11194 – синий.

Блог Валерия Именова

Мои заметки. Я не блогер и не писатель, но иногда хочется поделиться с миром некоторой информацией или прокомментировать и высказать свою точку зрения.

понедельник, 14 марта 2016 г.

Установка маслофорсунок в двигатель ВАЗ классика

Конечно не все согласны с подобным мнением, считая что производитель двигателя заранее просчитал необходимость установки дополнительного оборудования, однако здесь не будет споров и приведения доказательств пользы маслофорсунок, а конкретный процесс реализации на двигателе ВАЗ 2106. Дополнительно покажу эффективность решения, опровергающее ошибочное мнение известного блогера, считающего что при данной реализации установки форсунок охлаждения поршней, масло из форсунок не будет достигать цели. Подробности далее.

Маслофорсункам быть или не быть?!

Рассчитывая собрать надежный и долговечный мотор на базе двигателя ВАЗ 2106, я не сомневался в необходимости установки маслофорсунок, однако как лучше было их установить, оставалось сложной задачей из за некоего заблуждения, которое я обрел посмотрев ранее видеоролик — теории ДВС Травникова, в котором он утверждал что популярная «тюнингистами» установка маслофорсунок, применяемых в двигателе ВАЗ 2112 в коренные постели коленвала — не разумное решение. Якобы противовесы коленвала перекрывают подачу масла, делая их работу не эффективной.

Размышления о маслофорсунке в шатуне

Стал думать как по другому можно установить масляные форсунки. Вспомнив штатную реализацию первых вазовских моделей и некоторых других двигателей, например Ford, в которых в качестве форсунки выступает отверстие в шатуне, стал присматриваться к такому варианту. Однако по моему мнению у данной реализации больше минусов, чем положительных сторон.

Из плюсов — легкая реализация, а из минусов — форсунка работает ограниченное время, масло попадает только стенку цилиндра, а не на донышко поршня и самое худшее — примерив к устанавливаему коленвалу ВАЗ 2130, форсунка работает в момент рабочего хода, где нельзя снижать давление масла, во избежание разрыва масляной пленки в шатунной шейки.

Маслофорсунка 2112 в коренной постели коленвала

Что же, остался один вариант который легко можно реализовать, а именно установка маслофорсунок от двигателя 2112 в коренные постели коленвала. Хоть блогер и предупреждал глупости этой затеи, я решил самостоятельно проверить.

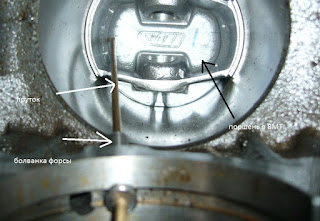

Боясь что все так плохо и форсунка действительно не попадает в дно поршня, я изготовил гарантированный «прицел» — напаял на форсунку тонкую трубку от ускорительного насоса карбюратора солекс, которую мог направить в необходимое место.

Однако просверлив отверстия под форсунки и проверив направление работы, установка дополнительной направляющей масло-трубки с форсунки не понадобилась. Практически весь оборот коленчатого вала, ни что не перекрывает подачу масла в дно поршня с форсунки, поэтому вариант с припаиванием доп. трубки, мною был отменен.

Куда направить форсунку охлаждения поршня

В отличии от множества реализаций найденных в интернете, я решил не ломать мозг по вопросу куда и под каким углом направлять масляную форсунку и направил форсунку так же как и устанавливает их завод АвтоВАЗ в 8-ми клапанные двигатели «гранта», в которых форсунка направлена в сторону свечи. Это место является самым теплонагруженным логично охлаждать именно его.

Точное направление форсунки указал пользователь flanker в дневнике форума «Лада Калина клуб» ссылка здесь, за что ему большая благодарность.

Техника сверления отверстий под форсунку в двигателе 2106

Внимание! Сверлятся только первые 4 постели , пятую же трогать нельзя, так как она и так дополнительно нагружена работой по упору коленвала от смещений с помощью полуколец. Сверлить лучше всего не дрелью, а аккумуляторным шуруповертом например Интерскол ДА-18ЭР, так как дрель имеет низкий крутящий момент и сверлит на высоких оборотах, на которых высока вероятность сломать сверло. Так как постель имеет прорезь для подвода масла к подшипникам , сначала сверло может зажимать в этом месте, поэтому рекомендую проходить это место на обратном ходе вращения сверла, так оно хоть и сверлит медленно, но не зажимает.

Итак приставив шаблон и направив направляющую на нем в нужном направлении, приставляем шуруповерт с установленным сверлом 3мм по метке шаблона и сверлим отверстие. Просверлив первое отверстие и вставив в него спицу, вы заметите что отверстие расположено именно туда куда был направлена направляющая шаблона, погрешность может составлять не более 1см.

Следующим шагом увеличивая диаметр сверла на 0.5-1мм. рассверливаем отверстие. При выполнении данной работы, регулярно проверяем правильность направления отверстий, подбирая подходящие по диаметру направляющие — спицу, проволоку или например разные по диаметру электроды. При необходимости направление можно скорректировать, наклоняя немного шуруповерт в необходимом направлении.

Далее сверлим отверстия в других постелях, только здесь сверлить куда проще, так как направление можно сверять не только по шаблону, но и по вставленной направляющей первого отверстия, располагая сверло параллельно ему.
