Натяжитель цепи грм ваз 21214

Натяжитель цепи грм ваз 21214

С наступлением холодов при заводке автомобиля появился странный грохочущий звук, пропадающий через несколько секунд. На Ниве я всего полгода и пока не могу с уверенностью идентифицировать все звуки и стуки, поэтому грешил на дребезг выпускного тракта. Как раз так получилось, что попал я к мастерам-Нивоводам (менял сцепление), и они сразу распознали этот звук, чреватый крупными неприятностями. Мастера посоветовали установить автоматический натяжитель цепи (АНЦ) “Пилот” производства НПП “Родос”. Надо сказать, что до Нивы у меня была ВАЗ-21063 и на ней я сам устанавливал вышеуказанный АНЦ, проездил на нем больше двух лет, впечатления только положительные.

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за 305 рублей был куплен необходимый девайс:

Обратите внимание на удлиненный толкатель – в одном из магазинов сети “За рулем” тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для “классики”. В дополнение была куплена новая прокладка клапанной крышки (посоветовали мастера), которая через два дня по причине протечек была заменена на пробковую.

Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков.

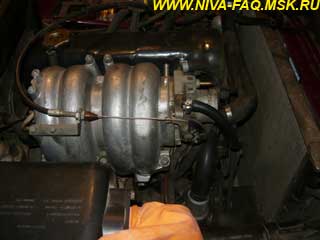

1. Обеспечиваем беспрепятственный доступ к клапанной крышке:

Для этого откручиваем и отводим в сторону гофру с воздушного фильтра, шланги с ресивера. Привод педали газа я снимать не стал, особо он не мешает. На ДМРВ надета оранжевая резиновая перчатка (всегда так делаю во избежание случайного повреждения элемента данного датчика). Тщательно протираем клапанную крышку от пыли и грязи – очень больно видеть потом песок и пыль на обнаженном теле головки блока.

2. Откручиваем и аккуратно снимаем клапанную крышку, с помощью налобного фонарика или другого яркого источника света визуально изучаем состояние успокоителя и башмака натяжителя. Убедившись в их целостности, привязываем на всякий случай проволочкой цепь к звездочке распредвала (чтобы ненароком не соскочила).

3. Вот наш бездыханный друг:

Снимать патрубки системы охлаждения для облегчения доступа не стал, обычное состояние нивовода – буквой Z, особенно когда лень откручивать разные дополнительные механизмы и детали :)))

4. Демонтируем старый натяжитель, очищаем привалочную плоскость от грязи и масла, новый АНЦ устанавливаем по инструкции завода-изготовителя (замеряем расстояние от фланца до упорной площадки башмака, смазываем герметиком прокладку со стороны фланца АНЦ, надеваем АНЦ на шпильки).

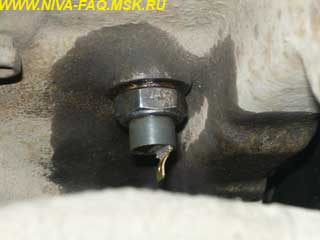

5. Закручиваем АНЦ на шпильках, выдергиваем чеку:

Натяжитель при этом щелкнет (нормально, шток вышел и встал на место), закручиваем ключом установленным моментом регулировочный болт – в инструкции написано про усилие 26 Нм, это как раз “до упора”. Всегда пользуюсь динамометрическим ключом, так как от природы не соизмеряю силу с диаметром болтов и гаек, сорванная резьба – моя постоянная головная боль :(((

6. Переходим к демонтажу тройника на левой стороне блока цилиндров. Я пользовался свечным ключом на 21. Сперва откручиваем трубку подачи масла в натяжитель (она больше не нужна), извлекаем ее из моторного отсека. Брызгаем на тройник WD-40 и, сняв клемму, откручиваем датчик давления масла. Медные уплотнительные колечки при этом не теряем. Так как масло из двигателя я не сливал, то оно тонкой струйкой потекло наружу. Быстро ввернул обратно датчик, продвинул дальше ключ по датчику, открутил тройник в сборе с датчиком. Масло потекло веселее, поэтому приняв положение Z, заткнул отверстие в блоке пальцем, второй рукой исхитрился выкрутить из тройника датчик давления масла, одел на его резьбу одну медную шайбу и вкрутил датчик в блок уже без тройника:

Насколько я знаю, такие медные колечки одноразовые, но про новое я не подумал, хотя пока течи масла нет. Одеваем обратно клемму на датчик.

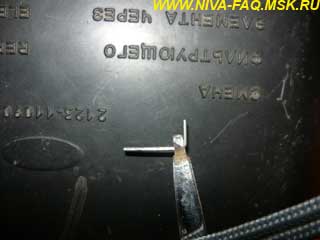

7. Для того, чтобы цепь натянулась, необходимо на несколько оборотов провернуть коленчатый вал. Проволоку, которой прикрутили цепь к звездочке, удаляем. Соответствующего ключа, чтобы провернуть коленвал, я не нашел, поэтому (ВНИМАНИЕ! – НА СВОЙ СТРАХ И РИСК!) поставил новую прокладку клапанной крышки, прикрутил крышку на место и завел двигатель.

Первый пуск прошел удачно, цепь не соскочила. На втором пуске грохота я уже не услышал. На четвертом или пятом пуске на компьютере выскочила ошибка “ДПКВ, неверный сигнал”. Понимая, что при неисправном ДПКВ двигатель не заведется, ошибку стер, списав ее на адаптацию контроллера под новый режим работы двигателя. Чего-то сверхъестественного и неожиданного я в итоге не получил – двигатель заводится спокойно и ровно каждое утро хотя, честно говоря, желательно было бы приурочить это дело к ремонту ГБЦ или замене цепи, пробег машины как-никак почти 100 тык. По большому счету это не является большой бедой – АНЦ можно извлечь и возвратить его механизм в исходное состояние.

Отвечают специалисты ваза

ОТВЕЧАЮТ СПЕЦИАЛИСТЫ ВАЗА

ЕВГЕНИЙ БАЙБОРИН — отдел доводки двигателей

АЛЕКСЕЙ КЛИМЕНКО — отдел доводки трансмиссии

ЮРИЙ ПРОХОРОВ — отдел послепродажного обслуживания

АЛЕКСАНДР ГУСЕВ — отдел доводки трансмиссии

На моей «Ниве» ВАЗ-21214 уже неоднократно, раз в 10–12 тыс. км ломался пластмассовый успокоитель цепи. Менял цепь, звездочки, башмак натяжителя и сам гидронатяжитель цепи, маслопровод — не могу найти причину!

Используемые в заводской комплектации успокоители производства ЗАО «Пластик» из Челябинска показали себя достаточно надежными. В вашем случае причинами поломки оригинального, заводского успокоителя могли быть такие факторы, как ошибка исходного монтажа, отклонение в расположении крепления успокоителя на головке цилиндров или же размеров самого успокоителя от требований чертежа. В этих случаях возможен перекос успокоителя, в конце концов приводящий к его разрушению.

Серьезная угроза поломки успокоителя возникает также при действии на него ударных нагрузок из-за недостаточного натяжения работающей цепи — обычно это связано с неисправностью гидронатяжителя, но в ряде случаев причиной этого становится чрезмерный износ звездочек и цепи, ее значительное удлинение и провисание.

Успокоители, купленные в магазине, могут уступать в прочности оригинальным из-за низкого качества их материала — пластмассы.

Хочу переделать привод ГРМ ВАЗ-21214 по образцу 21213. Чем отличаются звездочки, цепи и т.д.?

На двигателе 21213 стоит распредвал 21213, который приводится давно ставшей традиционной, двухрядной втулочной цепью 2103 (116 звеньев). Здесь же оригинальный комплект — натяжитель, башмак, успокоитель цепи. Звездочки, соответственно, двухрядные. Количество зубьев у всех вариантов двигателя одно и то же: 19 на носке коленвала, 38 на распредвале и приводе масляного насоса. Опоры рычагов клапанов механические. Эти детали многим хорошо знакомы по автомобилям ВАЗ-«классика».

Читать еще:  Уплотнитель багажника приора универсал

На двигателе 21214 для снижения шума и одновременного повышения надежности применили однорядную, но втулочно-роликовую цепь 21214 (116 звеньев), однорядные звездочки, распредвал 21214, гидроопоры рычагов клапанов, оригинальный комплект — гидронатяжитель, башмак, успокоитель.

Переделка привода ГРМ 21214 на 21213 возможна при условии комплектной замены вышеперечисленных деталей, однако смысл мероприятия сомнителен.

Верно ли, что у двигателя 21124 (1,6 л, 16 клапанов) в случае обрыва ремня ГРМ совершенно исключено соударение клапанов с поршнями?

Теоретически вероятность контакта клапанов с поршнями на двигателе 21124 все-таки существует, но по сравнению с предшественником 2112 она невелика. Чтобы такое событие произошло, необходимо стечение следующих факторов:

— неблагоприятное сочетание истинных размеров деталей в пределах допусков;

— высокая рабочая температура двигателя;

— остановка распредвала, когда клапан полностью открыт.

Ни при заводских испытаниях, ни в эксплуатации (начиная с октября 2004 г.) случаев контакта клапанов с поршнями на двигателях ВАЗ-21124 не отмечено.

Верно ли, что заканчивать поездку следует «продувкой» двигателя на повышенных оборотах (около 3000 об/мин) в течение одной минуты, чтобы на свечах не остался нагар?

Летом это лишено смысла. Зимой же, при морозах 20 градусов и ниже, если перед этим мотор был слабо прогрет или работал на холостом ходу, «операция» может быть полезной. В то же время подобные приемы не избавляют от проблем, вызванных низкокачественным бензином, неисправностями систем питания и зажигания. Затрудненный пуск двигателя — и не только в зимних условиях — часто объясняется именно этими причинами.

Можно ли на ВАЗ-2121 между коробкой передач и раздаткой установить промежуточный вал со ШРУСом от ВАЗ-21213?

Промежуточный вал 21213 можно устанавливать взамен узла 2121 на автомобили «Нива» с любой коробкой передач — устаревшей четырехступенчатой или современной пятиступенчатой. Это оправдано уже тем, что позволяет несколько снизить требования к соосности валов коробки передач и раздатки. Дополнительный плюс — в самой «идеологии» ШРУСа, обеспечивающего гораздо более равномерное вращение пары «ведущий вал — ведомый вал», чем с обычными карданными шарнирами, и соответственно, снижение вибраций в трансмиссии.

В двигателе 21214 стучат гидрокомпенсаторы клапанов. Сменил уже не первый комплект! Можно ли их заменить «стаканчиками», как на ВАЗ-2108?

Поинтересуйтесь — хотя бы по книгам — особенностями конструкции головок блока того и другого двигателя! Они различаются настолько радикально, что о предлагаемой вами переделке не может быть и речи. Это равносильно разработке другого двигателя.

Некоторые ставят в «восьмую» коробку передач вторичный вал «десятки» — он якобы жестче. Что вы на это скажете?

Вал 2110 в коробку передач 2108 следует ставить в комплекте с шестернями I, II, III, IV и главной передач. Вместе с тем считаем нерациональным менять детали «на всякий случай» — такая модернизация может себя оправдать, если на автомобиле стоит двигатель с максимальным крутящим моментом более 125 Н.м.

Гидронатяжитель цепи для ваз 21214 устройство и принцип работы

Содержание:

Общая информация

Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.

Схема работы

На рисунке ниже показана схема работы пружинно-гидравлического натяжителя цепи автомобиля ваз 21214.
1 – звезда распределительного вала;
2 – цепь газораспределительного механизма (ГРМ);
3 – успокоитель цепи;
4 – звезда привода вспомогательных устройств;
5 – звезда коленчатого вала;
6 – «башмак» натяжителя;
7 – гидравлический натяжитель цепи;
8 – штуцер магистрали;
9 – магистраль масляная;
10 – переходной штуцер;
11 – датчик давления масла (аварийный).

Замена гидронатяжителя цепи привода

Подробная инструкция с фото по замене гидронатяжителя цепи:
Гидравлический натяжитель находится под патрубками охлаждения в передней части головки блока цилиндров.
Используя ключ «на 10», имеющий пять граней, откручиваем штуцер трубки, который подводит масло к гидронатяжителю.

достаем трубку.

С помощью головки «на 10» откручиваем две гайки, которые прижимают натяжитель к блоку цилиндров.

После чего вынимаем гидронатяжитель.

Одновременно с заменой натяжителя рекомендуется заменить и уплотнительную прокладку.

Сборка производится в обратной последовательности.
Если после всех манипуляций вы запустили двигатель и при этом не слышите грохота цепи, то все сделано правильно.

Цены на гидронатяжитель ваз 21214 колебаться от 400 р. до 900 р. В зависимости от региона. Но нехватки данного устройства на полках магазина нет.

Похожие новости

5 thoughts on “ Гидронатяжитель цепи для ваз 21214 устройство и принцип работы ”

Спасибо огромное за инструкцию с фотографиями, все по пунктам расписали. Цепь часто приходилось подтягивать, надеюсь, с покупкой гидронатяжителя, данная проблема исчезнет .

наконец-то нашел нормальную статью, где все подробненько расписано по замене гидронатяжителя цепи для таких чайников как я. После этого поменял без проблем, а так мучался блин…

у меня при замене гидронатяжителя возникли проблемы. Не смог как-то сразу разобраться. Как потом выяснилось все дело было вв том, что я не заменил уплотнительную прокладку, вот она и дала мне жару

Всегда думал, что разбираюсь в своей машине лучше остальных, в том же гидронатяжителе цепи. Прочитав статью и увидев фото, приложенные к ней я понял. Что все это время делал ремонт не правильно

Я тоже почти весь интернет перекопал, и только эта статья всё внятно объяснила. Особенно помогла сама схема в 3D. За один вечер самостоятельно заменил гидронатяжитель, сэкономив деньги на автосервисах

Замена натяжителя цепи на ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

Добро пожаловать!
Натяжитель цепи – как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.

Читать еще:  Рейтинг лучшей зимней шипованной резины 2020 года

Примечание!
Для того чтобы заменить натяжитель цепи, вам нужно будет запастись: Основным набором гаечных ключей в котором будут присутствовать самые основные ключи которые вы практически везде используете в автомобиле!

Краткое содержание:

Где находится натяжитель цепи?
Он располагается с боковой части двигателя, его можно будет беспрепятственно найти кстати если подойти к автомобилю с правой стороны подкапотного пространства (Отсчёт начинается от задней части автомобиля и до передней), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белого цвета), так вот когда вы встанете с этой самой правой стороны, разыщите то место которое указано на фото, это и есть тот самый натяжитель.

Примечание!
На фото выше есть один нюанс, там стоит совершенно другой натяжитель который некогда не ставился на автомобили Нива, так вот на форму данного натяжителя особого внимания не обращайте, а просто приблизительно узнайте где он находиться и всё! (От родного натяжителя будет ещё исходить трубка, вы сразу поймёте просто внимательнее посмотрите и всё он находиться практически в средней части двигателя)

Когда нужно менять натяжитель цепи?
Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.

Как заменить натяжитель цепи на ВАЗ 21213-ВАЗ 2131?

Примечание!
Автомобили семейства нива являются очень старыми моделями, по моему самые первые автомобили ещё пошли аж в 1977 году если не изменяет память, а на дворе уже новые времена и машина до сих пор выпускается и дорабатывается, так вот натяжители цепи которые устанавливал АвтоВАЗ на свои автомобили в зависимости от года производства могут отличаться между собой, так к примеру где то до 2000 года а то и выше, данные автомобили семейства нива шли с самыми обычными пружинными натяжителями цепи, данные натяжители очень легко снимаются но один их недостаток (А может и преимущество) в том, что они сами не натягиваются то есть их время от времени приходиться натягивать самому, что очень не удобно но это для кого как, потому что на подтяжку натяжителя цепи нужно всего лишь 1-2 минуты!

Теперь разберём новый вид натяжителя который шёл на автомобиле которые выпускались значительно позже, так сказать во время России а не во времена СССР, так вот в новые времена на данные семейство автомобилей устанавливался так называемый гидро-натяжитель натяжитель цепи, весь его плюс заключается в том что его не нужно вам будет постоянно подтягивать, то есть на заводе его поставили, а вы как говориться про него забыли, но не так всё просто, если данный натяжитель вдруг заест либо же с ним ещё что либо случиться, то вам придётся менять его на новый, а о том как заменить данный вид натяжителя цепи вы сегодня и узнаете в данной статье. (Как выглядит гидро-натяжитель цепи, вы кстати можете посмотреть на фото ниже)

Да кстати, если у вас стоит обычный натяжитель ещё старого образца, а выглядит он так как показан на фото, тогда более подробно о том как его заменить данный агрегат читайте в статье, под названием: «Замена натяжителя цепи на ВАЗ 2107»!

Снятие:
1) В самом начале операции отверните при помощи гаечного ключа трубку, которая подсоединяется к самому гидро-натяжителю цепи и после того как данная трубка будет откручена отсоедините её и отведите в сторонку.

Примечание!
В том случае если у вас из данной трубки польётся масло, тогда сразу при помощи болта подходящего диаметра либо же при помощи ещё чего ни будь заткните отверстия этой самой трубки, чтобы от туда не вытекало масло!

2) Затем при помощи гаечного ключа либо же накидной головки с карданным шарниром (Если будет тяжело подлезть), отверните две гайки которые крепят гидро-натяжитель к двигателю автомобиля (Одна из гаек на фото не видна, но когда будете просматривать на автомобиле этот натяжитель, то сразу же поймёте где находиться вторая гайка, так как она находиться рядом) и после чего аккуратно извлеките его из отверстия в котором он находиться.

Примечание!
Когда данный натяжитель будет извлечён, сразу за ним (Скорее всего останется на самом двигателе) вы увидите уплотнительную прокладку, так вот снимите её и если она будет в каких либо местах надорвана, или же каким ни будь другим образом деформирована, тогда обязательно её замените на новую!

Установка:
Установка нового натяжителя происходит в обратном порядке снятию и да кстати после установки, закройте капот и сядьте за руль своего автомобиля, после чего попробуйте завести автомобиль и если тот самый грохот цепи пропадёт, то значит вы всё сделали правильно и гремела цепь именно из-за этого самого натяжителя.

Читать еще:  Цвет черно синий металлик

Проверка на гидро-натяжителя на износ:

1) Если вы сняли свой старый натяжитель и думаете что он находиться в рабочем состоянии и менять его нет смысла, то сперва промойте данный натяжитель в ёмкости наполненной бензином (Промывайте натяжитель на своё усмотрение, просто если от него отойдёт вся грязь то возможно даже работа его улучшиться так как мелкие частички грязи не будут мешать ходу самого плунжера, но об этом чуть позже), а после промывки хорошенько высушите данный натяжитель или же просто продуйте при помощи сжатого воздуха.

2) После промывки и его сушки, давайте разберём из чего же он состоит а именно из самого плунжера он ещё указан под цифрой 1 и корпуса натяжителя который указан под цифрой 2.

3) Теперь после изучения данного материала перейдём к проверки, во-первых осмотрите сам плунжер натяжителя, на его поверхности ни в коем случае не должно быть разного рода дефектов, таких как к примеру задиры, глубокие царапины и т.д.

4) Затем осмотрите уже сам корпус, на его поверхности так же не должны быть задиры, вмятины и т.д.

Примечание!
Если все выше перечисленные дефекты вы обнаружили на своём натяжители цепи, то в таком случае вам нужно будет его поменять на новый!

5) И в завершение произведите ещё одну достаточно простую проверку, а именно возьмитесь рукой за сам плунжер натяжителя и после чего попробуйте его по перемещать, если данные плунжер в каком либо месте у вас будет заедать тогда замените натяжитель на новый.

Дополнительный видео-ролик:
Если вы хотите узнать для себя немного дополнительной информации об этом натяжителе, а именно где он находиться, чем он крепиться и т.д. Тогда просмотрите чуть ниже видео-ролики, там всё подробно показано и рассказано.

натяжитель цепи

Механический натяжитель цепи. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.

Возникающие проблемы с гидронатяжителем

  • холодная погода, около 20 градусов мороза, заводится двигатель. Моторное масло холодное и густое. Жутко гремит цепь и наконец то перескакивает на 6 зубов (как показало вскрытие), занавес для двигателя опустился.
  • нормальная погода. На холостых оборотах «свистят» гидрики «журчит» цепь, просто элементарно не хватает давления масла.
  • внедорожные условия. Машина боком на горе, масло отливает от маслоприемника. Первый на очереди, кому его не хватает – гидронатяжитель и гидроопоры. Движок начинает издавать предсмертные хрюкания.

Механический натяжитель цепи. Основные производители.

На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем.

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.
