Не крутится стартер ваз 2110

Не срабатывает стартер ВАЗ 2110

ВАЗ (Lada) 2110 1995 — 2007

При повороте ключа не срабатывает стартер, а при замыкании отверткой клемм на самом стартере, он крутит отлично и машина заводится. Не могу понять причину? Стартер и АКБ новые

  • Не заводится с ключа ВАЗ 2110 – 5 ответов
  • При повороте ключа идут щелчки на 2110 – 2 ответа
  • Не заводится ВАЗ 21102 – 16 ответов
  • Время от времени при повороте ключа тишина в ВАЗ 2110 – 10 ответов
  • Заводится с перебоями ВАЗ 2110 – 6 ответов

Если втягивающее реле щелкает на стартере то это значит, что в нем подгорели силовые контакты, если же оно молчит после поворота ключа, то проверяйте замок зажигания, проводку, реле при его наличии.

Вот ещё заметил что магнитолу не выключил на 20 мин такая ерунда началась. Подзарядил, пару дней ездил, нормально заводилась, потом опять началось. Проверил акб вилкой нагрузочной, думал что может в нём дело, нет всё отлично. Вольтаж и нагрузку держит отлично, так что больше не знаю в чём дело. Попробую ещё замок зажигания поменять

Проверьте реле оно на моторном щите находится.

Смотри контактную площадку замка зажигания, провода на реле на обрыв проверь.

Проверьте блок пред. Его штекера с другой стороны там часто плавятся провода.

При установке нового стартера иногда забывают подключить управляющий провод либо в процессе монтажа иногда случайно его обрывают, не заметив этого. Имею ввиду тот проводок, который одевается на этот контакт (пометил красной стрелкой)

Если проводок на месте, то подсоедините мультиметр (в режиме вольтметра) к этому контакту плюсовой щуп, минусовой — на корпус и поверните ключ на «старт», должно появиться напряжение. Если нет напряжения тогда или обрыв провода или неисправен ЗЗ.
Прежде чем снимать ЗЗ, его тоже можно проверить таким же образом, подсоединив мультиметр к проводу, который уходит на стартер и повернув ключ на запуск.

Отключил вчера мигающую лампочку иммобилайзера, которая стоит под рулем, сегодня машина заводится без проблем. Не знаю что дальше будет?

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Переборка стартера на автомобилях ВАЗ десятой модели

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить — проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно.

Для начала надо установить причину неисправности.

Основными факторами, по которым на ВАЗ-2110 стартер не крутит, являются: выход из строя втягивающего реле, залипание пятаков (замыкающих контактов), износ щеток электродвигателя. Такие причины неисправностей можно устранить только путем снятия и переборки стартера.

Но прежде чем приступить к этой задаче, давайте немного разберемся в его устройстве.

Стартер состоит из стального корпуса, к которому изнутри прикреплены четыре постоянных магнита. Двумя шпильками между собой стянуты крышки и корпус. Якорь вращается на валу, вставленному в две металлокерамические втулки, которые находятся в опоре вала и крышке.

Вращение от вала якоря на вал привода передает планетарный редуктор, который состоит из центральной и трех планетарных шестерен. На валу привода стоит обгонная муфта и бендикс, передающий вращение в одном направлении, от стартера к двигателю, разъединяя их после запуска.

На корпусе установлено втягивающее реле, предназначенное для подачи шестерни привода в зацепление с маховиком коленвала. При этом оно включает электродвигатель стартера. При включении зажигания на пуск двигателя подается напряжение на обмотки реле. Втягивающая обмотка выключается, при замыкании его контактов.

С чего начать, если не крутит стартер на ВАЗ-2110 и что необходимо проверить в первую очередь

Прежде чем разбирать стартер, необходимо проверить исправность проводки и некоторых узлов. Возможно, неисправность кроется в них.

Первым делом проверьте, заряжен ли аккумулятор.

Затем, при помощи тестера проверьте, подается ли напряжение на клемму втягивающего реле.

Также необходимо проверить подается ли питание с замка зажигания. Для этого снимите разъем с реле, подсоедините тестер и поверните ключ на старт. При повороте ключа в это положение, на разъеме должно появляться питание.

Если не было выявлено никаких неисправностей при этой проверке, а стартер на ВАЗ-2110 по прежнему не крутит, то необходимо его снять и установить причину неисправности.

Инструкция по снятию

Отсоединяем клеммы аккумулятора.

Отсоединяем разъем провода от втягивающего реле.

Отворачиваем плюсовой провод, идущий от аккумулятора и снимаем его.

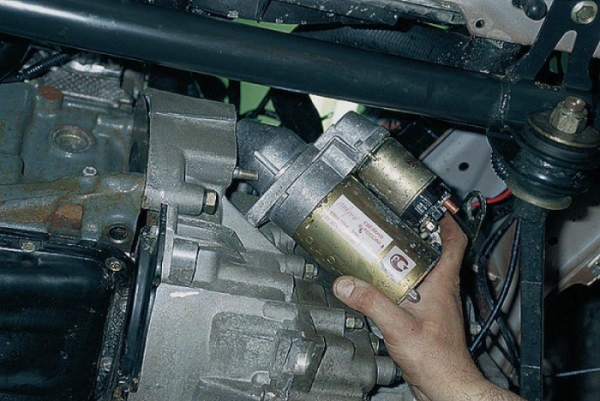

Отвернув гайки крепления к двигателю, снимаем стартер.

Проверка стартера

Напрямую от аккумулятора, при помощи провода, замкните нижний контакт втягивающего реле. Электродвигатель при этом должен заработать. Если этого не произошло, то на нем требуется заменить щетки.

Если электродвигатель работает, то замкните разъем на реле. При этом оно должно щелкать и выбрасывать шестерню привода. Если ничего не происходит или реле щелкает, но не выбрасывает шестерню – требуется замена реле.

Замена втягивающего реле

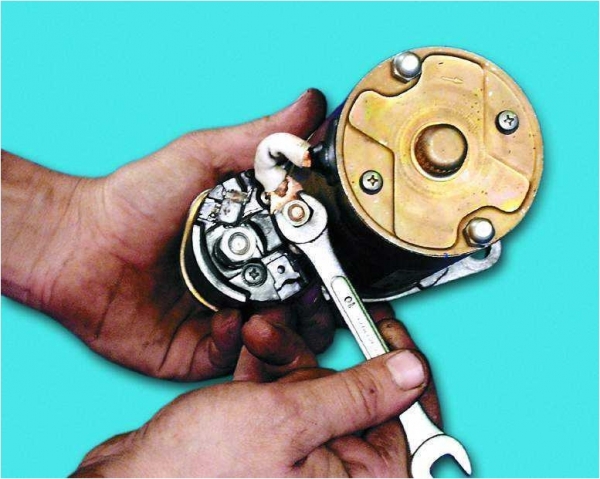

Отвернув гайку, отсоедините нижний вывод реле. Отверните болты крепления втягивающего реле и снимите его. Вытащите пружину и якорь из передней крышки. Новое реле установите в обратном порядке.

Замена щеток

Сняв реле, как описано выше, снимаем статор с якорем, отвернув гайки стяжных шпилек. Снимаем шестерню с вала. На задней крышке отворачиваем два винта и снимаем ее. Вынимаем щеткодержатель. Вытаскиваем якорь.

Осматриваем состояние обмоток и коллектора. Сильного обгорания и обрывов проводки быть не должно. При помощи мелкой шкурки, зачищаем пластины коллектора и задиры шейки вала якоря. Осматриваем щетки. При их большом износе — меняем щеткодержатель в сборе. Собираем электродвигатель в обратном порядке, не забывая смазать шестерни планетарного редуктора.

Читать еще:  При столкновении двух машин скорость

При правильной переборке и использовании новых запчастей, можно продлить срок службы этого, необходимого в системе автомобиля, устройства.

Возможные причины возникновения проблем с запуском двигателя Лады Приоры

Автомобиль давно уже стал неотъемлемой частью нашей жизни. Представить жизнь без него многим из нас довольно трудно. Но иногда настает такой момент когда авто перестает заводиться в самое неподходящее время. Сталкиваясь с такой проблемой, многие автовладельцы не представляют, как быть в такой

Неисправности автомобиля Лада Калина

Каждому автовладельцу обычно приходится сталкиваться с такой ситуацией, при которой его машина не заводится. Это является довольно серьезной проблемой, особенно когда неисправность случается зимой. В таких случаях необходимо обращаться к квалифицированным специалистам, также можно попробовать

Карбюратор ДААЗ-4178 – установка и основные причины неисправностей

Димитровградский автоагрегатный завод выпускает карбюраторы ДААЗ-4178 на УАЗ, которые могут быть применены взамен штатного К-151В. Производитель гарантирует повышение динамики и снижение нормы топливных расходов до уровня 11 л на 100 км в смешанном режиме, что сравнимо с расходом топлива на ГАЗ

Причины поломок мотора и методы их устранения

Каждый водитель сталкивается с такой проблемой, когда его автомобиль выходит из строя и не заводится. Причиной этому часто становится неисправность в работе стартера. Он представляет собой определенный электромотор, использующий для получения питания аккумулятор. Основные неисправности и их

Определение причин неисправности стеклоочистителя на автомобиле ВАЗ

дворникиЕсли вдруг на вашем автомобиле перестали работать дворники, это не повод для паники. Устройство это довольно простое и при желании каждый может самостоятельно устранить причину неисправности, следуя дальнейшей инструкции. И так, давайте выясним почему не работают дворники на вашем ВАЗ-2105.

Как обнаружить и устранить неполадки в системе стеклоочистителей автомобиля Лада Калина

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

Не крутит стартер на инжекторной ВАЗ 2110?

Не секрет, что без стартера автомобиль завести невозможно. Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно. Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

Не крутит?

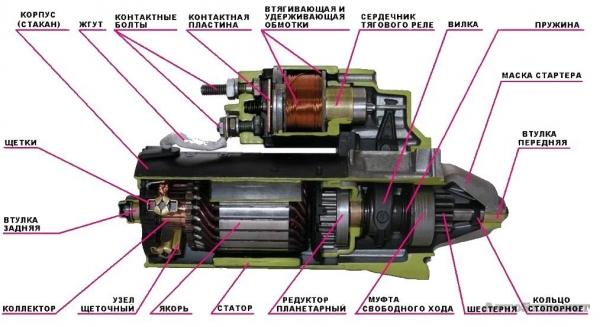

Схема устройства

Если на инжекторной ВАЗ 2110 не крутит стартер, причин тому может быть несколько.

  1. Виновником выступает втягивающее реле. Если вы всунули ключ, повернули, зажглась панель приборов, включился бензонасос, но при дальнейшем проворачивании панель гаснет, а стартер не включается, следует проверить втягивающее реле. Удостоверьтесь в наличии напряжения в нем. Попробуйте стартер замкнуть, отключить сигнализацию, которая тоже может вызывать проблемы. Если все по отдельности работает, но в итоге стартер не включается, тогда причина во втягивающем реле. Его нужно заменить на новые и проблема исчезнет.
  2. Не работает обгонная муфта. Вы завели холодный мотор, проехали пару десятков километров, остановились выйти на пару минут, вернулись, а стартер щелкает, но не крутит у вашего ВАЗ 2110. Только когда машина остывает, удается запустить мотор. Прежде всего, виновата обгонная муфта или в народе бендикс. Смените ее на редукторный аналог. Дополнительно проверьте провода, которые идут от бендикса к аккумуляторной батарее.
  3. Отсутствуют контакты. Стартер заводится, но очень тяжело, выдавая много щелчков. Если ситуация повторяется регулярно, обязательно проверьте контакты. Вероятно, клеммы окислились. Чистка не дала результат? Тогда проверьте контакт массы с кузовом автомобиля и контакты стартера. Для них окисление — естественное явление. Другой способ — попросите друга повернуть ключ в замке зажигания, а сами ударьте твердым предметом по реле пару раз. Если машина завелась, тогда попросту залипли замыкающие контакты. Но тут лучше полностью заменить все реле, чем ремонтировать и разбирать узел.
  4. Проблема в иммобилайзере. Не редко схема включения стартера на инжекторном ВАЗ 2110 нарушается по причине иммобилайзера. Двигатель может неожиданно заглохнуть, стартер перестает крутить, даже с толчка завести не удается. При этом клеммы чистые, батарея заряжена. Если включен иммобилайзер, причиной может служить он. Из-за срабатывания защиты двигатель не откликается. Завести машину вам уже не удастся, потому вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания.
  5. Проблемный инжектор. Мы рассмотрели почти все проблемы стартера, характерные для карбюраторного мотора. Но сегодня «десятки» есть инжекторные. Они не очень любят низкокачественное топливо, которым так часто любят заправляться владельцы ВАЗ 2110. Потому стартер может не работать по той простой причине, что инжектор забит, загрязнен. Выполнив промывку, вы устраните проблему.

Главные причины неисправности

Неполадки

Мелкий или частичный ремонт не всегда позволит спасти ситуацию. Но перед тем как снять стартер с ВАЗ 2110, рекомендуем ознакомиться с основными причинами его выхода из строя, которые служат поводом для замены.

  • При проворачивании ключа зажигания возникает скрежет в моторном отсеке. Это является причиной неисправного бендикса или маховика.
  • При повороте ключа слышны щелчки. Причина — втягивающее реле, которое нуждается в замене.
  • Двигатель с другом проворачивается. Это говорит о том, что износились щетки стартера.

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Замена

Последовательность демонтажа и ремонта следующая:

  1. Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
  2. Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
  3. Снимите минусовые провода с аккумуляторной батареи.
  4. Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
  5. Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
  6. Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
  7. Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
  8. К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
  9. Демонтируйте.
  10. Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
  11. Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
  12. Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
  13. Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
  14. Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
  15. Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера. Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
  16. Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
  17. Действуя в обратном порядке, поставьте новое реле.
  18. Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера. Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
  19. Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
  20. Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
  21. Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
  22. Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
  23. Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.
Читать еще:  Руль с выносом на ваз

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

Что делать, если ВАЗ-2110 не заводится, при этом стартер не крутит и не щелкает

Главная задача стартера в автомобиле ВАЗ-2110 – это запуск вращения коленвала для того, чтобы началась работа топливной системы. В то время когда водитель проворачивает ключ зажигания, а автомобиль не заводится, приходится искать причину, по которой не работает стартер. Хотя работа этого узла необходима только в первые секунды запуска автомобиля, без него обойтись не получится.

Начальную диагностику можно выполнить без участия приборов, оценив работоспособность стартера на аккумуляторе. Но полностью проанализировать работу стартера ВАЗ-2110 можно лишь при наличии специальных измерительных приборов. После обнаружения поломки можно будет подумать о дальнейших действиях по ремонту.

Диагностика

Главная нагрузка при работе стартера приходится на реле. Когда ВАЗ-2110 не может завестись, говорят, что стартер не крутит и не щелкает, имея в виду при этом работоспособность втягивающего реле, которое в нормальном состоянии должно издавать щелчки. Такие проблемы нередко появляются в следующих ситуациях:

  1. «Масса» ротора соприкасается с положительным зарядом статора.
  2. Заклинил и перестал вращаться валик либо втулка на электромоторе.
  3. Между обмоткой статора и ротора произошло короткое замыкание.

Не снимая корпус со стартера, эти причины найти и устранить не удастся. Щелчок, который часто слышит каждый водитель, создается подвижностью сердечника между обмотками.

Первая из них втягивает сердечник для фиксации, а вторая должна удерживать в определенном положении. Когда напряжение на удерживающей обмотке недостаточное, сердечник возвращается в свое начальное положение. Каждый щелчок, который слышен водителю, – это неудачная попытка фиксации сердечника. В этой ситуации втягивающее реле щелкает, но стартер при этом не крутится, и автомобиль остается на месте.

Кроме тягового реле, причина может скрываться в подгоревших контактах, ее несложно обнаружить по неприятному запаху в салоне автомобиля. Также это порой происходит от разряженного аккумулятора. Для каждого из случаев устранение проблемы выбирается индивидуально.

Причины частых проблем со стартером

Как показывает практика, наиболее распространенные проблемы со стартером появляются в электрической части.

Когда автомобиль не заводится, в первую очередь нужно проверить аккумулятор. Питание стартера происходит только от АКБ. Если аккумулятор разряжен и не выдает нужного напряжения, то не будут слышны даже щелчки. Если в автомобиле есть тестер, можно проверить соответствие заряда аккумулятора. Заменить его поможет обычное включение фар, по мощности освещения опытный водитель способен понять степень разреженности АКБ. Также можно прокрутить крепления на клеммах аккумулятора, если есть подозрение на слабое напряжение.

Проверка реле

Кроме неполадок, связанных с реле, причина порой кроется в неисправности управляющего кабеля. Узнать это можно после прямого подключения клеммы стартера к положительной клемме аккумулятора через провод меньшего сечения. После подключения этого соединения обнаружится проблема в стартере. Если нет, то стоит проверить реле и контакты зажигания.

Слабый контакт на соединениях не способен обеспечить нормальное прохождение электрического тока в полном объеме, поэтому есть смысл проверить все соединения, особенно в силовом кабеле. Для нормальной работы стартера необходимо 200 А. Если напряжение немного ниже этого показателя, то его хватит только на запуск втягивающей обмотки, признаком работы которой будет щелчок, но автомобиль не заведется.

Проверка составляющих стартера

После внешнего обследования лучше снять стартер с автомобиля и провести диагностику его элементов.

Обнаружить износ графитовых щеток можно, лишь разобрав корпус стартера. Если авто эксплуатируется продолжительное время и с большими нагрузками, то на щетках будет явно видна выработка, хотя заводской запас прочности позволяет функционировать долго и безотказно. В некоторых случаях износ графитовых щеток может блокировать работу втягивающего реле, поэтому не будет слышаться характерное щелканье.

Обгорание обмотки удастся обнаружить не только при визуальном осмотре, но и по неприятному запаху гари. Ремонту или замене данный элемент не подлежит, так что придется полностью менять стартер.

Проверить работоспособность реле можно без специального оборудования. Внутри его есть три клеммы: вход с аккумулятора, выход на стартер и небольшая клемма – на систему управления. Можно попытаться замкнуть контакты больших клемм хорошо изолированной отверткой, при этом не касаясь элементов корпуса. Если произойдет вращение, то проблема заключается в реле. После подобного тестирования реле долго работать не будет, поэтому его лучше сразу поменять на новое.

Стартер десятой модели ВАЗ не работает: ищем поломку и возможность ее устранения

Стартер на любом автомобиле представляет собой устройство, предназначенное для раскручивания коленчатого вала двигателя во время его запуска. Иногда бывает такое, что на автомобилях ВАЗ 2110 стартер попросту не крутит, в результате чего запуск мотора является невозможным. В этой статье мы расскажем об основных элементах устройства и способах ремонта.

Основные узлы стартера ВАЗ 2110

Если при повороте ключа стартер ВАЗ 2110 крутит, но двигатель 16 клапанов не заводится, то это может свидетельствовать о неисправности определенных механизмов. В первую очередь разберем основные компоненты узла.

Стартер на ВАЗ 2110 представляет собой простой коллекторный мотор постоянного тока, питающийся от АКБ автомобиля. Следует отметить, что при любых оборотах мотора его мощность будет довольно высокой, такой параметр коллекторных ДВС хорошо реализован в узле. Даже если нагрузка на устройство будет разной, уровень мощности всегда будет одинаковым. Однако, если устройство медленно или плохо срабатывает, крутит, щелкает, но ДВС не заводится при повороте ключа, то необходимо уделить внимание диагностике каждого узла (автор видео — Будни Автобизнес).

Читать еще:  Поршня стк на приору цена

Ниже приведен список основных элементов стартера на инжекторе ВАЗ 2110:

  • статор с обмоткой;
  • металлическая втулка, установленная на задней крышке;
  • ротор с обмоткой, а также ламелями;
  • планетарное устройство, состоящее из трех шестеренок, которые включаются в результате воздействия на них ротора;
  • реле;
  • еще один элемент — бендикс — предназначенный для подключения оси вращения узла к венцу маховика инжектора;
  • непосредственно сам корпус.

Планетарное устройство стартера

Как показывает практика, все компоненты этого узла характеризуются высокой надежностью, однако при поломке необходимо производить полную либо частичную замену устройств. Почему стартер плохо срабатывает? Как правило, в этом случае причина заключается в износе щеток — в некоторых случаях можно произвести их замену, открутив износившиеся элементы и заменив их на новые. Но иногда производители оснащают автомобили одноразовыми механизмами, так что автолюбителям приходится паять устройство для того, чтобы восстановить его работоспособность. В этом случае необходимо учитывать, что пайка оловом является нежелательной, поскольку щетки будут сильно нагреваться, тогда целесообразней прибегнуть к методу сварки медных проводов током.

Бендикс и планетарный редуктор

По конструкции ротор электромотора отделяется от стартера планетарным устройством, состоящим из солнечной шестеренки, которая имеет форму окружности с зубчиками внутри. Также имеется еще три небольших шестеренки, которые соединяются с внутренними зубьями, а также шкивом электромотора. Однако устройства с такой конструкцией ставятся на автомобили с инжекторами ВАЗ 2110 не так давно.

Бендикс механизма стартера

Более старые типы механизмов выполняются без планетарного элемента и характеризуются меньшим количеством оборотов. Такой параметр можно расценивать как главный недостаток, хотя по своей конструкции они более надежные.

Бендикс представляет собой устройство, состоящее из двух частей — обгонной муфты, а также шестеренки, которая расположена прямо на ней. Следует отметить, что обгонная муфта непосредственно связана со шкивом стартера благодаря шлицам, установленным по спирали. По этим шлицам осуществляется передвижение механизма в тот момент, когда водитель пытается запустить двигатель.

В том случае, если стартер не щелкает и не работает или работает медленно даже на горячую, усть проблемы может заключаться именно в бендиксе. Помимо этого, на устройстве располагается еще одна вилка, состоящая из двух металлических пластин, установленных непосредственно на обгонной муфте. Эта вилка крепится к двум противоположным точкам элемента. Один из краев пластин выполнен в виде прямоугольника. Когда водитель проворачивает ключ в замке зажигания, втягивающее реле оказывает воздействие на эти пластины. Далее шестеренка перемещает по шкиву с помощью шлицев до того момента, пока элемент не сцепится с венцом маховика.

Втягивающее реле

Данный компонент системы представляет собой простой электромагнит.

Этот электромагнит включает в себя:

  • непосредственно сам корпус, выполненный из немагнитной основы;
  • так называемый якорь, который также является магнитом;
  • обмотку, установленную в корпусе устройства;
  • два медных контакта, а также пластину, которая их замыкает.

Что касается принципа функционирования, то он довольно простой. К реле подводится два проводка — от АКБ и от замка зажигания (на этом проводе напряжение появляется только в том случае, если ключ повернут до упора). Когда водитель отпускает ключ, напряжение исчезает. В ходе образования напряжения начинает работать реле, а обмотка внутри него находится под воздействием напряжения. В результате осуществляется притяжение так называемого якоря, который впоследствии начинает воздействовать на шток, находящийся в нижней части электромагнита.

Данный шток непосредственно связан с перемычкой, предназначенной для замыкания контактов во время появления напряжения. В этот же момент осуществляется перемещение шестеренки относительно шкива механизма. В итоге напряжение начинает поступать на обмотки электромотора, в результате чего маховик вращается, а вместе с ним начинает вращение и коленвал мотора ВАЗ 2110 (автор видео — CompsMaster).

Типичные неисправности стартера

Итак, если стартер ВАЗ 2110 не щелкает, медленно работает на горячую, при повороте ключа крутит, но двигатель не заводится, это может свидетельствовать об определенных неисправностях. Как вы уже поняли, произвести диагностику поломки можно по одной попытке. Ключ зажигания двигателя ВАЗ 2110 необходимо провернуть до упора, внимательно послушайте, как работает механизм, нет ли изменений. В том случае, если моторчик крутится, то реле является работоспособным, и поломка, вероятнее всего, заключается в работе редуктора или муфты.

Именно в муфте часто происходят поломки, для ликвидации которых нужно будет поменять сам бендикс. Если же вы определили, что неисправность кроется в планетарных шестеренках, то необходимо будет произвести демонтаж и разбор стартера для замены шестерен. Есть еще такой вариант, когда при повороте ключа на-горячую устройство не щелкает. Если механизм не щелкает, то вероятнее всего, проблема заключается в отсутствии напряжения на реле или его неработоспособности. Для диагностики ВАЗ 2110 необходимо поставить на ручник и нейтралу, после чего отключить проводок от реле и перекинуть на него провод от плюсового выхода АКБ.

В том случае, если реле работает, то причина, вероятнее всего, находится в замке зажигания, электроцепи либо предохранителях. При отсутствии щелчков проблему необходимо искать в реле, но более удобно и быстро будет произвести его замену. Часто бывает такое, что при повороте ключа устройство крутит медленно или вообще не крутит, но двигатель в любом случае не заводится.

В этом случае неисправность можно диагностировать следующим образом:

  1. Если напряжение имеется, то поломку следует искать в обмотках либо щеточном механизме.
  2. Если напряжение отсутствует, то вероятнее всего, проблему заключается в загрязненных контактах реле. Чтобы избавиться от неисправности, необходимо разобрать элемент и прочистить его контакты наждачкой. Но поскольку впоследствии все равно придется паять, быстрее и удобнее решить проблему можно путем замены реле.

Снятие и разборка электростартера своими руками

Итак, если стартер ВАЗ 2110 при повороте ключа крутит, но двигатель не заводится, то необходимо снимать и разбирать устройство:

  1. Поскольку авто не заводится, можно снять клемму АКБ, это позволит не замкнуть устройство.
  2. Необходимо выкрутить три гайки крепления, если автомобиль инжекторный, то демонтируйте воздушный фильтр.
  3. Перед демонтажем стартера отсоедините силовой провод от реле, более тонкий проводок можно вытащить, после этого механизм снимается.
  4. После демонтажа откручиваются два винта и извлекается втягивающее реле. Также необходимо будет отсоединить провод, который питает обмотку.
  5. Используя отвертку, открутите еще два болтика, с помощью которых фиксируется щеточный элемент.
  6. Также вам необходимо открутить все гайки, которые фиксируют стягивающие элементы устройства. После этих действий вы можете спокойно разобрать стартер. Если двигатель не заводится, вы сможете решить эту проблему, заменив вышедшие из строя элементы.

Видео «Подробная инструкция по ремонту стартера»

Как правильно отремонтировать устройство — узнайте из видео (автор видео — TexAs 64 rus).
