Снятие обшивки багажника ларгус

Двери задние погрузочные (багажника) и их механизмы — снятие обшивки, установка, разборка, сборка

Установить автомобиль на рабочее место. Отсоединить клемму провода «массы» от аккумуляторной батареи .

Отвернуть винт 1, рисунок 7-1, крепления внутренней ручки 2 открывания двери левой или правой .

Отвернуть винты 4 крепления обивки левой двери .

Преодолевая сопротивление держателей снять обивку 3 левой или правой двери.

1 — винт крепления внутренней ручки открывания двери; 2 — внутренняя ручка открывания двери; 3 — обивка погрузочной двери; 4 — винт крепления обивки


Расположение фиксаторов крепления обивки левой створки двери задка (вид с внутренней стороны)

Откинуть защитный колпачок гайки 3, рисунок 7-2, крепления рычага 2 стеклоочистителя отвернуть гайку, снять рычаг (ключ гаечный 13).

1 — накладка задней левой погрузочной двери;
2 — рычаг стеклоочистителя;
3 — гайка крепления рычага стеклоочистителя

Отсоединить от стеклоочистителя 2, рисунок 7-3, колодку жгута проводов. Высверлить заклепки 1, снять стеклоочиститель (дрель, сверло об).

1 — заклепка крепления стеклоочистителя;
2 — стеклоочиститель

Отвернуть болты 1, рисунок 7-4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка сменная Тогх Т30, вороток).

1 — болт крепления фиксатора;
2 — верхний фиксатор;
3 — нижний фиксатор

Отвернуть болты 2, рисунок 7-5, и гайки 3 крепления накладки 1, (см. рисунок 7-2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка сменная 10, вороток).

Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка сменная Torx Т30, вороток).

1 — винт крепления замка погрузочной двери левой или правой; 2 — болт крепления накладки; 3 — гайка крепления накладки

Снять сигнал торможения дополнительный

Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.

Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.

Отвернуть два верхних и два нижних болта 1, рисунок 7-6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка сменная 13, вороток).

1 — болт крепления погрузочной двери к петлям;
2 — болт крепления петель погрузочной двери к кузову;
3 — ручка замка ограничителя;
4 — уплотнитель ограничителя;
5 — петля погрузочной двери;
6 — болт крепления ограничителя к кузову;
7 — ограничитель погрузочной двери;
8 — винт крепления ручки замка ограничителя;
9 — трубка защитная жгута проводов погрузочной двери левой

Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя. Отвернуть две гайки 1, рисунок 7-7, снять замок 2 ограничителя через технологический проем в двери.

1 — гайка крепления замка ограничителя погрузочной двери;
2 — замок ограничителя погрузочной двери

В случае необходимости замены петель и ограничителя:

— снять задний фонарь

— отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка сменная Torx Т30, вороток).

— отвернуть три винта крепления верхней накладки 1, рисунок 7-8, заднего фонаря, снять накладку левую или правую .

1 — винт крепления накладки;
2 — верхняя накладка заднего фонаря

— отвернуть два верхних и два нижних болта 2 (см. рисунок 7-6) крепления петель 3 к кузову, снять петли (головка сменная 13, вороток).

Установку узлов и деталей погрузочных дверей выполнять в порядке обратном разборке, при этом:

— смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);

— закрепить стеклоочиститель при помощи заклепок (заклепка 7703072362, пистолет для установки заклепок типа КПМ-24М НФП «Инструмент» г.Санкт-Петербург);

— перед установкой обивки двери временно подсоединить клемму провода «массы» к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова

Видео

Снятие обшивки багажника ларгус

Руководство про как снять обшивку багажника лада ларгус – бесплатный просмотр. Хотите научиться ремонтировать авто своими руками? Тогда смотрите бесплатний урок. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонтировать авто

Смех в теме: Только привыкнешь к человеку, а он выходит на следующей остановке.

Опубликовал Админ: по просьбе Германна

Оценка автовладельца: Дешево в ремонте, не так жалко

И снова Здравствуйте!

Придется дробить текст, но ничего.

Читать еще:  Хруст гранаты по прямой

На чем мы остановились?

После съема клипс (хе-хе)), Снимаем пол (просто вытаскиваем его) и переходим в багажное отделение к 3-му ряду (даа, забыл уточнить, в машинах с 5 местами некоторых вещей возможно не будет).

Начинаем снимать подстаканники (хотя их правильней назвать подбутыльники (но так как это звучит грубо, я воздержусь)). Держаться они на крюках и вещице, которые производители возможно называют гайкой (и как у них язык-то поворачивается?)

Чтобы снять пол, нужно вытащить его из под уплотнителя двери (он там держиться на какой-то железной штуковине).

Дальше снимаем подлокотники третьего ряда. Там все просто. Они держаться на 2-х болтах Т20 и 3-х клипсах. Просто откручиваем болты и срываем его вверх. Я снял рывком. Ничего вроде не сломал.

Шумоизоляция Lada Largus (Лада Ларгус) выполняется нашей командой за 9-10 часов в присутствии владельца автомобиля. Вы, конечно, можете и не присутствовать, но мы всегда настаиваем на том, чтобы хозяин автомобиля находился с нами во время работ, тем более, что для этого у нас обустроены удобные диванчики с чаем, кофе, печеньками и WiFI прямо напротив автомобилей. С Ларгусом приятно работать, ведь это больше иномарка, чем российский автомобиль — детали, пистоны и их компоновка построены на базе Рено Логан и сборка и разборка салона происходит прогнозируемо и с соблюдением всех заводских стандартов.

Стоит отметить, что еще за 1 час до приезда автомобиля по записи мы производим нарезку всей шумоизоляции по нашим фирменным лекалам и размещаем листы в специальной печке разогреваться до температуры 50-55 градусов, чтобы впоследствии не тратить времени на нагрев каждого листа. Ежедневно мы шумоизолируем сразу несколько автомобилей, поэтому владельцам у нас не будет скучно — можно не только обменяться впечатлениями о нашей работе, но и поделиться опытом эксплуатации своих автомобилей. Итак, давайте же посмотрим что из себя представляет заводская шумоизоляция Лада Ларгус и как ее можно существенно улучшить.

Шумоизоляция капота Лада Ларгус начинается с очистки и обезжиривания поверхностей, на которые мы нанесем вибродемпфер Comfort mat Dark D3, а так же шумопоглотитель на основе ППУ Fusion 3 мм.

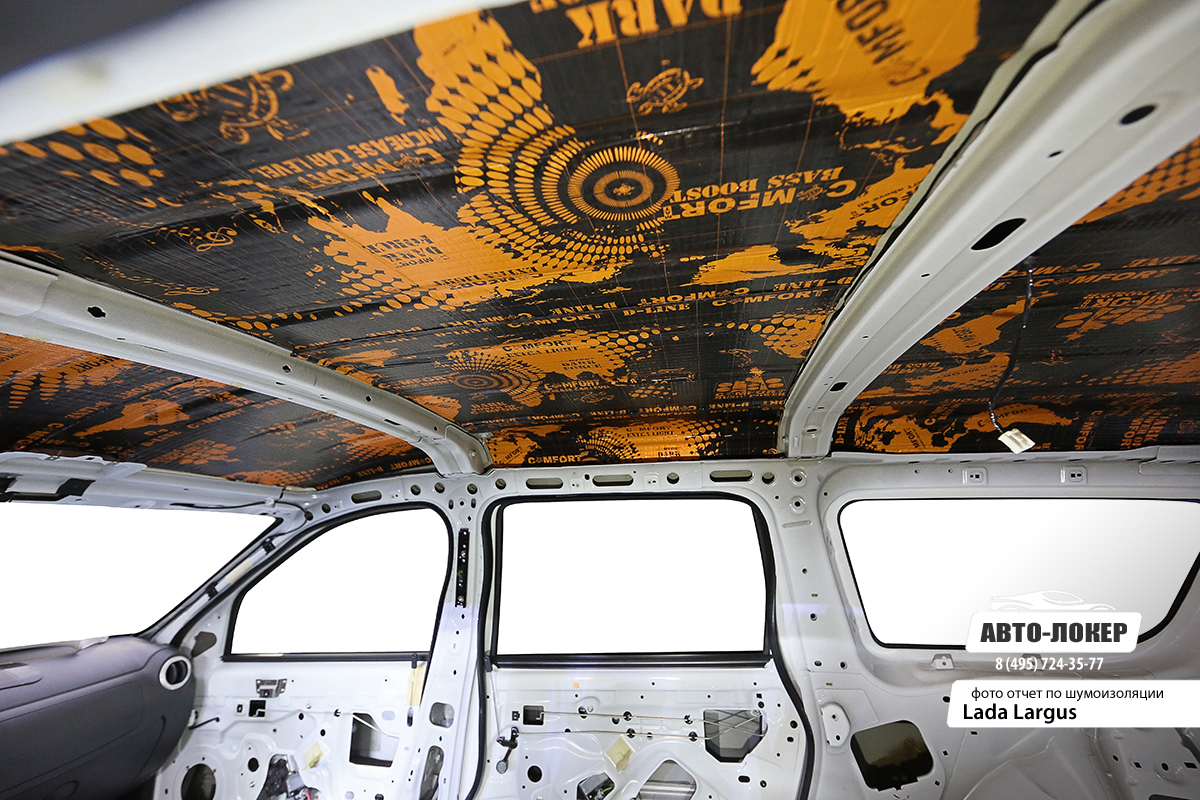

Шумоизоляция крыши Лада Ларгус производится мастером в чистых перчатках, чтобы ни одного пятнышка или зацепа не осталось на потолочной обшивке и стойках. Мы снимаем потолочную обивку и подготавливаем металл крыши к нанесению виброизоляции.

Легкая и эффективная виброизоляция Comfort mat Premium Dark D3 толщиной 3 мм. наносится на металл крыши и прикатывается специальным инструментом.

Площадь крыши довольно большая. Не стоит пренебрегать ею при шумоизоляции.

Толстый и высокоплотный войлок Felton 10 защитит полость между крышей и обшивкой от распространения и отражения воздушной звуковой волны. Это влагостойкий войлочный шумопоглотитель, который является идеальной ловушкой для звуковых волн, переотражающихся под обшивкой потолка.

Шумоизоляция дверей Лада Ларгус производится по многослойной схеме, в которой обрабатывается как внешний металл двери, так и сам каркас. А перед тем, как начать оклейку, обезжиривание строго необходимо — это повысит адгезию материала и обеспечит его надежную фиксацию.

Легкий (не более 1500 г. на лист) вибродемпфер Comfort mat Premium Dark D3 занимает свое место на внешнем металле двери. Мы располагаем всем необходимым специальным инструментом для качественной прикатки материала даже в самых труднодоступных местах.

Затем свое место на двери занимает легкая мембранная звукоизоляция Comfort mat Integra 6, которая является на 100% влагостойким материалом.

Каркас двери тоже нуждается в демпфировании и мы выполняем его при помощи Premium Dark D3 от Comfort mat.

На обшивку дверей наносим шумопоглощающие «пирамидки» Comfort mat Soft Wave 15, которые не только отлично поглощают звук, но и обеспечат надежную и плотную посадку обшивки без сверчков и скрипов.

В нашем спеццентре каждый день делается одновременная шумоизоляция сразу нескольких автомобилей, поэтому владельцы автомобилей могут не только посмотреть как делаются соседние авто, но и обменяться между собой впечатлениями.

Шумоизоляция пола, багажника и колесных арок Лада Ларгус выполняется сразу после окончания работ по потолку и дверям. К данному моменту на наших часах прошло примерно 4,5 часа и вся команда устремляется на самую главную часть работы, которая принесем наибольший эффект по борьбе с шумом.

Мы выносим из салона все, что может помешать сделать нам свою работу красиво: сидения, консоль, ковры, обшивки. Обезжиривание кузова производится специальным составом, не портящим лакокрасочную поверхность автомобиля.

Поскольку весь виброизоляционный материал у нас заранее не только нарезан, но и равномерно прогрет в специальной печке до 50-55 градусов, работа по нанесению виброизоляции на пол Ларгуса занимает не более 1 часа.

На полу у нас используется премиальная серия материала Comfort mat Ultra Loker 4. Здесь у нас и двухслойное исполнение фольги, и эксклюзивная рецептура мастики, которая изготавливается только для нужд Авто-Локер на отдельном конвеере Comfort mat. Высокая каркасность материала позволяет максимально эффективно бороться со структурным шумом металла пола и арок, который является источником самого неприятного гула колес. Материал не поставляется в розницу и производится на правах флагманского установочного центра Comfort mat в Москве, компании Авто-Локер.

Читать еще:  Американки на ваз 2114 через двухконтактный патрон

Виброизоляция пола по задним сидением, пола багажника и задних крыльев выполнена трехмиллиметровым Comfort mat Dark D3.

В качестве шумоизолирующего слоя на полу мы используем плотную вспененную резину Comfort mat Vision 6.

Та же вспененная резина на задних колесных арках.

Третий слой на полу — звукоизоляционная мембрана Блокатор. Этот материал является преградой для звука и не пускает его внутрь салона, разворачивая обратно во вспененную резину. В багажнике нанесен сразу двухслойный материал (шумоизолятор + мембрана) толщиной 7 мм. Comfort mat БлокШот.

Таким образом мы имеем самое топовое исполнение шумоизоляции на полу и арках — все на 100% покрыто тремя слоями звукоизоляции с обязательным мембранным слоем (черного и синего цвета). Эта работа по праву носит название премиальной, поскольку, лучшего пока придумать сложно.

Сборка салона производится нами в обратной последовательности с соблюдением всех заводских стандартов, предусмотренных в крепежах деталей.

Работая на рынке шумоизоляции с 2007 года, наша команда наработала самый богатый опыт в России по сборке и разборке автомобильных салонов. Все тонкости и нюансы по каждой модели у нас зафиксированы в специальном талмуде, что гарантирует сохранность невероятно ценного опыта и пополнению его из года в год новыми моделями. Наша работа сопровождается фирменной годовой гарантией на скрипы, сверчки, зазоры, качество сборки и любые моменты, связанные с шумоизоляцией. В любое время вы можете приехать к нам и получить квалифицированную помощь любой сложности.

Результаты работы (кратко)
— Существенно улучшена шумоизоляция Ларгуса на средних и высоких скоростях;
— Автомобиль проходит дорожные стыки и гребенку более мягко и приятно;
— Исчезли скрипы и дребезг салонного пластика (с гарантией от Авто-Локер);
— Улучшилась акустика штатного звука;
— Автомобиль прибавил в весе 50-55 кг.;
— Внешний металл кузова стал менее восприимчив к вмятинам от мелких ударов;
— В автомобиле стабилизировался климат. Теперь салон не так быстро остывает зимой и не так быстро нагревается летом.

Шумоизоляция Лада Ларгус продолжалась в спеццентре Авто-Локер почти 10 часов. Все это время владелец автомобиля находился с нами и наблюдал за всеми тонкостями нашей четкой и слаженной работы. Потяжелев на 52-56 килограммов премиальной шумоизоляции от Comfort mat, наш Ларгус будет дарить чувство комфорта и собранности автомобиля пассажирам и водителю независимо от температуры за бортом, ведь даже в сильные морозы шумоизоляция Comfort mat не теряет эффективности не дубеет при условии, что мы используем премиальную линейку производителя. А мы так и делаем! И не предлагаем вариантов эконом или стандарт. Хватит экономить на себе! Задумавши делать шумоизоляцию, рекомендуем доверять свой автомобиль только профессионалам — это гарантия того, что вы получите настоящий продукт и эффект, а не гремящий на кочках «конструктор». Спасибо за ваше за внимание к нам.

Как снять обшивку на задних и передних дверях Лады Ларгус

Лада Ларгус – отечественный автомобиль с вместительным багажником и удобным управлением. Недостатки у машины тоже есть, например, выход из строя проводки в области дверей, ухудшение шумоизоляции, заклинивание ручек. В большинстве случаев для диагностики или ремонта нужно сначала убрать заводскую обшивку. Работы простые, много времени не занимают, сложный инструмент для их выполнения тоже не нужен. Однако, неопытные водители все же задаются вопрососм о том, как выполнить на автомобиле Ларгус снятие обшивки передней двери, поэтому мы создали подробную инструкцию на эту тему.

Зачем нужна обшивка

Одно из главных назначений дверной обшивки Ларгуса – шумоизоляция дверей. Также она повышает качество работы акустической системы транспортного средства. Если вы не можете ездить без музыки, а колонки устанавливаются именно в дверь, то обшивку нужно делать обязательно.

Чтобы снять обивку в автомобиле Ларгус, достаточно простого набора инструмента. Он включает в себя плоскую отвертку (лопатку-съемник), насадку торкс типа Т30 и звездочку Т20.

Причины, по которым проводят демонтаж, замену старой обшивки в lada largus кросс и других моделях:

  • выход из строя электростеклоподъемника;
  • поломанная проводка;
  • неисправность динамиков;
  • поломки задних, передних дверных ручек;
  • необходимость улучшения качества шумоизоляции.

Снятие старой обшивки стоит выполнять осторожно. У опытного мастера процедура занимает всего 15 минут.

Порядок действий при демонтаже

Рассмотрим, как снять обшивку двери Ларгус пошагово:

  1. Ключом на 10 отделить от личинки аккумулятора массу клеммы.
  2. Отверткой Т20 выкрутить винт, который фиксирует внутренние ручки, им же убрать обивку правой и левой двери, аккуратно преодолев все фиксаторы.
  3. Откинуть предохранительный колпак гайки, который фиксирует стеклоочиститель сзади. Удобно применять для этих целей ключ 13.
  4. Снять накладку, демонтировать колоду кабелей от стеклоочистителя, высверлить требуемые заклепки с применением дрели, убрать дворник.
  5. Изъять фиксаторы, стопоры дверей с наружной стороны, внизу отделить тросы от привода замка, удобно использовать для этого Т30 торкс.
  6. Сменной головкой на 10 или воротком снять накладки, скрутить болты и гайки, предварительно отделив тягу от тумблера замка.
  7. Разобрать тормозной дополнительный сигнал, отделив колодку с кабелем от элемента отопления заднего стекла. Теперь на двери Ларгуса нет жгута с проводкой, омывательной трубки на заднем стекле.
  8. Открутить набор из 4 болтов креплений к кузову.
  9. Демонтировать уплотнитель, ручку ограничителя замка, скрутить пару гаек на болтах, ограничитель через специальный проем внутри.
Читать еще:  Чем термостат гранты лучше термостата ваз 2110

После разборки стоит осмотреть детали – вероятно, нужно будет заменить старые петли, ограничители. Для этого с крепления откручивают пару болтов, затем снимают ограничитель воротком либо торксом 30.

Перед демонтажем обшивки с дверной карты рекомендуется ознакомиться с требованиями, которые указаны в руководстве по эксплуатации автомобиля.

Последовательность действий для передней двери

Порядок снятия обшивки с передней двери автомобиля Лада Ларгус аналогичен демонтажу материала с задней двери около багажника:

  1. Встроенный динамик извлекают с применением специальной лопатки.
  2. Используя Т20, достают 4 самореза, отсоединяют проводку.
  3. Насадкой Т30 демонтируют накладки, дверные ручки, выкручивают пару саморезов-фиксаторов (один идет сбоку обшивки, второй под заглушкой).
  4. Аккуратно снимают обшивку на пистонах или клипсах.

Если все делать правильно, то дверь Ларгуса останется целой и невредимой. Особые навыки здесь не нужны – с задачей справится каждый автомобилист.

Крепление новой обшивки

Установку всех рабочих деталей, узлов выполняют в обратном снятию порядке. Трущиеся части промазывают, поверхности скольжения в дверном замке, ограничители, петли, шарниры тяг тоже. До установки обивки обязательно подсоединяют клемму провода массы к батарее, проверяют работу дверного замка, если это необходимо, регулируют его. Для проверки работоспособности стеклоподъемника поднимают опущенное стекло. Также можно восстанавливают либо заменить уплотнитель-герметик в торце обивки, если это необходимо.

Снятие и установка облицовки салона Lada Largus

Инструменты:

  • Отвертка Torx Т20
  • Отвертка плоская средняя
  • Отвертка крестовая средняя

1. Установить автомобиль на рабочее место.

2. Снять с правой и левой стороны обивку 2, рисунок 1, стойки погрузочной двери, обивку 3 задней стойки.

Рисунок 1 — Обивки стоек

1 — облицовка кнопки открывания погрузочной двери;

2 — обивка стойки погрузочной двери;

3 — обивка задней стойки;

4 — обивка центральной стойки;

5 — держатели обивки крыши боковые;

6 — держатели обивки крыши;

7 — плафон освещения салона;

8 — задний ремень безопасности средний;

9 — облицовка фиксаторов замков дверей погрузочных;

10 — обивка крыши.

Расположение элементов крепления на нижней части облицовки стойки (вид с внутренней стороны)

1, 7 — отверстия для винтов нижнего крепления;

2, 6 — зацеп нижнего крепления;

3 — отверстие для винта верхнего крепления;

4, 5 — фиксаторы верхнего крепления.

Расположение элементов крепления на передней части облицовки боковины (вид с внутренней стороны)

1, 2, 4 — фиксаторы;

3 — отверстие для винта крепления к задней стойке;

5, 6 — отверстия для винтов нижнего крепления.

Расположение элементов крепления на задней части облицовки боковины (вид с внутренней стороны)

1, 2, 5, 5, 7 — фиксаторы;

3, 8 — отверстия для винтов крепления;

4 — зацеп верхнего крепления.

Расположение элементов крепления на передней масти облицовки боковины (вид с внутренней стороны)

1, 3 — отверстия для винтов крепления;

2, 4, 5, 6 — фиксаторы.

3. Снять с правой и левой стороны обивку 4 центральной стойки.

4. Снять облицовку 1 кнопки открывания погрузочной двери. Снять с правой и левой стороны держатели 5.

5. Снять плафон 7 освещения салона

6. Снять поручни 2, рисунок 2, отстегнув заглушки и отвернув два винта 1 (отвертка Torx Т20, отвертка плоская).

7. Преодолевая сопротивление держателей, снять обивку 4, рисунок 3, стойки ветрового окна правую и левую (отвертка плоская).

8. Извлечь кронштейн 3 козырька из обивки крыши, отвернуть два винта самонарезающих 1 и снять козырек противосолнечный 2 правый (отвертка крестообразная).

9. Аналогично снять противосолнечный козырек левый.

10. Для автомобиля с верхней вещевой полкой 2, рисунок 4 (вариантное исполнение), отвернуть четыре винта самонарезающих 1 крепления полки, снять полку с кронштейнов.

11. Извлечь держатели 6 (см. рисунок 1) обивки крыши, снять обивку 10 и извлечь через проем погрузочных дверей (приспособление 7711238605).

Рисунок 2 — Крепление поручней

1 — винты самонарезающие крепления поручня;

2 — поручень.

Рисунок 3 — Крепление козырька противосолнечного

1 — винт крепления козырька противосолнечного;

2 — козырек противосолнечный;

3 — кронштейн козырька противосолнечного;

4 — обивка стойки ветрового окна.

Рисунок 4 — Крепление верхней вещевой полки

1 — винт самонарезающий крепления верхней вещевой полки;

2 — верхняя вещевая полка.

Установка

1. Установить обивку крыши в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источники:

http://largus-mcv.ru/html/dveri-bagazhnika.html
http://litezona.ru/snjatie-obshivki-bagazhnika-largus/
http://infokuzov.ru/remont/largus-snyatie-obshivki
http://carpedia.club/Sniatie-i-ustanovka-oblitsovki-salona-Lada-Largus

Ссылка на основную публикацию
