Как проверить масляный насос на ваз 2110

Замена масляного насоса на ВАЗ 2110

Очевидно, что масляный насос (МН) в системе автомобиля ВАЗ 2110 служит для перегона смазывающего вещества.

Не редко, садясь за руль и запуская двигатель, на приборной панели загорается контрольная лампа с изображение масленки, которая не гаснет. В этом случае вероятной причиной сигнала может служить вышедший из строя насос.

Поиск неисправностей

Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.

Область проверки

Ваши действия

Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет

Проверка масляного фильтра

Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра

Проверка внутренних элементов

Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей

Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.

Полезные сведения

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.

  1. На отечественных «десятках» используется комбинированная смазочная система.
  2. Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
  3. Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
  4. Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
  5. Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
  6. Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
  7. Эксплуатационный срок насоса составляет около 120 тысяч километров.

Расположение

Далеко не все знают, где искать этот масляный фильтр. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.

Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.

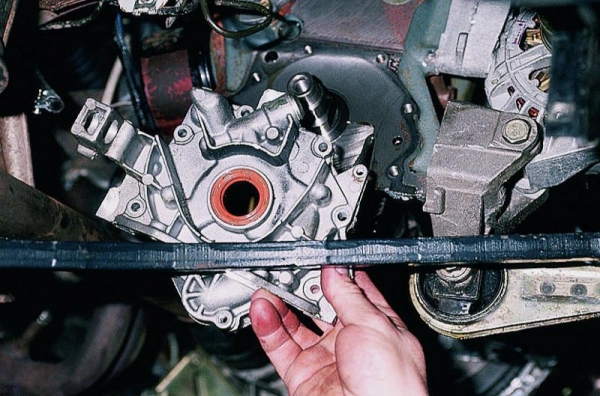

Расположение элемента

Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.

Демонтаж

В зависимости от ситуации, масляный насос можно полностью заменить, либо выполнить ремонтные работы — поменять шестерни, вернуть работоспособность редукционному клапану насоса.

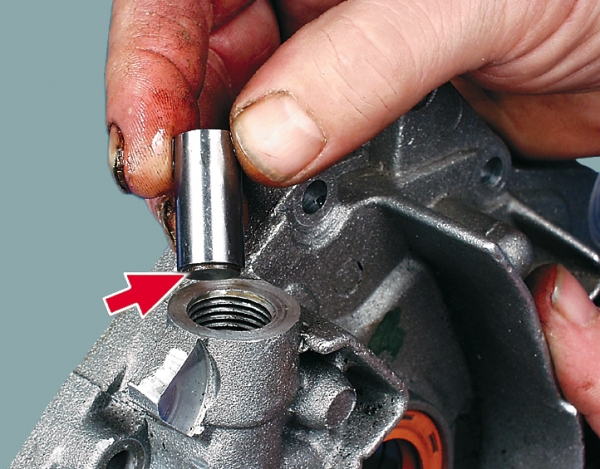

Редукционный клапан

Но давайте обо всем говорить по порядку. Работа начинается в любом случае с демонтажа масляной помпы.

  1. Прежде чем снимать поддон для получения доступа к насосу, вам обязательно предстоит слить масло.
  2. Для этого разогрейте мотор до рабочей температуры, откройте сливное отверстие и дожидайтесь, пока вся жидкость вытечет.
  3. Слив можно выполнить и на холодную, только из-за большой вязкости масло может течь очень долго и большая его часть все равно останется внутри картера.
  4. Слив масло, демонтируйте с защиты картера три крепежных болта ключом на 8 миллиметров. Защита перекрывает доступ к маховику около картера.
  5. Снимите защиту с маховика, а затем демонтируйте болты с картера. Все, теперь картер можно снимать.
  6. Перед вам находится коленвал и маслосборник, где располагается искомый насос.
  7. Открутив три крепежных болта, вы тем самым сможете демонтировать заборник от помпы.
  8. Переходим в подкапотное пространство. Подняв капот, снимите пластиковый кожух. Это защита, которая закрывает приводной ремень ГРМ.
  9. Далее нужно снять переднее правое колесо, чтобы демонтировать шайбу фиксации шкива, а потом снять сам шкив.
  10. Снимите ремень ГРМ и открутите шесть крепежных болтов, которые удерживают масляный насос. Тут вам потребуется ключ на 8 миллиметров.
  11. Снимайте с коленчатого вала масляную помпу.

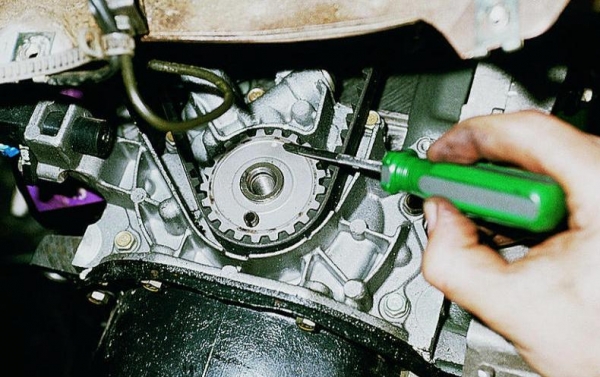

Снятие крышки

Разборка

Если вы не хотите или не можете пока приобрести новый насос, можно попробовать отремонтировать. Быть может, проблема заключается в неработающем клапане или изношенных шестернях.

  • Снимите прокладку с насоса;
  • Открутите болт, удерживающий датчик положения коленвала;

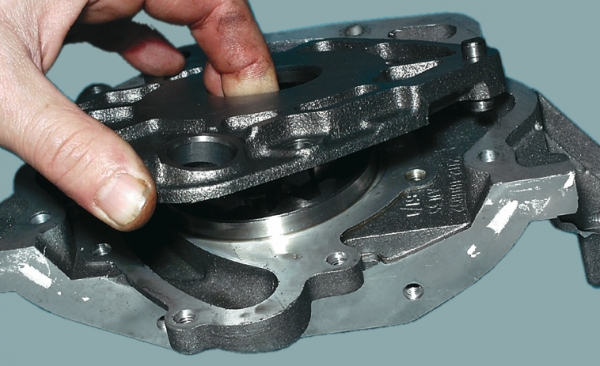

  • Открутив шесть крепежных болтов, вы сможете снять с насоса крышку;
  • Используя пару отверток, поднимите корпус таким образом, чтобы штифты на нем свободно выходили из своих отверстий;
  • Снимите корпус, разъедините его с крышкой;
  • Теперь нужно извлечь из крышки две шестерни. Первой достается ведущая, а потом вынимается ведомая шестеренка;
  • Следующий на очереди редукционный клапан. Нужно открутить пробку, под которой располагается уплотнительное кольцо;
  • Проверьте состояние этого уплотнителя. Если кольцо имеет следы повреждения, слишком выжато, обязательно поменяйте на новое;
  • Извлеките пружину клапана;
  • Теперь вы можете вынуть сам клапан. Для этого аккуратно постучите корпусом по подставке из чистого дерева;
  • Клапан может застрять. Не переживайте. Возьмите любой тонкий острый предмет, подденьте и извлеките элемент. Лучше не использовать металлические предметы, дабы не повредить поверхность;
  • Проверьте текущее состояние крышки, выполненной из алюминия. Если есть глубокие царапины, следы износа, замените ее;
  • Если на корпусе насоса есть следы износа, даже не пытайтесь ничего ремонтировать. Единственным верным решением будет его полная замена;
  • Нужно также убедиться, что шестерни и диаметр их гнезд соответствует нормам;
  • Максимальный диаметр гнезда ведомой шестеренки составляет 75,1 миллиметр. Если он больше, корпус идет под замену;
  • Замерьте ширину корпуса посередине. Если показатель составляет менее 3,4 мм, он износился, нуждается в замене;
  • Что касается толщины шестеренок, то по требованиям толщина ведущей составляет минимум 7,42 мм, а ведомой — 7,35 мм. При отклонениях от нормы шестерни меняют.

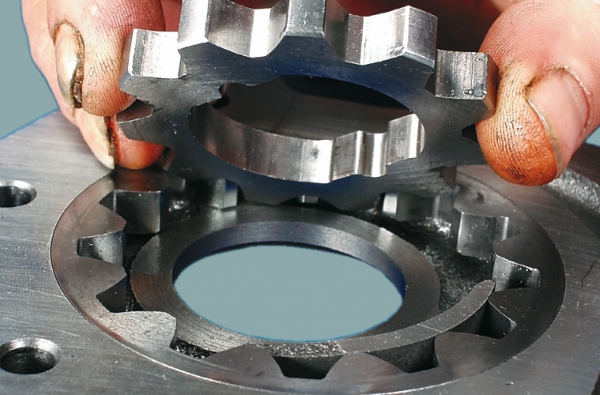

Снятие шестерни

Сборка и установка

Если вам удалось отремонтировать масляный насос, то остается его собрать и установить на место агрегат. Если вы решили полностью заменить устройство, первую часть дальнейшей инструкции пропускайте.

  1. Установите ведомую шестеренку на корпус фасками на зубьях.
  2. Также фасками на зубьях возвращается на место новая ведущая шестерня насоса.
  3. Обязательно не забудьте смазать маслом шестеренки, чтобы они надежнее и дольше работали.
  4. Верните на место крышку насоса, закрутите обратно все крепежи.
  5. Смажьте новый или отремонтированный старый редукционный клапан, прежде чем его устанавливать на положенное место.
  6. Клапан укладывается в свое гнездо. Убедитесь, что установка осуществляется дном вниз.
  7. Теперь черед за пружинкой и пробкой, которая заворачивается с уплотнительным кольцом. Опять же, и эти элементы предварительно смазываются моторным маслом.
  8. Используя трубку маслоприемника, масло заливается обратно в агрегат.
  9. Завершив сборку, проверните шестеренки насоса на несколько полных оборотов. Так вы обеспечите эффективную смазку всех поверхностей внутри помпы.

Агрегат собран, можно возвращать его на место. Для этого:

  • Верните на место ремень ГРМ, натянув его на ролики. Не забудьте выставить согласно меткам;
  • Верните пластиковую защиту ремня на свое законное место, установите колесо;
  • Теперь нужно залезть под автомобиль, чтобы установить на насос маслозаборник;
  • Обязательно обработайте картер составами, удалив весь жир. Обработайте герметиком;
  • На картер советуем поставить новую прокладку, после чего наносится еще слой герметика;
  • Блок обезжиривается, картер возвращается на законное место;
  • Чтобы проще было крепить его, заверните в разных точках несколько болтов, после чего вверните все остальные;
  • На маховик устанавливается защита, возвращается на свои места защита картера;
  • Залейте обратно масло в систему, запустите двигатель, дайте масло распределиться по узлам.
Читать еще:  Чем термостат гранты лучше термостата ваз 2110

Обратная сборка

Если провести все манипуляции правильно и предварительно определить, что вышел из строя именно насос, контрольная лампа на приборной панели погаснет.

Масляная помпа играет огромную роль в функционировании смазочной системы двигателя, потому при первых же признаках его поломки немедленно отправляйтесь в гараж, либо доверяйте замену специалистам проверенных станций технического обслуживания.

Неисправности масляного насоса

Неисправности масляного насоса могут значительно навредить двигателю автомобиля, поскольку из-за них нарушается нормальная циркуляция моторного масла по системе. Причинами поломки может быть некачественное используемое масло, его низкий уровень в картере, выход из строя редукционного клапана, загрязнение масляного фильтра, засор сетки маслоприемника и несколько других. Проверить состояние масляного насоса можно как с его демонтажем, так и без него.

Признаки неисправности масляного насоса

Существует несколько типовых симптомов неисправности масляного насоса. К ним относится:

  • Снижение давления масла в двигателе. Об этом будет сигнализировать лампочка масленки на приборной панели.
  • Повышение давления масла в двигателе. Моторное масло выдавливает из различных уплотнений и мест стыка в системе. Например, сальников, прокладок, места соединения масляного фильтра. В более редких случаях из-за избыточного давления в масляной системе машина вообще отказывается заводиться. Это происходит потому, что гидрокомпенсаторы перестанут выполнять свои функции, и соответственно, плохо функционируют клапана.
  • Увеличение расхода масла. Возникает из-за утечки либо угара.

При этом необходимо понимать, что некоторые из них могут указывать и на выход из строя других элементов масляной системы. Поэтому проверку желательно проводить в комплексе.

Причины неисправности масляного насоса

Причину по которой маслонасос вышел из строя может определить диагностика. Есть как минимум 8 основных неисправностей масляного насоса. К ним относится:

  • Забитая сеточка маслоприемника. Она находится на входе в насос, и в ее функции входит грубое фильтрование моторного масла. Как и масляный фильтр системы, она постепенно забивается мелким мусором и шлаком (часто такой шлак образовывается в следствии промывки двигателя различными средствами).
  • Неисправность редукционного клапана масляного насоса. Обычно выходит из строя входящие в его конструкцию поршень и пружина.
  • Износ внутренней поверхности корпуса насоса, так называемого «зеркала». Возникает по естественным причинам в процессе эксплуатации мотора.
  • Износ рабочих поверхностей (лопастей, шлицов, осей) шестерен масляного насоса. Случается как со временем долгой эксплуатации, таки из-за редких замен (очень густого) масла.
  • Использование грязного или неподходящего моторного масла. Наличие мусора в масле может быть по разным причинам — неаккуратная установка насоса или фильтра, использование некачественной смазывающей жидкости.
  • Небрежная сборка насоса. В частности, допущено попадание различного мусора в масло или насос был неправильно собран.
  • Падение уровня масла в картере двигателя. В таких условиях насос работает с избыточной производительностью, из-за чего перегревается и может преждевременно выйти из строя.
  • Грязный масляный фильтр. Когда фильтр очень забит насосу приходится прилагать значительные усилия для прокачки масла. Это приводит к его износу и частичному или полному выходу из строя.

Вне зависимости от причины, вызвавшей частичный выход из строя масляного насоса, необходимо выполнить его детальную проверку и при необходимости сделать ремонт или полную замену.

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах. Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса. Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал. Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять. Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой.

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Корпус и шестерни насоса

Нужно осмотреть состояние внутренних поверхностей крышки, корпуса насоса, а также состояние лопастей. При их значительном повреждении снижается эффективность работы насоса. Существует несколько типовых тестов.

Проверка зазора между шестерней и корпусом масляного насоса

Первый — проверка зазора между соприкасающимися лопастями двух шестерен. Замер производится при помощи набора специальных щупов (инструменты для замера зазоров с различной толщиной). Другой вариант — штангенциркуль. В зависимости от модели конкретного насоса, допустимый максимальный зазор будет отличаться, поэтому соответствующую информацию необходимо уточнять дополнительно.

Например, у нового оригинального масляного насоса автомобиля Volkswagen B3 зазор составляет 0,05 мм, а максимально допустимый — 0,2 мм. При превышении этого зазора насос подлежит замене. Аналогичное максимальное значение у ВАЗ «классики» — 0,25 мм.

Выработка на шестерне маслонасоса

Второй тест заключается в измерении зазора между торцевой поверхностью шестеренки и корпусом крышки насоса. Для выполнения измерения сверху на корпус насоса нужно поставить металлическую линейку (или подобное приспособление) и с помощью тех же щупов замерить расстояние между торцевой стороной шестерен и установленной линейкой. Тут аналогично, максимально допустимое расстояние нужно уточнять дополнительно. У того же насоса Пассат Б3 максимально допустимый зазор составляет 0,15 мм. Если он больше — нужен новый насос. У ВАЗ «классики» это значение должно находиться в пределах 0,066…0,161 мм. А предельный аварийный зазор — 0,2 мм.

В маслонасосе ВАЗ также нужно обратить внимание на состояние бронзовой втулки шестерни привода. Извлекается из блока двигателя. Если на ней имеются в значительном количестве задиры, то ее лучше заменить. Аналогично стоит проверить состояние ее посадочного места. Перед установкой новой втулки желательно почистить.

Читать еще:  Как снять редуктор заднего моста на ниве

Если выявлены повреждения «зеркала» и самих лопастей — можно попробовать на специальном оборудовании в автосервисе попробовать проточить их. Однако зачастую это либо невозможно, либо нецелесообразно, поэтому приходится покупать новый насос.

Дополнительные советы

Отдельно стоит заметить, что для избежание проблем с масляной системой, в том числе с насосом, необходимо периодически контролировать уровень масла в картере, проверять его качество (не сильно ли оно почернело/загустело), менять моторное масло и масляный фильтр в соответствии с регламентом. А также пользоваться моторным маслом с характеристиками, предписанными производителем двигателя автомобиля.

При необходимости покупки нового масляного насоса в идеале нужно покупать, конечно же, оригинальный агрегат. Особенно это касается машин среднего и высшего ценового диапазона. Китайские аналоги мало того что отличаются малым сроком эксплуатации, так еще и могут вызвать проблему с давлением масла в системе.

Заключение

Неисправность, пусть даже незначительная, масляного насоса может привести к серьезным поломкам других элементов двигателя. Поэтому при возникновении признаков его неисправности необходимо как можно быстрее выполнить соответствующую проверку, а при необходимости ремонт или замену.

Самостоятельно выполнить проверку имеет смысл лишь в случае, если у автовладельца имеется соответствующий опыт выполнения подобных работ, а также понимание выполнения всех этапов работы. В противном случае лучше обратиться за помощью в автосервис.

Ремонт масляного насоса

Подробная инструкция с фотографиями по ремонту своими руками масляного насоса для автомобиля марки ВАЗ 2110.

При возможной поломке шестерёнчатого масляного насоса, устанавливаемого на автомобилях марки ВАЗ модели 2110, нужно для начала проверить провод, ведущий от датчика к сигнальной лампе на приборной панели (возможно, сигнал ложный), затем проверить фильтр, выкрутив датчик давления: если нет масла на датчике, то, вероятно, забился фильтр или заело клапан. В случае, когда замена фильтра не исправила ситуации, нужно проверить маслоприёмник и уплотнительное кольцо его трубки. Не добившись результата, необходимо разбирать агрегат с целью проверки на износ его частей и возможной их поломки. Если поломку невозможно устранить, то произведите его замену, он сравнительно не дорогой. Ремонт является оптимальным и выгодным, если у вас имеется другой нерабочий, а так нет проблем купить новый и его заменить самостоятельно.

Цены на масляные насосы:

  • Для автомобилей ВАЗ 2108, 2109 и 21099 он стоит примерно 1300–1400 рублей.
  • Цена на насос масляный в сборе для машин ВАЗ 2101-2105, 2106, 2107 КААЗ — 540 руб.
  • Для ВАЗ 2121, 2131 КААЗ, ТЗА можно купить за 570–600 руб.
  • Для моделей 2108, 2109, 21099 (ВИС) — 1230 руб.
  • Цена для ВАЗ 2110-12 16-клапанный LUZAR LОР 0112 — 1280 руб.
  • Ремкомплект для ВАЗ 2101-2105, 2106, 2107 стоит 130?180 руб.

Пошаговая инструкция ремонта и осмотра деталей масляного насоса:

1. Для детального осмотра необходимо снять масляный насос.

2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.

3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.

4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.

5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.

6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.

7. Отвернув пробку, достаём пружинку редукционного клапана.

8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.

9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.

11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.

12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.

13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.

14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.

15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.

16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.

17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.

18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.

19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.

20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.

21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.

22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.

23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.

24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.

25. Через трубку маслоприёмника необходимо влить моторное масло в насос.

26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.

Замена масляного насоса ВАЗ 2110 своими силами

Замена масляного насоса ВАЗ 2110 необходима в случае его полного или частичного выхода из строя. Неисправный масляный насос чаще всего можно выявить по определенным признакам, таким как повышенное, или наоборот слишком низкого давление масла на холостых оборотах.

Где находится масляный насос ВАЗ 2110?

Расположение насоса для многих загадка, он располагается в масляном картере двигателя, а для того чтобы добраться к нему нужно обязательно сливать моторное масло. Масло сливается в чистую канистру и после того как производится замена масляного насоса повторно заливается в двигатель. Ремонтные работы по замене масляного насоса выполняются на смотровой яме или подъемнике, с использованием стандартного набора инструментов. В этой статье я расскажу вам как заменить масляный насос на ВАЗ 2110 в домашних условиях в случае возникновения такой необходимости.

Замена масляного насоса ВАЗ — пошаговая инструкция

1. Перед тем как приступить к снятию поддона вам необходимо слить масло, а делать это лучше «на горячую». Для этого прогреваем мотор до рабочей температуры, подставляем тару для масла, откручиваем сливное отверстие и ждем пока масло полностью стечет.

2. Когда масло слито, необходимо открутить с защиты три болта крепления на «8», она закрывает маховик возле картера.

3. Сняв защиту с маховика нужно открутить болты с картера и снять картер.

4. Когда картер снят, вы увидите коленвал, а также маслозаборник с самим масленым насосом.

Читать еще:  Горит лампа зарядки при выключенном зажигании

5. Открутите заборник от насоса, он крепится тремя болтами.

6. Дальнейшая работа будет осуществляться в подкапотном пространстве. Откройте капот и снимите пластиковую защиту закрывающую ремень ГРМ.

7. Снимите правое колесо и открутите шайбу крепления шкива, после чего снимаем и сам шкив.

8. Скидываете ремень ГРМ, затем открутите шесть болтов крепления на «8» масляного насоса, после чего можно снимать насос с коленвала.

Разборка и снятие масляного насоса ВАЗ 2110 завершены, вам осталось заменить масляный насос и произвести сборку в обратной последовательности.

Установка масляного насоса ВАЗ 2110 своими руками — инструкция

Важно! Перед установкой нового масляного насоса ВАЗ 2110 ОБЯЗАТЕЛЬНО смажьте редукционный клапан и шестерни. При установке нового насоса обязательно поставьте новый сальник.

  1. Когда установка насоса завершена, оденьте ремень ГРМ на натяжные ролики и выставьте по меткам.
  2. Затем установите на место пластиковую защиту и оденьте колесо.
  3. Отправляйтесь под машину. Установите маслозаборник на масляный насос.
  4. После необходимо обезжирить картер и нанести герметик.
  5. Установите новую прокладку на картер и опять нанесите герметик. Обезжирьте блок и поставьте картер на место. Для упрощения задачи лучше посадить его сначала на 3-4 болта в разных точках, затем закрутить остальные болты.
  6. Установите защиту на маховик, а также защиту картера, если таковая имеется.
  7. Залейте масло и заведите двигатель.

VazLada.info

VazLada.info

Страницы

Категории

Замена крышки масляного насоса ваз 2110

Чаще всего насос ВАЗ 2112 и другие модели ВАЗ, которые имеют передний привод, вызывают утечку через сальниковый ящик, который необходимо изменить одновременно.

Масляный приемник также ломается довольно часто, особенно если вы используете масло низкого качества или пропустили своевременную замену, или масло не соответствует спецификациям (слишком толстым).

Слишком жидкость просто не будет откачана, и датчик давления сразу загорится.

В то же время сетка масляного коллектора забивается, циркуляция масла через двигатель затруднена, возникает голод масла, вследствие чего срок службы двигателя значительно сокращается.

Здесь мы включаем неисправность редукционного (байпасного) клапана: либо он замораживается в открытом положении, а затем давление масла падает. Либо он не проходит, а затем масло выжимает через сальник

Читайте:

Ваз 16V установка ремня ГРМ, замена маслонасоса, о датчике коленвала

Видео-обзор. Ваз 16V установка ремня ГРМ, замена масляного насоса т.к. оторвало крепление датчика коленвала

LADA 2112 замена масляного насоса и краткая инструкция по замене ремня ГРМ 1.6 16v

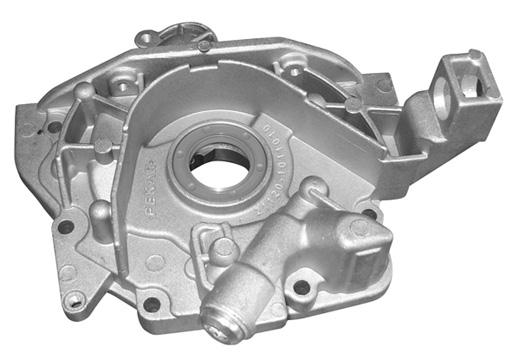

Замена масляного насоса ВАЗ 2110 необходима в случае его полного или частичного выхода из строя. Неисправный

Также ознакомьтесь

Замена жидкости ГУР ВАЗ 2115 без обращения в СТО

Инструкция по замене салонного фильтра ВАЗ 2110 своими руками

Кислородный датчик. Проверка лямбда зонда ВАЗ

На этом снятие масляного насоса ВАЗ 2110 можно считать законченными. Теперь стоит заменить насос и выполнить сборку в обратном порядке.

LADA 2112 замена масляного насоса и краткая инструкция по замене ремня ГРМ 1.6 16v

Видео-обзор. Ваз 16V установка ремня ГРМ, замена масляного насоса т.к. оторвало крепление датчика коленвала

Замена масляного насоса ВАЗ 2110 необходима в случае его полного или частичного выхода из строя. Неисправный

1. Для детального осмотра необходимо снять масляный насос.

2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.

3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.

4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.

5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.

6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.

7. Отвернув пробку, достаём пружинку редукционного клапана.

8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.

9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.

10. Далее ремонт масляного насоса заключается в осмотре его корпуса. Точно также на рабочих поверхностях не допустимы зримые следы износа — механические повреждения, задиры. Обнаружив что-либо из перечисленного, заменяем корпус.

11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.

12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.

13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.

14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.

15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.

16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.

17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.

18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.

19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.

20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.

21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.

22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.

23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.

24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.

25. Через трубку маслоприёмника необходимо влить моторное масло в насос.

26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.

Масляный насос играет важнейшую роль в системе смазки двигателя любого автомобиля. Даже непродолжительная эксплуатация авто с неисправным насосом приведёт к выходу силового агрегата из строя. Поэтому любой автовладелец должен знать основные признаки выхода из строя масляного насоса и своевременно принимать соответствующие меры.

Внимание!

Перед тем как устанавливать масляный насос ВАЗ 2110, нужно провести смазку редукционного клапана и шестерни. Кроме того, вместе с заменой насоса стоит заменить сальник.

  1. После того, как насос установлен, нужно одеть ремень ГРМ на натяжные ролики и выставить по меткам.
  2. Вернуть на место пластиковую защиту, вернуть на место колесо.
  3. Установить на масляный насос маслозаборник.
  4. Провести обезжиривание картера, после чего наносится герметик.
  5. Установить на картер новую прокладку, опять нанести герметик. Обезжирить блок и поставить картер на место (для облегчения задачи сначала закрепить 3-4 болта в разных точках, потом закрутить оставшиеся).
  6. Надеть защиту на маховик (также, если имеется, защиту картера).
  7. Залить масло, завести двигатель.

Источники:

http://luxvaz.ru/vaz-2110/246-zamena-maslyanogo-nasosa.html
http://etlib.ru/blog/1112-neispravnosti-maslyanogo-nasosa
http://fastmb.ru/autoremont/137-remont-maslyanogo-nasosa.html
http://vaz-remont.ru/zamena-maslyanogo-nasosa-vaz-2110-svoimi-silami/
http://vazlada.info/vaz-2110/maslyanyy-nasos-2110/

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
