Ремонт замка ремня безопасности ваз 2110

Все о ремнях безопасности на ВАЗ 2110

Каждый автомобиль, вне зависимости от производителя и комплектации, обязательно оснащается ремнями безопасности. Это международное требование, нарушение которого влечет за собой очень серьезные последствия. Причем как для производителя, так и для владельцев подобных автомобилей.

Как вы понимаете, ВАЗ 2110 исключением не является, а потому конструкция его салона включает в себя ремни безопасности.

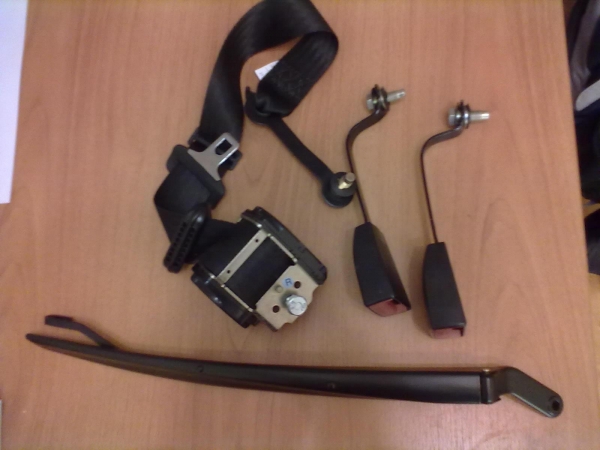

Вид устройства

Популярные неисправности

Существует несколько основных проблем, связанных с ремнями отечественных «десяток»:

  • Ремень заклинивает. Причем происходить это может даже при постепенном, медленном вытягивании устройства.
  • Ремень туго выходит из своего посадочного места при заморозках.
  • Замок не удерживает девайс.
  • Катушка медленно вытягивает лямку.
  • Катушка не может должным образом зафиксировать лямку и пр.

Проблем может быть и больше, самая банальная из которых — это механическое повреждение ленты.

ВАЖНО.

Если неправильно отремонтировать механизм, это может привести к травмам при авариях, поскольку после вмешательства устройство перестало работать должным образом.

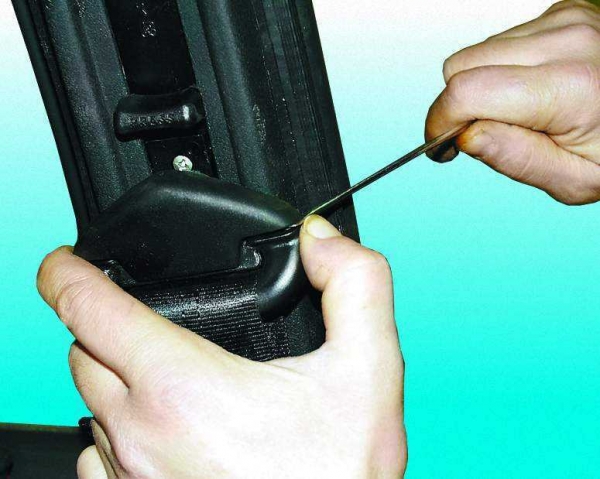

Снимайте аккуратно

Стоит также отметить, что некоторые замки, устройства втягивания ремня и прочие узлы системы созданы таким образом, чтобы владелец автомобиля не мог после разборки собрать их обратно. Единственный возможный вариант — продувка сжатым воздухом.

Все операции, связанные с ремонтом ремня безопасности, вы осуществляете исключительно на свой страх и риск. Ха последствия отвечать никто не будет. Инструкция по ремонту существует, но перед ее использованием подумайте хорошо, стоит ли браться за ремонт этого узла своими руками.

Как они работают

Прежде чем приступать к ремонту, важно разобраться, как же именно работают ремни безопасности, в чем их особенность и какие устройства вообще принимают участие в защите водителя и пассажиров.

  • Блокиратор катушки изготавливается на базе храпового механизма, который запирается чувствительным элементом. В его роли выступает маятник с полусфирической опорой. В некоторых случаях это шарик из металла, размещенный в сфере с большим диаметром.
  • Маятник или шарик смещаются, при этом фиксируют за корпус храповую шестерню катушки через систему рычагов.
  • На оси шестерни на винтовых шлицах располагается диск-маховик.
  • При медленном затягивании лямок, диск благодаря трению вращается совместно с валом, но не запирает катушку.
  • Если совершить рывок, диск будет сильнее давить на винтовую поверхность, действуя по инерции, преодолеет силу трения и заблокирует храповик, сдвинувшись по винтовым шлицам.

Проверка состояния

При движении водитель и его пассажиры в обязательно порядке должны быть пристегнуты ремнями безопасности.

Этот узел будет обеспечивать безопасность только в том случае, если им пользоваться. Проблема многих наших граждан заключается в том, что они пристегиваются не ради безопасности, а во избежание штрафов за нарушение ПДД. Потому многие просто накидывают ленту, не заводя ее в замок, создавая имитацию пристегнутого ремня для ГИБДД.

Вы всегда должны быть уверены в функционировании ваших ремней безопасности. Потому периодически рекомендуется их проверять.

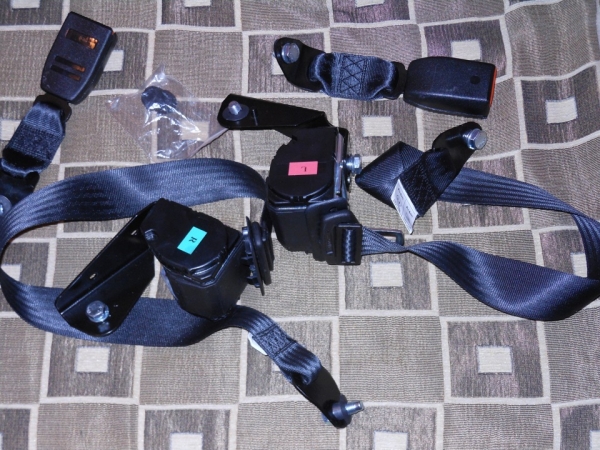

Новые ремни

Для этого есть несколько полезных рекомендаций.

  1. Проверьте, не перекручены ли ремни из-за неправильного их использования.
  2. При перекрученности ленты могут заедать, неправильно втягиваться.
  3. Вытяните ремень на всю длину, выправите и верните в исходное положение.
  4. Полностью извлеките ленту и отпустите, чтобы он самостоятельно собрался.
  5. Если при втягивании и вытягивании устройство заедает, проверьте состояние тесьмы, наличие грязи, смазки и прочих дефектов.
  6. Промывку можно осуществлять только с помощью слабого мыльного раствора. При невозможности промыть слабым раствором, ремень обязательно подлежит замене.
  7. Убедитесь в надежности и исправности мест крепления ремня. Все болты обязательно плотно затягиваются.
  8. Проверьте состояние креплений устройства к кузову. Иногда на ВАЗ 2110 на том участке появляются следы коррозии. Все пораженные коррозией элементы обязательно подлежат замене.

Когда требуется замена

Есть несколько ситуаций, при которых может потребоваться замена только ленты или всего устройства в сборе.

С этими ситуациями предлагаем вам ознакомиться в специальной таблице.

— Петли разорвались на кромках ремня

— Имеются надрезы или надрывы на ленте

— Кнопка для разблокировки не работает или плохо выполняет свои функции

— Пряжка не может отпустить ремень

— На поверхности пряжки появились трещины

— Чтобы освободить ремень, приходится прикладывать большее усилие

Состояние устройства следует периодически проверять. Только там можно быть уверенным в том, что ваша безопасность под надежной защитой.

Ремонт

Последовательность работ выглядит следующим образом.

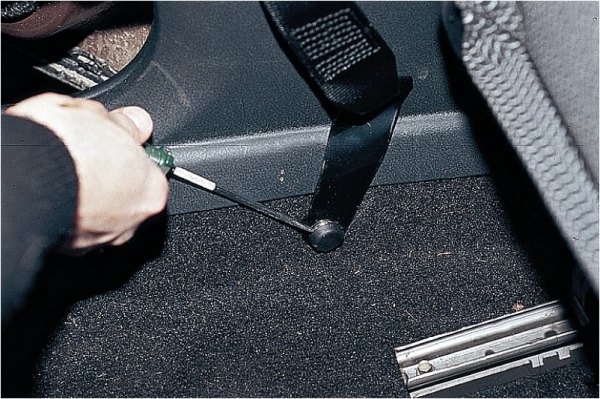

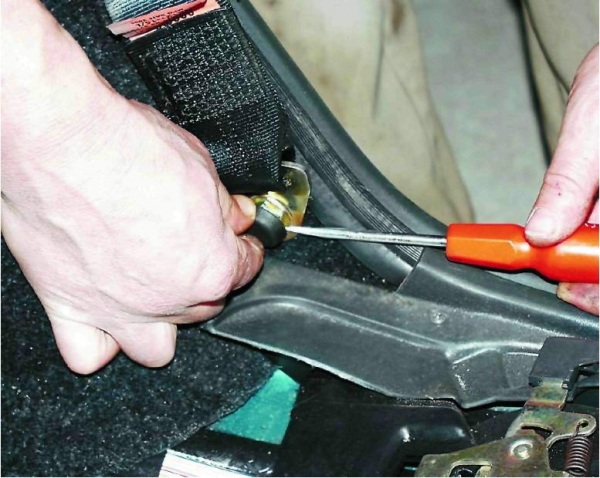

  1. Снимите катушку безопасности. Для этого не требуется демонтировать сиденья. Просто сдвиньте их до упора вперед и опустите вперед спинку.
  2. Найдите сторону, где располагается блокиратор. Как правило, это более толстая сторона. Можете потрясти ремнем около уха. Если услышите звук металлического шарика, там и располагается искомый блокиратор.
  3. Другой вариант — полностью размотайте ленту. Ваш блокиратор будет находиться тем, где на боковушке находится квадрат из пластика.
  4. Если вы выполните разборку со стороны смазывающей пружины, то будьте с ней очень аккуратными. Не редко она резала руки и лицо.
Читать еще:  Американки на ваз 2114 через двухконтактный патрон

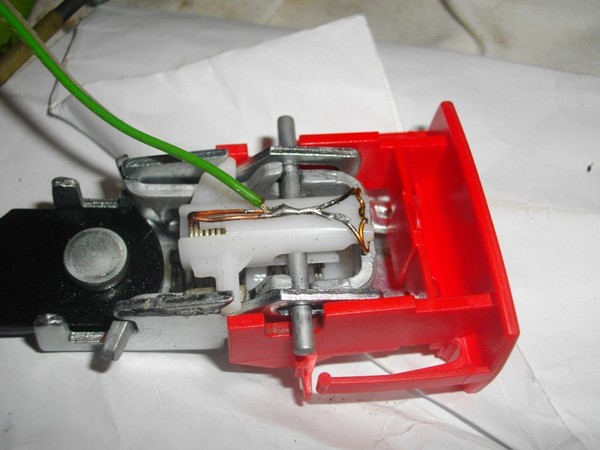

Процесс демонтажа

  1. Демонтируйте крышку, предварительно достав четыре пистона. Все делайте аккуратно, иначе внутренности могут рассыпаться.
  2. Крышка демонтируется исключительно горизонтально.
  3. Не прикладывая большие усилия, разберите катушку. Так вы доберетесь до храповика.
  4. Рядом с ним располагается прямоугольный корпус с лапкой. Этот шарик отвечает за блокировку ремня при наклонах корпуса катушки.
  5. Теперь доберитесь до трущихся деталей. Вероятнее всего, на них образовался сгусток смазки, которую необходимо удалить, поскольку эти загрязнения мешают работе устройства.

Заглушка

  1. Смажьте свежими составами механизмы. Выбирайте обязательно те составы, которые не будут замерзать при отрицательных температурах воздуха.
  2. Для увеличения надежности и эффективности работы ремней, можете использовать метод подгибания медной лапки, на которую воздействует металлический шарик.
  3. Вес шарика со временем разгибает лапку, из-за чего ремень работает не так эффективно.
  4. Убедитесь, что после этой манипуляции катушка срабатывает при наклонах.
  5. Ни в коем случае ничего не убирайте из конструкции устройства. Есть много умников, которые считают блок с шариком совершенно лишним. На практике ремни будут работать, но этот комплекс играет и более значимую для вашей безопасности роль.
  6. Если детали сильно износились, сама лента имеет следы дефектов, желательно заменить весь агрегат в сборе. Причем делать это лучше на специализированных станциях технического обслуживания.

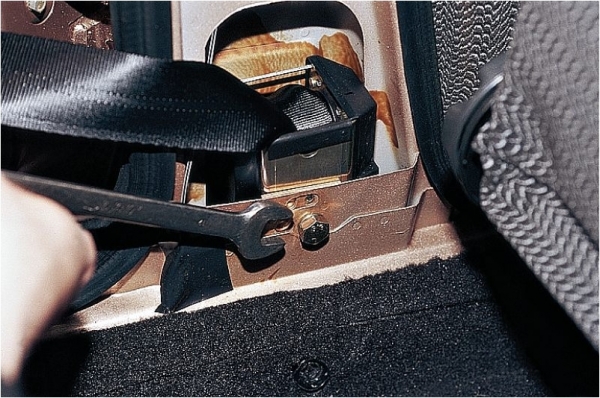

Снятие гаек

Пожалуй, ремонт ремней безопасности — это один из тех немногих случаев, когда свой ВАЗ 2110 лучше доверить профессионалам, а не пытаться сэкономить путем самостоятельного ремонта.

Замок ремня безопасности

Замок ремня безопасности (он же защелка ремня безопасности) – это фиксатор, расположенный сбоку сиденья, в который вставляется собственно ремень безопасности (рис. 1). Замок ремня безопасности выходит из строя крайне редко. Но, видимо мне повезло, и я с этой неисправностью столкнулся.

Рис. 1. Замок ремня безопасности в сборе.

Сначала вообще не хотел описывать эту проблему. Однако, изучив запросы поисковых систем, выяснил, что этой темой интересуются несколько сотен человек в месяц. А это не так уж мало. Следовательно, замок безопасности может сломаться не только у меня))).

Итак, в чем же собственно проблема? Приехал на автосервис – и решил её. Но! Во-первых, если вы бывали в наших автосервисах, то знаете, что лишний раз туда лучше не обращаться. Во-вторых, неисправность и правда редкая. Не факт, что вам в тот же день всё починят (на складе может просто не оказаться запасного замка ремня безопасности). А если у вас дорогая иномарка, то даже такой пустяковый ремонт будет стоить существенных денег.

Есть второй путь – пойти в магазин и купить новый замок ремня безопасности. Я так и сделал. Однако эта пустяковая вещь оказалась дефицитной. Мне пришлось посетить несколько магазинов, прежде чем я её нашел, да и то защёлка ремня безопасности оказалась не оригинальной, а лишь похожей, и обошлась мне в 350 рублей. Пришлось немного подогнуть кронштейн, который крепится к сиденью, но в итоге я её поставил таки на место.

Однако была простая и дешёвая альтернатива – починить неисправную защёлку. Да, придётся потратить немного времени, но это же время я потратил на поездки по магазинам. Опять же 350 рублей деньги небольшие, но всё деньги. Лучше залить на них немного бензина в бак. Короче, предлагаю здесь вместе с вами защелку ремня безопасности отремонтировать. Точнее, я буду ремонтировать, а вы будете читать текстовый отчёт о выполненной работе))). Речь пойдёт о замке для Лада Приора, однако устройство замка ремня безопасности может быть аналогичным и для других моделей ВАЗ, а может и у некоторых иномарок.

Итак, для начала нам нужно разобрать корпус. Корпус вообще-то не разборный. Так что придётся разделить его на две половинки по шву отвёрткой или ножом. Разобрав корпус, мы увидим примерно следующее (рис. 2).

Рис. 2. Механизм замка ремня безопасности.

Здесь цифрами обозначены:

  1. Фиксатор ремня безопасности.
  2. Рычажок замка безопасности.
  3. Валик.
  4. Пружина.

Когда мы вставляем ремень в замок, то он давит на рычажок 2. Этот рычажок отодвигается и разрешает фиксатору 1 защелкнуть ремень. На валик 3 действует пружина 4, а валик 3 давит на фиксатор, который и защёлкивает ремень в замке. В моём случае обломился один конец пружины 4 (рис. 3), её силы стало не хватать для воздействия на фиксатор, поэтому замок ремня безопасности перестал работать.

Рис. 3. Сломанная пружина.

Купить такую пружину вы вряд ли сможете. Можно попробовать добыть её из другого замка, но это тоже не простой путь. Я выбрал другой способ – сделал пружину сам. Для того чтобы сделать пружину, нам потребуется пружинистая проволока диаметром примерно 0,5 мм. Такую проволоку можно «добыть» из обычной пружины, распрямив её. Из этой проволоки выгибаем пружину, похожую на оригинальную. Результат см. на рис. 4.

Читать еще:  Машина на подмену во время ремонта

Рис. 4. Преобразование обычной пружины в нужный нам формат.

Конечно, моя пружина не такая красивая, как заводская, да и размеры и форма её немного отличаются. Но в нашем случае это не важно, так как свои обязанности она и в таком виде будет выполнять! Остаётся поставить пружину на место (рис. 5).

Рис. 5. Ремонт закончен.

Ну вот и всё. Устанавливаем корпус на место, проверяем работу замка. Если всё нормально, то склеиваем корпус – и поехали! Удачи на дорогах, надеюсь, что ремень безопасности вам никогда не придётся опробовать в действии (хотя это не говорит о том, что наш ремонт выполнен плохо))).

Ремонт замка ремня безопасности ваз 2110

Поломался замок переднего ремня безопасности. В магазинах эти замки продаются только в комплекте с ремнями, стоят 2500 рублей, что подвигло на вскрытие и самостоятельный ремонт данного девайса. И так, снимаем замок, открутив болт крепления. Корпус замка склеен, поэтому аккуратно расковыриваем его отверткой, начиная с мест, показанных на фото стрелками. Клей довольно легко поддается.

Так выглядит замок со снятой половинкой корпуса

В моем случае сломалась пружинка (место излома обведено), выталкивающая ось (показана стрелкой) при введении язычка пряжки в замок.

Пружинка довольно хитрой формы, вот она показана в снятом виде

Достать такую проблематично, поэтому берем обычную пружину длиной около 35 мм и диаметром 6 мм. Крайние витки пружины нужно отогнуть как показано на фото. Еще понадобятся две шайбы, см. фото.

Новая пружинка устанавливается в замок так, как показано на фото, т.е. буквой U, отогнутыми витками зацепляется за ось (для установки пружины ось нужно вытащить), между крайними витками и прорезью в корпусе замка ставятся шайбы (на фото обозначены стрелками) для того, чтобы витки пружины не попадали в прорезь для оси и не клинили ее.

Для того, чтобы выталкивать ось, пружине необходимо во что-то упираться. Для этого на обратной стороне снятой половинки корпуса замка есть отличный пластиковый упор. Во время сборки замка снятую половинку корпуса нужно устанавливать так, чтобы низ U-образной пружины уперся в упор, как показано стрелкой на фото.

Пластиковый упор для пружины стоит усилить термоклеем. Заодно на верхнюю часть крышки стоит приклеить кусочек кожзама, что исключит бренчание замка. Усиление термоклеем и место приклейки кожзама показано стрелками на фото

Собрать всю конструкцию воедино довольно просто – вставляем в замок пряжку ремня, чтобы пружина была расслабленной, помогаем пружинке толкнуть вперед ось, мажем супер моментом нижнюю часть корпуса и аккуратно надеваем верхнюю часть корпуса, следя за тем, чтобы низ пружины попал на упор, сжимаем всю конструкцию и фиксируем ее от раскрытия изолентой. Как только клей схватит, изоленту можно снять – супер-момент этот сорт пластика клеит намертво.

Вот и все дела, замок после ремонта работает отлично.

Ремонт инерционного ремня безопасности

Со временем в ВАЗ 2110 начинает подклинивать ремень безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно. Либо зимой ремень тяжело вытягивается из катушки и приходится прикладывать большое усилие, чтобы пристегнуться.

Многие владельцы десяток сталкиваются с двумя неприятными моментами при использовании ремней безопасности:

  1. Заклинивает ремни безопасности, даже когда их вытягиваешь совсем медленно.
  2. Тугое вытягивание ремней безопасности на морозе

Согласно Правила ЕЭК ООН №14-05; 16-04, ГОСТ Р 41.14; 41.16.
Неисправности ремней (не держит замок, катушка лениво втягивает лямку или не фиксирует ее и т.п.) самому устранять нельзя ! Любое вмешательство в конструкцию или способ установки ремня безопасности снимает с их изготовителя ответственность за правильное функционирование ремня и полученные в аварии травмы.
Некоторые замки, втягивающие устройства и т.д. специально сделаны так, что после разборки собрать их уже нельзя. Но продувка сжатым воздухом — допустима;

Поэтому все действия с ремнями безопасности Вы делаете на свой страх и риск.
За любой ущерб и травмирование, связанное с вмешательством в ремни безопасности автор ответственности не несет.

Принцип работы ремней безопасности:
Блокиратор катушки сделан на основе храпового механизма, запираемого чувствительным элементом — маятником с полусферической опорой или металлическим шариком, расположенным в сфере большего диаметра . Шарик или маятник, смещаясь, через систему рычажков фиксируют за корпус храповую шестерню катушки. На ее оси на винтовых шлицах с малым углом установлен диск-маховичок. Когда лямку вытягивают медленно, диск за счет трения только вращается вместе с валом, не запирая катушку. При рывке ленты диск по инерции сильнее давит на винтовую поверхность, преодолевает силу трения и, сдвинувшись по винтовым шлицам, блокирует храповик

Читать еще:  Ока карбюратор или инжектор

Ремонт ремней безопасности ВАЗ 2110

Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:
Снимаем катушку ремней безопасности
. Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.
Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор. Либо можно полностью размотать ремень, блокиратор на той стороне, где на боковине пластмассовый квадратик.

Инерционная катушка: а — корпус; б — катушка; в — втягивающая спиральная пружина; г — инерционный механизм; д — шарик; е — управляющий храповик; ж — блокирующий храповик.

Если ошибочно разберете катушку с другой стороны, где находится сматывающая пружина, то имейте ввиду, что пружина может порезать руки и лицо. Поэтому лучше не ошибаться с выбором стороны 🙂

Снимаем крышку (нужно вытащить 4 пистона). Аккуратно, чтобы внутренности не рассыпались ! Крышку нужно снимать в горизонтальном положении.

Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика.
Рядом в прямоугольном корпусе с лапкой – шарик, который блокирует ремень при наклоне корпуса катушки.

Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.
Смазываем механизм катушки ремня безопасности. А смазывать нужно смазкой, которая не густеет на морозе (литол, шрус, фиол, моторное или трансмиссионное масло не подойдут). Необходима морозостойкая смазка Циатим201 (или ее аналог), либо хорошая силиконовая смазка.

Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.
То есть нужно уменьшить угол сгиба медной лапки так, чтобы при вертикальном положении катушки фиксатор не входил в зацепление с зубцами катушки.
Проверяем, чтобы при наклоне катушки фиксатор срабатывал.

Встречаются мнения, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.

Собираем все в обратной последовательности.
Теперь ремень безопасности работает отлично при любых морозах.

Восстановление работы ремня безопасности своими руками.

Ремень безопасности в автомобиле служит для защиты от получения тяжелых травм во время столкновений и резкого торможения. Для безопасности водителя и пассажиров нужно следить за исправностью работы ремней, а в случае их поломки следует отремонтировать или заменить. Ни в коем случае нельзя затягивать с ремонтом. В большинстве случаев, при лобовом столкновении, смертность происходить из-за вылета водителя из салона.

· Ремень, по причине старости блокирующей системы, не сматывается

· Неисправность роликового механизма

· При аварии сработала блокировка и замок заклинил

· При попытке неправильно пристегнуться

Устройство механизма ремня безопасности

Лямка из крепкого материала, замок, и устройство из шестеренок для втягивания это все из чего состоит механизм ремня безграмотности. Лямка закрепляется на кузове в трех местах.

Принцип работы механизма заключается в том, чтоб при плавном движении ремня катушка вращалась вместе с шестеренками, а при резком движении происходила блокировка.

Ремонт своими руками

1. Отверткой откручиваются 4 винта на накладке стойки двери внизу. Затем накладка аккуратно снимается движениями на себя и вверх.

2. Снимается ремень и крепится канцелярской скрепкой к специальному ушку.

3. Нужно снять болт держащий катушку и достать ее из кронштейна. Чтобы удержать ремень надо прикрепить его любой скрепкой к катушке.

4. Встряхнуть ремень, и по звуку определить где находится устройство блокировки. В том месте должен быть слышен характерный звук шарика.

5. В устройстве блокировки надо открутить 4 пистона и извлечь крышку горизонтально.

6. Катушку нужно разобрать до храповика. Рядом, в продолговатом корпусе с медной лапкой находится тот самый шарик, который блокирует ремень во время наклона катушки.

7. Затем нужно все хорошо почистить от грязи и старой смазки.

8. После, весь механизм хорошо смазывается морозостойкой смазкой.

9. После всего проделанного нужно согнуть медную скобу для уменьшения угла сгиба. Под весом шарика она разгибается при блокировке.

10. Последним этапом будет сборка всего механизма в обратном порядке.

Очень важно всю работу делать не спеша, правильно и аккуратно. Если допустить ошибку, то механизм очень быстро выйдет из строя и это может послужить причиной несчастного случая.
