Внутренний ШРУС — разборка и сборка

Для выполнения ремонтных работ по разборке ШРУСа вам потребуется емкость, в которую можно сложить шарики шарниров в порядке их извлечения (например изготовить желоб из уголка).

Разборка ШРУСа

2. Установив на губки тисков мягкие накладки, закрепляем шарнир в тисках. Перманентным маркером наносим метки на торцевые поверхности деталей шарнира, определяющие их взаимное расположение.

Полезный совет. При отсутствии такого «несмываемого» маркера метки можно нанести алмазным надфилем.

Предупреждение. Закрепляя ШРУС (внутренний шарнир) в тисках, будьте особенно осторожны с поверхностью, соприкасающейся с рабочей кромкой сальника коробки передач. Даже мелкие царапины на этой поверхности приведут к повреждению сальника.

3. Тонкой шлицевой отверткой извлекаем фиксатор из корпуса шарнира.

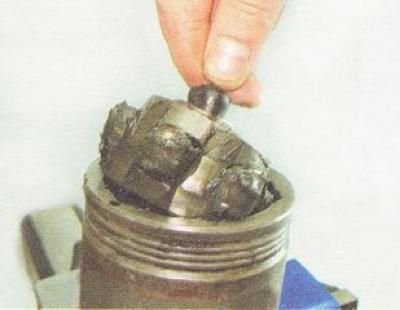

4. Извлекаем из корпуса шарнира внутреннюю обойму вместе с шариками и сепаратором.

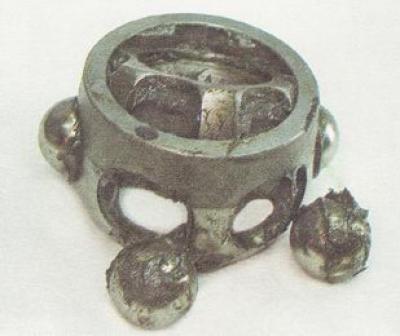

5. Положив сепаратор на чистую поверхность, слегка смещаем внутреннюю обойму вниз и вынимаем шарики из сепаратора. Шарики укладываем в подготовленный желоб, начиная от первого шарика, расположенного напротив метки, и далее по часовой стрелке. При сборке каждый шарик необходимо установить на то место, с которого он был снят.

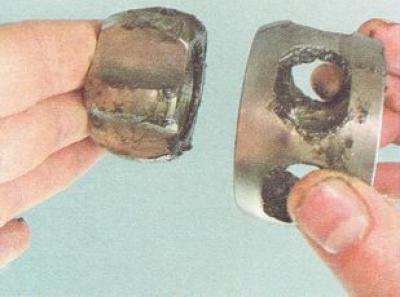

6. Повернув внутреннюю обойму внутри сепаратора так, чтобы ее шипы были расположены напротив окон сепаратора, извлекаем обойму из сепаратора.

7. Тщательно промываем в керосине все детали ШРУСа. Проверяем все детали на отсутствие каких-либо повреждений. При обнаружении на любой из деталей следов коррозии или износа, заменяем ШРУС в сборе. Применение шариков от другого ШРУСа не допускается.

Сборка ШРУСа

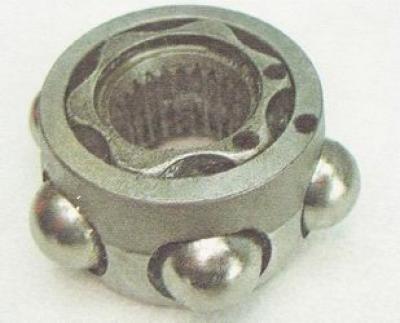

1. Совмещаем метки на внутренней обойме и сепараторе. Вставляем в сепаратор шарики, каждый на то место, откуда он был извлечен при разборке

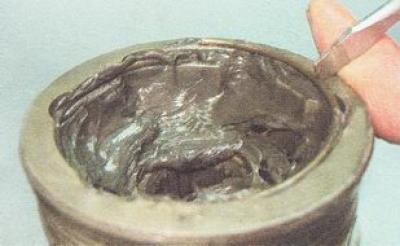

2. Закладываем в корпус шарнира третью часть смазки для ШРУСов (80 см. куб. на весь шарнир).

3. Совместив нанесенные при разборке шарнира метки, на сепараторе и корпусе шарнира, вставляем сепаратор в сборе с внутренней обоймой и шариками в корпус наружного шарнира (кольцевая проточка на обойме должна быть с наружной стороны шарнира).

4. Заполняем доступные полости сепаратора смазкой для ШРУСов и утапливаем сепаратор с обоймой в корпус шарнира. Оставшуюся часть смазки закладываем в шарнир, а также смазываем ею внутреннюю поверхность пыльника.

5. Шлицевой отверткой вставляем фиксатор в проточку корпуса шарнира.

7. Устанавливаем на автомобиль привод передних колес (см. «Установка», п. 1-5 “Привод ведущего колеса – снятие и установка”).

Разборка наружного шарнира ВАЗ-2109

Разборку шарнира проводите только в случае повреждения защитного чехла 8, когда возникает необходимость в замене смазки и для оценки состояния деталей.

Снятие и установку можно посмотреть в статье – “Привода колес ВАЗ-2109”

Для разборки наружного шарнира, приспособлением 67.7814.9508, снимите хомуты 5 и 9 и сдвиньте защитный чехол 8 по валу привода колеса (у привода правого колеса чехол подожмите или выверните).

Используя выколотку и молоток, сбейте с вала шарнир, прилагая усилие к обойме 3. Не допускается прилагать нагрузку к сепаратору.

Рис. 2 детали наружного шарнира:1—корпус шарнира; 2 — сепаратор; 3 — обойма;4—шарики

Рис. 3 Извлечение шариков из сепаратора
Перед разборкой краской или оселком отметьте взаимное положение обоймы 3, сепаратора 2 и корпуса 1 шарнира.

Закрепите наружный шарнир в тисках, как показано на рисунке. Наклоните обойму и сепаратор таким образом, чтобы один шарик возможно полнее вышел из паза корпуса шарнира.

Отверткой, изготовленной из мягкого материала, выдавите шарик из сепаратора.

Затем поверните все детали так, чтобы рядом расположенный шарик занял такое же положение, и выньте его из сепаратора.

Используя указанные приемы, выньте остальные шарики.

Последовательность удаления шариков может быть и другая — через шарик. допускается несильное постукивание по сепаратору или обойме предметом, изготовленным из мягкого материала.

Чрезмерное усилие поворота сепаратора недопустимо, так как возможна блокировка шариков, что затруднит дальнейшую разборку.

Извлечение сепаратора в сборе с обоймой из корпуса шарнира
Установите сепаратор с обоймой так, чтобы удлиненные окна сепаратора (отмечены стрелками на рисунке) расположились против выступов корпуса шарнира и выньте сепаратор в сборе с обоймой.

Рис. 5 Удаление из сепаратора обоймы
Выньте из сепаратора обойму, для чего один из выступов обоймы поместите в удлиненном окне сепаратора и выкатите обойму.

Еще раз промойте детали шарнира и проверьте состояние всех деталей.

Недопустимы трещины на перемычках сепаратора, глубокие вмятины на дорожках обоймы, значительные задиры и коррозия на рабочих поверхностях всех деталей.

Если визуально трудно определить величину износа деталей шарнира, то ее следует определить замером.

Предельная величина износа рабочих поверхностей деталей равна 0,1 мм.
Сборка наружного шарнира
Проводится в последовательности, обратной разборке с учетом следующего:
— перед сборкой все детали смажьте смазкой ШРУС-4;
— при установке сепаратора в сборе с обоймой в корпус шарнира обеспечьте совпадение меток, нанесенных перед разборкой;
— при установке шариков в сепаратор наклоните обойму приблизительно на угол в два раза больший, чем сепаратор;
— заполните шарнир смазкой ШРУС-4 в количестве 40 см 3
— установите новое стопорное кольцо в канавку вала строго по его центру, используя консистентную смазку.

Затем уприте вал в обойму так, чтобы сохранилась соосность кольца относительно вала и обоймы.

Резко ударьте по торцу вала привода колеса; при этом стопорное кольцо сожмется и проскользнет через отверстие обоймы;
На автомобиле может быть установлен привод колес, имеющий в наружном шарнире сепаратор с равными окнами. В этом случае для извлечения сепаратора с обоймой из корпуса шарнира и обоймы из сепаратора могут использоваться любые окна сепаратора.

— перед установкой хомутиков выпустите избыток воздуха из чехла, оттянув отверткой посадочный поясок чехла от вала привода;
— проверьте, нет ли трещин в зоне фиксирующих и стягивающих гнезд хомутов, их деформации и следов задевания на хомутах о дорожное покрытие. При их обнаружении замените хомуты новыми.

После сборки и смазки шарнир должен проворачиваться плавно, без заедания от усилия руки.

Разборка внутреннего шарнира
Проводится в следующей последовательности:
— снимите хомуты 5 и 9 и сдвиньте по валу защитный чехол 8 (у вала правого колеса чехол подожмите или вы верните);
— нанесите метки взаимного расположения разделяемых деталей;
— выньте из корпуса шарнира фиксатор 11, затем вал 10 в сборе с обоймой 3, сепаратором 6 и шариками 4;
— отверткой, изготовленной из мягкого материала, удалите шарики и выньте обойму из сепаратора;
— используя вышеуказанные приемы, разъедините детали шарнира, промойте их и внимательно проверьте состояние всех деталей.

Шарнир подлежит замене, если обнаружены трещины на перемычках сепаратора, глубокие вмятины на дорожках обоймы, значительные задиры и коррозия на рабочих поверхностях.

Если визуальная оценка износа деталей затруднена, то замерьте величину износа, которая не должна превышать 0,1 мм.
Сборка внутреннего шарнира
Проводится в последовательности, обратной разборке. При этом, прежде чем устанавливать обойму на шлицы вала, убедитесь, что кольцевая проточка обоймы под упорное кольцо установлена в сторону вала.

После сборки убедитесь, что обойма в сборе с сепаратором и шариками свободно перемещается по всей длине пазов корпуса от усилия руки.

В противном случае выявите причину заедания и при повреждении деталей замените шарнир в сборе.

Затем, убедившись в правильной сборке, заложите в шарнир 80 см 3 смазки ШРУС-4.

Перед установкой хомутов выпустите ‘избыток” воздуха из чехла, оттянув отверткой посадочный поясок чехла от вала привода. При этом шарнир и вал должны быть расположены соосно и размер “А” должен составлять 210 мм.

При установке защитных чехлов пользуйтесь оправкой 67.7853.9537.

Как выполняется правильно замена внутренних ШРУСов ВАЗ 2109

Разборка внутреннего ШРУСа авто ВАЗ 2109

ШРУС (шарнир равных угловых скоростей) передает крутящий момент на ведущее колесо автомобиля от коробки скоростей. Очень важно следить за исправностью узла, своевременно необходимо заменить внутренний ШРУС ВАЗ 2109, при обнаружении дефектов в конструкции.
На автомобиле модели ВАЗ 2109 монтируются два вида ШРУСов:

• От трансмиссии на вал крутящий момент передает внутренний ШРУС.
• Внешний элемент обеспечивает зацепление колеса со ступицей.

На ВАЗ 2109 внутренний ШРУС выходит со строя гораздо реже наружного.

Использование ШРУСов в авто ВАЗ 2109

Установку ШРУСов стали выполнять на переднеприводных автомобилях. Это связано с тем, что использование в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, как у заднеприводных машинах не обеспечивает нужное равенство угловых скоростей валов – ведомого и ведущего.
При применении такого устройства будет связано с увеличением габаритов узла, увеличивается цена изделия, а крутящий момент будет передаваться с большой пульсацией, которая будет возрастать при увеличении между валами угла. Конструкция ШРУСов предусматривает ресурс такой же, как и ресурс автомобиля, но при эксплуатации было выявлено, что износ элементов происходит быстрее, особенно наружных его частей.
Хотя их делают гибкими, из влаго- и морозостойких материалов, под действием внешних факторов служить долгое время деталь не может. На нее большое влияние оказывают постоянные деформации, большое количество абразива и влаги.
К тому же при ремонте или длительной эксплуатации автомобиля пыльник может получить повреждения, на защитной резинке могут появиться трещины, которые повлекут за собой выход элемента из строя. Повредиться может и вал, ведущий к ШРУСу.
Часто этот дефект трудно заметить невооруженным глазом, но с кривым валом работа будет не нормальной. Все это приводит к необходимости ремонта или замене шруса.

Как устроен внутренний ШРУС авто ВАЗ 2109

Для того, чтобы определить устройство конструкции ШРУС его можно разобрать.
Для этого:

• Шарнир сдвигается и снимается со шлицевого вала.
• Отверткой поддевается и удаляется пластмассовый упор, как показано на фото.

Удаление пластмассового упора

• Вал шарнира зажимается в тиски.

Совет: Для предотвращения вмятин на вале в тиски нужно вставить накладки, изготовленные из мягкого металла.

• Отверткой поддевается и снимается стопорное кольцо.

Вытаскивание стопорного кольца

• Пассатижами вынимается с обоймой и шариками сепаратор.
• Вытаскиваются отверткой шесть шариков.
• Отсоединяется от сепаратора обойма.

Если после демонтажа все детали в исправном состоянии узел можно собрать, предварительно вложив в его полость смазку, объемом 80 см3. Такое сложное на ВАЗ 2109 устройство ШРУСа внутреннего показывает, как сложно его разбирать и ремонтировать.
А в случае попадания грязи при повреждении защитного чехла могут прийти в негодность другие детали ШРУСа. Составные элементы изделия не взаимозаменяемы, поэтому лучшим вариантом будет для автомобиля ВАЗ 2109, замена внутреннего ШРУСа вместе с пыльником(см.Как выполняется замена пыльника).
Следы смазки, заметные на корпусе шарнира, говорят о порыве пыльника. Если масло подтекает в месте соединения КПП и приводной полуоси, то это указывает на износ сальника внутренней «гранаты», который требует замены.
Характерный «хруст» при движении авто на поворотах указывает на необходимость проверить шарниры угловых скоростей. Заметный «люфт» при покачивании руками приводной полуоси или хотя бы надорван чехол шарнира указывают на то, что нужназамена внутреннего ШРУСа ВАЗ 2109.

Как заменить внутренний ШРУС автомобиля ВАЗ 2109

Инструкция по замене внутреннего ШРУСа автомобиля ВАЗ 2109 своими руками предлагает такой порядок работ:

Совет: С коробки передач масло сливается после поднятия автомобиля. Если его качество хорошее, то оно используется второй раз, если есть отклонения от нормы лучше заменить новым, тогда это сэкономит время на выполнение такой же операции второй раз.

• Откручивается гайка ступицы.
• Нужно снять колесо.
• Открутить шаровую опору, что освободит стойку от нижнего рычага.
• Для обеспечения свободного хода наружного ШРУСа колесо нужно отвести в сторону.
• Выбивается из колеса наружная граната.
• Обе гранаты выбиваются из коробки передач.

Совет: Предотвратить попадание грязи и пыли в КП нужно прикрыть отверстие в ней.

• Осторожно, для исключения повреждения, приводной вал зажимается в тиски.
• Отпускается хомут, который пыльник удерживает на корпусе внутреннего ШРУСа. Для этого используется отвертка.
• Снимается пыльник. Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
• С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
• ШРУС и новый пыльник надеваются на вал.

Совет: На конце вала, со стороны внутреннего шарнира, устанавливается пластиковая заглушка.

• Внутренняя часть ШРУСа обильно смазывается смазкой.
• Нужно следить, чтобы направление привода и посадочное место изделия совпадали.

Как выполняется замена внутреннего ШРУСа на ВАЗ 2109хорошо видно на видео.

Установка приводного вала

• Монтируется новые стопорное и упорное кольца.
• После нанесения графитовой смазки на шлицы шарнира приводной вал ставится в корпус коробки передач.

Установка в КП приводного вала

• Фиксация вала в полуосевой шестерне.
• Установка узла в ступицу колеса.
• Окончательная сборка выполняется в обратной последовательности разборки.

На нашем сайте вы можете найти много полезной и нужной информации по этой теме.

Как произвести замену шрусов на ВАЗ-2109

ШРУС – один из важнейших элементов ходовой части такого автомобиля, как ВАЗ-2109. Данный термин является аббревиатурой образованной от названия узла – «шарнир равных углов скоростей». Невзирая на высокие нагрузки, он служит многие годы, если, конечно, машина в целом эксплуатируется правильно и получает регулярный уход. Беда в том, что идеальные условия создать практически нереально, а потому элемент нередко выходит из строя преждевременно. Изрядно укорачивают ресурс ШРУСа – плохие дороги, ненадлежащая манера езды, климатические особенности и т. д. Как его заменить на ВАЗ – расскажем далее.

Вероятные неисправности

В просторечье рассматриваемый узел многие владельцы ВАЗ именуют «гранатой» – именно на нее он внешне очень походит.

Чаще всего ШРУСы ломаются после того, как повреждаются пыльники. В этом случае в них начинает попадать грязь, песок и прочее. Посторонние частицы быстро разрушают узел, и его, разумеется, приходится менять.

Если испорченный пыльник будет обнаружен своевременно, то серьезной беды удается в большинстве случаев избежать. После его замены, ШРУС останется только промыть и вернуть на место. Когда же проблема остается вне поля зрения автовладельца ВАЗ, то велика вероятность, что граната придет в негодность буквально через 2-3 сотни километров пробега.

Признаком отказа ШРУСа становится характерный звук, напоминающий хруст гравия. Он возникает исключительно при повороте и наборе скорости. Подобный сигнал является основанием для неотложного осмотра шарнира и его замены.

По счастью, новый элемент стоит относительно дешево и продается практически в любом автомагазине. Однако экспериментировать не следует – берите лишь детали, изготовленные строго для ВАЗ-2109.

В целом заменить шарнир самостоятельно вовсе не трудно – достаточно обладать хоть небольшим опытом ремонта и базовым набором инструментов.

ШРУС – разновидности

В ВАЗ-2109 есть две пары ШРУСов:

Эта особенность схемы позволяет сохранить вращение колес как во время постоянной нагрузки на подвеску, так и при вхождении в повороты. Внутренний элемент отвечает за первую из упомянутых задач, а наружный ШРУС, соответственно, за вторую.

Замена наружного ШРУСа

Перед началом работы следует выяснить, какой именно ШРУС вышел из строя. Замена внутреннего элемента заметно отличается от аналогичной процедуры, касающейся наружного.

Как отмечалось выше, своевременно поменяв пыльники, в большинстве случаев удается избежать необходимости установки новых гранат. Если момент не упущен, то будет достаточно снять шарниры, а затем их:

• вымыть в бензине;
• смазать;
• вернуть на место.

Однако если проблема была выявлена с опозданием, то ШРУСы наверняка придется поменять.

Порядок действий следующий:

• установите машину на ручной тормоз и дополнительно подставьте под колеса стопоры;
• чуть приподнимите автомобиль домкратом и демонтируйте колесо;
• торцевым ключом свинтите со ступицы гайку (иногда, чтобы сорвать ее с места, потребуется несколько раз ударить монтировкой);
• отсоедините шаровую опору (удерживается снизу двумя болтами на 17 мм);
• вытащите рулевой наконечник из стойки;
• выверните руль для того, чтобы старый шарнир смог выйти без сложностей;
• молотком выбейте втулку ШРУСа из ступицы;
• старый пыльник просто разрежьте и снимите;
• внутреннюю часть гранаты (если она выпала) с помощью монтировки снимите с привода;
• натяните пыльник, помогая ему тонкой отверткой встать на место, и отогните его на привод, чтобы не мешал;
• стопорное кольцо от нового шарнира наденьте на привод (на его конце есть специальный паз);
• выдавите в гранату половину пакетика смазки (идет в комплекте);
• навинтите на втулку узла старую гайку (она защитит резьбу от повреждения);
• несколькими сильными ударами посадите ШРУС на привод до упора;
• остаток смазки поместите в основание пыльника;
• натяните резинку на ШРУС;
• прижмите пыльник одной рукой, а второй вращайте гранату, чтобы смазка распространилась по детали;
• зафиксируйте внешний и внутренние края резиновой защиты металлическими хомутиками (в комплекте не идут);
• свинтите старую гайку;
• верните на место ступицу;
• прикрутите шаровую опору;
• установите колесо.

Как поменять внутренний ШРУС

Для работы с внутренним ШРУСом придется полностью освободить весь привод. Первый этап:

• загоните машину на яму;
• слейте масло из КПП;
• снимите колесо;
• отвинтите гайку, удерживающую ступицу;
• вытащите палец рулевого наконечника;
• освободите привод;
• с помощью долота или крепкой отвертки выбейте внутренний ШРУС;
• осторожно извлеките привод;
• осмотрите сальник коробки передач – если он пропускает масло, то поменяйте и его;
• зажмите весь узел в тиски;
• снимите пыльник;
• удерживая ШРУС рукой за штырь, ударами молотка по обойме снимите его с привода;
• в новый элемент запустите специальную смазку (здесь ее понадобится вдвое больше, чем в случае с наружным);
• установите пыльник;
• ударами молотка насадите исправный шарнир на привод;
• верните узел в сборе на место;
• внутренний ШРУС вставьте в коробку передач;
• покрутите его, пока не услышите характерный щелчок, свидетельствующий, что он попал в шлицы;
• вылезайте из ямы;
• вставьте пробойник во втулку наружного ШРУСа;
• несколькими сильными ударами молотка вбейте внутренний шарнир в КПП (обратите внимание – ход довольно длинный);
• спуститесь в яму и убедитесь, что все встало на место;
• наденьте стойку со ступицей на наружный шарнир;
• закрутите гайку;
• зафиксируйте шаровую опору;
• присоедините рулевой наконечник;
• залейте масло в КПП;
• установите колесо.

Как нетрудно убедиться, поменять ШРУСы на рассматриваемой модели ВАЗ относительно просто. У квалифицированного слесаря вся работа занимает не более 20 минут. Самый сложный момент – это демонтаж внутреннего шарнира, но, по счастью, он выходит из строя очень редко, поскольку на этот элемент приходится меньше нагрузок.

Важно также приобрести качественные шарниры – в этом случае вы гарантированно проедете не одну тысячу километров до того, как придется вновь их менять. Также советуем крепить пыльники по краям металлическими хомутиками (продаются в сантехнических магазинах) – так резинка фиксируется лучше и надежнее защищает детали от загрязнений.

Сборка внутреннего шруса ваз 2109

Внимательная разборка незнакомых узлов и агрегатов – залог беспроблемной сборки. На практике не всегда получается уследить за всеми тонкостями и нюансами. К счастью, шарнир равно угловых скоростей нельзя назвать чрезмерно сложным узлом, поэтому, прочитав нашу статью и посмотрев прилагающиеся видео, вы будете знать, как собрать внутренний ШРУС.

В современных автомобилях для внутренних ШРУСов используется всего 2 вида конструкции.

• «Рцеппа» — применяется в подавляющем большинстве внешних гранат, а на некоторых автомобилях и в качестве внутреннего ШРУСа (к примеру, Фольксваген Транспортер Т4). Узел состоит из следующих частей: корпуса со шлицевой частью, входящей в ступицу колеса, сепаратора, обоймы, шариков и стопорного кольца.
• «Трипод» — трехшиповый шарнир, работающий в сравнительно небольших углах (до 25º). Тем не менее этого вполне достаточно для компенсации хода подвески, смещения силового агрегата и КПП в поворотах, при проезде неровностей, поэтому «Трипод» чаще всего используется для изготовления внутренних ШРУСов. Конструктивно состоит из корпуса, в котором выточены беговые дорожки, шарнира с роликами и стопорного кольца.

Рцеппа

В качестве примера возьмем внутренний шарнир равно угловых скоростей VW Transporter T4. Для того чтобы собрать шариковый ШРУС, вам нужно:

• зафиксировать приводной вал в тисках;
• одеть на вал пыльник с металлическим щитом;
• установить ограничивающее кольцо;
• корпус с сепаратором и внутренней обоймой можно собрать отдельно. Необходимо одеть сепаратор на обойму и поместить ее внутрь корпуса. Затем, выворачивая обойму и сепаратор, закладывать по одному шарику. На видео показан процесс сборки зафиксированного в тисках ШРУСа. Изначально на приводной вал одевается обойма, сепаратор и корпус. Затем, также как и в предыдущем случае, поочередно в пазы вставляются шарики.

Трипод

Собрать ШРУС триподного типа гораздо легче. Вам всего лишь необходимо:

• заранее установить на приводной вал пыльник;
• одеть на шлицы шарнир с роликами;
• зафиксировать шарнир, установив стопорное кольцо (на приводном валу для него имеется проточка);
• обильно смазать все трущиеся пары;
• установить корпус;
• зафиксировать пыльники;
• вручную разработать механизм, сделав несколько оборотов в разные стороны.

Для наглядного представления предлагаем посмотреть видео сборки наружного и внутреннего ШРУСов.

Важные моменты при замене

Полезные советы, которые не только помогут собрать внутренний ШРУС правильно, но и продлить жизнь шарнирам равно угловых скоростей в целом.

1. Если вы вовремя заметили порванный пыльник и ШРУС до момента разборки еще не начал хрустеть, можно обойтись промывкой узла и заменой смазки.
2. В качестве смазки нельзя использовать литол, солидол либо графитовую смазку. Допустима только специальная консистентная смазка для ШРУСов.
3. Если вы разбирали старый ШРУС, чтобы промыть его и заменить смазку, пометьте месторасположение обоймы, сепаратора относительно корпуса. При снятии шарики раскладывайте так, чтобы затем установить их на свои родные места.
4. Для промывки хорошо подойдет бензин, небольшая щетка и чистая ветошь.
5. Заводские обжимные хомуты считаются одноразовыми. Если вы их устанавливаете повторно, будьте готовы к тому, что при вывороте колеса (особенно в мороз) пыльник может сорваться. В итоге установка новой либо промывка старой гранаты пойдет насмарку. Обжать такие хомуты можно тонкими плоскогубцами.

Сжимать и разжимать стопорные кольца удобнее всего специальными щипцами. Без них сборка и разборка может потребовать больше времени и нервов.

Поводом для замены детали внутреннего узла шруса на вашем ВАЗ-2109 может послужить слышимый при выполнении поворота на трассе звук «хруста». Деталь шарниров равных угловых скоростей — ШРУС, как и любой узел авто имеет тенденцию к износу. Проверить состояние шруса можно прокачкой приводной полуоси. В том случае, если вы ощутите заметный люфт или обнаружите повреждение чехла шруса – эту деталь придется заменить.

ШРУС можно разбирать и ремонтировать только от большого безденежья и при обладании солидными технологическими навыками. Во всех остальных случаях эту деталь рекомендуется заменять целиком, в сборе. Повреждения ШРУСа могут быть вызваны как естественным износом, так и в результате попадания внутрь посторонних предметов после повреждения его чехла. Стоит отметить, что составные части этого узла не являются взаимно заменяемыми. Также признаком необходимости замены ШРУСа могут являться следы смазки на его чехле или на участке соединения коробки передач и приводной половины оси. Рассмотрим, как производится операция по замене ШРУС на модели ВАЗ 2109:

Извлеченную полуось зафиксируйте в подготовленные тиски. Так вы получите просторный доступ к деталям крепежных хомутов (внутреннему и наружному) этого узла. Снимите крепежные хомуты.

Передвиньте защитный чехол по направлению к внутреннему концу полуоси и выверните кожух на обратную сторону.

Весь ШРУС с применением выколоточного устройства необходимо снять с полуоси. Усилия необходимо прилагать к обойме снимаемой детали.

Обратите внимание, что на торце внутреннего конца полуоси имеется пластиковая заглушка. Не забудьте провести проверку ее наличия при обратной сборке узла, когда вы будете устанавливать вал привода на свое место.

Проведите проверку наличия и уровня смазки в размещаемом узле ШРУС. Ее количество должно составлять около 80-ти см3. При малом количестве смазки – пополните ее объем.

Установить ШРУС в сборе необходимо не очень сильно ударяя молотком через деревянную прокладку. Направление воздействия следует направлять на наружный торец полуоси. Сигналом к окончанию воздействия станет фиксация узла ШРУС. При проведении установки не допускайте попадания грязи в узел ШРУСа.

Перед установкой чехла защиты ШРУС, отожмите отверткой с плоским жалом его край. После попадания внутрь воздуха чехол расправится.

При установке пыльника внутреннего узла ШРУС, выдерживайте расстояние в 21 сантиметр между ближним краем чехла и внутренним краем хвостовика. Затяните фиксирующие хомуты посредством использования специальных клещей.

Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого необходимо и как проводится замена

Здрасти, почетаемые автовладельцы! Приветствуем всех автовладельцев, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на российском рынке легковых автомобилей произошла смена ценностей.

У заднеприводной «классики» появились достойные соперники, шансы которых на получение более больших позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономный и оживленный мотор и, естественно, фронтальный привод, стали теми различительными чертами, которые дозволили новым моделям стать объектом желаний тыщ автовладельцев.

Новенькая машина востребовала от мастеров автосервисов и их хозяев получения познаний и совсем новых способностей в ремонте узлов, которые на прежних моделях не встречались. Одна из самых таинственных деталей, которая нередко заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. Замена шруса ваз 2109: извлекание внутреннего шруса поддев его шруса ваз 2109 видео. За всё хорошее рано или поздно приходится платить.

Смотрите:

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Замена шруса на ваз 2110 своими руками, признаки неисправности, расположение и предназначение. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать. Замена наружного и внутреннего шруса | ремонт ваз 2110. В этой связи важно постоянно заботиться об их состоянии.

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Замена внутреннего ШРУСа на ВАЗ 2108, 2109, 2110, 2112, 2114.

РЕМКОМПЛЕКТ ДЛЯ ЛОБОВОГО СТЕКЛА Замена внутреннего ШРУСа на ВАЗ 2108, 2109, 2110, 2112, .

ЗАМЕНА ВНУТРЕННЕГО ШРУСА (ГРАНАТЫ). замена наружного и внутреннего шруса привода на ваз 2110, 2112, калина, гранта, приора, 2109,. ВАЗ 2114

Замена гранаты на Ваз 2114 Юлмарт — Группа Вконтакте — Подписывайтесь!

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сайлентблоки ваз 2109 – замена важных элементов. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

• приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
• автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
• под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Смотрите:

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Инструкция по замене шруса на ваз 2109 своими руками + фото и видео процесса. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. замена ремня грм ваз 2109 как поменять ремень грм на ваз 2108,09 как за 5 минут. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Замена наружного и внутреннего шруса привода на ваз 2110. Замена внутреннего шруса ваз 2109: инструкция по. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.

Источники:

http://www.vazbook.ru/10/2110/transmission/drive/vnutrenniy-shrus-razborka-i-sborka
http://autoruk.ru/vaz-2108-2170/transmissiya/razborka-i-sborka-shrus-vaz-2109
http://masteravaza.ru/hodovka/kolesa/zamena-vnutrennih-shrusov-vaz-2109-720
http://ladaprofi.ru/vaz-2109/kak-proizvesti-zamenu-shrusov-na-vaz-2109.html
http://litezona.ru/sborka-vnutrennego-shrusa-vaz-2109/
