Замена регулятора холостого хода ваз 2110

Тюнинг и ремонт ВАЗ 2110

Регулятор холостого хода это деталь, благодаря которой двигатель удерживает оптимальные холостые обороты, тем самым экономя топливо и продлевая срок службы механизмов двигателя. К тому же данный клапан отвечает и за повышение оборотов при запуске холодного двигателя. Находится РХХ по левую сторону в дроссельном узле. В его состав входит: пружина, шток с иглой конусной и электродвигатель шаговый.

Принцип действия РХХ ВАЗ 2110 заключается в открытии и закрытии канала, проходящего мимо ДЗ (дроссельной заслонки). При работе мотора, ДОКВ (датчик оборотов коленвала) передает скорость вращения коленвала на контроллер. Он в свою очередь рассчитывает, стоит ли открыть или закрыть канал и передает свое решение регулятору холостого хода. РХХ исполняет команду, тем самым увеличивая или уменьшая подачу топлива.

Обороты двигателя начинают плавать
При переключении на нейтральную передачу глохнет двигатель
Даже с нормальной температурой двигателя обороты плавают
При запуске холодного двигателя обороты не вырастают
Не возможен старт двигателя при нажатой педали акселератора
При включении печки, фар, магнитолы – падают обороты.

Но не спешите сразу же менять РХХ, увидев, что у вашего ВАЗ 2110 есть такие симптомы, так как они могут возникать и при других поломках. Сначала убедитесь на все 100 %, что причина именно в нем.

Замену данной детали можно произвести и на станции техобслуживания, но зачем отдавать лишние деньги, когда этот процесс не займет у вас много времени.

Замена РХХ на ВАЗ 2110.

Откидываем «минус» с АКБ.
Выньте защелку с жгутом проводов из дроссельного патрубка идущие на регулятор.

3. Откручиваем пару винтов крепления регулятора холостого хода ВАЗ 2110. Выкручивайте их аккуратно, так как очень часто они имеют свойство падать. Лучше открутить сначала левый, затем подать на себя РХХ и выкрутить правый. При таком действии винты будут в фланце.

4. Ну и теперь необходимо установить новый регулятор. Процедура эта аналогична съему, только в обратном порядке. Для облегчения можете уплотнительное кольцо смазать маслом.
5. Нужно теперь произвести калибровку РХХ, но не пугайтесь, это очень просто:
А) Подключите «минус» на АКБ
Б) Произведите включение зажигания (не заводя двигатель) секунд на 10
В) Зажигание можно выключить.
Вот это и есть весь процесс калибровки РХХ ВАЗ 2110.

Для тех, кто перед началом ремонта не снимал минусовую клемму с аккумулятора, советую все-таки проделать данную операцию в конце. Так как не откидывая минус калибровку регулятор не пройдет.

Вот и все, другие виды ремонта и доработок вы можете посмотреть здесь РЕМОНТ И ДОРАБОТКА ВАЗ.

Замена датчика холостого хода на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик холостого хода – благодаря нему у автомобиля холостой ход (Сокращённо ХХ) есть, если его убрать или если данный датчик выйдет из строя, то ХХ просто не будет и автомобиль постоянно глохнуть будет, но всё же данный датчик живет довольно долгую жизнь и на следующий день после покупки нового датчика он у Вас не выйдет из строя (Это если заводской хороший датчик), работает датчик по принципу регулятора ХХ (Это кстати самое правильное его название: «Регулятор Холостого Хода»), в двух словах, у датчика есть шток (Цифра 5), у дроссельного узла есть байпасный канал (Цифра 3), сама же дроссельная заслонка (Цифра 1) стоит в одном и том же положении пока машина работает на холостом ходу и пока двигатель работает, весь воздух который подаётся в него через воздушный фильтр, проходит не через заслонку, а именно через байпасный канал и в зависимости от того на сколько выдвинут шток у датчика, движок и работает, приведём пример, Вы заводите автомобиль и он прогревается пока двигатель холодный, первым делом в работу вступает ЭБУ (Мозги у автомобиля), он считывает показания с температурного датчика (Это тот который температуру двигателя определяет, а если быть более точнее, то температуру Охлаждающей Жидкости) и определяет движок холодный или уже прогрет, допустим ЭБУ посчитал с датчика что движок холодный, тогда в это время шток у датчика холостого хода полностью утапливается и в связи с чем, появляется большой зазор между штоком и байпасным каналом, благодаря чему воздуха будет гораздо больше залетать в сам двигатель автомобиля и ХХ увеличится, по мере прогрева, шток закрывает байпасный канал и оставляет совсем маленький зазор, благодаря чему ХХ падает до нормы (Автомобиль прогрелся).

Примечание!
Чтобы заменить датчик ХХ, будет нужна: Отвёртка короткая (Длинной там не подлезть), а так же мульти-метра с функцией омметра и вольтметра благодаря которому можно определить работает датчик или же нет, ну и два провода понадобятся (Концы у них обязательно должны быть оголены или иметь крокодильчики)!

Краткое содержание:

Где находится датчик холостого хода?
Находит он на самом дроссельном узле и располагается под датчиком положения дроссельной заслонки, крепится датчик ХХ на двух винтах и к нему подсоединяется колодка проводов идущая от ЭБУ (Мозгов автомобиля), добраться до данного датчика у Вас не составит никакого труда, а для большего понимания, на фото чуть ниже датчик ХХ указан стрелкой.

Когда нужно менять датчик холостого хода?
Когда датчик ломается, у него шток перестаёт ходить (Перемещаться), а вот в каком именно положении у Вас останется шток когда датчик выйдет из строя, никто не знает, как мы уже указали чуть выше, если шток полностью открыт повышается ХХ ход у автомобиля (Он может даже и до 1500 тыс., доходить), если он закрыт то наоборот ХХ уменьшается, в связи с этим, если датчик выйдет из строя в лютый мороз и при том условии что шток закрыт будет, то автомобиль попросту не заведётся, так как движку не хватит 800 тыс. оборотов, чтобы просто прогреться, если выйдет из строя в полностью открытом положении, то значительно увеличится расход топлива и двигатель работать громче будет и кой что ещё Вы должны знать, при езде, датчик ХХ тоже играет важную роль, а именно во время езды когда Вы ногу полностью убираете с газа, заслонка закрывается а шток чуть утапливается в датчик ХХ чтобы байпасный канал чуть приоткрылся, вить если шток будет полностью выдвинут, то байпасный канал окажется закрыт и зазора в дроссельной заслонки не хватит чтобы двигатель нормально запитался воздухом, одним словом, машина сразу же заглохнет после скидывания педали газа, если шток у датчика ХХ будет полностью выдвинут и закроет байпасный канал, через который тоже обязательно должно проходить чутка воздуха.

Как заменить датчик холостого хода на ВАЗ 2110-ВАЗ 2112?

Снятие:
1. Перед проведением работ, скиньте в начале клемму минус с АКБ (Как скинуть клемму, читайте в статье: «Замена Аккумулятора на ВАЗ»), теперь отсоедините колодку проводов (Указана красной стрелкой) от датчика ХХ, она за счёт фиксатора держится, поэтому его освободить не забудьте, чтобы колодка отсоединилась, потом возьмите тестер и включите на нём функцию вольтметра, идущий минусовой провод от вольтметра киньте на кузов или на двигатель (В общем на массу), а плюсовой на вывод A в начале, а потом на вывод D (Данные выводы обозначены, хорошенько присмотритесь к колодки проводов которую Вы отсоединили, там над каждым выводом буква стоит, ищите ту которая именно нужна Вам и к ней провод плюс подсоединяйте), при подсоединение прибора, во всех случаях он должен будет выдать показания не менее 12 Вольт, если меньше или вообще никаких не выдал, то у Вас либо аккумулятор разряжен, либо с проводкой что то, либо с ЭБУ и кстати, когда проверять будете проводку, клемму минус подсоедините обратно чтобы АКБ ток давал, после проверки (Если окажется что с проводкой всё в порядке), снова скиньте клемму и приступайте к снятию датчика с автомобиля, как мы уже сказали он крепится на винтах которые указаны синими стрелками (Там их всего два, Вы их сразу найдёте).

Установка:
Устанавливается новый датчик в обратном порядке снятию, но вот проделать кой какую операцию всё же придётся, а именно будет нужно утопить шток датчика во внутрь, если он будет выступать более чем на 23 мм (Это измеряется линейкой или штангенциркулем, более подробно смотрите на фото 1 ниже), для этого два оголённых провода будет нужно (Они только в концах должны быть оголены), подсоединить к датчику и к АКБ, первый провод кидайте на положительный вывод АКБ и другим концом на вывод D самого датчика (см. фото 2), этот провод нужно будет после подсоединения заизолировать, второй же провод на минус к клемму АКБ кинуть придётся, а другим концом кратковременно касаемся вывода С датчика и эту операцию проделывайте до тех пор, пока шток не зайдёт во внутрь датчика ХХ.

Примечание!
Если Вы не уверенны в том что датчик неисправен, то его можно проверить, для этого включите прибор и включите на нём функцию омметра, затем подсоедините щупы идущие от прибора к самому датчику, а именно к выводам его, подсоединять нужно следующим образом, один провод касается вывода А, а другой вывода В (Прибор должен будет показать сопротивление около 53 Ом), то же самое и с выводом C-D проделайте (Те же данные омметра выдать должен будет), если так и есть, то проверьте ещё и сопротивление между выводами А-С и между выводами B-D которое должно будет стремится к бесконечности (Как правило бесконечность на приборах, это либо 1 с точной «1.», либо просто 0, т.е. значение не поменялось), если обе проверки дали именно то, что мы указали, то датчик ХХ полностью исправен и не нуждается в замене, только перед установкой старого датчика, посмотрите на его уплотнительное кольцо (Оно выполнено из резины), при необходимости замените кольцо на новое!

Дополнительный видео-ролик:
Более подробно посмотреть на процесс замены датчика ХХ, Вы можете в ролике который мы закрепили ниже:

Плавают обороты холостого хода на ВАЗ 2110, диагностика и замена РХХ

Многие недооценивают значение датчики, или же регулятора холостого хода. Но на самом деле именно от правильной работы РХХ зависит стабильность оборотов. Также он позволяет машине не заглохнуть, когда рычаг коробки переключения передач оказывается в промежуточном положении.

В данном материале мы поговорим о значении, устройстве, признаках неисправности данного устройства. А также расскажем, как своими руками можно достаточно легко выполнить замену РХХ.

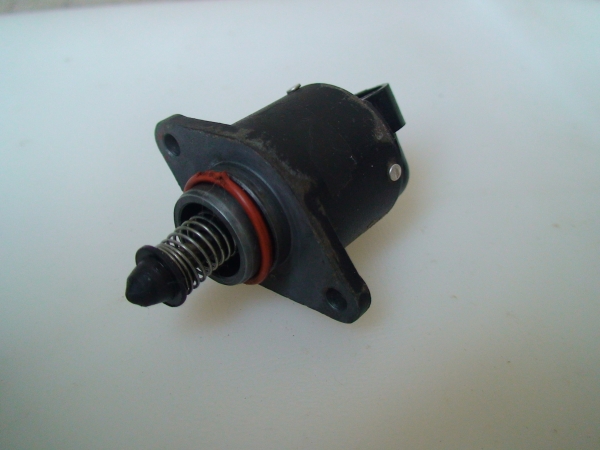

Внешний вид устройства

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

• Шаговый электродвигатель;
• Пружина;
• Шток с иглой на конце.

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Как он работает

Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.

Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

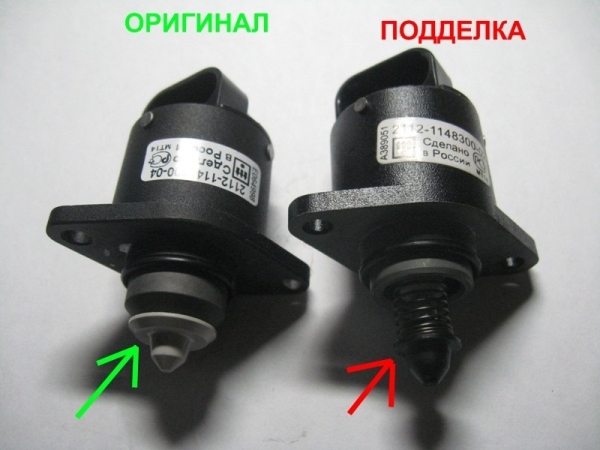

Подделка и оригинал

1. На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
2. На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
3. На подделках пружина выполнена в белом цвете и обладает более частой навивкой. В оригинале навивка реже, а сама пружина черная.
4. Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
5. Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
6. На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
7. На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

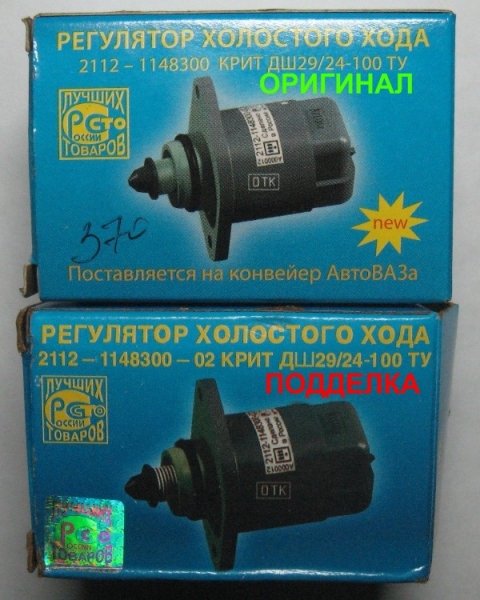

Разница в коробках

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться. Особое внимание при очищении уделяйте игле со штоком.

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Замена

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

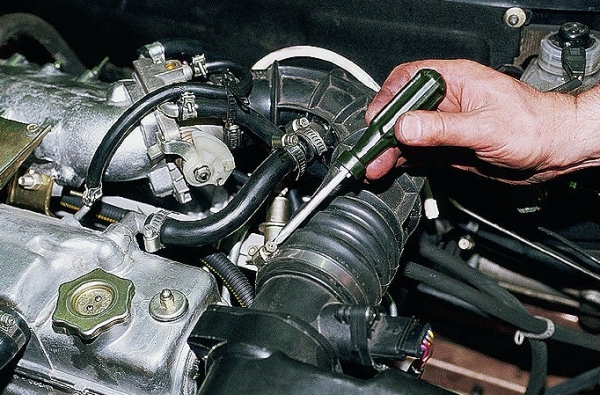

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

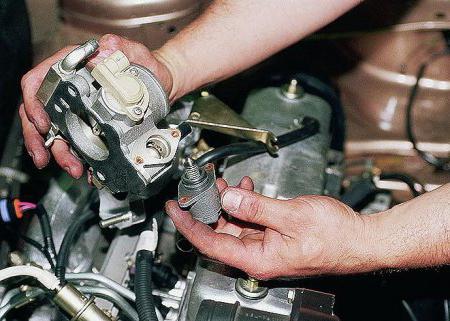

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

labavto.com

Датчик холостого хода в любом автомобиле, в том числе ВАЗ 2110, обеспечивает стабильность оборотов силового агрегата во время езды. Многие автолюбители недооценивают роль этого устройства в работе мотора, а зря. Подробнее о принципе работы, неисправностях и чистке регулятора вы сможете узнать из этой статьи.

Характеристика РХХ

Для начала рассмотрим основные характеристики ДХХ. Для чего нужно устройство, где оно может располагаться и какой принцип действия регулятора.

Роль устройства

На инжекторных моторах датчик холостого хода на ВАЗ 2110 необходим для обеспечения контроля стабильной работы ДВС. Одной из основных функций контроллера является прогрев двигателя, если температура окружающей среды низкая. Среди наших соотечественников бытует мнение, что инжекторные силовые агрегаты прогревать не нужно, но это неправильно. Силовой агрегат в любом случае должен прогреваться перед тем, как его можно будет использовать на полную мощность. В противном случае это может отразиться на ресурсе эксплуатации ДВС в целом.

РХХ для отечественной «десятки»

Где находится?

Как найти устройство и где оно может располагаться на «десятке»? Перед тем, как мы расскажем, где находится датчик на инжекторе ВАЗ 2110, необходимо знать, как выглядит регулятор. По внешнему виду он представляет собой небольшой элеметромоторчик, его основные составляющие части — это шаговый двигатель, пружинка и специальный шток с иголкой на конце. Что касается места установки, то контроллер расположенный рядом с механизмом, обеспечивающим изменение положения дросселя и фиксируется но, как видно по фото, на болтах.

Принцип действия

Предназначение датчика РХХ заключается в регулировке объема подаваемого бензина, то есть контроллер может передавать данные об увеличении или уменьшении объема бензина. Следует отметить, что устройство функционирует только при включении холостых оборотов. Регулятор выполняет свои функции путем выдвигания либо втягиванию иголки, расположенной на конце штока. Что касается непосредственно иглы, то она отвечает за открытие или закрытие канала, необходимого для подачи топлива (автор видео о том, как отличить оригинал от подделки — канал AutoLife).

Признаки неисправности РХХ

Как понять, что на ВАЗ 2110 датчик стал работать некорректно или произошла его поломка?

Признаки неисправности, которые свидетельствуют о том, что необходима замена регулятора, такие:

1. При движении на холостом ходу обороты двигателя начинают плавать.
2. Силовой агрегат становится труднее запустить, даже если нажимать на педаль газа.
3. На полностью прогретом моторе водитель не может увеличить обороты.
4. В некоторых случаях силовой агрегат может и вовсе произвольно глохнуть, в частности, когда водитель включает нейтральную скорость.
5. Если вы включите устройства, потребляющие энергию, к примеру, кондиционер, оптику, аудиосистему, то обороты начнут заметно падать.

Через регулятор ХХ проходит воздух, а не бензин. И если начали плавать обороты, не спешите покупать новый, просто снимите прочистите сам регулятор и канал, где он работает чисткой для карбюратора. Если не поможет, тогда замена.

Руководство по замене

При обнаружении неполадок ДХХ нужно поменять.

Если вы не знаете, как заменить датчик холостого хода ВАЗ 2110, то в этом нет ничего сложного:

1. Сначала отключите аккумулятор, после чего можно отсоединить провод питания от устройства. Если речь идет об инжекторе, то для отключения колодки нужно только нажать на соответствующий фиксатор.
2. После этого необходимо выкрутить левый, а затем правый болт крепления. Сам датчик после этих действий нужно демонтировать. Заменяемый регулятор необходимо демонтировать, а затем уплотнительную резинку нового устройства нужно обработать моторной жидкостью. Старый уплотнитель лучше не использовать, особенно, если на нем имеются следы повреждений или трещины. Место монтажа контроллера нужно тщательно вытереть, после чего устройство можно поставить и подключить обратно колодку с проводами.
3. Далее, на несколько минут следует включить зажигание, после чего его надо будет отключить. На этом процедура замены завершена, как видите, в этом нет ничего сложного.

Демонтаж устройства с двигателя

Как проверить устройство на исправность?

Перед тем, как проверить датчик, подготовьте тестер — без него диагностика будет невозможной:

1. Сначала нужно потянуть за рычаг стояночного тормоза, затем отключается колодка с проводами регулятора.
2. При помощи тестера производится диагностика напряжения в электроцепи контроллера, при этом отрицательный вывод подключается к мотору, а положительный — к выводам А:D. Эти выводы отмечены на колодке.
3. Далее, активируется зажигание, производится диагностика параметров, который выдал контроллер — они должны составлять 12 вольт. Если диагностика показала меньшие показатели, вероятнее всего, разрядился АКБ. При отсутствии напряжения полностью нежно произвести диагностику электроцепи, а также ЭБУ.
4. Затем клеммы тестера нужно подсоединить к колодке — в первую очередь к выводам А и В, а затем С и D. Уровень сопротивления в данном случае должен составлять около 53 Ом.
5. После этих действий следует произвести диагностику пар выводов А и С, а также В и D. Если контроллер полностью рабочий, то сопротивление будет стремиться к бесконечности:

При несоответствии параметров производится замена регулятора. Есть еще один вариант диагностики — более простой, но менее точный. Для его реализации нужно будет в открученном положении подключить колодку и включить зажигание. Если регулятор рабочий, то при подключении питания шток с иглой должен изменить положение, если же контроллер не рабочий, то этого не произойдет.

Особенности чистки РХХ

Для очистки вам потребуется специальное средство для промывки карбюратора:

1. С регулятора снимается колодка, на ватную палочку наносится средство и производится очистка контактов.
2. Потом нужно выкрутить болты фиксации регулятора, устройство извлекается из места монтажа.
3. Если на корпусе имеются следы моторной жидкости, то кроме самого регулятора, нужно будет прочистить дроссель. Средство для очистки брызгается на иголку с пружинкой, после чего элемент необходимо просушить.

Извините, в настоящее время нет доступных опросов.

Видео «Наглядная инструкция по замене»

Более подробная и наглядная инструкция по замене устройства приведена на видео ниже (автор ролика — канал В гараже у Сандро).

Регулятор холостого хода ВАЗ-2110

На ВАЗ-2110, оснащенных двигателями с инжекторной системой питания, поддержка оборотов коленчатого вала силовой установки на холостом ходу осуществляется регулятором ХХ (РХХ)

В задачу этого элемента входит стабилизация и удержание на заданном уровне оборотов коленвала при разных условиях – резком отпускании педали газа, создании значительной нагрузки на бортовую сеть (при включении отопителя, фар и пр.).
Неисправность регулятора холостого хода ВАЗ-2110 на работоспособность двигателя не влияет, но отсутствие холостого хода доставляет ряд неудобств при эксплуатации авто.

Принцип работы РХХ ВАЗ-2110

Рассмотрим принцип работы регулятора ХХ. Этот элемент входит в конструкцию дроссельного узла, которым осуществляется дозирование воздуха, поступающего в цилиндры.

При отпущенной педали газа заслонка дроссельного узла перекрывает основной канал поступления воздуха. Чтобы обеспечить работу мотора при таком положении заслонки, в корпусе дроссельного узла проделан дополнительный канал небольшого сечения, по которому воздух подается в цилиндры, обходя заслонку.
Регулятор холостого хода предназначен для изменения сечения дополнительного канала, что позволяет ЭБУ поддерживать обороты независимо от условий.

Функционирует все так: регулятор ХХ при закрывании дроссельной заслонки приоткрывает обходной канал. С помощью датчика массового расхода воздуха определяется количество воздуха, поступившего через дополнительный канал. На основе этой информации ЭБУ регулирует количество впрыскиваемого топлива. Используя данные с других датчиков, блок управления определяет обороты коленчатого вала и, если они не соответствуют норме, посылает импульс на РХХ, чтобы путем изменения сечения канала стабилизировать работу мотора.

Признаки неисправности

Регулятор холостого хода ВАЗ-2110 – конструктивно простой механизм, состоящий из шагового электромоторчика и подпружиненной иглы, смещение которой и приводит к изменению сечения канала.
Но несмотря на простоту конструкции, ломается эта деталь нередко. Симптомы поломки регулятора ХХ:

• Нестабильные «плавающие» обороты коленвала при режиме работы «холостой ход»;
• Несоответствие оборотов нормальному показателю (800-850 об/мин);
• Самопроизвольная остановка силовой установки при отпускании педали газа;
• Отсутствие повышенных оборотов при пуске «холодного» мотора (режим «прогрева»);
• Просадка оборотов после создания нагрузки на бортовую сеть;

Примечательно, что такие симптомы «дает» также неисправность датчика положения заслонки (ДПДЗ). Но распознать, какой из датчиков неисправен, несложно.

Регулятор ХХ является исполнительным устройством, и «обратной связи» у него с ЭБУ нет. Поэтому под самодиагностику этот датчик не попадает. В результате, поломка регулятора проявляется только двигателем. Что касается ДПДЗ, то этот элемент проверяется системой, и в случае его неисправности будет загораться «Check engine».

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Найти регулятор (установлен на дроссельном узле).
3. Отсоединить проводку (предварительно воздействовав на фиксатор).
4. Выкрутить два винта крепления;
5. Извлечь регулятор.

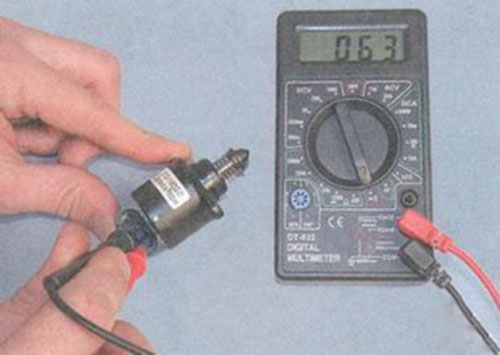

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

1. Снимаем датчик с авто.
2. Подсоединяем обратно к нему колодку с проводами.
3. Запитываем бортовую сеть (подключаем АКБ).
4. Держа регулятор в руке, прикладываем к нему палец.
5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.
Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.
Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

Выбираем регулятор на замену

На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА).
При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета. Высота выступа иглы над корпусом составляет 23 мм.

Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.

Видео: Обзор регуляторов холостого хода ВАЗ

Источники:

http://vaz2110-remont.ru/kak-proverit-i-zamenit-rxx.html
http://vaz-russia.com/remont-vaz-2110/zamena-datchika-holostogo-hoda-na-vaz-2110-vaz-2111-vaz-2112.html
http://luxvaz.ru/vaz-2110/226-regulyator-holostogo-hoda.html
http://labavto.com/vaz/2110/remont-i-zamena-datchika-holostogo-hoda/
http://topmekhanik.ru/regulyator-hh-vaz-2110/
