Замена резинок на форсунках ваз 2110

Замена резинок на форсунках ваз 2110

Недели две назад заметил что, поднялся расход топлива, провал при трогании, нестабильная работа двигателя при пуске утром (потряхивало). В итоге сегодня заехал на диагностику (у себя на работе). При подключении к компьютеру, выявилась ошибка (бедная смесь) значит где то тянет воздух. Начали проливать бензином форсунки и все четыре подсасывали воздух, при чём очень сильно. Вывод: замена уплотнительных колец.

Замена колец, заняло 10 минут
Откручиваем с двух сторон, два болта шестиграника

Уплотнительное кольцо служит преградой для попадания “лишнего ” воздуха. В этой статье я уже писал, что изношенные нижние уплотнительные кольца форсунок приводят к неустойчивой работе двигателя. Форсунки своей нижней частью вставляются в коллектор или в головку блока, как раз в то место, где самая высокая температура.

Из-за этого уплотнительные резинки со временем теряют эластичность, начинают пропускать воздух. Для верхних уплотнительных колец дела обстоят немного лучше: находясь в топливной рейке и охлаждаясь бензином, уплотнительные кольца долго не теряют эластичность.

Замена уплотнительных колец

После того как форсунки извлечены из топливной рейки, снимаем старые кольца, снимаются они довольно просто – «стягиванием». Если нижняя резинка «задубела», ее можно срезать ножом или другим острым предметом, натягиваем новые кольца на посадочные места.

Затем наружную поверхность уплотнительного кольца смазываем моторным маслом для того, чтобы оно плавно встало на свое место. Будьте аккуратны при установке форсунки в топливную рейку – механическое повреждение уплотнительного кольца может привести к тому, что оно начнет пропускать бензин, а это пожароопасно.

Когда топливная рейка будет установлена на двигатель, форсунки нужно пошевелить влево и вправо, если уплотнительные кольца установлены правильно, форсунки будут двигаться без заедания.

Всё о подмене и ремонте форсунок на автомобилях ВАЗ 2110–2112

Инжекторные авто ВАЗ 2110, 2111, 2112 оснащаются ввезенными форсунками. Это придаёт моделям завышенную стойкость к плохому горючему и наращивает ресурс мотора. Обладатели автомобилей десятого семейства ВАЗ могут без помощи других чинить и поменять форсунки, если в этом есть необходимость. Этапы подмены клапанов не представляют особенной трудности даже для новичков.

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И любой из их, независимо от маркировки и года выпуска, может быть заменён на другой.

Форсунки Bosch обычно делаются в чёрном корпусе

При подборе существует только одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

Форсунка фирсы Siemens имеет синий наконечник

Читайте так же

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива.

Признаки неисправности

Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

  • провалы в работе мотора;
  • увеличенное потребление горючего;
  • нестабильность холостого хода;
  • потеря мощности;
  • чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Можно ли определить причину неисправности самостоятельно

Причинами неисправности форсунок часто является их засорение. При использовании некачественного топлива распылитель форсунки со временем забивается отложениями бензина, из-за чего его пропускная способность постепенно снижается. Соответственно, в мотор уже не поступает достаточного объёма горючего, поэтому резко понижается мощность двигателя и ухудшается динамика автомобиля.

К тому же возможна потеря герметичности резинового уплотнителя или кольца. В этом случае форсунка будет протекать, из-за чего в системе не будет образовываться необходимое давление.

Необходимо отметить, что ресурс форсунок на ВАЗ 2110–2112, установленный производителем, не превышает 150 тысяч километров пробега.

Видео: как разобрать и поменять форсунки на ВАЗ 21102

Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

  1. С заднего ряда сидений откинуть подушку.
  2. Под ней находится люк топливного бака.
  3. Открутить винты крепления люка.
  4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

Как снять форсунки с ваз 2110

в этом видео объясню как снять форсунки с 2110. Огромное Вам спасибо за просмотры моих видео, расскажите друзь.

Снятие форсунок с ваз 2112 8 клапанник

подпишитесь на наш канал.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

  • рожковый ключ на 17;
  • плоскую отвёртку с узким лезвием;
  • крестовую отвёртку;
  • шестигранный ключ на 6;
  • ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

  1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
  2. Снять жгуты проводов с форсунок.
  3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
  4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
  5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
  6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.

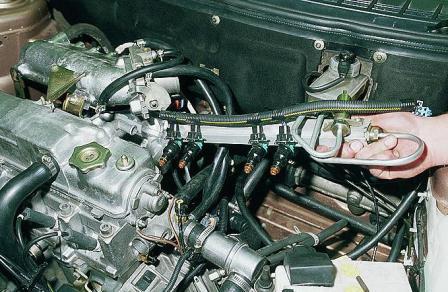

  7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
  8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
  9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Читайте так же

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

  • нет видимых деформаций на корпусе;
  • форсунка ещё не выработала свой ресурс;
  • автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.

Видео: простой способ прочистки форсунок с помощью ремкомплекта

Процедура чистки и замены уплотнительных резинок

Лучше всего демонтировать форсунки с топливной рампы и каждую из них продуть и прочистить, а заодно и осмотреть на предмет износа колец. Такой способ имеет огромное преимущество перед применением присадки, так как можно визуально проверить, насколько качественно были проведены восстановительные работы.

Каким инструментом можно сделать ремонт

Для выполнения демонтажа и замены уплотнителей потребуются:

  • ромбовидный ключ на 8;
  • очиститель карбюратора;
  • баллончик со сжатым воздухом;
  • резиновый шланг (можно использовать вакуумник);
  • шприц с выходным диаметром 10 мм;
  • провод длиной примерно 2 метра;
  • стандартный набор колец для форсунок (включает в себя восемь изделий);
  • уплотнительные резинки на топливные магистрали.

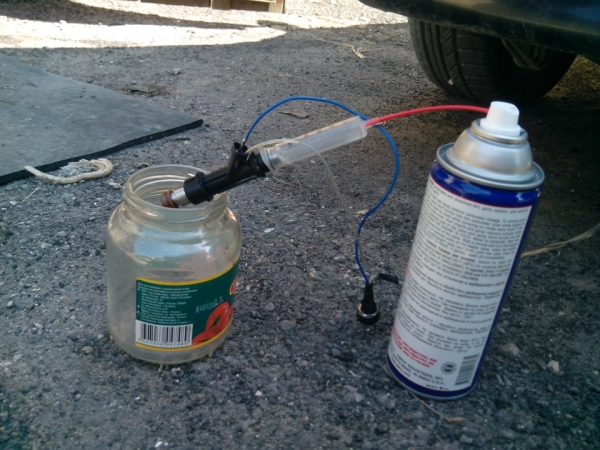

Процесс ремонтных работ и прочистки заключается в следующем:

  1. Снять с форсунки резиновый уплотнитель.
  2. Одеть резиновый шланг на хвостовую часть форсунки.
  3. Подключить провод к аккумуляторной батарее (можно выбрать любую клемму).
  4. С обратной стороны шланга подключить через шприц трубку аэрозоля для промывки карбюратора.
  5. Удерживая вся конструкцию руками, производить распыление очистителя несколько раз — пока вылетающие струи не станут равномерными.
  6. После прочистки рекомендуется по такому же принципу продуть форсунки воздухом из баллончика.
  7. Далее рекомендуется сразу же надеть новые кольца на изделие, предварительно смочив их бензином.

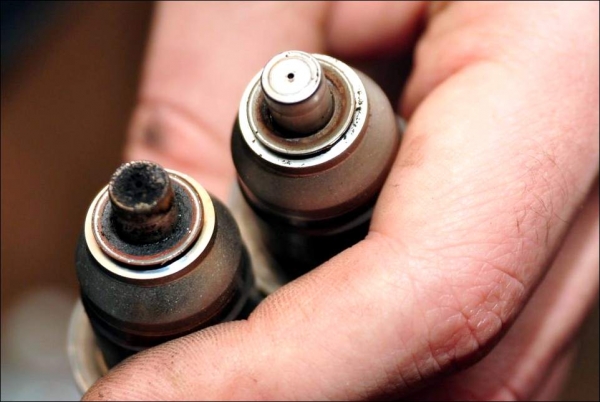

На фото форсунка в критическом состоянии

Процедура ремонта форсунок может считаться доступной для новичков и неопытных водителей. Единственную сложность представляет собой демонтаж топливной рампы, так как придётся предварительно стравить давление в системе. Прочистка и замена колец на форсунках своими руками даёт водителю возможность максимально качественно провести ремонт этих элементов и быть уверенным в том, что повторное проведение процедуры не потребуется ещё долго.

Читать еще:  Предохранители лада гранта 2020

Всё о замене и ремонте форсунок на автомобилях ВАЗ 2110–2112

Инжекторные автомобили ВАЗ 2110, 2111, 2112 оснащаются импортными форсунками. Это придаёт моделям повышенную стойкость к некачественному топливу и увеличивает ресурс мотора. Владельцы автомобилей десятого семейства ВАЗ могут самостоятельно ремонтировать и менять форсунки, если в этом есть необходимость. Этапы замены клапанов не представляют особой сложности даже для новичков.

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И каждый из них, независимо от маркировки и года выпуска, может быть заменён на другой.

Форсунки Bosch традиционно изготавливаются в чёрном корпусе

При подборе существует лишь одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

Форсунка фирсы Siemens имеет синий наконечник

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива.

Признаки неисправности

Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

  • провалы в работе мотора;
  • увеличенное потребление горючего;
  • нестабильность холостого хода;
  • потеря мощности;
  • чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Можно ли определить причину неисправности самостоятельно

Причинами неисправности форсунок часто является их засорение. При использовании некачественного топлива распылитель форсунки со временем забивается отложениями бензина, из-за чего его пропускная способность постепенно снижается. Соответственно, в мотор уже не поступает достаточного объёма горючего, поэтому резко понижается мощность двигателя и ухудшается динамика автомобиля.

К тому же возможна потеря герметичности резинового уплотнителя или кольца. В этом случае форсунка будет протекать, из-за чего в системе не будет образовываться необходимое давление.

Необходимо отметить, что ресурс форсунок на ВАЗ 2110–2112, установленный производителем, не превышает 150 тысяч километров пробега.

Видео: как разобрать и поменять форсунки на ВАЗ 21102

Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

  1. С заднего ряда сидений откинуть подушку.
  2. Под ней находится люк топливного бака.
  3. Открутить винты крепления люка.
  4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

  • рожковый ключ на 17;
  • плоскую отвёртку с узким лезвием;
  • крестовую отвёртку;
  • шестигранный ключ на 6;
  • ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

  1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
  2. Снять жгуты проводов с форсунок.
  3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
  4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
  5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
  6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.
  7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
  8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
  9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

  • нет видимых деформаций на корпусе;
  • форсунка ещё не выработала свой ресурс;
  • автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.

Видео: простой способ прочистки форсунок с помощью ремкомплекта

Процедура чистки и замены уплотнительных резинок

Лучше всего демонтировать форсунки с топливной рампы и каждую из них продуть и прочистить, а заодно и осмотреть на предмет износа колец. Такой способ имеет огромное преимущество перед применением присадки, так как можно визуально проверить, насколько качественно были проведены восстановительные работы.

Каким инструментом можно сделать ремонт

Для выполнения демонтажа и замены уплотнителей потребуются:

  • ромбовидный ключ на 8;
  • очиститель карбюратора;
  • баллончик со сжатым воздухом;
  • резиновый шланг (можно использовать вакуумник);
  • шприц с выходным диаметром 10 мм;
  • провод длиной примерно 2 метра;
  • стандартный набор колец для форсунок (включает в себя восемь изделий);
  • уплотнительные резинки на топливные магистрали.

Процесс ремонтных работ и прочистки заключается в следующем:

  1. Снять с форсунки резиновый уплотнитель.
  2. Одеть резиновый шланг на хвостовую часть форсунки.
  3. Подключить провод к аккумуляторной батарее (можно выбрать любую клемму).
  4. С обратной стороны шланга подключить через шприц трубку аэрозоля для промывки карбюратора.
  5. Удерживая вся конструкцию руками, производить распыление очистителя несколько раз — пока вылетающие струи не станут равномерными.
  6. После прочистки рекомендуется по такому же принципу продуть форсунки воздухом из баллончика.
  7. Далее рекомендуется сразу же надеть новые кольца на изделие, предварительно смочив их бензином.

На фото форсунка в критическом состоянии

Процедура ремонта форсунок может считаться доступной для новичков и неопытных водителей. Единственную сложность представляет собой демонтаж топливной рампы, так как придётся предварительно стравить давление в системе. Прочистка и замена колец на форсунках своими руками даёт водителю возможность максимально качественно провести ремонт этих элементов и быть уверенным в том, что повторное проведение процедуры не потребуется ещё долго.

Замена и снятие форсунок на ВАЗ-2112 16 клапанов своими руками

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь без них было бы невозможно функционирование двигателя в целом.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Замена форсунок на 16-ти клапаннике

С завода изготовителя на автомобили ВАЗ-2112 устанавливались форсунки от «Bosch» и «Siemens», (преимущественно Bosch 0 280 158 996 – прим.) ресурс который до первой чистки составляет в пределах 50 тысяч километров пробега.

Пошаговый порядок работ

  1. Первым делом снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ – прим.) и патрубок.
  2. Затем необходимо сбросить давление в топливной системе. Для того, чтобы не мучиться, и проделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения. Таким образом давление сбросится быстро, а остатки бензина вытекут на тряпку.

При помощи двух ключей отворачиваем топливопровод.

Колодка питания отсоединена.

Уберите открученные болты в надёжное место.

Чтобы убрать рампу, придётся приложить усилие.

Когда топливная рампа снята, проводим работы по демонтажу конкретной форсунки:

    Снимаем фишку питания с форсунки, предварительно отведя в сторону колодку.

Колодки снимаем по очереди.

Замена или чистка?

Для того, чтобы понять, что необходимо сделать с форсункой, поменять её или просто почистить, лучше продиагностировать их на специальном стенде. В таких условиях её можно проверить в работе под различным давлением, а также наглядно увидеть насколько плотно закрывается она, и не «сопливит» ли.

Если какая-либо из форсунок подлежит замене, то покупать новую следует точно с таким же артикулом как была старая. Также во время монтажа очищенных форсунок, следует поменять все уплотнительные кольца, (по 2 штуки на каждой форсунке – прим.).

Установку проводим строго в обратном порядке, аналогичном порядку снятия.

Видео о чистке форсунок

Внимание! Во время работы с форсунками, соблюдайте все меры противопожарной безопасности, так как пары бензина легко воспламеняемы и являются источником высокой пожарной опасности.

Читать еще:  Как снять передний подшипник ступицы ваз 2110

Что такое форсунки?

Форсунка, представляет из себя специальный механический распылитель, расположенный в «голове» двигателя, при помощи которого под высоким давлением и подаётся топливо в цилиндры.

Неисправности форсунок

Среди наиболее частых причин выхода из строя форсунок, может быть следующее:

  • Сопло форсунки закоксовалось – в этом случае может наблюдаться повышенный расход топлива, динамика автомобиля уменьшилась, затруднён запуск двигателя при отрицательной температуре окружающей среды. В остальном никаких отличий нет.
  • Клапан форсунки закрывается не герметично («сопливит» форсунка – прим.) – тут может наблюдаться повышенный расход топлива, «троение» и повышенная детонация (о проверке датчика детонации тут), нестабильная работа на холостом ходу.
  • Зависание клапана – двигатель троит. Для того, чтобы провести его диагностику, на работающем двигателе отключаем колодку питания каждой форсункой по очереди. На нерабочей форсунке никаких изменений в работе двигателя наблюдаться не будет, а на рабочей произойдёт падение оборотов.

Если вы обнаружили на своём автомобиле нерабочую форсунку, либо им требуется чистка, необходимо знать, как правильно демонтировать их. Подробнее об этом Вы уже могли прочитать выше.

Как снять и почистить форсунки на ВАЗ 2110

АЗС в нашей стране огромное количество, но далеко не на всех качество топлива соответствует нормам и потребностям самих автомобилей. Различные загрязнения, примеси в бензине приводят к нарушению качества и эффективности работы двигателя, его элементов. Таких как форсунки. Их можно при необходимости заменить или прочистить своими руками.

Признаки неисправности

При надлежащем уходе, форсунки на ВАЗ 2110 способны прослужить достаточно долго. Но при появлении первых признаков неисправности, рекомендуется незамедлительно провести чистку элементов. Какие при этом появляются симптомы?

  • Двигатель запускается с определенными сложностями;
  • Увеличивается показатель расхода топлива;
  • Мощность, тяга падают;
  • Зимой автомобиль иногда дергается;
  • Мотор начинает троить и пр.

Если вы заметили хотя бы один из симптомов, обязательно проверьте форсунки и примите решение — чистить или менять.

Способы очистки

Существует три основных способа, которые позволят вам прочистить ваши форсунки. Каким из них воспользоваться, решайте сами.

Способ

Особенности

Достаточно эффективное, но финансово затратное средство. Плюс работать с химией рискованно, поскольку она очень опасна для вашего здоровья. Очистка проводится только при полном соблюдении правил безопасности

Автосервисы сейчас сделают все за ваши деньги. Но придется прилично заплатить. Не забывайте и о том, что найти действительно хорошее, ответственно и недорогое СТО — нечто из области фантастики. Потому или сомнительное качество работы, или внушительные деньги за эффективную чистку

Экономически самый выгодный способ, позволяющий сэкономить и качественно выполнить поставленную задачу. Выбирать такой вариант следует только в том случае, если вы имеете представление об устройстве мотора, расположении и функциях форсунок

Не проводите самостоятельную чистку, если ни разу самостоятельно не залезали в подкапотное пространство с целью замены или ремонта узлов двигателя. Доверьтесь проверенным специалистам, не рискуйте.

До и после очистки

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

  • Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
  • Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
  • Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
  • Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;
  • Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
  • Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
  • Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
  • Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
  • Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
  • Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
  • Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

  1. Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
  2. Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
  3. Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
  4. Следующий шаг — это каналы подачи смеси топлива.
  5. Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
  6. Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
  7. Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.
  8. Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
  9. Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
  10. Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.
  11. Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Самодельный прибор для очистки

Прежде чем ставить очищенную форсунку на место, проверьте ее реальное состояние.

Проверка

Для проверки вам нужно:

  • Замерить сопротивление форсунки с помощью мультиметра. Если показатели составляют в пределах 10-15 Ом, форсунка исправна;
  • При отклонении от этих рамок, чистка бессмысленна. Нужно только менять форсунки;
  • Проверьте устройства на предмет герметичности;
  • Для этого, выполняя очистку, не включайте подачу электрического импульса, чтобы форсунка не открывалась;
  • Под давлением устройство с нарушенной герметичностью начнет подавать признаки течи. Следовательно, элемент подлежит замене.

Форсунки не поддаются ремонту и разбору на элементы с целью восстановления функциональности. При нарушении сопротивления и герметичности, устройства обязательно меняют на новые.

Почистить форсунки достаточно легко, если грамотно соорудить устройство для данной процедуры. Если же подобных навыков нет, обратитесь в хороший автосервис.

Замена ремкомплекта форсунок ваз 2110

Не очень понравилось быть пешеходом, ходить от и до остановок, ждать автобусы … а всё потому, что не было времени заняться машиной (защита отчёта по практике, консультация по госам и сами госы). Сегодня занялся наконец-то машиной сразу, как приехал с военкомата.
Ещё вчера вечером после госов заехал в магазин и купил очиститель карбюратора и ремкомплект форсунок.

Скинул впуск и увидел масленые потёки от горловины, хмъ …

Достал рампу с форсунками и увидел, что четвёртая форсунка вся сырая, в бензине.

Снял форсунки, ржавенькие какие-то они ))
Возможно, родные даже

Две резинки снять труда не представляет, а вот сеточку и пластмассовый колпачок …
Один колпачок просто разломал пассатижами, остальные три просто покромсал канцелярским ножом.

А сеточку снял следующим образом: закрутил в отверстие с сеточкой саморез и вытащил оттуда. Очень не хотела сеточки покидать родной дом и отправляться на пенсию. Но её никто не спрашивал ))

Как сняли все старые заменяемые части с форсунки, приступил к установке новых резиночек, сеточек и прочего из ремкомплекта. Только непонятно осталось назначение зелёных колец …

И вот эта некая щель между резинкой и колпачком. Она образовалась ввиду того, что старая резинка была шире этой. Возможно, эта резинка приобретёт такую же форму через какое-то время.

Теперь к чистке форсунок.
Нашёл шприц, по размеру подходящий, чтобы насадить его на форсунку, в шприц засунул трубочку от очистителя карбюратора, а к самой форсунке напрямую от акб провёл два провода. И прерывистым образом прокачал через форсунки очиститель.

Через каждую форсунку по несколько кубиков очистителя и хватит.
Установил всё на место. Из старых частей форсунок оставил на всякий случай только цельные резинки. Мало ли.

Теперь к плохому моменту — лопнул шланг, который идёт от клапанной крышки к патрубку впуска.

Т.к. проверить, помогла ли чистка форсунок с заменой сеточек, нужно сразу же, то этот шланг замотал изолентой. Ведь изолента есть панацея ))
Замотал, сколько изоленты было. Заодно прослабил ремень грм, а то был уж слишком натянут.
И настал момент истины — запуск двигателя … забыл сказать что было-то: хотел поехать на машине в универ, а она глохнет, обороты плавают и поддёргивается ))
Итак, запуск … и всё хорошо )))
Запустилась быстрее, чем было до. Работает стабильно, обороты не плавают. В движении проверить сегодня возможности нет, только завтра. Но пока могу сказать, что сегодняшние пляски над движком с бубном очистителем карбюратора и ремкомплектом форсунок дали свои плоды и оправдали надежды ))

Читать еще:  Распиновка датчика температуры ваз 2106

Благодарная благодарность DeadKenny за консультацию в вопросе хворей моей машинки )))
И пропал стук, о котором я ему говорил )))

Подытожу:
Чистка форсунок и замена составляющих форсунки — вещь дельная и весьма бюджетная.
Разница в работе двигателя заметна. Завтра-послезавтра на деле проверю эффект ))

Всем удачи на дорогах и чистых форсунок )))

Привет всем этот пост о том как я чистил форсунки, о том какой треш может от этой процедуры и какими проблемами столкнулся я, можно почитать здесь клац, купил ДВА ремкомплекта, форсунок, спросите почему два ? Потому что колпачки через один брак, и он лопается когда его ставишь.

О результате, раньше я обычно когда ехал, то было чувство что тяну кого то за собой с зимы ещё, видимо кого то во дворе зацепил когда тот застрял, и вот катаю его с собой, а после чистки что мы получаем ? Мотор как бы шепчет, и говорит: — “Ну дай мне под зад”, “Ну че ты так медленно тащишься” ? Вообщем теперь шепчет, советую всем данную процедуру! Но могут возникнуть проблемы как были у меня, вторая часть и путь решения этих проблем тут.

Ну и по традиции пару фотографий с описанием =)

Делал всё по этому видео

Инжекторные автомобили ВАЗ 2110, 2111, 2112 оснащаются импортными форсунками. Это придаёт моделям повышенную стойкость к некачественному топливу и увеличивает ресурс мотора. Владельцы автомобилей десятого семейства ВАЗ могут самостоятельно ремонтировать и менять форсунки, если в этом есть необходимость. Этапы замены клапанов не представляют особой сложности даже для новичков.

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И каждый из них, независимо от маркировки и года выпуска, может быть заменён на другой.

Форсунки Bosch традиционно изготавливаются в чёрном корпусе

При подборе существует лишь одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

Форсунка фирсы Siemens имеет синий наконечник

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива.

Признаки неисправности

Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

  • провалы в работе мотора;
  • увеличенное потребление горючего;
  • нестабильность холостого хода;
  • потеря мощности;
  • чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Можно ли определить причину неисправности самостоятельно

Причинами неисправности форсунок часто является их засорение. При использовании некачественного топлива распылитель форсунки со временем забивается отложениями бензина, из-за чего его пропускная способность постепенно снижается. Соответственно, в мотор уже не поступает достаточного объёма горючего, поэтому резко понижается мощность двигателя и ухудшается динамика автомобиля.

К тому же возможна потеря герметичности резинового уплотнителя или кольца. В этом случае форсунка будет протекать, из-за чего в системе не будет образовываться необходимое давление.

Необходимо отметить, что ресурс форсунок на ВАЗ 2110–2112, установленный производителем, не превышает 150 тысяч километров пробега.

Видео: как разобрать и поменять форсунки на ВАЗ 21102

Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

  1. С заднего ряда сидений откинуть подушку.
  2. Под ней находится люк топливного бака.
  3. Открутить винты крепления люка.
  4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

  • рожковый ключ на 17;
  • плоскую отвёртку с узким лезвием;
  • крестовую отвёртку;
  • шестигранный ключ на 6;
  • ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

  1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
  2. Снять жгуты проводов с форсунок.
  3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
  4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
  5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
  6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.
  7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
  8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
  9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

  • нет видимых деформаций на корпусе;
  • форсунка ещё не выработала свой ресурс;
  • автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.

Видео: простой способ прочистки форсунок с помощью ремкомплекта

Процедура чистки и замены уплотнительных резинок

Лучше всего демонтировать форсунки с топливной рампы и каждую из них продуть и прочистить, а заодно и осмотреть на предмет износа колец. Такой способ имеет огромное преимущество перед применением присадки, так как можно визуально проверить, насколько качественно были проведены восстановительные работы.

Каким инструментом можно сделать ремонт

Для выполнения демонтажа и замены уплотнителей потребуются:

  • ромбовидный ключ на 8;
  • очиститель карбюратора;
  • баллончик со сжатым воздухом;
  • резиновый шланг (можно использовать вакуумник);
  • шприц с выходным диаметром 10 мм;
  • провод длиной примерно 2 метра;
  • стандартный набор колец для форсунок (включает в себя восемь изделий);
  • уплотнительные резинки на топливные магистрали.

Процесс ремонтных работ и прочистки заключается в следующем:

  1. Снять с форсунки резиновый уплотнитель.
  2. Одеть резиновый шланг на хвостовую часть форсунки.
  3. Подключить провод к аккумуляторной батарее (можно выбрать любую клемму).
  4. С обратной стороны шланга подключить через шприц трубку аэрозоля для промывки карбюратора.
  5. Удерживая вся конструкцию руками, производить распыление очистителя несколько раз — пока вылетающие струи не станут равномерными.
  6. После прочистки рекомендуется по такому же принципу продуть форсунки воздухом из баллончика.
  7. Далее рекомендуется сразу же надеть новые кольца на изделие, предварительно смочив их бензином.

На фото форсунка в критическом состоянии

Процедура ремонта форсунок может считаться доступной для новичков и неопытных водителей. Единственную сложность представляет собой демонтаж топливной рампы, так как придётся предварительно стравить давление в системе. Прочистка и замена колец на форсунках своими руками даёт водителю возможность максимально качественно провести ремонт этих элементов и быть уверенным в том, что повторное проведение процедуры не потребуется ещё долго.

Источники:

http://litezona.ru/zamena-rezinok-na-forsunkah-vaz-2110/
http://carnovato.ru/zamena-forsunok-vaz-2110-8-klapanov/
http://carfrance.ru/zamena-forsunok-na-16-ti-klapannom-dvigatele-vaz-2112-svoimi-rukami/
http://luxvaz.ru/vaz-2110/285-kak-snyat-i-pochistit-forsunki.html
http://dtp-avarii.ru/zamena-remkomplekta-forsunok-vaz-2110/

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
