Электрооборудование 2108 Полная схема
Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)
Полная схема
1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)
* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

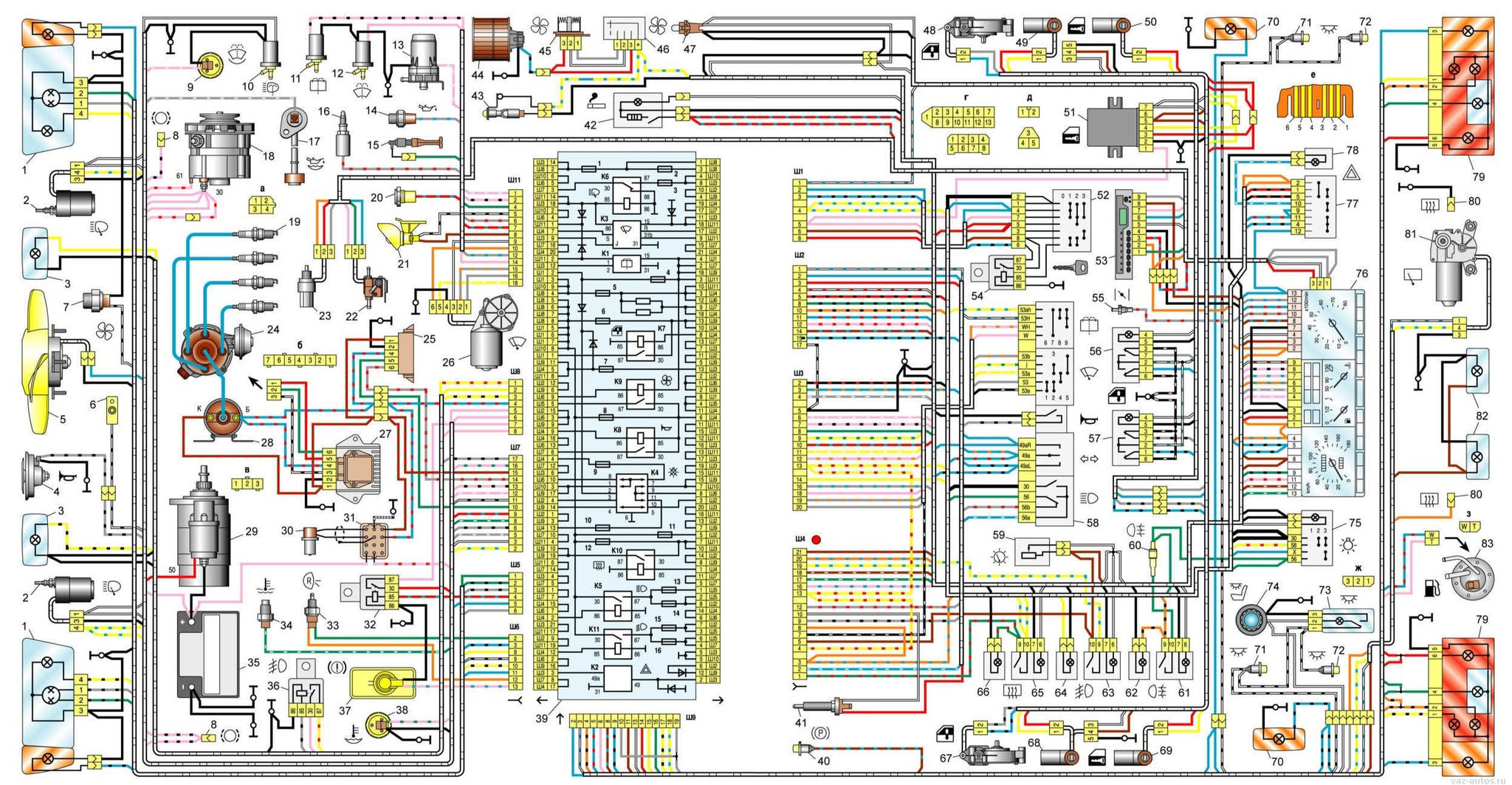

Электрическая схема ВАЗ-21083, ВАЗ-21093, ВАЗ-21099
Электрическая схема автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099. Высокая панель приборов. Комплектация “Люкс”.
1 – блок-фара;
2 – электродвигатели очистителей фар;
3 – противотуманные фары;
4 – выключатель подкапотной лампы;
5 – звуковой сигнал;
6 – электродвигатель вентилятора системы охлаждения двигателя;
7 – датчик включения электродвигателя вентилятора;
8 – датчик износа колодок передних тормозов;
9 – генератор;
10 – электромагнитный клапан включения омыва фар;
11 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей);
12 – электромагнитный клапан включения омыва ветрового стекла;
13 – электродвигатель омывателя стекол;
14 – датчик контрольной лампы давления масла;
15 – датчик уровня масла;
16 – датчик уровня омывающей жидкости;
17 – датчик расхода топлива;
18 – электромагнитный клапан карбюратора;
19 – концевой выключатель карбюратора;
20 – реле включения стартера;
21 – свечи зажигания;
22 – датчик-распределитель зажигания;
23 – датчик скорости автомобиля;
24 – блок управления электромагнитным клапаном карбюратора;
25 – колодка диагностики;
26 – катушка зажигания;
27 – выключатель света заднего хода;
28 – датчик указателя температуры охлаждающей жидкости;
29 – стартер;
30 – датчик верхней мертвой точки 1-го цилиндра;
31 – коммутатор;
32 – аккумуляторная батарея;
33 – датчик уровня охлаждающей жидкости;
34 – реле включения противотуманных фар;
35 – датчик уровня тормозной жидкости;
36 – монтажный блок;
37 – штепсельная розетка для переносной лампы;
38 – блок управления блокировкой замков дверей;
39 – подкапотная лампа;
40 – электродвигатель очистителя ветрового стекла;
41 – лампа освещения вещевого ящика;
42 – электродвигатель вентилятора отопителя;
43 – дополнительный резистор электродвигателя отопителя;
44 – переключатель вентилятора отопителя;
45 – лампа подсветки рычагов отопителя;
46 – моторедукторы электростеклоподъемников передних дверей;
47 – моторедукторы блокировки замков дверей;
48 – выключатель зажигания;
49 – переключатель электростеклоподъемника правой двери;
50 – переключатель электростеклоподъемника левой двери;
51 – реле зажигания;
52 – подрулевой переключатель;
53 – маршрутный компьютер;
54 – прикуриватель;
55 – регулятор освещения приборов;
56 – выключатель контрольной лампы стояночного тормоза;
57 – выключатель стоп-сигнала;
58 – контрольная лампа включения обогрева заднего стекла;
59 – выключатель обогрева заднего стекла;
60 – выключатель противотуманных фар;
61 – контрольная лампа включения противотуманных фар;
62 – контрольная лампа включения заднего противотуманного света;
63 – выключатель заднего противотуманного света;
64 – боковые указатели поворота;
65 – выключатели плафона на стойках дверей;
66 – предохранитель цепи противотуманного света;
67 – выключатель наружного освещения;
68 – комбинация приборов;
69 – выключатель контрольной лампы воздушной заслонки карбюратора;
70 – выключатель аварийной сигнализации;
71 – плафон освещения салона;
72 – разъем для подключения к плафону индивидуального освещения;
73 – задние фонари;
74 – фонари освещения номерного знака;
75 – электродвигатель очистителя заднего стекла;
76 – элемент обогрева заднего стекла;
77 – датчик указателя уровня и резерва топлива;
А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла;
Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла;
В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания;
Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.
1. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.
2. На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.
Схема электрооборудования автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099
Схема электрооборудования автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099 исполнения люкс! (с панелью приборов 21083, с монтажным блоком типа 17.3722, годы выпуска 1988-1998 гг.)
1 – блок-Фара; 2 – моторедуктор очистителя Фары; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – выключатель подкапотной лампы; 7 – датчик включения электродвигателя вентилятора; 8 – разъемы для подключения к датчикам износа колодок передних тормозов; 9 — датчик уровня омывающей жидкости; 10 — электромагнитный клапан включения омыва фар; 11 — электромагнитный клапан включения смыва заднего стекла (на ВАЗ 21099 не устанавливался); 12 – электромагнитный клапан включения омыва ветрового стекла; 13 – электродвигатель омывателя стекол; 14 – датчик контрольной лампы давления масла; 15 — концевой выключатель карбюратора; 16 — электромагнитный клапан карбюратора; 17 — датчик уровня масла, 18 — генератор 37.3701; 19 — свечи зажигания, 20 — штепсельная розетка для переносной лампы; 21 — подкапотная лампа, 22 — датчик расхода топлива; 23 — датчик скорости автомобиля, 24 – датчик-распределитель зажигания; 25 – блок управления электромагнитным клапаном карбюратора, 26 — моторедуктор очистителя ветрового стекла, 27 — коммутатор, 28 — катушка зажигания, 29 — стартер; 30 — датчик верхней мертвой точки 1-го цилиндра’; 31 – колодка диагностики”, 32 — реле включения стартера; 33 – выключатель света заднего хода; 34 — датчик указателя температуры охлаждающей жидкости; 35 — аккумуляторная батарея; 36 — реле включения противотуманных фар; 37 – датчик уровня тормозной жидкости; 38 – датчик уровня охлаждающей жидкости; 39 — монтажный блок; 40 – выключатель контрольной лампы стояночного тормоза, 41 — выключатель стоп—сигнала. 42 — прикуриватель; 43 – лампа освещения вещевого ящика; 44 — злектро—двигатель вентилятора отопителя; 45 — дополнительный резистор электродвигателя отопителя, 46 – переключатель вентилятора отопителя, 47 – лампа подсветки рычагов отопителя, 48 — моторедуктор злекгростеклоподьемника правой передней двери; 49 — моторедуктор блокировки замка правой передней двери, 50 — моторедуктор блокировки замка правой задней двери; 51 – блок управления блокировкой замков дверей; 52 – выключатель зажигания; 53 — маршрутный компьютер; 54 – репе зажигания; 55 — выключатель контрольной лампы воздушной при; 56 – тель зле-ирис правой ‘ двери; 57 — переключатель знектриы левой двери, 58 — подрулевой переключатель, 59 — выключатель освещения приборов; 60 — предохранитель цепи противотуманного света, 61 – выключатель заднего противотуманного света; 62 – контрольная лампа включения заднего противотуманного света. 63 — выключатель противотуманных фар, 64 — контрольная лампа включения противотуманных фар. 65 — выключатель обогрева заднего стекла; 66 – контрольная лампа включения обогрева заднего стекла; 67 – моторедуктор электростекпоподьемника левой передней двери, 68 — моторедуктор блокировки замка левой передней двери, 69 — моторедуктор блокировки замка левой задней двери, 70 — боковые указатели поворота; 71 – выключатель плафона на стойке передней двери; 72 — выключатель плафона на стойке задней двери (на ВАЗ- 21083 — не устанавливались); 73 — плафон; 74 — плафон индивидуального освещения салона; 75 — выключатель наружного освещения; 76 — комбинация приборов; 77- выключатель аварийной сигнализации, 78- контрольная лампа включения аварийной сигнализации, 79— задний фонарь; 80 – колодки для подключения к элементу обогрева заднего стекла; 81 — моторедуктор очистителя заднего стекла (на ВАЗ— 21099 не устанавливался), 82 — т ‚. знака; 83— датчик указателя уровня и резерва топлива
Порядок условной нумерации штекеров в коподках:
а – блокфара, очистителей фар и заднего стекла, 6 – коммутатора и блока управления электромагнитным клапаном карбюратора; в – датчика- распредепителя зажигания, датчика скорости и датчика расхода топлива; г — монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный), д – моторедукторов злектростеклоподъемников и моторедукторов блокировки замков дверей; в — задник Фонарей (нумерация выводов по порядку сверху вниз); ж — плафона освещения салона; 3 — датчика уровня топлива
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. На схеме показано подключение всего дополнительного электрооборудования, но на ее конкретной нации может отсутствовать тот или иной вспомогательный узел или система
Схема электропроводки ваз 21083 карбюратор высокая панель
Цветная электросхема автомобиля ваз-2108. С помощью данной схемы электрооборудования каждый автолюбитель сможет выявить на своем автомобиле неисправности в электропроводке. При наличии не измерительного прибора владелец автомобиля сможет установить, почему не работает зажигание, не включается стартер, сломалась система отопителя или не выдает требуемое напряжение генератор. На остальные модели смотрите документацию здесь.
Электросхема ВАЗ-2108
1. Блок фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4 Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7. Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла ваз 2108; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Свечи зажигания двигателя авто; 16. Розетка штепсельная переносной лампы; 17. Датчик контрольной лампы давления масла; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в карбюраторе; 21.Коммутатор; 22. Катушка зажигания ваз 2108; 23. Колодка диагностики; 24. Датчик в.м.т. 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер ваз; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла 2108; 31. Лампа подсветки табло управления отопителем; 32. Электродвигатель вентилятора отопителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель салона; 36. Лампа освещения вещевого ящика; 37. Монтажный блок; 38. Комбинация приборов 2108; 39. Выключатель стоп-сигнала; 41. Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружного освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света; 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей; 50. Выключатели плафона в стойках задних дверей (для 2109); 51. Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и смывателей; 54. Выключатель звукового сигнала; 55. Переключатель указателей поворота, стояночного света и света фар ваз 2108; 56.Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла ваз 2108; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла.
А. Наконечник провода для подключения к датчику износа тормозных колодок;
В. Штекерный разъём для подключения к плафону индивидуального освещения салона;
I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторедуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени смывателя заднего стекла; К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла ваз 2108; К4. Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподъемников (не устанавливается); К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар.
Электрическая схема автомобилей ВАЗ-2108 – второй вариант
1 – блок-фара авто;
2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей);
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей);
9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – свечи зажигания;
12 – датчик–распределитель зажигания;
13 – катушка зажигания;
14 – выключатель света заднего хода;
15 – датчик указателя температуры охлаждающей жидкости;
16 – стартер ваз-2108;
17 – аккумуляторная батарея;
18 – датчик уровня тормозной жидкости;
19 – коммутатор;
20 – датчик верхней мертвой точки 1-го цилиндра;
21 – колодка диагностики;
22 – блок управления электромагнитным клапаном карбюратора;
23 – реле включения стартера;
24 – концевой выключатель карбюратора;
25 – электромагнитный клапан карбюратора;
26 – датчик контрольной лампы аварийного давления масла;
27 – электродвигатель омывателя стекол;
28 – электродвигатель вентилятора отопителя;
29 – дополнительный резистор электродвигателя отопителя;
30 – переключатель вентилятора отопителя;
31 – электродвигатель очистителя ветрового стекла;
32 – прикуриватель;
33 – лампа подсветки рычагов отопителя;
34 – штепсельная розетка для переносной лампы;
35 – подкапотная лампа;
36 – лампа освещения вещевого ящика;
37 – монтажный блок;
38 – выключатель освещения приборов;
39 – выключатель контрольной лампы стояночного тормоза;
40 – выключатель стоп-сигнала;
41 – подрулевой переключатель;
42 – выключатель наружного освещения;
43 – выключатель аварийной сигнализации;
44 – выключатель заднего противотуманного света;
45 – предохранитель цепи противотуманного света;
46 – выключатель обогрева заднего стекла;
47 – боковые указатели поворота;
48 – плафон ваз-2108;
49 – разъем для подключения к плафону индивидуального освещения;
50 – выключатели плафона на стойках дверей;
51 – реле зажигания;
52 – выключатель зажигания;
53 – комбинация приборов;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – задние фонари;
56 – датчик указателя уровня и резерва топлива;
57 – элемент обогрева заднего стекла;
58 – электродвигатель очистителя заднего стекла;
59 – фонари освещения номерного знака.
Схема электропроводки ваз 21083 карбюратор высокая панель
ВАЗ-21083 Схемы ЭЛЕКТРООБОРУДОВАНИЯ:
– цепи, защищяемые предохранителями
– расположение предохранителей в монтажном блоке
– типы и расположение ламп
Схема включения очистителя и омывателя фар на автомобилях с монтажным блоком 2114-3722010-60
Рис. 1
1. Очистители фар
2. Электромагнитный клапан включения омыва фар
3. Электродвигатель омывателя
4. Монтажный блок
5. Выключатель зажигания
6. Переключатель наружнего освещения
7. Переключатель очистителей и омывателя фар
К1. Реле включения очистителей фар
А. Порядок условной нумерации штекеров в колодаках очистителей фар и заднего стекла
Б. К выводу “30” генаратора
В случае применения отдельного выключателя для включения очистителей фар, напряжение к нему подается от вывода “8” колодки Х3 монтажного блока, а второй вывод выключателя соединяется с выводом “16” колодки Х2 монтажного слока.
Типы и расположения ламп ВАЗ
Рис. 2
1. Лампа габаритного света в блок-фаре А12-4-1
2. Лампа переднего указател поворота в блок-фаре А12-21-3
3. Боковой указатель поворота А12-5-2
4. Лампа освещения прикуривателя АМН12-3-1
5. Лампа стоп-сигнала в заднем фонаре А12-21-3
6. Лампа указателя поворота в заднем фонаре А12-21-3
7. Лампа противотуманного света в заднем фонаре А12-21-3
8. Лампа габаритнего света в заднем фонаре А12-10
9. Лампа света заднего хода в заднем фонаре А12-21-3
10. Фонари освещения номерного знака АС12-5-1
11. Палафон освещения салона АС12-5-1
12. Лампа освещения вещевого ящика А12-4-1
13. Лампы освещения комбинации приборов А12-1,2
14. Контрольные лампы комбинации приборов А12-1,2
15. Лампы подсветки симолов А12-1,2
16. Переносная лампа А12-5-2
17. Подкопотная лампа А12-5
18. Лампа дальнего и ближнего вета в блок-фаре АКГ12-60+55-1
Схема соединений монтажного блока 2114-3722010-60
Рис. 3
Наружняя цифра в обозначении штекера – номер колодки, а внутренняя – условный номер штекера.
К1. Реле включения очистителей фар
К2. Реле-прерыватель указателей поворота и аварийной сигнализации
К3. Реле очистителя ветрового стекла
К4. Реле контроля исправности ламп
К5. Реле включения стеклоподъемников
К6. Реле включения звуковых сигналов
К7. Реле включения обогрева заднего стекла
К8. Реле включения дальнего света фар
К9. Реле включения ближнего света фар
F1-F16. Плавкие предохранители
Схема соединений монтажного блока 17.3722
Рис. 4
Наружняя цифра в обозначении штекера – номер колодки, а внутренняя – условный номер штекера.
К1. Реле времени омывателя заднего стекла
К2. Реле-прерыватель указателей поворота и аварийной сигнализации
К3. Реле стеклоочистителя
К4. Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5. Реле включения дальнего света фар
К6. Реле включения фароочистителей
К7. Реле питания стеклоподъемников (не устанавливается)
К8. Реле включения звукового сигнала
К9. Реле включения электродвигателя вентилятора системы охлаждения двигателя
К10. Реле включения обогрева заднего стекла
К11. Реле включения ближнего света фар
Электрическая схема соеденинений комбинации приборов с бортовой системой контроля выпуска до 1996 г. (вид сзади)
Рис. 5
1. Реле-прерыватель контрольной лампы стояночного тормоза
2. Тахометр со стабилизатором напряжения
3. Лапма освещения комбинации приборов
4. Указатель температуры
5. Блок управления БСК
6. Указатель уровня топлива
7. Резистор 50 Ом, 5Вт
8. Контрольная лампа “Check Engine” для системы снижения токсичности
9. Контрольная лампа дальнего света фар
10. Контрольная лампа габаритного света
11. Резервная контрольная лампа
12. Контрольна лампа незастегнутых ремней безопасности
13. Контрольная лампа левых указателей поворота
14. Резистор 470 Ом, 0,25Вт
15. Электронный вольтметр
16. Контрольная лампа правых указателей поворота
17. Контрольная лампа аварийного давления масла
18. Контрольная лампа резерва топлива
19. Контрольная лампа воздушной заслонки карбюратора
20. Контрольная лампа “Check Engine” для системы впрыска топлива
21. Контрольная лампа стояночного тормоза
Расположение реле и предохранителей в монтажном блоке 2114-3722010-60
Рис. 6
К1. Реле включения очистителей фар
К2. Реле-прерыватель указателей поворота и аварийной сигнализации
К3. Реле очистителя ветрового стекла
К4. Реле контроля исправности ламп
К5. Реле включения стеклоподъемников
К6. Реле включения звуковых сигналов
К7. Реле включения обогрева заднего стекла
К8. Реле включения дальнего света фар
К9. Реле включения ближнего света фар
F1-F16. Плавкие предохранители
F17-F29. Запасные предохранители
Монтажный блок типа 17.3722
Рис. 7
1. Реле включения фароочистителей(К6)
2. Реле времени омывателя заднего стекла(К1)
3. Реле-прерыватель указателей поворота и аварийной сигнализации(К2)
4. Реле стеклоочистителя(К3)
5. Контактные перемычки на месте реле контроля исправности ламп
6. Реле включения обогрева заднего стекла (К10)
7. Запасной предохранитель
8. Реле включения дальнего света(К5)
9. Реле включения блыжнего света фар(К11)
11. Реле включения электродвигателя вентилятора системы охлаждения двигателя(К9)
12. Реле включения звукового сигнала(К8)
Электрическая схема соеденинений комбинации приборов с бортовой системой контроля выпуска с 1996 г. (вид сзади)
Рис. 8
2. Лапма освещения комбинации приборов
3. Указатель температуры
4. Блок управления БСК
5. Указатель уровня топлива
6. Контрольная лампа “Check Engine” для системы снижения токсичности
7. Контрольная лампа дальнего света фар
8. Контрольная лампа габаритного света
9. Резервная контрольная лампа
10. Контрольна лампа незастегнутых ремней безопасности
11. Контрольная лампа левых указателей поворота
12. Контрольная лампа зарядка аккамуляторной батареии
13. Контрольная лампа правых указателей поворота
14. Контрольная лампа аварийного давления масла
15. Контрольная лампа резерва топлива
16. Контрольная лампа воздушной заслонки карбюратора
17. Контрольная лампа “Check Engine” для системы впрыска топлива
18. Контрольная лампа стояночного тормоза
R1. Резистор 91 кОм
R2. Резистор 50 Ом, 5 Вт
Цепи, защищяемые плавкими предохранителями
Источники:
http://wiki.zr.ru/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5_2108_%D0%9F%D0%BE%D0%BB%D0%BD%D0%B0%D1%8F_%D1%81%D1%85%D0%B5%D0%BC%D0%B0
http://dricar.ru/topic321.html
http://www.vazdriver.ru/shema_elektrooborudovaniya_avtomobiley_vaz21083_vaz21093_i_vaz21099.html
http://electroshemi.ru/publ/vaz_2108/1-1-0-307
http://afterdeath.ru/index.php?option=com_content&task=view&id=970&Itemid=42
