Замена рулевых наконечников ваз 2109 своими руками

Как поменять рулевые наконечники на ВАЗ 2109

В поломке рулевых наконечников нет совершенно ничего приятного. Потому при обнаружении подобной неисправности необходимо предпринять незамедлительные действия для их устранения.

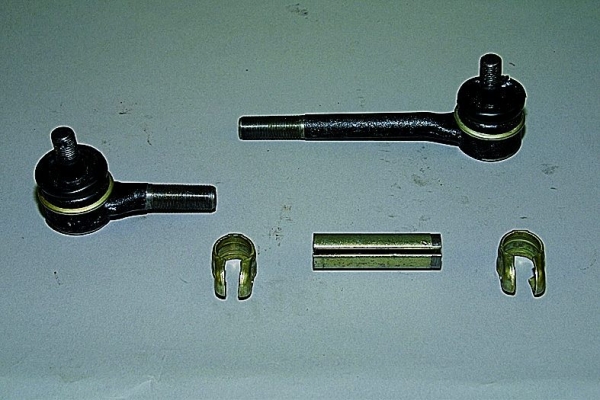

Внешний вид элементов

Важно заметить, что наконечники рулевых тяг у ВАЗ 2109 во многом похожи на конструкции других представителей модельного ряда АвтоВАЗ. Но если сравнивать, к примеру, с ВАЗ 2110, где наконечник наворачивается на тягу, то у ВАЗ 2109 наоборот — наконечник вкручивается внутрь тяги, то есть имеет внутреннюю резьбу.

Признаки неисправности

Обнаружив первичные признаки поломки рулевых концевиков тяг, вы сможете окончательно решать для себя, что медлить более — опасно для вас и окружающих участников дорожного движения.

К признакам неисправности данного узла относят:

При поворотах руля заметно увеличивается люфт;
Наблюдается постоянный стук, идущий от передней части автомобиля;
Машина достаточно плохо держится на дороге, даже если она идеально ровная;
Пыльники тяг разрываются. Это ведет к еще большей скорости износа элемента.

Оценка состояния

Причины

Есть три основные причины, которые приводят к необходимости проведения такого мероприятия как замена рулевых наконечников.

Причина

Особенности

Время никого не щадит, потому по мере завершения эксплуатационного срока, разбавленного далеко не идеальными дорожными условиями, наконечник изнашивается. Он постоянно вращается, а износ вращающихся, подвижных элементов вполне естественный. Потому когда вы знаете, что эксплуатационный период ваших старых наконечников подходит к концу, рекомендуем более пристально за ними следить. Отказать они могут в любой момент

Точно как в случае с шаровой опорой, наконечники рулевых тяг у отечественных девяток заключены в защитный пыльник. Во время эксплуатации этот защитный кожух не редко рвется, что приводит порой к достаточно печальным последствиям. К примеру, если внутрь пыльника попадет грязь, пыль, мусор, это спровоцирует еще более быстрый износ деталей. А потому наконечники точно не проживут весь положенный срок жизни

Недостаточно количество смазывающего материала

К чему приводит трение, когда отсутствует смазка? Правильно, ни к чему хорошему. Потому если наконечники имели небольшое количество смазки, очень скоро она израсходуется и уже не сможет выполнять свои функции. Как результат, элементы рулевой системы изнашиваются и требуют срочной замены

Как ни крути, но при любых обстоятельствах замена концевиков рулевых тяг — дело времени. Чтобы продлить это время между заменами, приобретайте только качественные изделия.

Проверка состояния

Чтобы удостовериться, что все озвученные признаки вызваны именно наконечниками, этот факт следует проверить.

Итак, давайте проверим, действительно ли во всем виноваты наконечники. Для этого:

Загоните автомобиль на эстакаду или установите на смотровой яме;
Включите ручной тормоз, установите противокаты под колеса. Меры безопасности еще никто не отменял;
Заходите под автомобиль и беритесь руками за рулевую тягу. Ее нужно с достаточно внушительным усилием подергать вверх и вниз;
Если элемент действительно износился, определить это можно невооруженным глазом, поскольку люфт в шарнире будет существенный;
Не забудьте такую же операцию провести со вторым концевиком рулевых тяг.

Меняя наконечники тяг, приобретайте сразу пару. Оставлять в работе один новый и один старый элемент — большая ошибка, которая может привести к самым непредсказуемым последствиям.

Гайки – они повсюду

Замена

Что ж, теперь приступаем непосредственно к процедуре замены. Сложной работу не назовешь, но без определенного набора инструментов добиться желаемого результата вы не сможете.

Когда нет специального съемника

Потому на вооружении у вас должны быть:

Надежный домкрат;
Баллонный ключ;
Пассатижи;
Накидные ключи головки или рожковые ключи (лучше первый вариант);
Съемник для наконечников рулевых тяг;
Всемогущее средство для удаления ржавчины WD40;
Молоток;
Щетка для работы по металлу.

Процесс замены

Все готово? Начинаем.

Поставьте машину на эстакаду или смотровую яму, установите под колеса противокаты, включите ручник и передачу. Безопасность превыше всего.
С помощью баллонного ключа или соответствующей головки с длинным воротком открутите колесные болты, но до конца откручивать их не надо.
Установите должным образом домкрат, поднимите автомобиль, оторвав колеса от земли. Для увеличения надежности и устойчивости, под машину лучше подставить что-то вроде кирпичей, пня или другой подобной опоры. Наличия одного домкрата мало, это очень опасно.
Теперь можете до конца открутить болты, и снять колеса.
Выверните руль в сторону до упора, что позволит обеспечить вам достаточно комфортный доступ к месту работы.
С помощью щетки по металла зачистите резьбу наконечника, после чего обязательно обработайте участок с помощью борца со ржавчиной — WD40. Обработать следует обе резьбы — резьбу, куда вкручивается наконечник в тягу и резьбу на пальце.
Подождите некоторое время, пока средство вступит в реакцию. После этого берите плоскогубцы или пассатижи, с помощью которых нужно расшплинтовать соединение наконечника рулевой тяги.

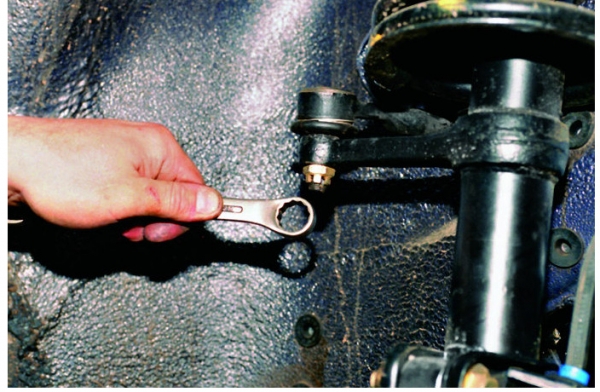

Накидным ключом открутите крепежные гайки поврежденного, вышедшего из строя наконечника. Если при откручивании возникают проблемы, крепеж не хочет отходить, еще раз обработайте вэдэшкой, подождите и повторите попытку. Возьмите больший рычаг, что упростит выполнение задачи.
Демонтировав гайку, необходимо извлечь палец наконечника из стойки. Тут вам пригодится съемник для рулевых наконечников. Его можно приобрести или одолжить у знакомых. Но у многих такого съемника нет. Потому умельцы нашли выход из такой ситуации.
Вам для снятия потребуется молоток, физическая сила и монтировка.
Накрутите на палец наконечника рулевой тяги гайку таким образом, чтобы палец при этом не выглядывал.

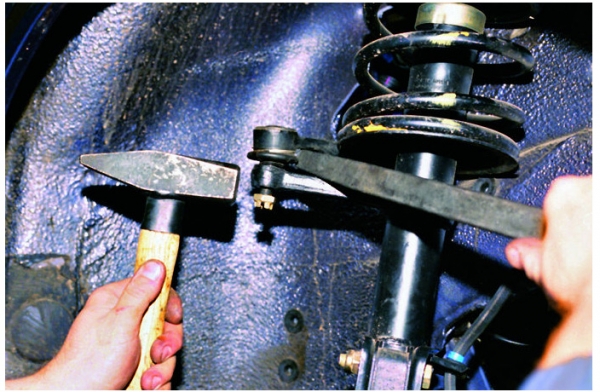

Монтировкой упритесь в выступ стойки и начинайте поддевать тягу в направлении вверх.
Точными прямыми ударами при помощи молотка начинайте выбивать наконечник вверх. Удары наносятся по месту соединения.
При таком кустарном методе демонтажа самым главным является ваша точность при нанесении ударов. Бейте максимально точно, чтобы не повредить прочие компоненты подвески своего ВАЗ 2109.
Когда палец наконец-то демонтирован, можно приступать к дальнейшим этапам.

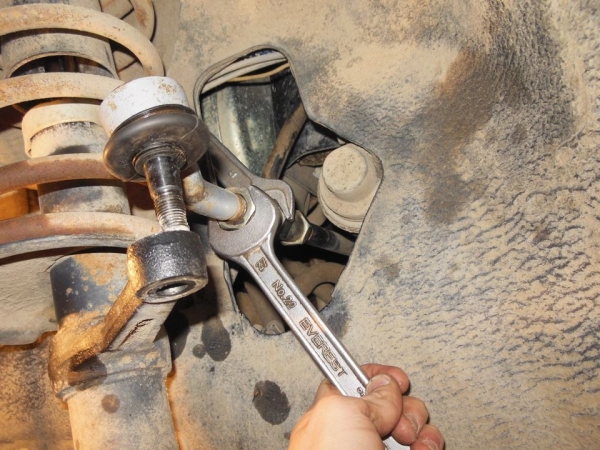

Выкрутите рычаг из рулевой тяги. Но перед этим обязательно сделайте замер расстояния вкрученности наконечника. Так вы сможете более точно установить новый элемент по углам развал схождения.
Замер расстояния зачастую делают на глаз, опираясь на следы от старого наконечника. Нанесите метку или же просто воспользуйтесь линейкой, рулеткой.

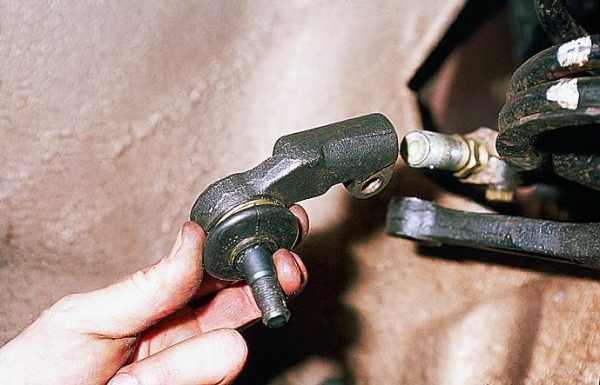

Выкрутите ваш поврежденный наконечник из тяги. Тут уже можно все сделать вручную.

Не сложно, но долго

В процессе замены наконечников рулевых тяг многие расслабляются после того, как демонтировали старые элементы. На самом деле обратная сборка — не менее ответственный этап ремонта, от которого во многом зависит общий результат.

Обратная сборка

Чтобы собрать узел грамотно и правильно, следуйте инструкции.

На новенький наконечник нанесите метку расстояния, на которое потребуется вкрутить элемент подвески;
Проверьте, достаточно ли смазки на устройстве. Зачастую производитель добавляет небольшое количество, которого будет мало для нормальной, продолжительной работы узла. Потому обязательно добавьте качественной смазки;

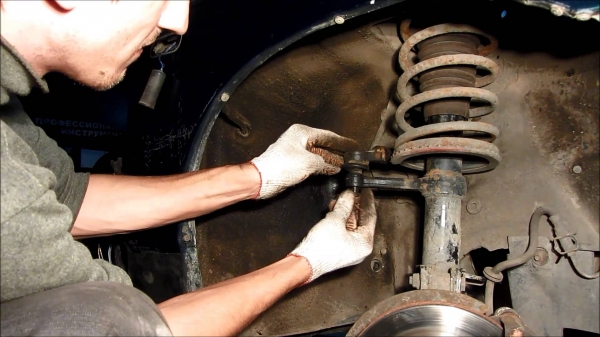

Вкрутите наконечник внутрь рулевой тяги на установленное расстояние согласно меткам;
Вставьте палец концевика в отверстие амортизаторной стойки;
Закрутите крепежную гайку рулевика;
Установите на место шплинт. Если старый износился, лучше его заменить;
Наденьте колесо, затяните болты, опустите автомобиль на землю.

Читать еще: Установка ситигид на навигатор

Зачастую, с целью сэкономить деньги, многие меняют только один наконечник, поскольку второй еще пригоден к эксплуатации. Но такая экономия мнимая. На практике правильнее и выгоднее заменить сразу оба элемента.

Завершив процедуру замены на двух колесах, затяните болты, пока машина подвешена на домкрате, опустите автомобиль и дотяните крепежные колесные болты окончательно. Будем надеяться, что вы купили качественные детали и вас не скоро побеспокоят рулевые наконечники.

Ремонтируем блок рулевого управления ВАЗ-2109: замена наконечников

От блока рулевого управления зависит ваша безопасность во время движения. Поэтому важно периодически проверять его исправность, и проводить ремонтные работы вовремя. Состоит этот блок из тяги и рулевых наконечников. Именно они отвечают за своевременный поворот колес.

Признаки неисправности блока управления ВАЗ-2109

Чаще всего из строя выходят рулевые наконечники. Для их проверки вам понадобится загнать автомобиль на эстакаду или в гараж, а также пригласить помощника.

Загоните автомобиль на смотровую яму так, чтобы у вас был доступ к его днищу. Можно установить машину на домкрат и подпорки, но это вариант не слишком надежный, и осматривать тяги будет не просто.
Ветошью удалите налет с тяг и рулевых наконечников, осмотрите их на предмет повреждений. Внимательно проверьте все соединения и крепежные элементы.
Проведите осмотри пыльника, чтобы выявить трещины.
Попросите помощника повернуть руль сначала вправо, после чего плавно продолжить его движение в обратную сторону. Внимательно смотрите за смещением каждого наконечника – при люфте они сдвигаются вдоль они пальца на 1,5 мм и более.
Проверьте вторую сторону также. Все неисправные элементы рулевой системы необходимо заменить в кратчайшие сроки.

Срок службы рулевых наконечников истекает после 40 тысяч километров пробега. Больше они могут прослужить на ВАЗ-2109, только при перемещении по идеально ровным дорогам. В любом случае, после прохождения этой отметки, рекомендуется замена этих запасных частей. Ремонт стоит провести, не дожидаясь истечения срока службы, если вы заметили:

колеса не выполняют команды руля (проверять только на небольшой скорости);
отдача в руль во время движения;
посторонние звуки (стук, скрип, вой).

Владельцам ВАЗ-2109 рекомендуется периодически проводить диагностику и осмотр своего автомобиля на смотровой яме.

Что потребуется для замены

Прежде всего, вам нужно будет приобрести сами наконечники. Автолюбители и специалисты автосервисов рекомендуют покупать эти детали одной из марок:

стоковые производства АвтоВАЗа;
«Трек-чемпион»;
«Белмаг».

Наибольшей популярностью пользуются «родные» автозапчасти, так как они отличаются большим ресурсом. Несмотря на их низкую цену, грамотные слесари на ВАЗ-2109 рекомендуют ставить именно сток. Однако важно приобретать детали в проверенных местах, у официальных дилеров. На рынках и в небольших магазинах вам могут продать восстановленные комплектующие, которые не прослужат и месяца. Кроме наконечников, вам потребуется сразу же заменить пыльники.

Дополнительно вам потребуется приобрести специальный съемник для шарнирных соединений. Если его не будет, то риск шанс повредить тяги. Приготовьте и обычные инструменты – набор накидных ключей и плоскогубцы.

Как проводится замена

Подготовьте домкраты для обоих передних колес. Лучше всего поднимать не одну сторону, а сразу обе, чтобы у вас было больше пространства для работы. Производится ремонт в соответствии со следующей инструкцией:

Поднимите переднюю ось при помощи домкратов и жестко зафиксируйте. Снимите колеса.
Удалите шплинты, удерживающие гайки плоскогубцами.
После того как гайки были освобождены, открутите их накидным ключом.
Трудность может возникнуть в отсоединении наконечника от тяги. Возьмите ключ на 27 и попытайтесь открутить удерживающую гайку.
Из посадочного отверстия извлечь рулевые наконечники вам поможет специальный съемник. С его помощью они впрессовываются со своих мест. Обычно проблем на этом этапе не возникает.
В момент выкручивания наконечника, сосчитайте количество оборотов. Это поможет вам сделать приблизительную настройку развала-схождения, чтобы после ремонта добраться без проблем к пункту СТО.
Проведите установку рулевых наконечников и пыльников. Вкручивая новые запасные части, нужно сделать столько же оборотов, как и при разборке.
Тщательно проведите сборку.

Но на этом замена еще не окончена, после выполнения ремонта вам нужно обратиться в ближайший автосервис. Способный провести компьютерную настройку развала-схождения. Это очень важная часть для завершения ремонта блока управления.

Можно попытаться выполнить эту настройку самостоятельно, но только в том случае если у вас есть максимально ровная площадка. Чуть ослабьте крепление рулевых тяг и замерьте телескопическим штырем расстояние между колесами передней и задней подвески. Вам нужно настроить тяги так, чтобы эти величины были одинаковы. Если вы делаете настройку своими силами, то будьте готовы к тому, что на развал-схождение уйдет много времени. Лучше всего не скупиться и съездить для этой процедуры к специалистам.

Замена частей рулевого управления вместе с настройкой обойдется вам примерно в 1 500 рублей. Специалисты сервисных центров установят за эту работу цену примерно в два раза больше. Если вы хотите сэкономить, но не решаетесь проводить ремонт по описанию, просмотрите видеоинструкцию.

ВАЗ 2109: замена рулевого наконечника – это легко

ВАЗ 2109 замена рулевых наконечников

Начало барахлить управление на любимой девятке? Руль стал люфтить, меньше слушаться, вибрировать?
Возможно, пришла уже пора произвести замену наконечников рулевых тяг, порадовать свою машинку свежими деталями?
Эта подробная инструкция в точности опишет детали процесса замены наконечников, а также причины поломки, диагностику поломки и прочие советы. Обучающее видео поможет увидеть процесс своими глазами.
Итак, приступим. Задача – замена рулевых наконечников на ВАЗ 2109.

Причины поломки наконечников
Виды неисправностей рулевого управления
Инструменты для работы
Замена наконечников
1. Снятие
2. Установка
Заключение

Причины поломки наконечников

Рулевые наконечники – это не такой сложный механизм, как, например, двигатель внутреннего сгорания или коробка передач. Поэтому причин поломки у него не так уж и много, но сейчас их перечислим.

Замена рулевых наконечников ВАЗ 2109

Первое – это износ временем. Так уж он, наконечник, устроен, что работает постоянно вращаясь.
А тут уж что люди от такой жизни ломаются, что наконечники. Постоянное трение способствует быстрому изнашиванию деталей и, как следствие, выходу из рабочего состояния.
Препятствовать этому процессу полностью невозможно. Единственный выход – покупать качественные рулевые наконечники. Но, опять же, рано или поздно их все равно требуется менять.
Вторая причина – порванный пыльник. Как и шаровая опора, на ВАЗ 2109 наконечник рулевой тяги оснащен защитным пыльником.
В процессе эксплуатации автомобиля он рвется и влечет за собой не хорошие последствия. Какие? Внутрь соединения попадает пыль и песок, что увеличивает изнашивание деталей и приводит к более быстрому износу.
Третья причина – это недостаточное количество смазки. Как известно, трение без смазки не несет ничего хорошего. В результате отсутствия достаточного количества смазочного материала наконечник быстрее выходит из строя.

Как видно, при всем желании, замена рулевых наконечников на ВАЗ 2109 – процесс неизбежный в любом случае. Радует одно – цена на наконечники остается приемлемой.

Читать еще: Модуль согласования для фаркопа своими руками

Совет! При покупке наконечников, прислушивайтесь к продавцам, а также к другим владельцам автомобилей. Берите качественные наконечники!

Виды неисправностей рулевого управления

Сейчас проведем диагностику рулевого управления ВАЗ 2109. Попытаемся определить, в чем причина нарушения качества управления автомобилем – наконечник, или же что-то еще?
Итак:

Если рулевое колесо стало люфтить все больше и больше, то причиной тому может быть и не наконечник. Причиной люфта может являться и рейка – возможно, ее необходимо подтянуть, отремонтировать или даже заменить.

Возможно, необходима замена или ремонт рейки рулевого управления

Конечно, рулевые наконечники – одна из первых причин ухудшения качества управления автомобилем. Как они диагностируются? Для этого не требуется много затрат и ума.
Для диагностики достаточно загнать автомобиль на смотровую яму или эстакаду и провести несколько операций.
На установленном автомобиле ставим стояночный тормоз, противооткатные упоры на всякий случай.
Зайдя под машину необходимо взяться руками за рулевую тягу и с достаточным усилием подергать вниз-вверх.
Если наконечник уже пора менять, то будет ощутим и даже заметен невооруженным глазом люфт в его шарнире.
Такую же операцию необходимо сделать и на другом наконечнике.

Помните! Если все-таки наконечники оказались в нормальном состоянии, не останавливайтесь, а просмотрите рулевую рейку на предмет люфта. Читайте другие статьи или обратитесь в СТО.

Инструменты для работы

Замена наконечников рулевых тяг ВАЗ 2109 хоть и не сложный процесс, но голыми руками не делается.
Вот, что необходимо иметь для успешного завершения замены наконечников:

Домкрат
Балонник
Пассатижи
Накидные ключи (головки); крайний случай – рожковые ключи
Средство очистки ржавчины (WD-40 или аналоги)
Съемник для наконечников рулевых тяг (желательно, но можно обойтись)

Замена рулевого наконечника ВАЗ 2109 удобнее со съемником

Молоток
Щетка по металлу

Замена наконечников

Теперь перейдем непосредственно к самому процессу замены наконечников рулевых тяг на автомобиле ВАЗ 2109 и подобных.

Снятие

Начинаем со снятия, уже отработавшего свое, наконечника:

Замена наконечника рулевой тяги ВАЗ 2109 с использованием специального съемника

Автомобиль следует установить на смотровую яму или эстакаду.
Устанавливаем противооткатные упоры, машину ставим на ручник и передачу.
Берем балонник или подходящую головку с воротком подлиннее и откручиваем колесные болты. Полностью их не выкручивайте!
Далее устанавливаем устойчиво домкрат и поднимаем автомобиль, чтобы колесо оторвалось от земли. Далее необходимо подставить под борт автомобиля пень или что-то подобное.

Помните! Не работайте с автомобилем, подвешенном на домкрате – опасно для здоровья и жизни!

Снимаем полностью колесо и выворачиваем рулевое колесо в сторону, чтобы был обеспечен хороший доступ к рабочему пространству.
Щеткой по металлу очищаем резьбу наконечника и забрызгиваем вэдэшкой (WD-40). Следует зачищать и брызгать обе резьбы – как резьбу на пальце, так и ту, которая вкручивается в рулевую тягу.
Далее при помощи пассатижей (плоскогубцы) расшплинтовываем соединение рулевого наконечника.
Далее берем накидной ключ и откручиваем гайку крепления наконечника. Если откручивается туго, необходимо добавить WD и приложить больший рычаг.
После того, как гайка была успешно скручена, беремся за извлечение пальца наконечника из стойки амортизатора. Для этого используем специальный съемник рулевых наконечников.
Заводим конец съемника за стойку амортизатора, вкручиваем толкатель до тех пор, пока палец не выйдет из зацепления.

Зачастую такой съемник отсутствует у рядового водителя. Что же делать в таком случае?
Выход есть:

Без съемника наконечник можно снять следующим образом. Потребуется всего лишь молоток, монтировка и немного усилий.
На палец рулевого наконечника следует накрутить гайку так, чтобы палец не выглядывал.
Монтировкой упираемся в выступ стойки и подаем рулевую тягу вверх.
Далее прямыми ударами молотка по месту соединения выбиваем наконечник вверх (смотрите фото).
Самое главное в этом процессе – это меткость. Бейте прицельно, чтобы в процессе ремонта не повредить другие детали подвески любимого автомобиля.

Палец вышел из зацепления, и мы продолжаем ремонт:

Теперь необходимо выкрутить рычаг из рулевой тяги.
Перед этим важно замерить расстояние, на которое был вкручен наконечник. Это делается для более точной установки нового наконечника по углам развала-схождения.
Замерить расстояние можно на глаз, по остаточным следам на старом наконечнике, поставить метку, либо же померить измерительным прибором, если таковой имеется.
Далее наконечник просто выкручивается своими руками из тяги.

Установка

ВАЗ 2109 рулевые наконечники смазываются обязательно

На новом наконечнике тоже желательно нанести метку – на какое расстояние его необходимо будет вкрутить.
Проверьте количество смазки и при необходимости добавьте ее.
Вкручиваем наконечник в рулевую тягу до нужного момента.
Вставляем палец наконечника в отверстие стойки амортизатора.
Закручиваем гайку крепления рулевого наконечника.
Устанавливаем шплинт.
Одеваем обратно колесо, затягиваем болты.
Опускаем автомобиль на колеса.

Вот и все – один наконечник поменян!

Заключение

Конечно, в целях экономии средств можно менять только один наконечник, а второй «еще походит». С другой стороны, в целях экономии времени и сил гораздо выгоднее поменять сразу оба.
После окончания ремонта не забудьте протянуть колесные болты на земле, а не в подвешенном расстоянии. Следите за состоянием своего автомобиля на должном уровне.
Помните те советы, которые были даны в этой статье, просмотрите фото и другие материалы. Счастливого пути!

Замена рулевых наконечников на автомобилях ВАЗ 2108, 2109, 21099

Рулевые наконечники (наконечники рулевых тяг) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 представляют собой шаровые шарниры, состоящие из корпуса, вкладыша, пружины вкладыша, пальца, защитного резинового чехла (пыльника).

Наконечник рулевой тяги соединяет поворотный рычаг на стойке с внутренней (длинной) тягой, крепящейся к рулевой рейке.
Со временем вкладыши поджимающие подвижные шарниры в наконечниках разрушается, что приводит к увеличению люфта при вращении рулевого колеса и характерных частых стуков в подвеске при проезде неровностей. При выявлении вышедшего из строя наконечника рулевой тяги меняем его на новый.

Инструменты необходимые для замены наконечника рулевой тяги

Рожковый ключ на 27 мм, для ослабления затяжки контргайки наконечника.
Рожковый ключ на 24 мм, для удержания от проворачивания соединительной муфты длинной тяги и наконечника.
Накидной ключ на 19 мм, для отворачивания гайки крепления пальца наконечника рулевой тяги.
Съемник наконечника, либо монтажная лопатка для отсоединения пальца наконечника от поворотного рычага на стойке.
Накидной ключ на 22 мм, для отворачивания болтов крепления рулевых тяг к рулевой рейке.
Молоток
Плоскогубцы

Ставим автомобиль на ручной тормоз и передачу
Подставляем под колеса упоры
Ослабляем затяжку болтов колеса, где собираемся менять наконечник
Поддомкрачиваем и снимаем одно из передних колес автомобиля
Очищаем от загрязнения наконечник рулевой тяги и примыкающие к нему детали

Порядок замены наконечника рулевой тяги автомобилей ВАЗ 2108, 2109, 21099

Отворачиваем контргайку наконечника рулевой тяги

Вращаем рулевое колесо и устанавливаем наконечник так, чтобы был удобный доступ к его контргайке из подкапотного пространства. Рожковым ключом на «22» удерживаем соединительную муфту за имеющиеся на ней грани, а рожковым ключом на «27» ослабляем затяжку контргайки наконечника. Резьба на наконечнике левая, отворачиваем гайку по часовой стрелке.

Читать еще: Покраска бампера из баллончика своими руками видео

Поворачиваем колеса так, чтобы наконечник максимально выдвинулся в арку колеса

Вращаем рулевое колесо в сторону противоположную заменяемому наконечнику.

Расшплинтовываем гайку крепления пальца наконечника

Используем пассатижи, при помощи которых сжимаем усики шплинта и извлекаем его из отверстия в пальце.

Отворачиваем гайку крепления пальца наконечника к поворотному рычагу на стойке

Используем ключ на «19». При необходимости гайку обстукиваем молотком и заливаем проникающей жидкостью.

Съемником отсоединяем наконечник от поворотного рычага.

Если съемника нет, то монтажкой создаем натяг в соединении наконечника и рычага и стукаем молотком по бобышке рычага.

Выворачиваем наконечник из муфты.

Необходимо подсчитать число оборотов, на которые вывернется наконечник, что бы при установке нового наконечника завернуть его на то же число оборотов и не сбить угол схождения передних колес.

Свинчиваем с наконечника контргайку

Наворачиваем ее на новый наконечник (если там ее нет).

Вворачиваем новый наконечник в соединительную муфту

Вворачиваем на установленное ранее число оборотов. Ориентируем взаимное положение наконечника и тяги вставив палец наконечника в отверстие бобышки поворотного рычага.

Затягиваем контргайку

Опять используем ключи на «22» и «27». Момент затяжки — 121-149 Н.м.

Закрепляем палец наконечника в бобышке поворотного рычага

Устанавливаем гайку крепления пальца и затягиваем ее моментом 27-33 Н.м.

Примечания и дополнения

— После замены наконечника рулевой тяги на автомобиле ВАЗ 2108, 2109, 21099 рекомендуется подкорректировать углы установки колес.

— При обнаружении люфта и стуков в самих рулевых тягах рулевого механизма, необходимо заменить и их (см. «Замена рулевых тяг автомобилей ВАЗ 2108, 2109, 21099»).

Еще пять статей по рулевому управлению автомобилей ВАЗ 2108, 2109, 21099

Замена рулевого наконечника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Рулевые наконечники – основа рулевой тяги, они выполнены в форме шарнира который запрессован в корпус, данный шарнир вставляется в отверстие поворотного рычага стойки и при повороте руля, этот шарнир двигает колесо в нужную вам сторону и тем самым автомобиль поворачивает.

Примечание!
Для замены наконечников, требуется запастись: Специальным съёмником который идёт специально для шаровых шарниров, а так же всеми ключами которые есть в вашем арсенале и пассатижами с отвёрткой!

Краткое содержание:

Где находится рулевой наконечник?
Как мы уже сказали он состоит из корпуса и из шарового шарнира, шарнир же у наконечника вставлен в отверстие (Указан синей стрелкой), чтобы легко найти его, придётся снять колесо с автомобиля и взглянуть на телескопическую стойку, чуть ниже на фотографии было указано красной стрелкой, расположение наконечника рулевой тяги в ходовой части автомобиля.

Когда нужно менять рулевой наконечник?
У наконечника есть пыльник, для наглядности мы его указали зелёной стрелкой на фотографии выше, если данный пыльник будет порван, то сразу же не думая меняйте наконечник, даже если он ещё по вашему мнению находится в хорошем состоянии, то через некоторое время он всё же выйдет из строя и чум скорее вы его замене, тем будет лучше, при порванном пыльники в шарнир забивается грязь и вода попадает, из-за этого быстро вымывается смазка и вместо неё частички грязи появляются в шарнире, из-за этого появляется люфт у руля, он начинает вибрировать и автомобиль гораздо хуже начинает отзываться при повороте рулевого колеса у автомобиля.

Примечание!
Наконечники приходят в негодность из-за нескольких причин, первая это когда рвётся пыльник, вторая это от времени, вить при езде у шарового шарнира происходит трение между ним самим и отверстием в которое он вставляется (В стойку), ну и третья причина это недостаточное количество смазки которую толком не положил производитель или которая просто высохла и смылась от времени!

Как заменить рулевой наконечник на ВАЗ 2108-ВАЗ 21099?

Примечание!
Прежде чем менять наконечник, убедитесь действительно ли именно это вашему автомобилю и нужно, для проверки наконечника на предмет люфта проделайте следующую операцию, загоните автомобиль на смотровую яму и возьмитесь рукой за рулевую тягу (На ней ещё рулевой наконечник находится) и пошатайте усилием руки рулевую тягу (Вниз, вверх), в то время когда шатать тягу будете, смотрите на шаровой шарнир рулевого наконечника, если он будет шататься (Люфт иметь) то в таком случае смените рулевой наконечник, в ближайшее время на новый (Другой наконечник, точно таким же образом проверьте), если оказалось такое что оба наконечника исправны и работают нормально, а люфт у руля всё равно присутствует, то смотрите на рулевую рейку возможно она виновата в этом люфте!

Снятие:
1. Объясним кратко вить в замене рулевого наконечника нет ничего сложного, особенно когда под рукой есть съёмник, ну что же начнём, в начале снимите колесо (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле») с автомобиля, затем возьмите смазку WD-40 или что то наподобие неё и очистите щёточкой гайку, которая крепит шарнир рулевой тяги к поворотному рычагу и взяв пассатижи, выньте шплинт которая не даёт этой гайки отвернуться (Он указан красной стрелкой), а когда он будет вынут, полностью открутите гайку и снимите её (Указана синей стрелкой) и при помощи спец. съёмника выпрессуйте палец шарового шарнира из отверстия в который он входит (см. маленькое фото) и затем ослабив гаечным ключом гайку (Указана зелёной стрелкой) за счёт которой наконечник к рулевой тяги крепится, выверните после чего наконечник провернув его рукой против часовой стрелки (При выворачивании обязательно подсчитывайте, сколько наконечник сделает оборотов, новый на точно такое же количество закручивайте).

Примечание!
Если вдруг вам будет нужно поменять пыльник у рулевого наконечника или набить в него по больше смазки, тогда снять будет нужно его следующим образом, сперва металлическое кольцо нужно будет снять вдоль пальца шарового шарнира (см. фото 1), затем поддев отвёрткой, снимите стопор который держит пыльник на шарнире (см. фото 2) и можете смело после чего снимать сам пыльник с шарнира и набивать в шарнир смазку, только обратно подсоединяйте пыльник так, чтобы он в паз встал и плотно закрепите его, чтобы под него не попала не грязь не влага!

Установка:
Наконечник на рулевую тягу ставится в обратном порядке снятию и чтобы развал не особо сбился, заверните его на прежнее обороты как это было сказано ранее.

Дополнительный видео-ролик:
Более подробно понять как производится замена рулевого наконечника на таком автомобиле как Лада девятой модели, вы можете в ролике, который расположен чуть ниже:

Источники:

http://luxvaz.ru/vaz-2109/358-zamena-nakonechnikov-rulevyh-tyag.html
http://ladaautos.ru/vaz-2109/remontiruem-blok-rulevogo-upravleniya-vaz-2109-zamena-nakonechnikov.html
http://masteravaza.ru/rulevoe/rulevye-nakonechniki-rulevoe/vaz-2109-zamena-rulevogo-nakonechnika-854
http://twokarburators.ru/zamena-nakonechnika-rulevoy-tyagi-2108-2109-21099/
http://vaz-russia.com/remont-vaz-2108/zamena-rulevogo-nakonechnika-na-vaz-2108-vaz-2109-vaz-21099.html

голоса

Рейтинг статьи
