Замена датчика коленвала на ВАЗ 2114

Датчиком коленвала или положения коленчатого вала является электромагнитное устройство, которое передает данные о текущем положении коленвала на электронный блок управления двигателем. Переоценить значимость этого девайса сложно, поскольку именно от его работоспособности зависит правильность работы форсунок, отвечающих за подачу топлива, а также всей системы зажигания в целом.

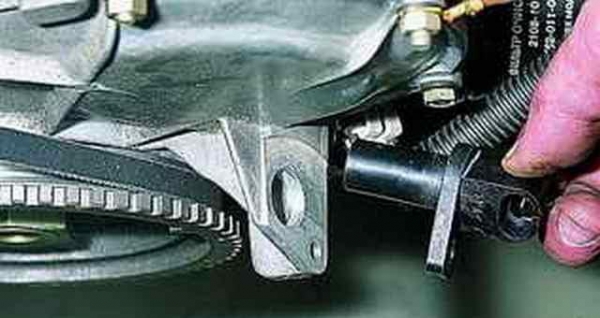

Так выглядит устройство

Практика показывает, что ДК выходит из строя достаточно редко. Но опытные водители отмечают — подобная неисправность может застать врасплох, в самый неподходящий момент.

Советуем всегда иметь у себя в машине запасной ДК. Особенно это актуально для тех, кто собирается в дальнюю поездку.

В зависимости от конструкции и принципа функционирования, выделяют три основных вида датчиков коленвала. Рассмотрим особенности каждого из них в таблице.

Тип датчика

Особенность конструкции

Как работает

Внутри него находится стержень из металла с магнитом на наружном конце. Он намагничивает стержень. Вокруг стержня есть медная обмотка, а ее концы являются разъемами для подключения проводки

Когда возле стержня находится стальной предмет, на выводах появляются сигналы

С датчиком Холла

Внутренняя конструкция такого типа датчика предусматривает наличие датчика Холла

Когда к нему подходит металлический предмет, меняется состояние с нуля на единицу и наоборот

Конструкция основана на считывании импульсных частот, которые генерируются ЭБУ

Импульсы определенной частоты подаются на датчик. При поднесении металлического объекта, частота генерации изменяется. За счет изменения частот, ДК определяет наличие возле себя предметов. Реакция происходит за счет металлических зубьев венца коленвала

Признаки неисправности

Ваш автомобиль может по-разному сигнализировать о том, что с ДПКВ или просто ДК возникли неполадки. Назовем основные из них.

Не редко на торцевой части датчика образуется налипание грязи, из-за которой устройство некорректно передает информацию.
На холостом ходу двигатель ведет себя нестабильно.
Заметно падает уровень мощности силового агрегата.
Обороты самопроизвольно могут увеличиваться или наоборот, падать.
При разгоне заметны провалы.
При включении зажигания ощущаются проблемы, завести машину бывает сложно.

Обнаружив подобные неполадки, вероятнее всего, вам придется заменить ДПКВ. К тому же, мы говорим про расходник, который не обойдется вам в баснословную сумму денег.

Ремонту данный измеритель положения коленчатого вала не подлежит.

Дополнительно советуем обратить внимание на вылезающие коды ошибок. Коды с обозначениями 0336 и 0335 говорят о том, что около разъема мог произойти обрыв проводов. Такую неполадку легко определить визуальным осмотром.

Расположение

Многие владельцы ВАЗ 2114 предпочитают осуществлять ремонт своими собственными руками. Это позволяет существенно сэкономить.

Но для того, чтобы заменить ДПКВ, нужно узнать, где именно он располагается.

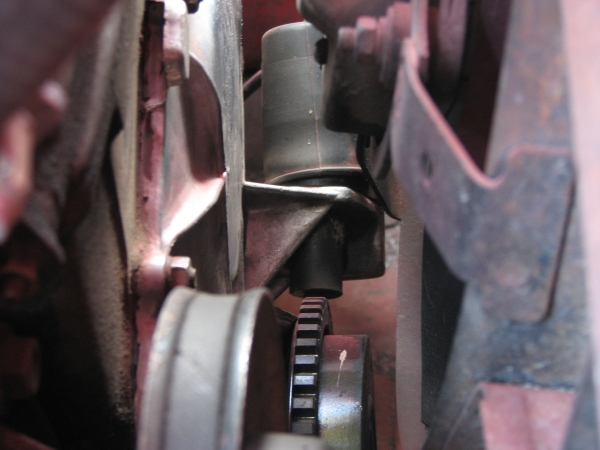

Расположение ДПКВ

Причины выхода из строя

Есть несколько основных причин, из-за которых ДПКВ может в итоге выйти из строя, утратить свою работоспособность.

Произошла физическая деформация корпуса. Он изготовлен из пластика, потому подобные поломки не редкость.
Между витков обмотки может произойти замыкание, из-за которого меняется частота генерации, которая передается в электронный блок управления. Такая поломка характерна в том случае, если используется ДК частотного типа.
Банальный износ или поломка зубьев шкива — еще одна распространенная причина, из-за которой требуется менять датчик коленвала.

Проверка функциональности

Не торопитесь с выводами. Не стоит обвинять во всех бедах именно ДПКВ. Порой оказывается, что причина неполадки вовсе в другом. Следовательно, для начала следует проверить, работает или нет ваш ДК.

Для проверки существует несколько способов.

Мультиметром. Ваша задача — замерить сопротивления катушки на индукционном датчике. Если он исправен, тогда показатель составит от 500 до 700 Ом.

Многофункциональный мультиметр

Поставьте на мультиметре предел измерения в 200 милливольт, подключите к выводу щупы и несколько раз около сердечника проведите металлическим предметом. Если датчик работает, он сможет заметить этот металл и на дисплее появится всплеск напряжения. Если всплесков нет, ДК подлежит замене.
Осциллографом. Такой метод проверки дает наиболее объективный и точный результат, равный практически 100%. Подключите устройство к двигателю и считывайте данные в различных режимах. Двигатель необходимо будет запускать с различной частотой оборотов — от 800 и выше, вплоть до 6 тысяч. Смотрите на линии, появляющиеся на экране. Если они имеют разную длину, следует искать, в чем причина неисправной работы. Порой помогает простая очистка загрязнений, проверка шкива на наличие повреждений и прочие мероприятия.

Демонтаж и установка

Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.

Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
Отключите колодку с проводкой из соответствующего разъема.
С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
Извлеките поврежденное устройство.
Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
Зачистите при необходимости место установки ДПКВ.
Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

Соблюдайте зазор

Цена вопроса

Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.

На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.

Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.

Замена датчика коленвала на ВАЗ 2114

Так выглядит устройство

Тип датчика

Особенность конструкции

Как работает

Когда возле стержня находится стальной предмет, на выводах появляются сигналы

С датчиком Холла

Внутренняя конструкция такого типа датчика предусматривает наличие датчика Холла

Когда к нему подходит металлический предмет, меняется состояние с нуля на единицу и наоборот

Конструкция основана на считывании импульсных частот, которые генерируются ЭБУ

Признаки неисправности

Не редко на торцевой части датчика образуется налипание грязи, из-за которой устройство некорректно передает информацию.
На холостом ходу двигатель ведет себя нестабильно.
Заметно падает уровень мощности силового агрегата.
Обороты самопроизвольно могут увеличиваться или наоборот, падать.
При разгоне заметны провалы.
При включении зажигания ощущаются проблемы, завести машину бывает сложно.

Читать еще: Как снять передний подшипник ступицы ваз 2110

Ремонту данный измеритель положения коленчатого вала не подлежит.

Расположение

Но для того, чтобы заменить ДПКВ, нужно узнать, где именно он располагается.

Находится искомый объект на двигателе. Если быть точнее, то на масляном насосе в непосредственной близости от приводного шкива генератора. Ищите датчик на крышке насоса. Крепеж осуществляется одним болтом.

Расположение ДПКВ

Причины выхода из строя

Произошла физическая деформация корпуса. Он изготовлен из пластика, потому подобные поломки не редкость.
Между витков обмотки может произойти замыкание, из-за которого меняется частота генерации, которая передается в электронный блок управления. Такая поломка характерна в том случае, если используется ДК частотного типа.
Банальный износ или поломка зубьев шкива — еще одна распространенная причина, из-за которой требуется менять датчик коленвала.

Проверка функциональности

Для проверки существует несколько способов.

Мультиметром. Ваша задача — замерить сопротивления катушки на индукционном датчике. Если он исправен, тогда показатель составит от 500 до 700 Ом.

Многофункциональный мультиметр

Поставьте на мультиметре предел измерения в 200 милливольт, подключите к выводу щупы и несколько раз около сердечника проведите металлическим предметом. Если датчик работает, он сможет заметить этот металл и на дисплее появится всплеск напряжения. Если всплесков нет, ДК подлежит замене.
Осциллографом. Такой метод проверки дает наиболее объективный и точный результат, равный практически 100%. Подключите устройство к двигателю и считывайте данные в различных режимах. Двигатель необходимо будет запускать с различной частотой оборотов — от 800 и выше, вплоть до 6 тысяч. Смотрите на линии, появляющиеся на экране. Если они имеют разную длину, следует искать, в чем причина неисправной работы. Порой помогает простая очистка загрязнений, проверка шкива на наличие повреждений и прочие мероприятия.

Демонтаж и установка

Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
Отключите колодку с проводкой из соответствующего разъема.
С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
Извлеките поврежденное устройство.
Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
Зачистите при необходимости место установки ДПКВ.
Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

Соблюдайте зазор

Цена вопроса

Замена датчика коленвала на ВАЗ 2114 своими руками

Многие водители даже не подозревают о существовании такого устройства, как датчик положения коленвала (ДПКВ). Но, тем не менее его важность трудно переоценить. Датчик коленвала ВАЗ 2114 это миниатюрное устройство, которое передает данные о том, в каком положении находится коленчатый вал компьютеру силового агрегата. От этой небольшой детали зависит правильное функционирование форсунок, отвечающих за подачу горючего, и системы зажигания ВАЗ 2114. Выходит он из строя редко. Но если вы запланировали дальнее путешествие, то хорошо бы располагать запасным.

Датчики положения вала на ВАЗ 2114 отличаются не только по своей конструкции, но и по принципу действия.

ДПКВ индуктивного типа располагают металлическим стержнем с магнитом, который нужен для его намагничивания. Поверх стержня намотана медная обмотка. Принцип его работы заключается в подаче сигнала, когда рядом находится стальной предмет.

ДПКВ второго типа работает по иной схеме. Внутри такого устройства находится датчик холла. Если к нему поднести предмет из металла, то его состояние изменится.

Также часто используются устройства импульсного типа. Они генерируют импульсы конкретной частоты. В случае если рядом находится предмет из металла, то изменится и частота генерации.

Где находится?

Обнаружить датчик положения вала на ВАЗ 2114 несложно. Расположен он под капотом около шкива коленчатого вала и прикреплен к маслонасосу болтом.

Причины и признаки неисправности

Сбои в работе или вообще выйти из строя датчик может по самым разным причинам. Нередко, самая обычная грязь, налипшая на ДПКВ, может стать причиной ошибок считывания данных.

Нестабильная работа на холостом ходу.
Самопроизвольное увеличение и уменьшение оборотов силового агрегата.
Снижение мощности двигателя.
При разгоне появляются «провалы».
Автомобиль тяжело заводится.
Как правило, в подобных случаях единственный выход — это замена ДПКВ.
Если появляется ошибка 0335 или 0336, то в данном случае с большой долей вероятности можно констатировать обрыв провода около разъёма. В данном случае нужно просто заменить разъём.

Показание осциллографа датчика коленвала

Физическое повреждение корпуса.
Замыкание витков обмотки в результате которого в БУ передаются неправильные данные.
Износ.
Повреждение зубчиков шкива.

Пошаговая инструкция по замене

Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.

Выключаем зажигание.
Поднимаем крышку капота.
Находим, где установлен датчик.
Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой.
Извлекаем колодку.

Извлечение колодки из разъема
Откручиваем болт.

Откручиваем закрепляющий болт
Снимаем датчик положения вала.

Вытаскиваем требуемую деталь

Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора. Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно.

Пред установкой нового датчика очищаем место установки.

Ставим новый или старый, в случае если вы определили, что он исправен.

Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров.

С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ. Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.

Необходимый зазор

Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.

Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.

Видео «Замена ДПКВ на ВАЗ 2110-2114»

В этом видео показано как правильно должна проводиться замена датчика положения коленвала на автомобилях ВАЗ 2110-2114. А так же даны рекомендации как избежать этой неисправности.

ДПКВ на ВАЗ 2114: от назначения до быстрой замены- обо всем

Датчик коленвала ВАЗ 2114 является единственным измерительным прибором, неисправность которого может стать причиной полной потери работоспособности двигателя.

Из данной статьи вы узнаете, зачем нужен датчик положения коленчатого вала, как он устроен и какие проблемы могут возникать в процессе его эксплуатации. Также будет рассмотрена методика проверки работоспособности ДКВП и особенности демонтажа и последующей замены устройства.

Именно так выглядит ДПКВ на 2114

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

Функциональное назначение ДКПВ – подача в ЭБУ четырнадцатой информации о текущем положении коленного вала, на основании которой контролер выполняет синхронизацию работы системы зажигания и форсунок. По простому – от ДКПВ зависит момент подачи в камеры сгорания топливной смеси и периодичность возникновения искры на свечах зажигания.

Если ДКВП выйдет из строя, полностью нарушится режим работы движка – из-за того, что топливо будетподаваться чрезмерно часто либо, наоборот, зажигание не будет происходить в нужный момент, движок начнет троить, автомобиль дергаться при движении и терять обороты .

На четырнадцатые разных годов выпуска устанавливались разные ДКПВ – частотные и индуктивные, отличия между ними заключаются в принципе работы.

Индуктивные датчики, они же электромагнитные, обладают электромагнитным сердечником, покрытым обмоткой из медной проволоки. Когда вблизи сердечника появляется металлическая деталь (коленной вал) сердечник реагирует на ее электромагнитное поле, в результате чего меняется его электрический потенциал.

Разница потенциалов передается на медную обмотку и на ней образуется переменный ток. Сама обмотка выведена к контактам, расположенным на корпусе ДКПВ. К контактам подсоединены провода, соединяющие устройство с блоком управления двигателем. Возникший переменный ток передается в контроллер, на основание чего мозги четырнадцатой определяют текущее положение коленвала.

Устройство и принцип работы датчика коленвала частотного типа несколько сложнее. Такие устройства также обладают электромагнитным сердечником, однако они также оборудованы преобразователем работающим по принципу Холла, который формирует из возникшего переменного напряжения частотный импульс.

Информация в ЭБУ подается в виде импульсных сигналов, частота возникновения которых меняется, когда рядом с датчиком расположен металлический предмет (в данном случае, венцовые зубья коленвала).

Обратите внимание на устройство датчика

ОШИБКИ И ПРИЗНАКИ НЕИСПРАВНОСТИ

О том, что с ДКПВ возникли проблемы, свидетельствует появление на экране бортового компьютера ошибок 0036 либо 0035.

Ошибка № 0035 появляется в случаях, когда устройство передает в мозги автомобиля неправильный сигнал;
Ошибка № 00436 возникает, когда ЭБУ не получает от датчика никакого сигнала вообще.

Если на вашей четырнадцатой отсутствует бортовой компьютер и вы не можете увидеть возможные ошибки, обратите внимание на признаки неисправности датчика положения коленвала ВАЗ 2114:

Во-первых, при неисправном ДКПВ двигатель может попросту не завестись, причин этому, помимо самого датчика, может быть много, но проверить устройство необходимо одним из первых;
Также при поломанном датчике наблюдаются провалы при наборе оборотов при разгоне либо же наоборот, обороты могут расти самостоятельно;
Характерными являются проблемы при холостом ходу – обороты плавают либо автомобиль глохнет;
Существенно ослабевает тяга движка;
Горит индикатор “Check Engine”.

В целом, все неисправности ДКВП можно разделить на три основные группы:

Механические повреждения устройства – трещины в корпусе либо сорванная посадочная резьба, повреждения сердечника или колодки контактов;
Повреждения чувствительного элемента в результате износа;
Повреждения обмотки, в результате чего меняется частота подачи импульса в контроллер (ЭБУ их не может расшифровать сигнал).

Снимите датчик посмотрите на внешние деформации и протестируйте- все станет понятно

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДКПВ

Работоспособность любого датчика четырнадцатой проверяется мультиметром, ДКПВ – не исключение, так что имеет смысл приобрести данный прибор (его стоимость составляет 400-700 рублей), чтобы в дальнейшем делать все самому, а не тратить деньги на услуги СТО.

Проверка работы ДКПВ (в том числе и для автомобилей ВАЗ 2113 и ВАЗ 2114) требует определения тестером его двух основных функциональных характеристик – способности выдавать переменное напряжения и уровня сопротивления контактной цепи.

Проверка сопротивления выполняется следующим образом:

Переводим мультиметр в режим работы омметра;
На контактах датчика замыкаем щупы устройства (контактов всего два, щупов тоже два – перепутать не возможно);
При исправной контактной цепи тестер покажет величину сопротивления в пределах от 500 до 700 Ом. Более высокое сопротивление свидетельствует о том, что ДКПВ не может передавать сигнальный импульс на ЭБУ и его нужно менять.

Чтобы проверить уровень напряжения переведите мультиметр в режим измерения переменного тока, щупы при этом остаются на тех же контактах.

Возьмите отвертку или любой металлический предмет и проведите им по корпусу ДКПВ. Если датчик рабочий, чувствительный элемент среагирует на находящийся радом метал и произойдет скачок переменного напряжения, если этого не произошло – датчик коленвала нужно менять.

Проверка ДПКВ мультиметром

ЗАМЕНА ДКПВ

Разберемся где находится датчик коленвала на ВАЗ 2114. Определить местоположение устройства несложно – откройте капот и осмотрите левую часть моторного отсека. Возле масляного насоса вы увидите небольшое устройство с пластиковым корпусом, зафиксированное в посадочном гнезде на крышке шкива генератора, это и есть ДКПВ.

Замена датчика коленвала на ВАЗ 2114 требует наличия ключа-трещотки с головкой на 10, также не помешает удлинитель на ключ длиною в 5 сантиметров, поскольку доступ к самому датчику ограничен находящимися рядом агрегатами.

Снятие ДКПВ выполняется в следующей последовательности:

Открываем капот автомобиля, находим датчик и отсоединяем идущие на него провода питания;
Надеваем головку ключа-трещотки на фиксирующий болт и выкручиваем его;
Извлекаем ДКПВ из посадочного гнезда.

Установка нового устройства производится в обратной последовательности. Тут важно соблюсти правило минимального зазора между самим ДКПВ и шкивом генератора, который можно регулировать посредством идущих в комплекте с ДКПВ посадочных шайб.

Согласно правилам, зазор между шкивом генератора и сердечником ДКПВ не должен превышать 1 мм и быть не меньше 0,61 мм. Для определения величины зазора воспользуйтесь штангенциркулем.

Также стоит отметить, что если произошла поломка датчика надеяться на самостоятельный ремонт устройства не стоит.

Данный измерительный прибор обладает очень нежной начинкой, и если начал барахлить чувствительный элемент либо контакты, датчику уже ни чем не поможешь – проще и быстрее просто купить и установить новое устройство, благо, стоит он не дорого (стоимость ДКВП колеблется в пределах 300-500 рублей, в зависимости от производителя.), а замена, как вы видите, выполняется в течение 5-10 минут.

Датчик коленвала на ваз 2114 – устройство, ремонт, замена

Устройство современных автомобилей год от года становится сложнее и сложнее. Заводы изготовители в новые модели пичкают все больше электроники. На машины ставится огромное количество разных датчиков, реле, преобразователей, сенсоров. И сегодня мы поговорим про датчик коленчатого вала на ВАЗ 2114.

Устройство датчика коленвала на ваз 2114

Внешне это небольшое устройство представляет собой пластмассовую геометрическую фигурку, с одной стороны круглая, с другой прямоугольная, а в середине ушко с отверстием для крепления к корпусу.

Эта маленькая штучка в машине выполняет довольно важную функцию-она считывает данные вращения коленчатого вала и предает их в «мозги» автомобиля.
По положению коленчатого вала определяются точки расположения поршней. И на основании этой информации возникает периодичность возникновения искры на свечах зажигания, а газораспределительный механизм с помощью инжектора подает топливо в камеру сгорания цилиндров.

Что будет если датчик коленвала на ваз 2114 неисправен

В случае неисправности датчика коленвала с машиной могут происходить не очень приятные вещи.

Она может начать дергаться, троить, глохнуть на холостых оборотах.
Также при неисправности датчика автомобиль, может показаться на первый взгляд может ехать нормально, но если при этом вы посмотрите на расход топлива, то он будет на много больше.

Это происходит потому, что электроника не в состоянии считывать идеальный момент подачи искры и топлива. Поэтому автомобилистам по мере возможности лучше возить с собой запасной датчик ДПКВ. Стоит он не дорого 200-400 рублей, в зависимости от производителя.

Принцип работы датчика коленвала на ваз 2114

Принцип работы датчика заключается в следующем. На коленчатом вале есть специальное зубчатое колесо, которое имеет пропуск равный двум зубьям. Прохождение этого места мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением шатуна с поршнем в верхней мертвой точке. Фиксируется импульс, который после обработки, подает сигнал газораспределительному механизму на подачу топлива.

Разновидности датчиков коленвала

Индуктивные

Индуктивные (электромагнитные) внутри имеют железный шток обмотанный медной проволокой. Это наиболее распространенный вид датчиков. Если возле штока появляется металлическая деталь (шкив коленвала) он реагирует на ее магнитное поле, в результате чего меняется его электромагнитный сигнал, который подается в электронный блок управления. Само по себе понятие индуктивность, это извлечение энергии из электрического тока и сохранение ее в другом виде.

Разница сигналов до и после прохождения пропуска шкива коленвала передается на медную обмотку стержня и на ней образуется переменный ток. Сама обмотка выведена к разъему, расположенному на корпусе ДКПВ. От фишки идут провода, соединяющие устройство с блоком управления и двигателем. Полученный переменный ток передается в «мозги» четырнадцатой, которые определяют текущее положение коленчатого вала. Этот вид датчика считается более надежным и простым, по сравнению с его собратом.

Частотные

Устройство и принцип работы датчика коленвала частотного типа более замысловатое. Такие устройства также обладают электромагнитным стержнем, однако они оборудованы преобразователем работающим по принципу Холла, который формирует из возникшего переменного напряжения частотный импульс.

Информация в ЭБУ подается в виде импульсных сигналов, аналогично электромагнитному датчику. Среди недостатков этого устройства можно отметить излишняя восприимчивость устройства к электромагнитным помехам, возникающим в цепи, а наличие электронной схемы в нем снижает его надежность.

Принцип работы датчиков одинаковый, но устройства у них немного разные. Первый датчик получил большее распространение в связи с более простой конструкцией.

Неисправности датчика коленвала

При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика. Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом. Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления. Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности. Показания рабочего датчика должны быть около 400мГн.

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту. В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга. Решает каждый сам.

Замена датчика коленвала

Для замены датчика коленвала нужно всего лишь ключ-трещетка с головкой на 10. Может еще потребоваться удлинитель на ключа, поскольку снимать датчик неудобно. Открываем капот и с левой стороны возле шкива генератора находим ДКВП. Он прикручен обыкновенным болтом к крышке масляного насоса. Отсоединяем от датчика фишку, и выкручиваем ключом болт.

Вынимаем его из посадочного места. Установка нового устройства производится в обратном порядке. Нужно следить за состоянием датчика. Периодически нужно очищать его от загрязнений и следить, что бы зазор между ДКП и шкивом был по регламенту. Зазор между шкивом генератора и сердечником датчика должен быть 0,61-1 мм. Его можно померить штангенциркулем. Датчики не ремонтно пригодны. Поэтому неисправный датчик можно смело выбрасывать.

Таким образом, датчик является достаточно важным элементом в электротехнической части автомобиля. Его неисправность отрицательно влияет на работу всех узлов и механизмов, увеличивая их износ.

Источники:

http://luxvaz.ru/vaz-2114/197-datchik-kolenvala.html
http://auto-self.ru/zamena-datchika-kolenvala-na-vaz-2114/
http://avtozam.com/vaz/2114/zamena-datchika-kolenvala/
http://autovaz-2114.ru/electrical-equipment-in-the-car/dpkv-na-vaz-2114-ot-naznacheniya-do-bystroj-zameny-obo-vsem/
http://provaz2114.ru/elektrika/datchik-kolenvala-na-vaz-2114-ustrojstvo-remont-zamena.html

голоса

Рейтинг статьи
