Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
• Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
• Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Способ проверки

Ваши действия

• Подключите минусовой конец от вольтметра на двигатель;
• Включите зажигание;
• Вольтметром определите, какое напряжение образуется при езде на автомобиле;
• В норме показатель должен составлять не меньше 12 Вольт, если АКБ полностью заряжена;
• Если показания заметно меньше, потребуется ремонт или замена ДТОЖ

• Возьмите мультиметр, включите его в режиме вольтметра;
• Измерение должно происходить в пределах от 100 Ом до 10 кОм;
• Возьмите термометр, измеряющий температуру более 100 градусов по Цельсию;
• Опустите датчик в емкость с жидкостью охлаждения;
• Начинайте подогревать ОЖ;
• По мере роста температуры следите за показателями с помощью термометра;
• Измерьте показатели сопротивления датчика при различных температурах;
• Либо можете взять кипяток, залить его в емкость, вставить туда рабочий элемент датчика. И следите за сопротивлениями датчика, пока температура воды остывает;
• Сопоставьте показания с таблицей, приведенной ниже

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Температура (в градусах Цельсия)

Сопротивление (Ом)

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Замена

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

1. Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
2. Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
3. Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
4. Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
5. Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
6. Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
7. Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
8. Отключите проводку от датчика.
9. С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
10. Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
11. Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
12. Обработайте гнездо обезжиривателем.
13. Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
14. Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
15. Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
16. Запустите мотор, проверьте в действии новый датчик ТОЖ.

Самостоятельная замена ДТОЖ — процесс достаточно простой. Вам не придется тратить деньги на услуги автосервиса, плюс получите необходимый опыт по ремонту автомобиля своими собственными руками.

Датчик температуры охлаждающей жидкости ВАЗ 21083, 21093, 21099, инжектор

Датчик температуры охлаждающей жидкости (ДТОЖ) – является элементом электронной системы управления инжекторным двигателем (ЭСУД) автомобилей ВАЗ 21083, 21093, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы двигателя на разных режимах.

На автомобилях ВАЗ 21083, 21093, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.

Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.

Принцип действия ДТОЖ ВАЗ 21083i, 21093i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.

Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.

В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.

Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.

ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 – ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.

Изучаем устройство и учимся менять датчик включения вентилятора ВАЗ 2109 и 21099 с двигателем инжектор и карбюратор

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

1. Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
2. Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
3. В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике канал Техник-механик).

Еще один вариант проверки:

1. Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм. Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
2. Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
3. Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.

Фотогалерея «Самостоятельная диагностика»

Возможные неисправности и способы их устранения

По каким причинам устройство может перестать функционировать:

1. Внутреннее повреждение контакта, который находится внутри девайса. На практике в результате длительной эксплуатации данный контакт может оборваться, также интенсивное использование ДТОЖ может привести к появлению трещин на нем. Если причина кроется в обрыве, то это чревато полной поломкой контроллера датчик попросту сгорит. Если же проблема заключается в трещинах, то устройство может работать, но некорректно. Из-за отсутствия контакта контроллер будет передавать неверную информацию о жидкости, то есть на панели приборов будут выведены некорректные значения.
2. Еще одна причина повреждение изоляции девайса. Если изоляция устройства нарушена, то контроллер может работать с замыканиями. Замыкания в его работе могут стать причиной полного выхода из строя девайса.
3. Произошел обрыв в электроцепи рядом с контроллером. Из-за повреждения проводки устройство не сможет передавать данные об антифризе на приборную панель. Соответственно, в случае перегрева мотора водитель даже может не узнать об этом.

По каким симптомам можно определить неработоспособность этого девайса:

1. Мотор автомобиля стал с трудом заводиться на горячую. То есть сутра завести его можно, а вот когда агрегат прогреется, появляются неполадки.
2. Повышенный расход горючего. Определить такой признак можно только тогда, когда вы будете внимательно следить за работой автомобиля. Увеличенный расход горючего обусловлен перегрузом силового агрегата, когда тот прогрет.
3. Если же ДТОЖ сломался и больше не функционирует, то на контрольном щитке будут выводиться неверные данные о температуре мотора. Для полного прогрева ДВС обычно требуется не более 10 минут. Если через 10 минут после запуска вы заметили, что стрелка на указателе на приборке не пошла вверх, то скорей всего, ДТОЖ надо менять (видео снял Яковлев Дмитрий).

Инструкция по замене датчика ТОЖ своими руками

Замена ДТОЖ выполняется следующим образом:

1. Сначала необходимо отключить зажигание и открыть капот своего авто.
2. Далее, под сливное отверстие радиаторного устройства двигателя надо подставить емкость, в нее будет собираться вся охлаждающая жидкость. Откройте пробку и слейте антифриз, после чего найдите ДТОЖ, отключите от него разъем.
3. Используя гаечный ключ, вам надо будет произвести демонтаж контроллера. Устройство извлекается из места установки. При снятии вы можете увидеть прорезиненный уплотнитель, когда будете снимать регулятор, не потеряйте его. Если вы заметили, что резинка сильно износилась, то ее нужно будет заменить.
4. После этого вам надо будет установить новый контроллер в место монтажа. С помощью ключа закрутите девайс до упора, а затем подключите разъем с проводом, который вы отключали при демонтаже. Теперь вам остается только залить рабочую жидкость в радиаторное устройство и включить зажигание, запустить мотор и проверить работоспособность устройства.

Видео «Как правильно поменять датчик активации вентилятора»

Как в гаражных условиях произвести замену ДВВ на автомобиле ВАЗ 21099, и каких ошибок при этом нельзя допустить узнайте из ролика, опубликованного каналом Мысли и советы от Мустафы Муртазаева.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Местонахождение

Располагается в выпускном патрубке головки блока цилиндров, смотрите на фото ниже:

Примечание!

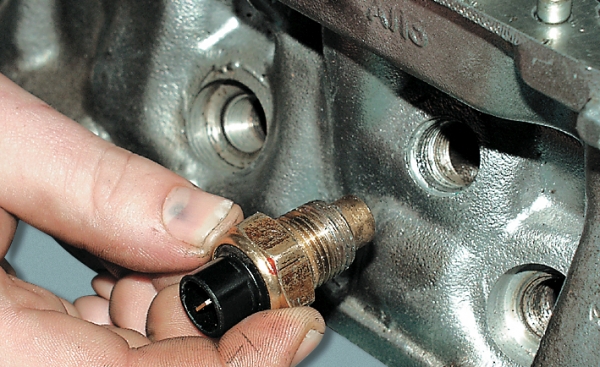

В руке у человека находится непосредственно датчик, а красной стрелкой указано отверстие – место его установки.

Когда менять датчик?

• Наличие неисправности датчика приводит к нарушению работы двигателя – затруднен пуск в холодную погоду.

• В жару двигатель у автомобиля нагревается до высокой температуры. Сломанный датчик станет причиной потери мощности двигателя и увеличится расход топлива.

Замена датчика «ДТОЖ» на ВАЗ 2108-ВАЗ 21099

Снятие

1) Слейте охлаждающую жидкость из радиатора. Подробную инструкцию читайте в нашей статье: «Замена охлаждающей жидкости».

2) Далее отсоедините клему «-» с аккумуляторной батареи во избежание короткого замыкания во время работы с датчиком. Подробно про клемму читайте здесь: «Замена аккумулятора», в пункте «1».

3) Следом отсоедините колодку проводов, подсоединенных к датчику.

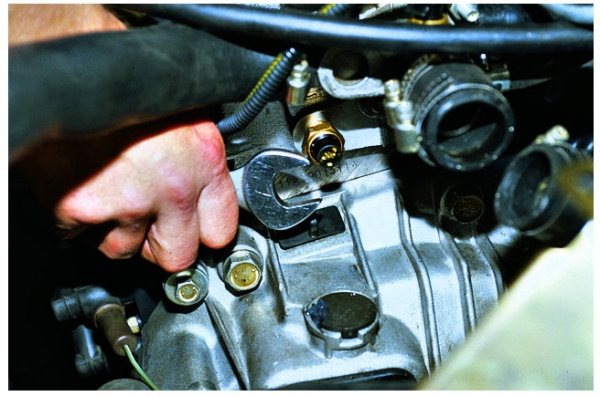

4) Воспользуйтесь гаечным ключом и полностью выверните датчик.

5) Извлеките датчик из отверстия, находящееся в патрубке.

Примечание!
На данном датчике присутствует уплотнительная прокладка, старайтесь ее не терять, ведь она подайдет на новый датчик.

Установка

1) Поставьте новую деталь в отверстие и заверните с помощью гаечного ключа до упора.

2) Теперь подсоедините колодку проводов.

3) Залейте охлаждайку в радиатор. В статье о замене жидкости есть инструкция.

4) Подсоедините клему «-» к аккумулятору.

Проверка на работоспособность:

Примечание!
Запаситесь мульти-метром, без него проверка невозможна!

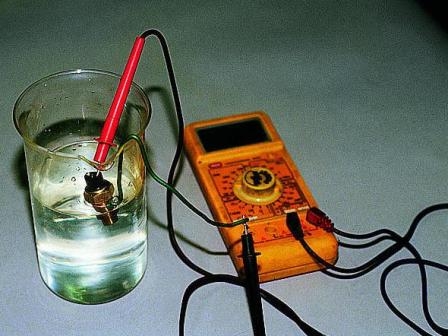

1) Снимите датчик с автомобиля, поместите его в какую-нибудь емкость, заранее наполненнную охлаждающей жидкостью.

Примечание!
Подойдет любой сосуд, а наиболее часто используемые вещи в народе: ненужный чайник, большая кружка!

2) Нагрейте в ёмкости охлаждайку до определенной температуры и опустите туда датчик с заранее подключенным мульти-метром. В конце статьи прикреплена таблица со значениями температуры и соответствующими показаниями прибора.

Примечание!
С целью более точной диагностики рекомендуем нагревать жидкость до различных температурных значений.

Таблица

Согласно данной таблице значений измеряйте сопротивление датчика.

Примечание!
В левом столбце указана температура охлаждайки, а в правом столбике необходимые значения мульти-метра, после погружения датчика в сосуд.

Вам также может понравиться

Как проверить компрессию двигателя на ВАЗ?

Антикоррозийная обработка автомобиля своими руками

Тонирование стёкол на автомобилях

Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ.

Замена задних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена клемм проводов аккумулятора на всех автомобилях ВАЗ

34 комментария

Вчера заменил датчик температуры на новый, а стрелка как не работала так и не работает, в чем может еще проблема? Комбинация приборов от низкой панели!

Здравствуйте Кирилл!
У вас я так понимаю все другие стрелки которые расположены на комбинации приборов работают? Не работает только стрелка температуры охлаждающей жидкости? Если это действительно так, то в таком случае проблема у вас скорее всего в самом приводе стрелки температуры охлаждающей жидкости!

Еще проблема может быть в проводке, для этого снимите комбинацию приборов (Снятие комбинации приборов низкой панели) и не отсоединяя от неё проводов, включите на автомобиле зажигание и соедините с «массой» верхний вывод указателя температуры, который соединяется со штекером «2» белой колодки (см. на «фото»). Если стрелка отклонилась, то в таком случае с комбинацией приборов всё в порядке. А если же стрелка как стояла на одном месте так и осталась стоять, то в таком случае скорее всего поврежден провод соединяющий датчик и указатель.

Здравствуйте, решил заменить ДТОЖ, когда выкручивал старый он обломился,да так что ничем его не зацепишь, может дадите совет как его оттуда извлечь?

Здравствуйте Вячеслав!
Не аккуратно работу проводите, поэтому такое и случае, а насчет достать есть несколько способов при выполнении которых нужно будет охлаждающую жидкость сливать с автомобиля, первый заключается в этом как раз, то есть выливаете всю жидкость из радиатора и надеетесь на то что через сливное отверстие остатки датчика выпадут, если не выпадут, тогда снимайте все патрубки и ищите куда он у вас упал, ну и последний самый простой способ, но только он действует не всегда, потому что датчик мог упать далеко в шланги и производить его лучше всего как только остатки датчика упали во внутрь (Просто чтобы его провести, машина должна ровно стоять на месте во-первых и во-вторых после того как датчик в жидкость упал, её раскачивать нельзя), заключается он вот в чём, берёте верёвочку, берёте тонкий магнит и погружаете это дело всё в жидкость через отверстие под датчик и при помощи магнита пытаетесь найти металлические остатки!

Олег,извините просто я не так объяснил, сам датчик обломился под корень и у меня сама резьба осталась там, не знаю как её выкрутить теперь.. ещё и подлезть не удобно у меня отверстие для датчика находится на стенке блока цилиндров:(

Здравствуйте Вячеслав!
Высверлить аккуратно большими сверлами можно попробовать, или зубилом и молотком по стукать по остаткам датчика, тем самым пытаясь выкрутить остатки против часовой стрелки!

Херню написали если честно, менял я этот датчик как стрелка лежала так и лежит.

Смотреть нужно датчик и одиночный провод, который находится рядышком только ниже с торца ГБЦ, как оказалось выскочил провод (на конце клемма).

А датчик который в статье это ДОЖ для того чтоб включался вентилятор автоматом.

Здравствуйте Степан!
Данный датчик который описан в статье, работает с контроллером (ЭБУ), он посылает показания на него и по этим показаниям контроллер регулирует топливо-воздушную смесь двигателя автомобиля, благодаря этому же датчику контроллер понимает когда двигатель холодный и когда он ещё не прогрет, в связи с этим на холодном двигатели смесь богатиться (Бензина в неё больше добавляется) и двигатель таким образом на много быстрее прогревается, так же он отвечает за включение вентилятора как вы и написали (Но не на всех автомобилях, на некоторых сам датчик включения вентилятора присутствует), за стрелку же отвечает другой датчик (Мы убрали в статье этот отрывок про стрелку) называется он точно так же «ДТОЖ», но ввёрнут он в головку блока цилиндров, более подробно узнать информацию о его замене, вы можете в статье под названием: «Замена датчика температуры на ВАЗ 2110»!

Ещё раз извините за предоставленные не удобства, статьи по не многу обновляются и как только мы дойдём до обновления этой статьи, мы её полностью исправим!

На половине датчиков герметик идет, который на середине резьбы уже колом встает и на ура отламывается при затягивании. Вот и сам попался, теперь как то извлекать остатки надо. Экстрактор не помогает. Видимо высверливать прийдется

Подскажите пожалуйста,заменил дтож,а вентилятор на ваз 2108i также крутится и при холодном движке,может датчик не рабочий?

Здравствуйте Дмитрий!
А это точно именно тот датчик, просто их там два и перепутать их можно, сделайте вот как, отсоедините от этого датчика провода и попробуйте завести машину, вентилятор не должен будет включится, кстати еще на самом радиаторе датчик может быть, так не на всех машинах но посмотреть все же вам нужно его там будет, если он там есть, тогда произведите с ним аналогичную операцию!

Спасибо Олег!На радиаторе есть датчик,но он никогда не подключался,у меня финка все через ж)Купил другой датчик сегодня буду ставить!Думаю может где замкнуло,т.к вентилятор начинает работать при включении зажигания!

И фишку отключал,работает!

Здравствуйте.ваз 2109 греется. Термостат поменял, никаких результатов,помпа вряд ли,потому что радиатор горячий,то есть жидкость циркулирует.Греется как в пробках,так и на скорости 90км час,стабильно держит 110-120 гр.Возможно искажает датчик,но при снятии крышки с бачка антифриз реально кипит.В чем может быть проблема?

Здравствуйте Владимир!
Может воздушные пробки у вас присутсвуют в системе или просто некачественный антифриз залит?

ваз21099инжектор 2007года випуска об.дв. 1600 куб.см. двигатель закипает а потом включаеться вентилятор когда охлаждающая жидкость вибегает из расширителного бачка.при етом антифриз циркулирует по большому кругу. что может бить етому причиной.

Здравствуйте Игорь!
Воздушные пробки в системе охлаждения у Вас, или просто охлаждающая жидкость в расширительный бачок и в радиатор не по уровню залита (Её мало), в общем все проверьте, а как воздушную пробку убрать, ищите на нашем сайте воспользовавшись для этого системой поиска, там всё подробно описано!

Здравствуйте. У меня ВАЗ 2108, сегодня обнаружил течь тосола, под трамблером, патрубки сухие. Может проблема в датчики температуры!? Может ли отдуда вытекать жидкость? Кстати стрелка темпераратуры у меня не работает. За ранее спасибо!

Здравствуйте Александр!
Через резьбу может, заведите автомобиль и когда помпа качать начнет жидкость, тогда и смотрите откуда вытекает она у Вас в Вашем же автомобиле!

А если не сам датчик менять, а на фишке провода обломились, так вот если менять фишку и перепутать цвет провода, чем чревато? так как старые провода одного цвета, а новые другого. Извиняюсь, может вопрос глупый)))

Не работает вентилятор 2109 инж, при включенном зажигании и снятии колодки с датчика вентилятор включается, менял 2 датчика… пробка расширительного рабочая, давление в системе держит… остается эбу… есть какие мысли по этому поводу?

Подскажите пожалуйста,получайнику,желающему научиться.ТОЖ на приборке(высокая панель) не поднимается выше 85 градусов.При этом зимой в машине было тепло, а летом вентилятор включался только при парковке на узкой площадке. В чем может быть причина? Привычка контролировать работу ДВС по приборам, и чтобы все показания были в норме. Заранее благодарен.

Двигатель держит обороты 3000.Заменил все датчики.Промыл проверил дросель. Форсунки. Температуру на приборной доске показывает. Всё таки может дело в датчике температуры который работает с контролером? ВАЗ 2109 инжектор.

Здравствуйте! Негерметичность впускного тракта либо неполное закрытие дросселя, либо неисправность регулятора холостого хода.

Здравствуйте! У меня проблема такая: 21099i иногда по утрам (температура сейчас в среднем – 10) заводится, жутко троит и глохнет, закидывая при этом свечи. Потом заводится только с подгазовкой, и нужно газовать минут 5, пока она более менее ровно не начнёт работать и перестанет глохнуть на ХХ. Может быть это связано с ДТОЖ?

Здравствуйте, Сергей! Конечно, может.

Здравствуйте!а для чего необходимо сливать ОЖ при замене датчика? Без слива не обойтись?

Здравствуйте, Александр! Не знаю, что там за датчик, о чём речь. Можете попробовать обойтись, но это, вероятно, приведёт к потере части ОЖ и обливанию окрестностей местоположения датчика. Инструкции обычно составляются так, чтобы избежать подобных моментов.

Утро доброе, ваз 21099 карбюратор. Стрелка теспературы очень медленно поднимается, и опускается. ( Когда машина 90 градусов, глушишь – медленно и долго падает до нуля, потом включаешь зажигание, и ждёшь с минуту где-то, пока поднимется стрелка ) Грешу на датчик температуры. Температуру показывает вроде правильно. Как быть? Менять датчик? Или что можно сделать?

Здравствуйте, Николай! Проблема, похоже, не в датчике, а в индикаторе. Замкните на массу провод, идущий на датчик температуры. Если стрелка опять будет подниматься медленно, а не сразу зашкалит, то точно индикатор.

Доброго дня или ночи! У меня неисправность на ВАЗ 2108 такая: После замены бензонасоса на новый. При включении зажигания не запускается двигатель. На приборном щитке вольтметр показывает разряд. Все остальное работает. Контакты зачистил на реле и предохранители поменял, заземление зачистил. Стартер проверял, рабочий. Разъемы смотрел окиси нет. Клемы на АКБ зачистил, зажал плотно. В чем проблема! Зарание благодарен.

Здравствуйте, Александр! Может, аккумулятор зарядить?

АКБ поставил неделю назад новый. А не заводится.

АКБ новая тоже может быть разряженной… Что значит “не запускается двигатель”? Стартер крутит?

Индикация температуры двигателя: на заметку владельцам «Девяток»

Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

Источники:

http://luxvaz.ru/vaz-2109/349-zamena-datchika-temperatury-ohlazhdayuschey-zhidkosti.html
http://twokarburators.ru/datchik-temperatury-ozh-injektor-21083-21093/
http://dorpex.ru/avtomobilnaya-elektronika/vspomogatelnyie-ustroystva/izuchaem-ustroystvo-i-uchimsya-menyat-datchik-vklyucheniya-ventilyatora-vaz-2109-i-21099-s-dvigatelem-inzhektor-i-karbyurator
http://vaz-russia.com/remont-vaz-2108/zamena-datchika-temperaturyi-ohlazhdayushhey-zhidkosti-na-vaz-2108-vaz-2109-vaz-21099.html
http://avtozam.com/vaz/2109/datchik-vklyucheniya-ventilyatora/
