Замена рулевого редуктора нива 2121

Снятие и установка рулевого механизма, регулировка зазора в подшипниках (на ам без гидроусилителя)


Детали рулевого механизма: 1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 -наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки; 8 – регулировочный винт; 9 – регулировочная пластина; 10 – стопорная шайба; 11 – вал червяка; 12-аерхняя крышка картера; 13 – уплотнительная прокладка; 14 -втулка вала сошки; 15 – сальник вала червяка; 16 – сальник вала сошки

Разрез рулевого механизма:

Вынимаем болт крепления вилки нижнего карданного шарнира промежуточного вала рулевого управления к валу червяка рулевого механизма (см. тут).

Вывешиваем и снимаем левое колесо.

Выпрессовываем из отверстий сошки шаровые пальцы тяг: средней (см. тут) и боковой (см. тут).

Отводим тяги вниз.

Головкой «на 17» отворачиваем гайку болта крепления картера рулевого механизма к левому лонжерону,…

…удерживая болт от проворачивания ключом той же размерности.

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма.

Снимаем рулевой механизм.

В отверстие в щитке передка, через которое проходит вал червяка, вставлена резиновая уплотнительная втулка.

Зазор в подшипниках червяка определяется по изменению расстояния…

…между торцем картера рулевого механизма…

…и меткой на валу червяка…

…при поворачивании вала в разные стороны.

Для регулировки зазора в подшипниках червяка зажимаем картер в тиски…

…и ключом «на 13» отворачиваем четыре болта крепления нижней крышки.

…и регулировочные прокладки.

Зазор в подшипниках червяка уменьшаем удалением прокладки или заменой на более тонкую.

Устанавливаем рулевой механизм в обратной последовательности, не затягивая полностью гайки болтов крепления картера.

Закрепляем рулевые тяги и промежуточный вал рулевого управления. Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора. При этом проверяем самоустановку узлов рулевого управления на штатных местах.

Сориентируйте рулевой механизм так, чтобы угол а не превышал 32°, а расстояние X равнялось 33,1 мм.

Затягиваем гайки болтов крепления картера окончательно.

Ремонт и регулировка рулевого механизма автомобиля ВАЗ-2121

Снятие рулевого механизма и регулировка зазора в подшипниках червяка

Работу проводим на смотровой канаве или подъемнике.

Вынимаем болт крепления вилки нижнего карданного шарнира промежуточного вала рулевого управления к валу червяка рулевого механизма (см. Снятие рулевой колонки).

Вывешиваем и снимаем левое колесо.

Выпрессовываем из отверстий сошки шаровые пальцы тяг: средней и боковой.

1. Отводим тяги вниз.

2. Головкой «на 17» отворачиваем гайку болта крепления картера рулевого механизма к левому лонжерону

3. …удерживая болт от проворачивания ключом той же размерности.

4. Вынимаем болт.

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма.

5. Снимаем рулевой механизм.

6. В отверстие в щитке передка, через которое проходит вал червяка, вставлена резиновая уплотнительная втулка.

7. Зазор в подшипниках червяка определяется по изменению расстояния между торцем картера рулевого механизма…

8. …и меткой на валу червяка при поворачивании вала в разные стороны.

9. Для регулировки зазора в подшипниках червяка зажимаем картер в тиски и ключом «на 13» отворачиваем четыре болта крепления нижней крышки.

10. Снимаем крышку…

11. …и регулировочные прокладки.

Зазор в подшипниках червяка уменьшаем удалением прокладки или заменой на более тонкую

Устанавливаем рулевой механизм в обратной последовательности, не затягивая полностью гайки болтов крепления картера.

Закрепляем рулевые тяги и промежуточный вал рулевого управления.

Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора. При этом проверяем установку узлов рулевого управления на штатных местах.

Затягиваем гайки болтов крепления картера окончательно.

Рулевой редуктор Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

Сии работы не есть сложные и при наличие прямых рук и желания, на ура выполняются в гараже своими руками, ну или руками местного корефана

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Немного сухих терминов:

Картинка спизжена с просторов интернета (с) х.з кто

  1. Картер
  2. Сошка
  3. Нижняя крышка картера
  4. Регулировочные прокладки
  5. Наружное кольцо подшипника вала червяка
  6. Сепаратор с шариками
  7. Вал сошки
  8. Регулировочные винт
  9. Регулировочная пластина
  10. Стопорная шайба
  11. Вал червяка
  12. Верхняя крышка картера
  13. Уплотнительная прокладка
  14. Втулка вала сошки
  15. Сальник вала червяка
  16. Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как разобрать рулевой редуктор Нива


  • В первую очередь с редуктора следует слить масло.
  • Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
  • Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
  • Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
  • Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
  • После чего вынимаем вал вместе с сепаратором.
  • Снимаем сальники вала червяка и вала сошки.

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

  • Открыв капот и взглядом обнаружив редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и нужны.
  • Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, люфт в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам позволяет его закручивать.

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Обслуживание рулевого редуктора Нива (Шевроле, 2121, 21213 и 21214)

Как и любой другой узел, рулевой редуктор обслуживать следует, придерживаясь трех нехитрых правил.

Три простых, но в то же время важных правила, которые следует всегда соблюдать:

  • Своевременный визуальный осмотр.
  • Своевременный контроль уровня масла в редукторе.
  • Своевременная регулировка.

Своевременный визуальный осмотр , позволяет во-время определить и выявить масляные подтеки, механические дефекты и другие повреждения на корпусе редуктора.

Контроль уровня масла – сюда так же входит своевременная замена масла.

Некоторые умельцы, приноровились заливать в редуктор жидкий ЛИТОЛ, предварительно расплавив его на плитке в посудине.

Хорошо или плохо? Каждый решает сам для себя. Лично мое мнение, что данная мера имеет место быть в обслуживании редукторов, эксплуатационный срок службы которых, близится к закату. Зазоры в шестернях простой регулировкой уже не устраняются и единственный выход, дабы избавиться от стуков, залить в корпус редуктора жидкий литол, тем самым хоть чуть-чуть нивелировать люфт.

Ну и регулировка – позволяет вовремя исключить люфт в шестернях редуктора.

Последовательно соблюдая три вышеприведенные рекомендации, будьте уверенны, рулевой редуктор на ниве прослужит вам верой и правдой не один десяток тысяч километров пробега.

Рулевой редуктор ВАЗ 2121

В 1970-м году перед конструкторами Волжского автозавода, которые на тот момент уже осваивали производство первой модели ВАЗ, была поставлена задача создать комфортабельный автомобиль повышенной проходимости. На стадии разработки многие узлы и агрегаты Жигулей перекочевали на прототип новой модели. Автомобиль получился довольно легковой внешне, и внедорожный благодаря своим характеристикам проходимости. При этом салон получился практически идентичным с легковушкой.

В 1974-м были произведено первые 15 образцов, которые прошли полный цикл пред серийных испытаний. А в середине 1977 года первый серийный автомобиль ВАЗ-2121 сошёл с конвейера. Спустя некоторое время после запуска конвейера автомобиль обрел высокую популярность, благодаря своей надежной конструкции и отличным внедорожными характеристикам. В лучшие годы на экспорт шло до 80% выпущенных автомобилей. Не маловажную роль в такой популярности машины сыграла надежная и грамотно сбалансированная конструкция Нивы, которая позволила эксплуатировать автомобиль в разных климатических и дорожных условиях. Сочетание сиового агрегата, подвески, жесткого двух объемного кузова, трансмиссий и надежного рулевого управления, обеспечило Ниве долгую продолжительную жизнь на конвейере. Одной из важных ответственных систем автомобиля, принято считать рулевое управление, сердцем которого выступает рулевой редуктор.

Рулевое управление

На Ниве применен рулевой редуктор червячного типа. Он обеспечивает надежное управление автомобилем на любых скоростях и в разной дорожной обстановке. Червячный механизм оборудован червяком глобоидного типа (переменный диаметр вала), соединенного с промежуточным валом, ролика. На внешней части вала ролика установлена сошка, которая посредством тяг приводит в действие поворотный механизм. Вращение руля обеспечивает посредством червячной передачи перемещение сошки, она тягами поворачивает колеса.

Червячный рулевой механизм обладает низким уровнем чувствительности к толчкам и ударам, передаваемым от колес на неровной дороге. Он имеет возможность направлять автомобиль ВАЗ в большие углы поворота и соответственно, обеспечивает отличную маневренность автомобиля. Недостатком червячной передачи является сложность в производстве. Червячное рулевое управление имеет множество соединений, из-за чего требует периодической настройки и регулировки.

Червячный рулевой механизм применяется на легковых автомобилях повышенной проходимости с зависимой подвеской управляемых колес, легких грузовых автомобилях и автобусах. Простота конструкции имеет повышенные ресурс и высокую степень ремонтопригодности. Небольшим недостатком может показаться слегка повышенное усилие на руле, возникающее по ряду причин. Проанализировав конструкцию рулевого редуктора и действующие на него нагрузки, определяем проблемные зоны и пути решения проблем.

Базовый рулевой редуктор оснащен червячной парой, которая при работе вызывает сопротивление руля по причине трения червяка и червячной шестерни. Это принцип работы червячной передачи, соответственно полностью избавиться от этого фактора возможности нет. Решением выступает применение качественной смазки в редукторе и контроль состояния рабочих поверхностей.

В рулевом редукторе установленны два подшипника качения (вал червяка), два подшипника скольжения на валу сошки (он же — вал червячного колеса). Сами подшипники в исправном и смазном состоянии обеспечивают снижение трения основных деталей (и соответственно уменьшение усилия на руле).

Помимо этого, свою лепту вносит маятниковый рычаг, который вращается на двух подшипниках скольжения и обеспечивает движение рулевой рейки. Применение высококачественной смазки и периодический контроль состояния пыльников, соединений и тяг, позволит снизить возможность возникновения повышенного усилия на руле.

В-третьих, шесть рулевых пальцев должны обеспечивать качественное соединение, корректно работать в одних плоскостях с системой, и обеспечивать подвижность рулевого механизма.

Секреты механизма

Помимо этого на усилие влияют шаровые опоры и их состояние. На ВАЗ 2121 установлено четыре опоры, при этом повреждение или поломка даже одной приведет к не качественной работе всего рулевого механизма. Периодический контроль состояния пыльников, своевременная регламентная замена шаровых, применение качественных запасных частей положительно влияют как на снижение усилия на руле, так и на управляемость Нивы 2121 в целом. Новые шаровые опоры при замене необходимо проверить на предмет количества смазки и целостности пыльника, так как негерметичность колпака в разы снижает ресурс узла и вызывает повышение трения.

Существенное влияние оказывают два передних колеса, которые в поворотах трутся о дорожную поверхность. Этот фактор устранить не дадут законы физики и принципы управления транспортным средством.

Во всех основных механизмах трущиеся поверхности металлические (шлифованные, полированные, хромированные), качество их обработки и наличие смазки являются основополагательными.

В рулевом редукторе ВАЗ вал сошки снабжен двумя опорами с бронзовыми втулками, трение между валом и корпусом повышенное. Бронзовые втулки (подшипники скольжения), благодаря тому что в паре сталь-бронза коэффициент трения довольно низкий. Но он все же недостаточный для достижения минимального сопротивления, по этому уделяется большое значение наличию достаточного количества консистентной смазки в рулевом редукторе. С другой стороны возможно применение игольчатых подшипников качения взамен бронзовых втулок.

Основополагающим фактором работы пары качения выступает уменьшение площади соприкосновения подвижных деталей, так как вал не касается опор, а вращается в корпусе посредством иголок. Возникает только сопротивление качению, что значительно снижает коэффициент сопротивления, и, соответственно, уменьшает усилие на рулевой колонке.

Помимо этого увеличивается ресурс деталей и долговечность работы рулевого механизма. Так как бронзовые втулки воспринимают нагрузку по всей поверхности, а игольчатые подшипники только по линии качения. Применяемые стальные каленые иглы способны выдерживать большие нагрузки, возникающие в рулевом механизме, в зависимости от условий эксплуатации ВАЗ 2121.

В маятниковом рычаге подшипники скольжения также могут быть заменены на подшипники качения. Это повысит остроту управления, придаст легкость управлению и внесет свою лепту в надежность и долговечность работы рулевого механизма. Периодический контроль состояния пыльников и пальцев соединения с рейкой, позволит повысить ресурс деталей и сохранит легкость управления Нивой 2121.

Применение перечисленных методов и соблюдение правил периодического контроля и обслуживания, позволят добиться определенных результатов:

  1. Уменьшается усилие на руле на разных скоростных режимах, при маневрировании задним ходом и во время парковки. Это повышает безопасность эксплуатации транспортного средства.
  2. Снижается уровень передаваемых от колес на руль ударов на неровной дороге. В этом свою роль играет червячный редуктор, который уменьшает передачу колебаний и толчков.
  3. Увеличивается ресурс работы нагруженных деталей, что повышает долговечность и надежность рулевого редуктора. Если бронзовые втулки заменить подшипниками качения, имеющим больший срок службы и позволяющим сохранить посадочные места.
  4. Коэффициент полезного действия рулевого редуктора и рулевого механизма в целом существенно повышается, что способствует увеличению срока эксплуатации.
  5. Снижается усилие на рулевое колесо, что положительно сказывается на управлении автомобилем ВАЗ.

Ремонт и сборка

Правильное и своевременное обслуживание рулевого редуктора — залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать. При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его характеристики.

Ремонт рулевого редуктора

Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.

Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного пространства проворачивая влево сошку. Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей. Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после — снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.

При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке — прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений. Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.

Сборку проводим в обратной последовательности, обязательно смазывая детали маслом, а все сальники консистентной смазкой (литолом). Устанавливаем новую прокладку крышки с регулировочным винтом. Монтируем сошку, максимально затянув гайку. Потом устанавливаем рулевой редуктор на штатное место, особенное внимание необходимо обратить на соединение червяка с промежуточным валом, здесь не допускаются перекосы и несоосности.

Так же необходимо совместить направление сошки и рулевого колеса. Среднее положение сошки можно определить подсчитав количество оборотов вала и поделив на два. Далее затягиваем гайки крепления редуктора (желательно устанавливать новые), присоединяем рулевые тяги к сошке. Заливаем масло в картер редуктора и регулировочным болтом выбираем люфт в рулевом редукторе. Во избежание повреждения колесных покрышек и потери управляемости автомобиля ВАЗ 2121, необходимо провести диагностику развала (схождения) на стенде.

Придерживаясь этих не хитрых рекомендаций, можно улучшить управляемость ВАЗ, повысить безопасность езды, долговечность работы рулевого редуктора и механизма в целом. Применение рулевого редуктора червячного типа на ВАЗ 2121 оправдывает себя уже много не то что лет — десятилетий. Имея необходимость периодической настройки и обслуживания, редуктор обеспечивает безотказную работу на всем сроке службы. Простота конструкции дает возможность уверено эксплуатировать автомобиль в любых дорожных условиях, не боясь что руль подведет. Редуктор обладает высокой ремонтопригодностью и прост в обслуживании.

Снятие и установка рулевого механизма

Снятие

Отсоедините провода от аккумуляторной батареи и выньте облицовку крышки сигнала. Отверните гайку крепления рулевого колеса, снимите рулевое колесо, а затем обе половины облицовочного кожуха вала рулевого управления.

Примечание. Если необходимо снять только картер рулевого механизма, отверните болт крепления вилки нижнего карданного шарнира промежуточного вала на валу червяка и болты крепления картера к лонжерону кузова.

Снимите щиток приборов и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов.

Отсоедините провода от клемм выключателя зажигания и, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочистителя и снимите его.

Отверните болт крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма.

Отверните болты крепления кронштейна 6 (рис. 5-3) и снимите вал рулевого управления с кронштейном.

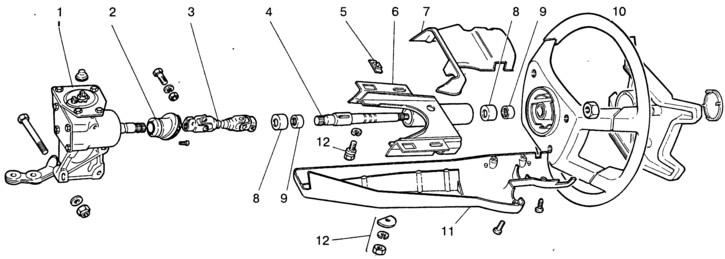

Рис. 5-3. Детали рулевого управления:
1 – картер рулевого механизма; 2 – уплотнитель вала; 3 – промежуточный вал; 4 – верхний вал; 5 – фиксирующая пластина передней части кронштейна; 6 – кронштейн; 7 – верхняя часть облицовочного кожуха; 8 – втулка подшипника; 9 – игольчатый подшипник; 10 – рулевое колесо; 11 – нижняя часть облицовочного кожуха; 12 – детали крепления кронштейна вала рулевого управления.

Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий сошки.

Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова. Выньте уплотнитель вала рулевого управления из отверстия в щитке передка кузова.

Установка

Установите в отверстие щитка передка кузова уплотнитель 2 (рис. 5-3), совместив выступы уплотнителя с пазом отверстия передка кузова, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера.

Специальным устройством ориентируйте картер так, чтобы угол а (рис. 5-4) не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера.

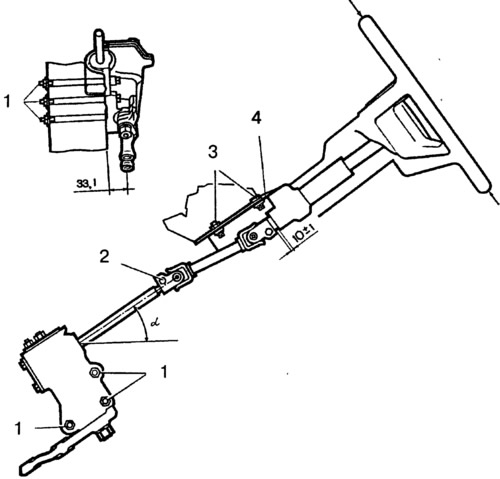

Рис. 5-4. Установка рулевого механизма на автомобиль:
1 – болты крепления картера рулевого механизма; 2 – стяжной болт крепления нижнего конца промежуточного вала; 3 – болты крепления кронштейна; 4 – кронштейн вала рулевого управления; 33,1 мм – расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки; 10+1 мм – расстояние от вилки карданного шарнира промежуточного вала до торца кронштейна.

Установите сошку рулевого механизма в среднее положение, для чего совместите метки на картере и на валу червяка (рис. 5-2).

Установите временно на вал рулевое колесо так, чтобы спицы были расположены горизонтально, и в этом положении соедините вилку карданного шарнира промежуточного вала рулевого управления с валом червяка, обращая внимание на то, чтобы стяжные болты проходили через кольцевую проточку червяка. Затем прикрепите к кузову кронштейн вала рулевого управления.

Снимите рулевое колесо и наденьте на вал рулевого управления переключатель указателей поворота, света фар и стеклоочистителей.

Установите рулевое колесо на вал руля так, чтобы спицы рулевого колеса были расположены горизонтально. Проверьте плавность и легкость вращения рулевого колеса в обоих направлениях, затем затяните гайку крепления рулевого колеса и закерните ее в трех точках. Сдвиньте корпус переключателя указателей поворота, света фар и стеклоочистителей в сторону рулевого колеса до упора и затяните хомут крепления переключателя.

Соедините провода с клеммами выключателя зажигания и закрепите винтами выключатель на кронштейне вала рулевого управления.

Присоедините штепсельные колодки переключателя указателей поворота, света фар и стеклоочистителей к штепсельным колодкам пучка проводов автомобиля.

Установите на вал обе половины облицовочного кожуха и скрепите их винтами. Нанесите на поверхность нижнего контактного кольца рулевого колеса тонкий слой консистентной смазки и установите на рулевое колесо облицовку крышки выключателя звукового сигнала.

Установите на сошке шаровые пальцы средней и боковой левой тяги и закрепите их гайками.

Отрегулируйте схождение передних колес и проверьте усилие на рулевом колесе, которое при повороте колес на гладкой металлической плите не должно превышать 196 Н (20 кгс), 245* Н (25* кгс) (при замере на ободе колеса).

Примечание. Можно отдельно собрать вал рулевого управления с переключателем указателей поворота, света фар и стеклоочистителей, рулевым колесом и установить этот узел на автомобиль.

Для крепления узла установите спицы рулевого колеса горизонтально и соедините вал червяка с нижним концом промежуточного вала рулевого управления, обращая внимание на то, чтобы стопорные болты проходили через кольцевую проточку вала червяка и вала руля.

Не полностью завернув болты крепления кронштейна, поверните несколько раз рулевое колесо в обе стороны, затем затяните болты крепления кронштейна.
