Счетчик моточасов как подключить

Как подключить счетчик моточасов на питбайк

Что бы разобраться, как подключить счетчик моточасов на питбайк, необходимо определиться с вопросом, какой счетчик лучше выбрать? Большинство владельцев мототехники отдает свой выбор в пользу первого вида, так как счетчики активирующийся от вибрации, по отзывам пользователей, оставляют желать лучшего. Если Работающий двигатель вибрирует не сильно, то счетчик может не сработать. А вот у счетчиков, которые активируются от питания, меньшая точность, чем у других видов.

После того как вы определились какой же вид счетчика подходит именно вам, разбираемся как поставить счетчик моточасов на питбайк и начинаем его подключать.

У нас есть комплект, в который входят сам счетчик, провод и два самореза с помощью которых мы будем крепить его. Заказать такой счетчик вы можете на сайте PITBIKER.RU, а так же другие аксессуары и запчасти. Как подключить счетчик моточасов на питбайк?. На самом деле все очень просто, даже для новичка. Необходимо взять счетчик, на нем вы увидите прорезь, в которую нужно вставить провод. Закрепляем сам счетчик на любом удобном вам месте, удобнее всего будет закрепить его на руле. Закрепить можно с помощью скотча специального клеящегося с двух сторон или на супер клей.

Как установить счетчик моточасов

Сам счетчик моточасов имеет размер спичечного коробка. И его легко установить на любом подходящем для вас месте. Корпус счетчика водонепроницаемый. Батарея встроена, возможности замены нет. Это значит, что срок службы данного устройства зависит от того сколько будет работать батарейка. Обычно срок службы моточасов составляет пять лет.

В состоянии покоя устройство будет показывать моточасы , которые наработал двигатель за все время использования, при этом расходоваться батарея не будет. При запущенном двигателе на экране часов покажется частота вращения коленчатого вала.

На корпусе размещены две кнопки, с их помощью можно поставить число тактов, выключить тахометр, сделать сброс наработанных моточасов, выставить время до следующего сервисного обслуживания.

Установить режим работы счетчика моточасов нужно следующим образом:

  • Устанавливаем режим работы тахометра: Удерживаем левую кнопку пару секунд ,пока на экране не появятся значения( 1,2,3,4). Первое значение для работы с двигателями, в которых импульс передается в свечу зажигания один раз за один такт работы. Второе соответственно показывает значение за два такта. Третье значение показывает импульс , который подается на свечу зажигания один раз за четыре такта. Четвертое отключает тахометр.
  • Устанавливаем время до следующего сервисного обслуживания, нажимает правую кнопку, как же удерживая ее. После появления на дисплее надписи «Сервис», удерживаем левую кнопку до появления на дисплее цифры обозначающей 1/10 сотни, десятки, единицы, тысячи часов до сервисного обслуживания.

Как подключить счетчик моточасов на мотоцикл

Рассмотрим еще один вариант крепления счетчика моточасов на питбайк или мотоцикл. Можно сделать крепления с помощью стяжек. В этих случаях нам не понадобятся саморезы, которые идут в комплекте, да и просверливать лишние дырки я считаю, нет надобности, потому что есть масса вариантов, как подключить счетчик моточасов. Затем протягиваем провод от катушки, который идет к свече. А дальше необходимо намотать от трех до пяти витков провода (некоторые наматывают и больше). Все зависит от длины самого провода. И так же стяжками можно закрепить провод, что бы он не болтался.

И так мы разобрались как подключить датчик моточасов на питбайк. Если у вас возник вопрос как подключить счетчик моточасов на мотоцикл, то схема точно такая же, крепим на бронепровод который идет от катушки к свече. Надеюсь вам была полезна данная статья.

Как подключить датчик моточасов

Датчик моточасов можно подключить к любому проводу, где есть напряжение во время работы двигателя. Варианты подключения будут следующие:

  • Подключение датчика к зажиганию
  • Подключение датчика моточасов к датчику аварийного давления

В случае подключения датчика моточасов к зажиганию, показания будут слегка неточны. Потому что, зажигание может быть включено при неработающем двигателе.

Подключить датчик моточасов так же можно к датчику аварийного давления масла. Минус данного метода подключения в, том, что давление маленькое на холостых оборотах. Прибор не будет учитывать время.

Простой способ рассчитать моточасы для замены масла

Замена моторного масла — обязательная процедура обслуживания автомобиля, пренебрежение которой влечет за собой быстрый выход из строя силового агрегата. Масло позволяет снизить нагрузку на двигающиеся элементы, но со временем оно теряет свои эксплуатационные характеристики. Как правило, отечественные автолюбители меняют моторное масло по пробегу, а в редких случаях по сроку нахождения в двигателе. Но многие опытные автомеханики рекомендуют использовать моточасы для определения срока замены смазывающего материала. В этой статье я расскажу, как и зачем это нужно делать.

Если не вдаваться в подробности, то 1 моточас можно приравнять к реальному часу времени при работе двигателя на холостом ходу . Однако, повышение оборотов приводит к увеличению нагрузки на элементы мотора, из-за чего 1 моточас проходит быстрее реального часа. Именно этот параметр принято считать основным для обслуживания двигателя . Подавляющее большинство специальной техники оснащается счетчиком моточасов на приборной панели, а легковые автомобили подобного элемента были лишены, хотя он иногда встречается на моделях премиум-класс а.

В отличие от пробега, моточасы позволяют сопоставить нагрузку на двигатель в зависимости от условий использования автомобиля. Например, 10 000 км пути на трассе и аналогичный пробег в условиях городских заторов влекут за собой разное влияние на моторное масло . Во втором случае качества смазывающего материала начнут теряться раньше, если ориентироваться по тахометру. Именно поэтому опытные автолюбители берут в расчет моточасы. Но далеко не все знают, как их рассчитать, поэтому я решил поделиться простым и доступным способом .

Читать еще:  Как долить масло в коробку нива шевроле

Для начала я рекомендую попробовать поискать счетчик в бортовом компьютере . Как правило, эта функция встречается на автомобилях немецкого и американского производства. Водителю достаточно сбросить показания на счетчике, после чего можно будет всегда контролировать текущие данные. Достаточно большое количество моделей автомобилей имеет встроенный счетчик моточасов, но информация с него не выводится на экран, а хранится в «мозгах» машины . Считать эту информацию можно только при помощи диагностического прибора. Если у автовладельца есть оборудование в наличии, то не составит труда изредка заглядывать в закрытые данные.

Два вышеперечисленных способа доступны не всем, поэтому автолюбители разработали простой и доступный метод . Он заключается в использовании счетчика средней скорости. Для начала нужно узнать, на какое количество моточасов рассчитано используемое моторное масло . Как правило, эта информация указана на этикетке или же её легко узнать по стандарту. Современное синтетическое масло средней ценовой категории рассчитано примерно на 300 моточасов использования .

Теперь нам нужно замерить среднюю скорость движения на протяжении хотя бы 1 000 км пробега в обычном для водителя режиме . Полученное число перемножаем на допустимое количество моточасов по конкретному маслу. Например, если средняя скорость составила 30 км/ч, а масло рассчитано на 300 моточасов, то 300*30 = 9 000 км — пробег, после которого рекомендуется заменить смазывающий материал на новый .

Что такое моточасы на тракторе и другой технике: контроль ресурса работоспособности

Что такое моточасы на тракторе и другой технике

Лингвисты не пришли к единому мнению в вопросе о том, как правильно писать слово «моточасы» — с дефисом посредине между двумя корнями или слитно. «Словарь сокращений русского языка», а также «Орфографический словарь» указывают, что слово «моточас» пишется слитно. Но и написание через дефис не считается ошибкой.

Моточасы – что это такое

В любом механизме имеются соприкасающиеся детали, которые во время работы трутся друг о друга и постепенно изнашиваются. Чем интенсивней режим работы, тем существенней износ рабочих поверхностей. При эксплуатации техники обслуживающий персонал интересует такой важный показатель, как оставшийся ресурс работоспособности. Единицей измерения принято считать «моточас». Эта величина характеризует длительность работы механизма под нагрузкой.

Отчёт о работе машины, включающий сравнение нормы и реальной величины
ФОТО: drivertip.ru

Это не просто время работы механизма, это учёт времени функционирования в определённых условиях. Астрономическое время корректируется на величину конкретных коэффициентов, которые являются результатом определённых режимных измерений. Существуют приборы, снимающие с механизма почти всю нужную информацию, обсчитывающие её и в реальном времени предоставляющие результаты механику.

Моточас – это единица измерения длительности работы двигателя, учитывающая количественные характеристики всех факторов. Для двигателя внутреннего сгорания основной измеряемой величиной являются обороты коленчатого вала – их количество или скорость вращения. Моточас либо меньше, либо больше астрономического часа.

Точного определения понятия «моточас» не существует. На практике его иногда подменяют обычным понятием времени, что необходимо в экономических расчётах, например, для установления сроков техобслуживания.

Как посчитать моточасы

В практической деятельности автомехаников часто приходится подсчитывать моточасы для составления графиков эксплуатации и техобслуживания. Проблема это не простая. Единого, всеми принятого алгоритма подсчёта не существует. Разные способы дают разные результаты. Но как первичная оценка они всё равно полезны.

Известно, что с увеличением скорости вращения коленвала, увеличивается трение в соприкасающихся парах, и растёт износ металла. При переменных оборотах получение объективного результата значительно усложняется.

Расчёты могут быть полностью ручные, выполненные по записям снятых с приборов показаний. И автоматические, выполняемые специализированными устройствами. Эти приборы используются разных типов – механические, электромеханические, электронные, программируемые. В основе расчёта лежат обороты двигателя, снятые автоматическим тахометром. В формуле учитываются общий и часовой расход топлива, реальная скорость и другие параметры работы.

За 1 моточас принимают 1 час работы машины, развивающей номинальную мощность. Моточас приравнен к астрономическому часу работы в номинальных условиях. На холостом ходу значение моточаса выше, при увеличенной нагрузке ниже. Эти показатели используются при определении сроков замены расходников и проведения техобслуживания.

Контроль моточасов в автомобиле
ФОТО: drivertip.ru

Как моточасы перевести в часы

Для пересчёта моточасов в общепринятые единицы измерения времени, за точку отсчёта обычно принимают номинальный режим. С повышением мощности и, соответственно, оборотов коленвала, количество моточасов в одном астрономическом часе увеличивают на треть (умеренный режим) и на две трети (интенсивный режим). Этот метод даёт приблизительную, но практически полезную оценку загрузки механизма и его износа.

Многофункциональный датчик контроля ресурсов
ФОТО: drivertip.ru

Моточас: сколько это километров

Ресурс двигателя более правильно считать в моточасах, чем в километрах. Но у практиков чаще используются всем единицы расстояния. К ним и привязывают все графики техобслуживания. На практике используют специальную усреднённую таблицу, предполагающую, что 1 моточас для колёсных тракторов составляет 10 км, для гусеничных – 5 км. При этом, более точные расчёты требуют учёта и оценки других показателей условий эксплуатации.

Как перевести моточасы в километры

Поскольку технари не имеют строгой однозначной формулировки понятия «моточас», то эти идеологические разногласия регулируются обязательными для исполнения документами. Согласно Приказу ГТК РФ от 2.10.1996г. №609 «О введении в действие годовых норм расхода моторесурсов (пробега) автотранспорта», вводится понятие среднего показателя для одного часа работы машины, приводимой в действие от мотора, не оснащённого счётчиком моточасов. Он будет равняться следующему пробегу: для автомобилей – 25 км; для колёсных тракторов – 10 км; для гусеничных тракторов – 5 км. Если езда происходит в тяжёлых условиях (движение на высоких оборотах, в пробках и пр.), количество моточасов растёт, а пробег не поспевает за их отсчётом. Рекомендации по проведению техобслуживания, указанные в километрах (например, 15-20000 км) надо сокращать. Данные пожелания автопроизводителя больше соответствуют идеальным условиям эксплуатации.

Практические способы подсчёта моточасов
ФОТО: youtube.com

Моточас и машиночас: в чём разница

Моточасы определяют время функционирования двигателя, за которое коленвал выполнил некоторое число оборотов в зависимости от степени нагрузки. Это техническая характеристика эксплуатации. Машиночас – единица рабочего времени оборудования, используемая при подсчётах затрат на производство определённого продукта. Это уже коммерческая характеристика. Понятие машиночас используется при организации автоперевозок (для расчёта зарплаты сотрудникам) или в сельском хозяйстве (когда вычисления указывают затраченное время на выполненные работы по обработке почвы, посеву и пр.). Анализ ситуации позволяет сделать выводы о сроках окупаемости вложений, эффективности и целесообразности использования той или иной техники, рентабельности производства и т. д.

Читать еще:  Как узнать год шины на автомобиль

Устройство и принцип действия приборов для измерения моточасов

Понимая важность и необходимость контроля и учёта расхода ресурса работоспособности агрегата, инженеры разработали и внедрили в эксплуатацию автоматические приборы – счётчики моточасов.

Особенности счётчиков моточасов и способов их применения

Для различных транспортных средств разработаны свои виды счётчиков.

Счётчик моточасов для трактора

Алгоритм расчёта принимает, что на холостом ходу 1 моточас трактора равен 1 часу реального времени.

При стандартной нагрузке моточас ускоряется почти на треть. При обычных нагрузках 1 моточас длится примерно минут 40. При интенсивной нагрузке двигатель изнашивается на две трети быстрее.

Счётчик моточасов для трактора
ФОТО: drive2.ru

Счётчик моточасов для автомобиля

Разные узлы автомобиля за одно и то же время работы изнашиваются по-разному. Важно учитывать и то, что была ли машина в движении или стояла на месте с работающим двигателем. Эти соображения относятся к любым транспортным средствам. Обычно 200-250 моточасов для автомобиля — это 15000 — 17000 км пробега. Всё зависит от того, долго ли стоит авто на работающем двигателе.

Наличие счётчика моточасов в машине позволяет владельцу более грамотно планировать техническое обслуживание, замену узлов и агрегатов.

Для автомобилей разработаны разные виды датчиков в зависимости от того, какой агрегат они должны контролировать. В основе всех видов лежит счётчик времени, но разница между ними заключается в способе активации начала отсчёта. Они могут запускаться при включении зажигания, при вибрации двигателя, другими способами. Сам часовой механизм может быть электромеханическим или электронным.

Счётчики моточасов различаются по цене — от довольно дешёвых (не дороже 500 рублей), до дорогих, предназначенных для катеров и яхт, в герметичном исполнении, ценой до 8000 рублей. Ещё есть счётчики с механическими барабанами, как в одометрах старых автомобилей, только отсчитывают они не километры, а моточасы.

Врезной универсальный тахометр RL-HM005L со счётчиком моточасов и подсветкой (подсветка работает только от внешнего питания 6-48 В).
Предназначен для измерения числа оборотов двигателя и времени его работы.
Может применяться на мотоциклах, снегоходах, квадроциклах и лодочных моторах:

  • двухтактных: 1, 2, 3-х цилиндровых;
  • четырёхтактных: 1, 2, 4, 6-ти цилиндровых.

Используется только с бензиновым двигателем внутреннего сгорания.
Подключается к свече зажигания двигателя, сигнальный провод наматывается вокруг свечного

Счётчик моточасов для автомобиля
ФОТО: alligator-boat.ru

Счётчик моточасов для лодочного мотора

Особенностью этого счётчика является то, что после первого включения тахометр остается включенным всё время и отображает на экране количество отработанных моточасов. Принудительно выключить тахометр можно нажатием и удержанием двух специальных кнопок, но тогда сбросится счётчик моточасов. Переключение между режимами (тахометр или счётчик) происходит автоматически: когда мотор работает — отображается тахометр, после остановки двигателя — счётчик моточасов.

Счётчик моточасов для лодочного мотора
ФОТО: mysku.ru

Счётчик моточасов для дизеля

Один из вариантов счётчика для дизеля – модель ТС-013. Это бесконтактный цифровой тахометр со встроенной функцией счётчика моточасов для дизельных двигателей и механизмов с электроприводом.

Электронный счётчик моточасов для дизеля
ФОТО: mytahometr.ru

Счётчик моточасов для генератора

Техническое обслуживание агрегатов, в том числе и бензогенераторов, привязано к моточасам или периодичности времени. Понятие моточасов рассмотрено выше. В случае с генератором специфическим вопросом является съём сигнала и защита от помех. Существует ёмкостные датчики, их подключение бесконтактное. Производится посредством обматывания несколькими витками провода, идущего от датчика, высоковольтного проводника свечи зажигания. Второй вопрос решается путём защиты прибора жестяным экраном.

Датчик моточасов для бензогенератора
ФОТО: radiobezdna.ru

Счётчик моточасов для мотоблока

Переносной бесконтактный цифровой индуктивный тахометр ТС-011. Встроены функции счётчика моточасов и отсчёта времени до очередного техобслуживания.

Счётчик моточасов для мотоблока
ФОТО: promotoblok.ru

Прочие разновидности

Счётчики, активируемые импульсами от системы зажигания.

Счётчик, активируемый импульсами от системы зажигания
ФОТО: drive2.ru

Счётчики, активируемые от вибрации двигателя.

Счётчик, активируемый от вибрации двигателя
ФОТО: drive2.ru

Электромеханический счётчик с активацией при подаче питания.

Счётчик с активацией при подаче питания
ФОТО: drive2.ru

Заключение

Грамотная эксплуатация любого сложного механизма предполагает замену расходных материалов и техобслуживание в полном соответствии с использованным ресурсом работоспособности. Чем точнее выполняется этот контроль, тем дольше прослужит машина. Поэтому владельцу агрегата необходимы и теоретические знания вопроса, и техническое оснащение для реализации своих знаний.

Тахометр, счетчик моточасов для лодочного мотора

  • Цена: 394,28 руб.
  • Перейти в магазин

Увеличить скорость, уменьшить расход топлива, подобрать оптимальный винт — без тахометра никак. Конечно, опытный водномоторник скажет, что умеет определять обороты мотора на слух, но верить ему не стоит, тут как в анекдоте: «Ну так и вы говорите!»

Тахометр индуктивный под общим наименованием TC-011.

Этот вариант с внутренней батареей и герметичным неразборным (условно) корпусом.

Тахометр индуктивный, т.е. не требует подключения непосредственно к проводке двигателя. Длинна провода 1 метр, просто мотаем 5-6 витков на свечной провод и настраиваем тахометр на наш тип двигателя (один или два импульса за оборот или один импульс за два оборота).

На эту модель тахометра часто жалуются, что не удается считать импульсы со свечного провода, и далее следует рекомендация поиграть с количеством витков и длинной провода. Однако, у меня тахометр завелся без каких либо проблем и на 5 витках на 0.5 метра, и на 6 витках на 1 метре.

После первого включения тахометр остается включенным все время и отображает на экране счетчик моточасов. Принудительно выключить тахометр можно нажатием и удержанием кнопок S1 и S2, но тогда сбросится счетчик моточасов.
Переключение между режимами (тахометр или счетчик) происходит автоматически, когда мотор работает — отображается тахометр, после остановки двигателя — счетчик моточасов.

Корпус тахометра на склейке, разбирается несложно. При желании внутреннюю батарейку можно легко поменять. (на картинке тахометр залит герметиком автором уже после разборки, в оригинале крышка приклеена на термоклей).

Upd. установлена литиевая батарейка размера CR2450 3В ориентировочной емкостью 600мАч

Ну и небольшая демонстрация работы (к сожалению стоит жуткая жара и камера не позволила снимать дальше, перегрев)

Читать еще:  Сколько входит масла в коробку калина

Итого: если вы владеете простецким мотором без мозгов — обязательная в хозяйстве штуковина.

  • автор: tmr
  • просмотры: 4330
  • рейтинг: +33

  • Kirtsun
  • 15 июля 2018, 16:42

  • tmr
  • 15 июля 2018, 16:45

  • chuuvee
  • 15 июля 2018, 19:55

  • abyrwalg
  • 15 июля 2018, 16:53

обязательная в хозяйстве штуковина. поэтому до сих пор бесценная?)

и настраиваем тахометр на наш тип двигателя теми самыми кнопками? (мне пока видео невидимо;)

  • tmr
  • 15 июля 2018, 16:55

  • rubanok
  • 15 июля 2018, 17:36

  • Pash80
  • 15 июля 2018, 20:07

  • tmr
  • 15 июля 2018, 21:19

  • rubanok
  • 16 июля 2018, 00:20

  • red-hat
  • 16 июля 2018, 01:19

  • rubanok
  • 16 июля 2018, 11:38

  • vova_m
  • 16 июля 2018, 11:51

  • Egor47
  • 15 июля 2018, 17:03

Установка режимов работы

Важно! Перед установкой режимов работы прибора двигатель, на котором он установлен должен быть выключен либо прибор должен быть снят с двигателя.
1. Для выбора режима работы тахометра нажмите и удерживайте в течение 4 сек. кнопку S1. На экране дисплея будут последовательно высвечиваться значения: 01, 02, 03, 04.
— значение 01 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 1 такт работы двигателя, т.е. 2 раза за 1 оборот маховика двигателя (большинство двухтактных двухцилиндровых лодочных моторов с одно канальной системой зажигания);
— значение 02 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 2 такта работы двигателя т.е.1 раз за 1 оборот маховика двигателя (двухтактный двигатель);
— значение 03 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 4 такта работы двигателя т.е. 1 раз за 2 оборота маховика двигателя (четырехтактный двигатель).
— значение 04 отключает функцию тахометра, на экране дисплея будет отображаться только счетчик моточасов.
После выбора режима работы кнопкой S1 экран дисплея будет мигать в течение 8-10 сек., после чего перейдет в режим отображения счетчика моточасов.
2. Для установки времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2. При этом с правой стороны дисплея появится надпись «SERVICE». После появления надписи нажмите и удерживайте кнопку S1 до появления в одном из сегментов дисплея необходимой цифры, обозначающей 1/10, единицы, десятки, сотни, тысячи часов до сервисного обслуживания. Переключение от одного сегмента дисплея к другому производится нажатием кнопки S2 на 1 сек. После установки желаемого времени до сервисного обслуживания не производите ни каких действий и прибор через 14-16 сек. перейдет в режим отображения счетчика моточасов.
3. Для активации режима отсчета времени до сервисного обслуживания одновременно нажмите кнопки S1 и S2 и удерживайте их в течение 4 сек. При этом на экране дисплея высветятся два сегмента с изменяющимися от 00 до 09 значениями и прибор автоматически перейдет в режим отображения счетчика моточасов.
4. После выработки двигателем времени до установленного сервисного обслуживания на экране дисплея появиться надпись «SERVICE».
5. Для просмотра текущего времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2.
6. После появления на экране дисплея надписи «SERVICE» для ее сброса одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2. По умолчанию следующий интервал времени до сервисного обслуживания будет равен ранее запрограммированному.
7. Для отключения функции тахометра и отображения на экране дисплея только счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на дисплее не высветится значение 04. Повторно нажмите кнопку S1 и через 8-10 сек. экран дисплея вернется к отображению счетчика моточасов. При работающем двигателе на экране дисплея будет отображаться только счетчик моточасов, причем сегменты дисплея будут мигать, напоминая, что режим тахометра отключен.
8. Для обнуления счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05, затем повторно нажмите и удерживайте в течение 8 сек. кнопку S1.
9. Для обнуления счетчика моточасов и интервала времени до сервисного обслуживания одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2.

Как подключить счетчики времени (счетчики моточасов)

Позволяет придерживаться точных сроков, отпущенных на техническое обслуживание и ремонт. Способно:

  • Держать под контролем оставшейся ресурс.
  • Значительно продлить срок эксплуатации используемых силовых агрегатов.
  • Предотвратить аварийную ситуацию.

Отличительной особенностью счетчиков времени, является:

  • Компактность.
  • Высокая точность снимаемых показаний.
  • Запоминание конечного значения, при исчезновении питания.
  • Возможность отсчета от исходного к начальному (обратный отсчет).
  • Работа по замкнутому циклу с самопроизвольным обнулением.

Общее представление о счетчиках моточасов

Внутренняя схема счетчика времени, собрана с учетом преобразования параметров питающей сети во временную величину. Сигнал напряжения поступает в прибор, фиксируется в индикаторе, передается в аналоговый, или цифровой датчик, регистрируется и выдается механическим, или электронным способом. В основе приборов, заложен часовой механизм кварцевого исполнения. Во всех моделях, независимо от их типа, обязательно присутствует встроенная память с требуемым объемом записанной информации. Вам остается лишь настроить временные границы и наблюдать за автоматическим режимом работы.

Изделие выпускается в светлом пластиковом корпусе. На его лицевой панели имеется показывающее табло. В механических образцах, оно состоит из 6-ти значных цифр, а на ж/к дисплее, их количество равно 7. Для подключения счетчика времени работы, необходимо наличие приборного щита. Предусмотрена его установка с наружным крепежом и с помощью существующей DIN-рейки.

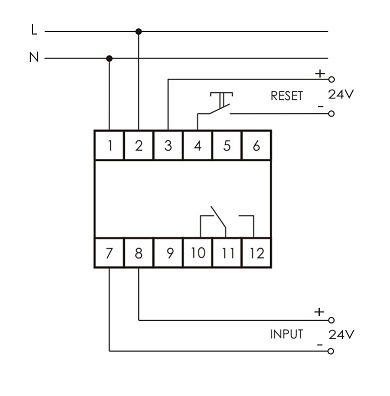

Порядок монтажа счетчика времени

К каждому купленному изделию, прилагается паспорт с подробной инструкцией на цифровой счетчик наработки и его технические характеристики.

Ниже даются лишь общие рекомендации по монтажу, заключающиеся в следующем:

  • Перед производством работ, следует отключить напряжение питания и убедиться в его отсутствии.
  • Очистить от изоляции концы проводов.
  • Установить изделие.
  • Завести провода и крепко зажать их крепежными винтами.
  • Проверить правильность соединения фазного и нулевого провода на соответствующих клеммах.
  • Замкнуть схему, путем подачи напряжения на подключенное устройство.

Помните, что для некоторых моделей необходимо наличие дополнительного источника постоянного тока с напряжением 24 В. Поэтому в схеме подключения счетчика времени наработки, требуется учесть данный момент.
