Чем опасен обрыв нулевого провода

Что происходит в электросети при обрыве нуля

Всех жителей подъезда, а точнее, левого стояка, девятиэтажного дома постройки 80-х годов постигла беда: внезапно перегорели электродвигатели старых холодильников, работающих стиральных машин, блоки питания компьютеров, радиотелефонов и некоторой другой бытовой техники. Правда, один человек заметил, что свет лампочек резко увеличился и быстро среагировал — отключил вводной автомат электропитания.

Остальным не повезло. Многие вообще были на работе и не могли так поступить. О случившемся узнали вечером. Конечно же, стали обращаться в ЖКХ, требовать объяснений, возмещения ущерба…

Директор коммунального хозяйства вник в ситуацию и был вынужден удовлетворить большую часть требований: оплатил ремонт дорогой техники, но после представления различных документов и справок. Сколько на это ушло времени и нервов у людей лучше не описывать.

Причина происшедшего банально проста. Бригада электриков, выполнявшая профилактические работы электрооборудования, допустила грубейшую ошибку. Производитель работ не контролировал, а электромонтер-стажер самостоятельно разорвал «ноль» трехфазного питания.

Процесс передачи электроэнергии при нормальном подключении в четырехпроводной системе показан на рисунке.

Нормальный режим работы четырехпроводной схемы:

В каждую квартиру или в масштабе подъезда группу из них с сопротивлениями «Ra», «Rb», «Rc» подводится фазное напряжение «А0», «В0», «С0». Его величина обычно номинальна: 220 В. Смотрите также: Какое напряжение в электрической сети оптимальное для работы бытовых электроприборов

При подключении нагрузок по фазам проходит ток, который складывается в нулевом проводе.

Схема сбалансирована. Линейное напряжение 380 В в электрооборудовании квартир отсутствует.

Что происходит при обрыве нуля?

Аварийный режим работы четырехпроводной схемы:

Ток в нулевом проводе протекать не будет: фазное напряжение изменено. Ко всем квартирам приложено линейное напряжение по схеме «Звезда без нуля».

Рассмотрим на примере квартир «а» и «b». Электрическое сопротивление приборов Ra и Rb последовательно суммировалось, и через него пошел ток Iab. Под его действием в каждой квартире возникло падение напряжения, пропорциональное сопротивлению включенных в сеть электроприборов.

В любой квартире хозяин сам распоряжается электроэнергией. Один выключил лишний свет и сидит перед настольной лампой за книгой или вообще все отключил, а у другого работает телевизор, холодильник, морозильник и много другой бытовой техники.

Понятно, что величины Ua и Ub могут значительно отличаться от 220 В и не будут равны между собой. Они способны колебаться от 0 до 380 В, в зависимости от схемы подключения приборов в каждой квартире.

Ошибка электриков (неправильное или ошибочное подключения нулевого провода), к сожалению, не единственная возможная причина аварийных ситуаций. Обрыв нуля возможен и без участия человека, например обрыв нулевой жилы в питающем кабеле, «отгорание» нуля на подстанции, в вводно-распределительном или квартирном щитке.

Единственный выход из создавшей ситуации — быстро снять напряжение. Можно вручную, но это не надежно: очень сложно успеть. Автоматические устройства защиты от перенапряжения в сети отлично справляются с такими задачами.

Для защиты от повышения напряжения в сети при обрыве нулевого провода используют расцепители минимального и максимального напряжения, которые расширяют возможности автоматических выключателей, УЗО с функцией защиты от повышенного напряжения, стабилизаторы. Наиболее часто для защиты от аварийных режимов работы такого типа применют специальные реле напряжения.

Читайте также:

Можно ли свести к минимуму количество отказов бытовой техники и оборудования из-за нестабильного напряжения? Оказывается можно. Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения.

О распространенной неисправности проводки, когда в обоих разъемах розетки 220 В — фаза. О том, почему это происходит и чем опасно.

Низкое напряжение в сети – это проблема, характерная для домохозяйств в частном секторе. Какие действия необходимо предпринять, чтобы уменьшить просадку напряжения в электрической сети.

Есть много способов борьбы с неудовлетворительным качеством напряжения в электросети, но, наверное, самым простым является установка стабилизатора сетевого напряжения.

В статье описан простой вариант создания АВР в домашней электросети на основе специальных электронных устройств производства ООО «Евроавтоматика».

По ПУЭ установка УЗО возможна только совместно с модернизацией всей электропроводки с переходом системы TN-C на TN-C-S. А что делать несчастным обладателям квартир со старой электропроводкой? Является ли нарушением установка УЗО в этом случае?

Коммунальный вопрос

Главная » Новости » Обрыв нулевого провода, опасно!

Ремонт межпанельных швов взглядом альпиниста!

Рубрики

Обрыв нулевого провода, опасно!

В эксплуатации электрооборудования все жизненно важно, сегодня поговорим о нулевом проводе. Что такое ноль, почему все опытные электрики при данной ситуации незамедлительно выезжают на место?! Руководители в этот момент надеются, что ущерб будет только материальный. Что необходимо предпринять для предотвращения таких событий?!

Как известно, электрический ток течет по замкнутой цепи, выполняя при этом работу. Внутридомовая электросеть является одним из множества ответвлений глобальной сети энергоснабжения. Это означает, что для работы домашних электроприборов необходимо, чтобы было подведено минимум два проводника, по которым будет течь ток. В процессе изучения электричества ученые поняли, что земля (грунт, геологические породы и вся планета целиком) является неплохим проводником электрического тока. В принципе, для энергоснабжения было бы достаточного одного провода с электрическим потенциалом, а грунт бы выполнял функцию обратного участка цепи.

Но, прогресс не пошел по этому направлению из-за необходимости создания систем заземления с большой контактной площадью, имеющих при этом нестабильные характеристики, требующие постоянного обслуживания и защиты от влияния среды, электролитических процессов. Поэтому дешевле и надежнее было бы провести два проводника для создания замкнутой цепи. Было решено один из электрических проводов соединить с землей, то есть, потенциал на данном проводнике относительно грунта равняется нулю. Так сделано в целях электробезопасности, ради зануления корпусов электрооборудования.

В случае обрыва линии нулевого провода, на оставшейся цепи от разрыва до дома формируется напряжение подключенной нагрузкой от других фаз соседних потребителей электроэнергии. Нагрузка на фазах неравномерная, что означает смещение напряжения на нулевом проводнике в сторону большего фазного тока. Соответственно, разница потенциалов между образовавшимся нулем и двумя другими фазами окажется значительно большей, чем обычное напряжение сети электропитания. Поэтому обрыв нулевого провода в электрощитовой многоквартирного дома для бытовых электроприборов означает превышение потенциалов выше допустимых параметров электропитания. Простыми словами — напряжение с 220 вольт может увеличиться до 380 вольт. Естественно, все электроприборы подключенные к электросети многоквартирного дома выходят из строя, электропроводка плавиться, в лучшем случае удается избежать открытого возгорания.

Читать еще:  Резистор вентилятора охлаждения лада калина цена

Разберем основную причину разрыва в цепи нулевого провода. — это физический износ резьбового соединения проводов при постоянном расширении и сжатии материалов. Процесс износа естественный, в летний и зимний периоды, в ночное и дневное время суток нагрузка на общедомовые сети электроснабжения существенно меняется. В результате чего происходит нагревание и охлаждение контактов в электрощитовой.

Для предотвращения таких инцидентов, рекомендованы регулярные осмотры технического состояния общедомового электрооборудования, проверять плотность контакта проводов в электрощитовой.

Чем опасен обрыв нулевого провода в электрической сети?

Даже те, кто не имеет электротехнического образования, наверняка слышали о такой аварийной ситуации, как перекос фаз. В некоторых предыдущих публикациях мы уже упоминали, чем грозит обрыв нуля, и кратко упоминали о способах защиты от несимметрии фазных напряжений. Сегодня мы более подробно рассмотрим данную тему.

Что такое обрыв нуля?

Для полноценного ответа на этот вопрос необходимо привести примеры штатной работы трехфазной схемы ввода электроснабжения. В качестве примера приведем упрощенный вариант с вводом для этажного распределительного щита.

Схема 1. Штатная работа системы

Как видно из рисунка, каждая из квартир на этаже запитана от отдельной фазы (L1 – L3) и общего нуля. Что формирует в бытовой сети каждой квартиры фазное напряжение 220 вольт (L1N=L2N=L3=220 В.). В данном случае используется схема питания TN-C-S, где задействована шина заземления PE, соединяемая в РУ здания с нулем. Приведенная система сбалансированная, поскольку ток нагрузки в фазных проводах суммируется через нулевую линию, что снижает вероятность перекоса фазных напряжений.

Заметим, что полностью исключить данное явление довольно сложно, поскольку сопротивление нагрузок на каждой фазе может различаться. К примеру, в квартире_1 включен кондиционер и стиральная машина, в квартире_2 хозяин запустил бойлер и электропечку, а в квартире_3 жильцы отсутствуют и все бытовые приборы отключены от сети. По итогу, в трехфазной системе питания возникнет несимметрия напряжений.

Теперь рассмотрим работу сети в нештатном режиме, когда происходит отгорание нуля.

Что происходит в электросети при обрыве нуля?

Рассмотрим отдельно, изменение режима работы трехфазной сети при обрыве магистрального нуля и как поведет себя однофазная электрическая проводка, если отгорание нулевого проводника произойдет на вводе.

Отгорание нуля в трехфазной сети

Внесем изменения в рисунок 1, вызванные аварией, а именно отключением нуля .

Оборвался нулевой магистральный проводник

В данном случае обрыв общего нулевого провода приведет к тому, что движение электрического тока по нему прекратиться. В результате все квартиры R1-R3 будут запитаны по типу подключения «звезда без нулевой магистрали». Другими словами, при обрыве нуля на каждую квартиру будет поступать не фазное, а линейное напряжение.

Контур из квартир 1 и 2

Для примера предлагаем рассмотреть, как сложится ситуация в квартирах 1 и 2. Нагрузка электрических приборов суммируется в данном контуре при прохождении через него тока I12. Соответственно, уровень напряжения для квартир установится в зависимости от нагрузки подключенных к сети приборов. То есть: U1 = I12*R1, а U2 = I12* R2. Из этого следует, что суммарная величина силы тока составит I12 = U12 / (R1+R2) :

Обратим внимание, что суммарное напряжение контура будет равно линейному в данной электросети, то есть U12 = 380 вольт. Но при этом показатели U1 и U2 могут варьироваться в диапазоне 0-380 вольт и, естественно, существенно отличаться друг от друга. На данные значения может влиять как нагрузка подключенных приборов в каждой из квартир, так и ее активная и пассивная составляющая.

В результате если произойдут проблемы с нейтралью трансформатора (нулем источника), велика вероятность выхода из строя подключенных к сети приборов. Причина – повышение уровня напряжения в сети.

Обрыв нуля в однофазной сети

В данной ситуации последствия будут не такими печальными, как в описанном выше случае, но, тем не менее, если отгорает вводный ноль в системе TN-C, это может представлять серьезную опасность для жизни человека.

Отгорание нуля в схеме однофазного потребителя

Для однофазных нагрузок обрыв нуля будет аналогичен отключению напряжения, за исключением того фактора, что на фазном проводе останется потенциал, представляющий опасность для жизни. Причем, он также проявится там, где был ранее защитный ноль в контактах розеток. Если корпуса электроприборов заземлялись рабочим нулем, то весьма велика вероятность негативных последствий. В системах TN-C-S фактор риска существенно сокращается, за счет использования PEN проводника.

Как защититься?

Узнав об опасности, представляемой потерей нуля, предлагаем рассмотреть варианты защиты от данного явления:

  • Начать необходимо с грамотного монтажа электропроводки. Если для питания объекта планируется задействовать трехфазную схему электроснабжения, то ее расчет должен быть произведен таким образом, чтобы минимизировать вероятность перекоса фаз. То есть, необходимо планомерно распределить нагрузку на каждую линию.
  • Следует задействовать в управлении сетью приборы, выравнивающие нагрузку на каждую из фаз. Причем, в идеале, эта работа должна осуществляться без привлечения операторов, то есть, выполняться автоматически при обрыве нуля.
  • Должна иметься возможность оперативного изменения схемы подключения потребителей. Это позволяет внести корректировки, если на этапе проектирования не была должным образом учтена нагрузка на каждый участок или увеличилась мощность потребления в связи с вводом новых объектов. То есть, при возникновении критической ситуации должна иметься возможность изменения мощности. В качестве примера можно привести вариант, когда многоквартирный дом переводится на линию с большей нагрузкой для «разбавления» перекоса фаз, возникающего при обрыве нуля.

В приведенных выше вариантах мы рассматривали защиту от перекосов в глобальных масштабах, конечный потребитель может обеспечить должный уровень защиты значительно проще. Для этого достаточно установить реле контроля напряжения, в котором указать допустимый минимальный и максимальный уровень. Как правило, это ±10% от нормы.

Подведем итоги

Безусловно, что вероятности аварий носят случайный характер, максимум, что можно сделать в таких ситуациях, — принять необходимые меры для обеспечения защиты. Но помимо этого не будет лишним вовремя определить аварийную ситуацию по характерным признакам. В первую очередь отгорание нулевого магистрального провода приводит к перенапряжению сети. Обнаружив первые признаки этого явления, следует отключить все электроприборы.

Сделать это оперативно и самостоятельно практически нереально. Временной промежуток для этого слишком коротким, поэтому следует установить на электрическом щитке специальные приборы, реагирующие на обрыв нуля. Как только напряжение выйдет за установленные пределы, реле контроля напряжения произведет защитное отключение.

Полностью доверять системе защиты не стоит. Может случиться так, что при наличии характерных признаков перепадов напряжения, отключение питания не произойдет. Поэтому имеет смысл перечислить наиболее вероятные проявления для данного явления:

  • Мерцание ламп накаливания. Они наиболее чувствительны к перепаду уровня напряжения, возникающего при обрыве нуля. Энергосберегающие осветительные приборы и светодиодные лампы не настолько реагируют на изменения.
  • Электронные приборы, имеющие встроенную защиту, как правило, отключаются от сети питания. Или не запускаются. Такие действия предусмотрены реакцией защиты импульсных БП на броски напряжения. Характерно, что такая реакция может сработать раньше, чем реле напряжения. Но это, во многом зависит от производителя и схемы реализации защиты электросетей, а также надежности электрического соединения.
  • Еще один характерный признак – повышение температуры выключателя. Даже если Вы не обратили внимания на мерцание ламп, то данное проявление должно вызвать опасения.
  • Искрение, при попытке подключения электроприбора, может говорить об обрыве нуля на вводе однофазного потребителя. Даже, если оно вызвано другим фактором, а не обрывом нуля, это очень нехороший признак.
  • Самопроизвольные срабатывания вводных автоматов, также могут указывать на перенапряжение. Такая реакция на обрыв нуля характерна при включении электронагревательных приборов, например электропечи, бойлера, чайника и т.д.
  • Характерные звуки во вводном электрическом щите также могут указывать на перепады напряжения. В такой ситуации рекомендуется отключить ввод питания и дождаться приезда аварийной бригады. Велика вероятность, что авария обрыва нуля имела место в электросети поставщика.
  • Обязательно установите на вводе электрической сети реле напряжения. В идеале желательно продублировать данную систему стабилизатором напряжения для дома или квартиры. Такое устройство, работая в паре с реле, позволит поддерживать заданный уровень напряжения, не отключая питание.
Читать еще:  Почему большое давление в системе охлаждения

Собственно, только многоуровневая защита может обеспечить максимальную безопасность.

Обрыв нуля в трехфазной и однофазной сети

Лампочка при обрыве нуля может гореть ярко, но недолго!

Иногда обывателям приходится слышать эти страшные слова – “Обрыв нуля”. Для простого человека понятного мало, но связано это всегда с очень неприятными последствиями – поражение электрическим током, сгоревшая техника, и даже пожар в квартире.

В этой статье я подробно рассмотрю, что такое обрыв нуля, как он происходит, какие последствия от него могут быть. И конечно, будет рассмотрена защита от обрыва нуля в трехфазной и однофазной сети.

Для тех, кто не очень понимает, чем трехфазная сеть отличается от однофазной, очень рекомендую ознакомиться с этой статьёй.

Также, при изучении этой статьи важно знать о том, как формируются системы заземления.

Где бывает обрыв нуля

Принципиально важно, что обрыв нуля может быть в трехфазной, а может быть в однофазной сетях.

Там происходят совершенно разные процессы, подробно расскажу ниже. Если коротко, что при этом происходит:

При обрыве нуля в трехфазной сети появляется перекос фаз, что может привести к тому, что напряжение в квартирной розетке возрастёт до 380 В! Для человека, если правильно выполнено заземление, такая авария не опасна. А вот для наших электроприборов – последствия могут быть очень печальными! А также и для нашего жилища, поскольку может произойти пожар.

Местом обрыва нуля может быть этажный щиток, тогда в зоне риска находятся только квартиры на одной лестничной площадке. А может – вводное распределительное устройство (РУ) многоэтажного дома. Например, такое:

Вводное распределительное устройство (РУ) в подвале многоэтажного дома – в плохом состоянии

При обрыве нуля в однофазной сети последствия не такие печальные – напряжение в розетке будет нулевым, и электроприборы просто не будут работать. Однако вся электросеть (а при неправильно выполненном заземлении, и корпуса электроприборов!) будет находиться под потенциалом 220 В!

Для начала, чтобы нагнать страха –

Последствия обрыва нуля в трехфазной сети

Расскажу случаи из жизни.

  1. Электрики ремонтировали ввод в подъезд. И во время ремонта на несколько секунд был отключен рабочий ноль. Произошло очень неприятное: вернувшись домой вечером, люди обнаружили, что у них погорели телевизоры, холодильники, зарядки, и т.п. – то, что у нас постоянно включено в розетки. Хорошо, что ещё не произошел пожар.
  2. Пришёл по вызову, жалоба – плавает напряжение. Меряю напряжение (всё выключено) – почти 300 вольт. Затем при включении лампы накаливания напряжение падает до 70В… Оказалось, в этажном щитке выгорел болт, на который приходит ноль. Произошел обрыв нуля, перекос фаз, напряжения пошли вразнос. Заменил болт, восстановил контакт, напряжение нормализовалось.

Болт нуля. Ржавый, периодически не контачит. Если его менять без отключения, 100% в подъезде погорит техника!

Статья, как я менял там электрощиток – тут.

  • Меня вызывали в рекламно-издательскую фирму. По предварительным оценкам, ущерб более 100 тыс.руб., а всё из-за плохого контакта на нулевой шине:
  • Отгорание нуля от нулевой шины

    Нулевой провод отгорел от второго болта. Видно, как он отвалился под натяжением. Прежде, чем отвалиться, он ПОЧТИ переплавил изоляцию фазных проводов (вертикальные, красный и белый).

    Сервер ещё не включали, возможно, интеллектуальный ущерб будет больше…

    На месте этой трагедии я установил трехфазное реле напряжения Барьер, читайте статью по ссылке.

    Как видно, такие проблемы происходят из-за неправильных действий “электриков” либо из-за самопроизвольного обрыва (отгорания) нулевого провода в старом жилом фонде.

    В этой статье подробно расскажу, почему такое бывает и как с этим бороться.

    Формирование однофазной и трехфазной сетей и обрыв нуля

    Как известно, мощные потребители (в данном случае – многоквартирные дома) питаются от трехфазной сети, в которой есть три фазы и ноль. Про эту систему я уже писал подробно в статье про отличия трехфазного питания от однофазного, вот картинка оттуда:

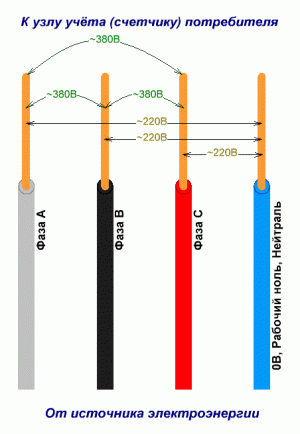

    Напряжения в трёхфазной системе

    Рассмотрим этот вопрос ещё раз, только с другой стороны.

    Вот как выглядит упрощенно схема подвода питания в этажный щиток:

    Система питания, без обрыва нуля. Резисторами обозначены условно три квартиры.

    Фазные провода L1, L2, L3, на которых присутствует напряжение 220В по отношению к нейтральному проводу N, обозначены красным цветом, поскольку они представляют опасность. Заземление РЕ показано внизу, его провод соединяется в распределительном устройстве на вводе в здание с нейтралью.

    Подробнее – ещё раз призываю ознакомиться с моей статьёй про системы заземления, ссылка в начале.

    К чему приводит отгорание нуля в трехфазной сети

    Что изменится, если произойдёт обрыв нулевого провода N ДО места соединения нулевых проводов в одной точке? Будет обрыв нуля в трехфазной сети:

    Обрыв нуля в трехфазной сети

    Если смотреть по схеме, правее места обрыва напряжение теперь будет не нулевым, а “гулять” в произвольных пределах.

    Что будет, если ноль отсоединить (случайно или намеренно)? Какие напряжения будут подаваться потребителям вместо 220В? Это как повезёт.

    Картинка в другом виде, возможно, так будет легче понять:

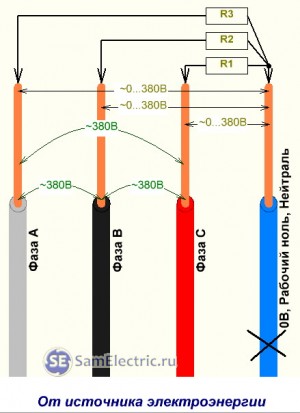

    Перекос фаз в результате обрыва нуля.

    Потребители условно показаны в виде сопротивлений R1, R2, R3. Напряжения, указанные в предыдущем рисунке, как

    220B, обозначены как

    0…380B. Объясняю, почему.

    Итак, что будет, если ноль пропадёт (крест в нижнем правом углу)? В идеальном случае, когда электрическое сопротивление всех потребителей одинаково, ничего вообще не изменится. То есть, перекоса фаз не будет. Так происходит в случае включения трехфазных потребителей, например, электродвигателей или мощных калориферов.

    Но в реале так никогда не бывает. В одной квартире никого нет, и включен только телевизор в дежурном режиме и зарядка телефона. А соседи по площадке устроили стирку, включили сплит-систему и электрический чайник. И вот -БАХ!- отгорает ноль.

    Начинается перекос фаз. А насколько он зверский, зависит от реальной ситуации.

    У соседей, которые дома, чайник перестанет греть, стиралка и сплит потухнут, напряжение уменьшится до 50…100В. Поскольку “сопротивление” этих соседей гораздо ниже, чем тех у тех, которых нет дома. И вот, эти люди спокойно работают на работе, а в это время в пустой квартире у них дымятся телевизор и китайская зарядка. Потому, что напряжение в розетках подскочило до 300…350В.

    Это реальные факты и цифры, такое иногда бывает, состояние электрических щитков на лестничных площадках часто бывает аварийным. Даже, когда в доме проводится капитальный ремонт, щитки не трогают, поскольку менять электрику гораздо сложнее, чем покрасить дом и вставить новые окна.

    Расследовать такое возгорание надо не с вызова экстрасенсов (мало ли, полтергейст со спичками играется;) ), а с вызова электрика.

    Обрыв нуля в однофазной сети

    Тут картина будет следующей:

    Обрыв нуля в однофазной сети

    Для нагрузки, которая работает на других фазах, вообще ничего не изменится. Это всё равно, как если в своей квартире выключить вводные автоматы – соседям будет по барабану.

    Но если обрыв произошел, например, в щитке, то вся квартира, в том числе и оборванный конец нулевого провода, окажется под напряжением 220В!

    Обрыв (отгорание) бывает вот из-за таких ржавых болтов, как вверху этого фото:

    Плохой ноль. Пропадание нуля в квартире

    Повторюсь – если заземление сделано правильно, либо его вообще нет – эта авария ничем не опасна. Ну и, конечно, не нужно трогать провода, не дожидаясь электрика – все они под смертельным потенциалом!

    Хорошо, кто виноват – мы поняли. Что делать?

    Как защититься от обрыва нуля?

    Самая лучшая защита от обрыва нуля в трехфазной сети – это реле напряжения, о котором я писал на блоге не раз. Вот две мои основные статьи – Про реле напряжения Барьер и реле напряжения ЕвроАвтоматика ФиФ.

    Из-за своей основной функции это реле называют также Реле обрыва нуля.

    Другой вариант – применение стабилизатора напряжения. В нем обязательно должна быть защита от пониженного и повышенного (до 380В) входного напряжения. А при невозможности стабилизировать напряжение он должен отключать квартиру, но оставаться исправным.

    Лучший вариант для защиты от обрыва нуля и вообще при нестабильном напряжении – использовать реле напряжения, а вслед за ним – стабилизатор.

    Как вариант дополнительной защиты при обрыве нуля может помочь УЗО (или диф.автомат). Только не так всё просто, подробности – в видео:

    На сегодня всё, подключайтесь к обсуждению, задавайте вопросы в комментариях!

    Виды обрыва нулевого провода и последствия

    Подключение промышленной и бытовой электрической сети основано на общем принципе – все потребители подсоединены к трехфазной трансформаторной подстанции с напряжение 380В. Движение тока в проводах и работа электроприборов обеспечены за счет фаз и общего нулевого провода. При обрыве нуля в каждой из частей сети, в том числе – однофазной, происходит нарушение поступления электричества, что может быть выражено разными последствиями для потребителя. Но, такие изменения зависят от вида и места повреждения массы.

    Принцип включения и виды повреждений нуля

    Многоквартирные дома и частный сектор в совокупной привязке подсоединены к трехфазной сети от подстанции. Все фазы питания от 380V источника, при распределении подсоединяют по схеме «звезда» — на выходе 3 однофазные линии с напряжением 220V. Итоговый провод в жилых помещениях представлен 2 контактами – фазой и нулем.

    В зависимости от места обрыва можно выделить такие виды нарушений электросети:

    1. Обрыв провода на источнике питания 380В – приводит к отключению электричества по всем линиям.
    2. Повреждение контакта перед распределением по «звезде» или на ней – смещение напряжения в линиях (пример – 154/285/224).
    3. Отсутствие нулевого контакта после распределения системы по принципу «звезда» – отключение всех источников в помещении или отдельной части системы.

    Перекос напряжения на потребителях, выделенных по принципу «звезда», может происходить также при коротком замыкании одного из контактов или перенапряжении отдельной линии.

    Возможные последствия отключения массы

    При отключении нулевой линии у потребителя могут просто не работать электрические приборы – нет контакта, нет тока. При перекосе напряжения в идеальной сети, без использования защитного оборудования или его несрабатывания, возможно повреждение устройств, включенных в сеть, или их нестабильная работа. В зависимости от изменения параметров напряжения и тока в розетке приборы бытового применения могут реагировать по-разному.

    Распространенные причины обрывов:

    1. Отгорание нулевого контакта при внезапном скачке нагрузки в электросети или коротком замыкании (козе).
    2. Ослабление контакта в месте соединения проводов – скрутки, клеммы, розетки, другое.
    3. Окислы в месте соединения проводников из разного материала в старой электропроводке.
    4. Механические повреждения – хищение кабеля, обрыв при ремонте или ветре.

    Самые распространенные и дорогие потребители электротока оборудованы встроенной защитой (предохранителем). Такие части принципиального устройства прибора способны отсоединить от электропитания при слабости нагрузки или пресечь прохождение тока большой мощности. Если такого дополнения нет, то есть риск полного «сгорания» приборов. Но, при подключении, перед счетчиком устанавливают автоматические защитные реле или предохранители.

    Когда обрыв контактного проводника массы происходит в однофазной сети – в пределах квартиры, то электрический ток не может нанести серьезного вреда. При перегорании нуля происходит простое отключение подсоединенного прибора – лампочки, компьютера или холодильника. Для возобновления работоспособности бытовой техники и других электроприборов требуется восстановить поврежденный контакт или переподсоединить к рабочему источнику с нулем.

    При выполнении ремонтных работ в электрической сети обязательно отключать источник, в другом случае есть риски пострадать от электричества. В квартире или доме это автоматы на счетчике.

    Опасность для человека и признаки повреждения

    Если в сети происходит смещение напряжения, а в приборах, подключенных к сети, нет заземления – существует опасность поражения электротоком от корпуса. Но, определить риски можно только по косвенным признакам обрыва контактной линии массы. Самые явные можно заметить на глаз – мерцание освещения в доме или искрение розеток при включении штепселей.

    Также на аварийные изменения напряжения могут указывать:

    • шум от счетчика;
    • беспричинное срабатывание реле;
    • автоматическое отключение приборов с защитой;
    • нагрев выключателей и розеток.

    Если обрыв произошел внутри помещения или на входе автоматов электрического счетчика, обнаружить повреждение возможно, используя электромагнитный тестер или визуально. При повреждении контактов вне помещения – подъезд или ранее по линии, надо обязательно обращаться в службу ЖКХ или в РЭС. Электрики, которые будут направлены по вызову, сами определят место повреждения и восстановят контакт.

    Способы защиты приборов и домашней проводки

    Для снижения рисков поражения электрическим током и повреждения приборов дома обязательно ставить защитные устройства. В таком качестве выступают стабилизаторы напряжения и автоматические реле. Приборы включают в цепь на щитке, приводе в квартиру и возле каждого устройства повышенного потребления – холодильника, микроволновки, компьютера или стиральной машины.

    Аварийное повреждение нулевой линии в сети может произойти внезапно. При выявлении первичных признаков изменения напряжения в квартире следует отключить основные приборы от розеток или перевести рычажки автоматов в разомкнутое положение. Если на вводе подключены защитные элементы, то значительных последствий для жителей дома или основной техники не будет.
