Чертеж съемника сайлентблоков ваз 2107

Замена сайлентблоков на ВАЗ 2107

Замена сайлентблоков подвески ВАЗ 2107 — процедура не из лёгких. Насколько часто приходится её выполнять, напрямую зависит от условий эксплуатации автомобиля, качества деталей и правильности их монтажа. Облегчает работу специальный съёмник, посредством которого большинство автолюбителей сможет провести ремонт самостоятельно.

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог. Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание.

Что такое сайлентблоки

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

Какие бывают сайлентблоки

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Причины выхода из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:

  1. Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
  2. Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
  3. Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.

Проверка состояния

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.

Видео: диагностика сайлентблоков

Замена сайлентблоков нижнего рычага

Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:

  • съёмник сайлентблоков;
  • съёмник шаровой опоры;
  • ключи на 13, 22, 24;
  • молоток;
  • зубило;
  • монтировка;
  • смазка (например, WD-40).

Порядок действий по демонтажу нижнего рычага следующий:

  1. Поднимают машину при помощи подъёмника либо домкрата.
  2. Снимают колесо.
  3. Ослабляют затяжку гаек оси нижнего рычага.

В процессе сборки следует использовать новые гайки для затяжки оси рычага и шарового пальца.

Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).

Замена шарниров верхнего рычага

Для замены сайлентблоков верхнего рычага потребуются такие же инструменты, как и при ремонте нижних элементов. Автомобиль поднимают аналогичным образом и снимают колесо. После чего проводят следующие действия:

Читать еще:  Поменял сцепление плохо включаются передачи

    Отворачивают крепёж кронштейна переднего бампера.

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

  • ключи на 19;
  • новые сайлентблоки;
  • проникающая смазка;
  • щётка по металлу;
  • монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

    Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.

Если внутренняя обойма будет с одной из сторон слегка выступать, её нужно подровнять молотком.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Видео: замена втулок реактивных тяг ВАЗ 2101–07

Съёмник для сайлентблоков своими руками

Съёмник шарниров ВАЗ 2107 можно приобрести готовый или сделать своими руками. Если есть подходящее оборудование и материалы, изготовить инструмент вполне по силам каждому автолюбителю. Стоит также учесть, что качество покупных приспособлений на сегодняшний день оставляет желать лучшего. Заменить резинометаллический шарнир можно и без специальных инструментов, но это потребует гораздо больше времени и сил.

Последовательность действий

Для изготовления самодельного съёмника понадобится следующее:

  • кусок водопроводной трубы длиной 3 см внутренним диаметром 40 мм и наружным 50 мм;
  • шайба с внешним диаметром минимум 50 мм;
  • болт М12 длиной 7 см с шайбами;
  • два куска трубы длиной по 10 см и диаметром 40 мм;
  • тиски;
  • молоток;
  • смазка.

Процесс изготовления съёмника состоит из нескольких этапов.

    Ударами молотка добиваются того, чтобы отрезок трубы 40 мм получил внутренний диаметр 45 мм, т. е. пытаются его расклепать. Таким образом шарнир нижнего рычага будет свободно проходить через трубу.

Для того чтобы уверенно и безаварийно управлять автомобилем, нужно проводить периодический осмотр и ремонт ходовой части. Износ сайлентблоков влияет на безопасность вождения, а также на износ шин. Чтобы заменить повреждённые шарниры, потребуется подготовить необходимый инструмент и выполнить ремонт в соответствии с пошаговыми инструкциями.

Съемник сайлентблоков своими руками: как сделать, что нужно?

Для гаражных мастеров рукоделов приятно изготавливать различные устройства для ремонта автомобильных узлов. Своими руками можно сделать съемники для снятия сайлентблоков, для снятия ступицы колес и т.д. Все что нужно — это желание, материалы и время на изготовление.

Что такое сайлентблок

Сайлентблок — это резинометаллический шарнир (РМШ) — элемент, который соединяет две детали подвески, в данном случае, автомобиля. Состоит из металла и резины. Резина служит для гашения вибрации, плавности движения, устранения износа при трении металл об металл.

Сайлентблоки или РМШ — принимают и гасят осевые, радиальные, торсионные и карданные колебания. Выдерживают радиальные колебания до 300 кН (кило Ньютон), то есть до 300 кг.

Классификация резинометаллических сайлентблоков, которые работают на кручение:

  1. с наружной обоймой;
  2. с внутренней;
  3. двухобойменные;
  4. эксцентричные.

Сайлентблоки такого типа устанавливают в подвески автомобиля, для того, чтобы рычаги и рессоры могли двигаться.

Классификация РМШ, которые работают на сжатие с изгибом:

  1. опоры;
  2. подушки.

Шарниры такого типа устанавливаются под двигатель (опоры, подушки) для гашения колебаний вибрации работающего и движущегося двигателя. Защищает кузов от вибраций.

Замена сайлентблоков

В зависимости от стиля вождения (аккуратный или спортивный), от качества дорог ресурс сайлентблоков отличается. Они могут износиться и за одно лето, а могут выдерживать несколько лет.

Также срок службы РМШ зависит от того, как их установили. При отсутствии съемника, некоторые ударяют по ним молотком. Если сажать сайлентблоки молотком, может повредиться резина, металлическая втулка может ходить.

Средний ресурс сайлентблоков от 100 до 150 тысяч километров пробега.

Что представляет собой съемник для установки сайлентблоков?

Съемник РШМ нужен не только для снятия, но и для установки, чтобы не повредить новый сайлентблоки. А при снятии съемником, не надо бить молотком и нет риска повредить лапы (рычаги). Если выбивать резинометаллические шарниры молотком, то на рычаге могут появиться миктротрещины.

На машинах с 4-х рычажной подвеской могут нарушиться углы установки колес, если повредить рычаги или новые сайлентблоки. В таком случае придется заново менять резинометаллические втулки и, возможно, колеса.

По стоимости съемники для автомобильных сайлентблоков можно купить по цене от 800 рублей до 30000 рублей (набор разных съемников). Но, из подручных средств делается он легко.Принцип действия съемника механического типа в том, что при закручивании гайки, сам сайлентблок выдавливается из проушины рычага. Гидравлические по конструкции сложнее, они мощнее, но их лучше покупать при необходимости, сделать их из подручных материалов невозможно.

Как сделать съемник

После приготовления выше перечисленных деталей, приступаем к сборке съемного устройства:

  1. Закрываем одной шайбой, с отверстием под подобранный болт, один конец цилиндра.
  2. Вставляем болт в подобранный по диаметру, чуть больше диаметра сайленблока, цилиндр.
  3. После надевания его на сайлентблок закручиваем гайку.

Порядок работы со съемником:

  1. Снять ось РМШ. Можно демонтировать полностью лапу и закрепить ее в тисках, а можно выпрессовывать прямо в установленном виде.
  2. Устанавливаем к сайленблоку цилиндр съемника.
  3. Вставляем болт. Болт берем такой длины, чтобы можно было накинуть пару шайб и закрутить гайку.
  4. Надеваем шайбы на болт и начинаем затягивать гайку.
  5. Постепенно шарнир начнет сползать.

Если снимать сайлентблоки без съемника, то надо прикладывать деревянную рейку, чтобы не повредить тяги.

Видео

В этом видео показано, как делать съемник сайлент блоков и как с ним работать.

Как менять сайлентблоки без съемника.

Как менять сайлентблоки на «классике» ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Как сделать съемник для ВАЗ 2113, 2114, 2115.


Как сделать съемник для снятия и установки резинометаллических шарниров на автомобилях Skoda Fabia (Шкода Фабиа), Skoda Rapid (Шкода Рапид), VW Polo Sedan (Фольксваген ПОЛО седан).

Блог автолюбителя Николая Ваганова

Ремонт, обслуживание, тюнинг ВАЗ-2107 “Классика” и не только..

Страницы

вторник, 29 августа 2017 г.

Замена сайлентблоков ВАЗ-2107. Съемник и оправка своими руками

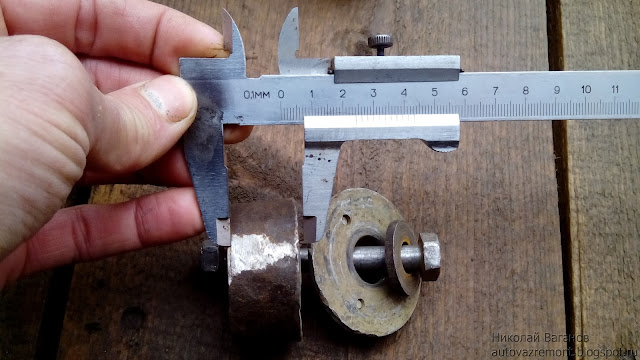

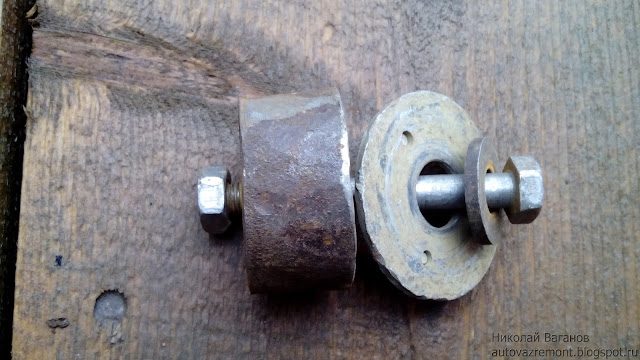

С помощью молотка отбиваем обрезок 40-ой трубы на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил; или находим подходящую по диаметру трубку . Эту оправку мы будем использовать для съема сайлентблоков.

Из той же 40-й трубы нарезаем еще два обрезка – их будем использовать для запрессовки новых сайлентблоков.
Предварительно все места креплений сайлентблоков зачищаем и обрабатываем WD-шкой.

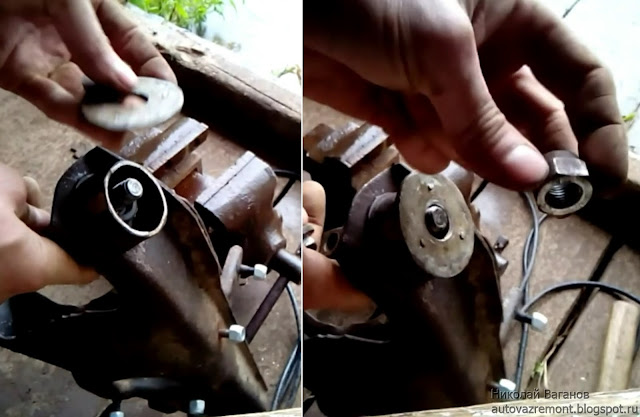

Начнем с верхнего рычага. Для этого берем болт, о деваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно) .

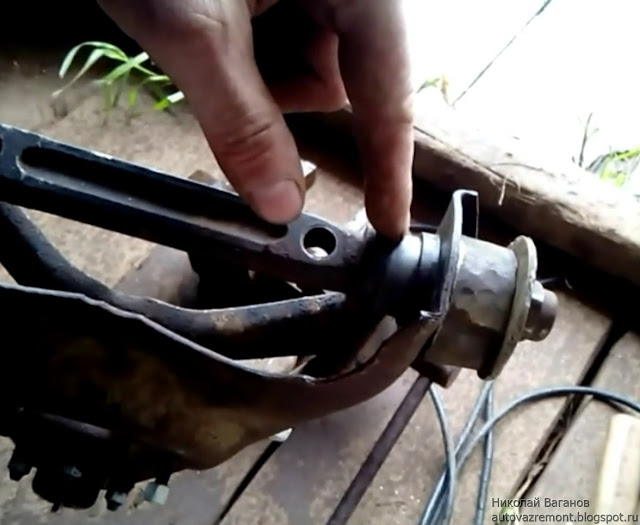

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники – понадобится большая отвертка и молоток.

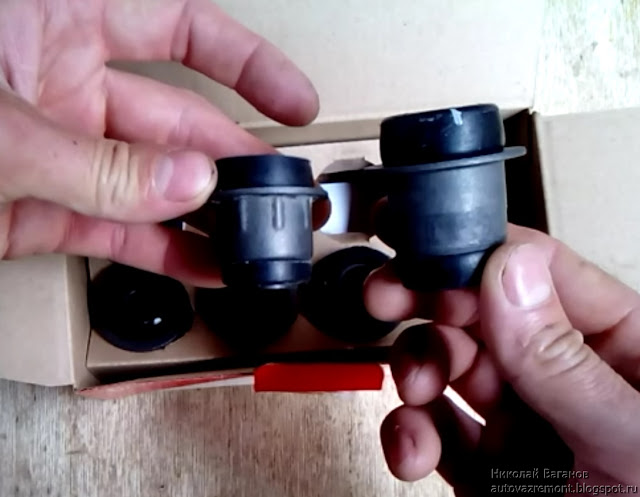

Теперь, перейдем к запрессовке новых сайлентблоков, для этого мы подготовили малые оправки на 40, их диаметр как раз совпадает с диаметром “уха” наружной втулки сайлентблока.
Предварительно очищаем посадочные места, вставляем сайлентблок по центру воображаемой оси и наставляем оправку. С другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага. Резкими ударами молотка по оправке запрессовываем шарнир.

Запрессовываются верхние сайлентблоки пока не упрутся “бобышками” в рычаг, в отличие от нижних, которые необходимо забить вплотную к стенке рычага.

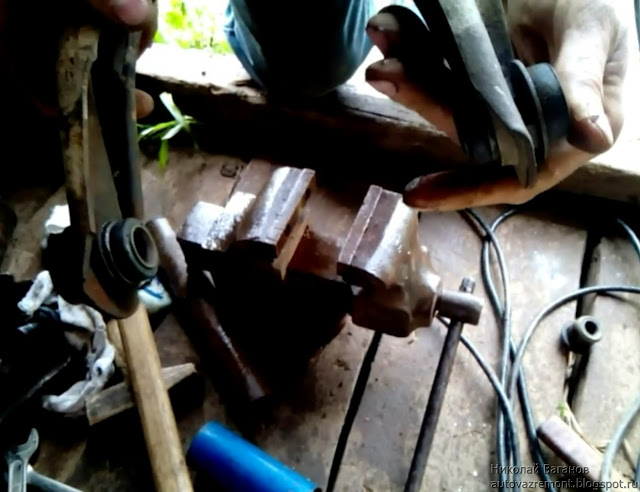

Теперь перейдем к нижнему рычагу – там они меняются аналогичным образом.

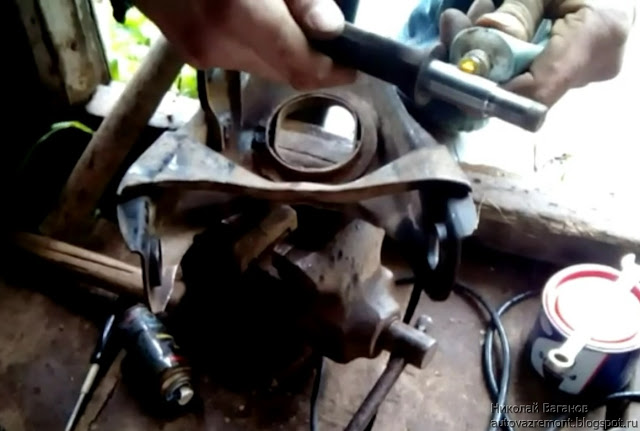

Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и затягиваем гайку оси – ж елательно для этого использовать ненужную гайку.

Роль давящего болта тут выполняет сама ось рычага.

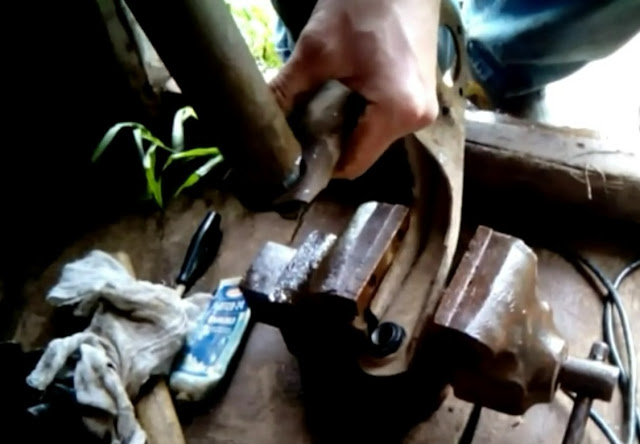

Если сайлентблок закис, то с помощью несильных ударов по боковине рычага или самой оправке пробуем его сорвать, подтягивая гайку.
При установке новых сайлентблоков зачищаем посадочные места рычагов, можно слегка смазать ось.

Заводим ось и наживляем сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Нижние сайлентблоки запрессовываются заподлицо.

В следующий раз разберем как заменить передние пружины и будет ли разница в дорожном просвете после замены.

Замена сайлентблоков ВАЗ-2107. Съемник и оправка своими руками

В прошлый раз мы полностью разобрали переднюю подвеску, заменили шаровые опоры , пришла очередь для замены сайлентблоков.

Так как без специнструмента их не заменить, а покупка съемников удовольствие не дешевое, поэтому изготовим их из подручных материалов.

  • Обрезок водопроводной трубы внутренним диаметром – 45 мм, наружным – 50 мм (можно изготовить из 40-миллиметровой трубы) длинной 2,5-3 см
  • Большая шайба или пластина диаметром не менее 50 мм
  • Болт М12-14 длиной 6-7 см с шайбами
  • Два обрезка трубы диаметром 40 мм длиной по 5-10 см
  • Молоток, тиски
  • WD-шка или другой жидкий ключ, смазка

С помощью молотка отбиваем обрезок 40-ой трубы на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил; или находим подходящую по диаметру трубку. Эту оправку мы будем использовать для съема сайлентблоков.

Из той же 40-й трубы нарезаем еще два обрезка – их будем использовать для запрессовки новых сайлентблоков.

Предварительно все места креплений сайлентблоков зачищаем и обрабатываем WD-шкой.

Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники – понадобится большая отвертка и молоток.

Теперь, перейдем к запрессовке новых сайлентблоков, для этого мы подготовили малые оправки на 40, их диаметр как раз совпадает с диаметром “уха” наружной втулки сайлентблока.

Предварительно очищаем посадочные места, вставляем сайлентблок по центру воображаемой оси и наставляем оправку. С другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага. Резкими ударами молотка по оправке запрессовываем шарнир.

Запрессовываются верхние сайлентблоки пока не упрутся “бобышками” в рычаг, в отличие от нижних, которые необходимо забить вплотную к стенке рычага.

Теперь перейдем к нижнему рычагу – там они меняются аналогичным образом.

Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и затягиваем гайку оси – желательно для этого использовать ненужную гайку.

Роль давящего болта тут выполняет сама ось рычага.

Если сайлентблок закис, то с помощью несильных ударов по боковине рычага или самой оправке пробуем его сорвать, подтягивая гайку.

При установке новых сайлентблоков зачищаем посадочные места рычагов, можно слегка смазать ось.

Заводим ось и наживляем сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Нижние сайлентблоки запрессовываются заподлицо.

В следующий раз разберем как заменить передние пружины и будет ли разница в дорожном просвете после замены.

Как заменить сайлентблоки на ВАЗ 2107

Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101 — 2107 – задача не из легких. Однако менять их время от времени все равно нужно, и большинство автолюбителей научились это делать без особых трудностей. Существенно упростить эту работу поможет специальный универсальный съемник. Именно с его помощью производится замена как верхних, так и нижних сайлентблоков.

Итак, вы пришли к выводу, что пришла пора заменить сайлентблоки. Начать следует с их приобретения. Сегодня на рынке автозапчастей присутствует множество изделий отечественного и импортного производства. Отличаются они друг от друга и ценой, и качеством, и сроком службы. Специалисты рекомендуют устанавливать полиуретановые, как наиболее надежные и долговечные, однако из-за достаточно высокой цены они доступны далеко не каждому.

Для самого процесса замены абсолютно не важно, полиуретановые сайлентблоки или резиновые, меняются они на ВАЗ 2107 совершенно одинаково. Из инструмента вам понадобится:

  • Съемник сайлентблоков;
  • Съемник шаровой опоры;
  • Ключи на 13, 22, 24;
  • Молоток;
  • Зубило;
  • Монтировка;
  • Проникающая смазка (например, WD-40).

Начинать следует с вывешивания передка на домкрате и снятия переднего колеса. Далее, переходим непосредственно к процедуре замены. Для верхнего и нижнего передних рычагов ВАЗ 2107 порядок выполнения работ разный, поэтому рассмотрим оба варианта. Для упрощения работы все резьбовые соединения рычагов рекомендуется предварительно обработать проникающей смазкой.

Замена верхних сайлентблоков

В первую очередь следует открутить вертикальный болт крепления бампера, так как он будет мешать вынимать ось. Далее, откручиваем гайку крепления шаровой опоры и при помощи специального съемника выпрессовываем палец шаровой из сошки.

После этого при помощи двух ключей на 22 скручиваем гайку и вынимаем болт крепления верхнего рычага к корпусу. Вот теперь нам и пригодится съемник. Зажав снятую деталь в тиски, с помощью съемника выпрессовываем старые детали, и на их место запрессовываем новые, полиуретановые или резиновые.

После того как будет произведена замена, сборка производится в обратной последовательности:

  • Вставляется болт крепления рычага, накручивается гайка. Не следует ее полностью затягивать, сделаем это в самом конце;
  • Устанавливается на место шаровая опора, до упора затягивается гайка;
  • Прикручивается колесо, автомобиль опускается и снимается с домкрата;
  • Вывернув руль, затягиваем до упора гайку крепления верхнего рычага.

Замена нижних сайлентблоков

Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.

  • Откручиваем обе гайки крепления рычага;

  • На одну сторону накручиваем съемник и выдавливаем сайлентблок;

  • Аналогичную операцию выполняем с противоположной стороны;
  • Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;

  • Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
  • Прикручиваем колесо и снимаем автомобиль с домкрата;
  • Затягиваем до упора гайки крепления нижнего рычага.

В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.

Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:

  • Шаровых опор;
  • Сайлентблоков;
  • Наконечников рулевых тяг.

Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.

Меры безопасности

При выполнении ремонтных работ не стоит забывать об элементарных мерах безопасности:

  • Перед вывешиванием на домкрате автомобиль устанавливается на ручник, под колеса ставятся противооткатные башмаки;
  • Параллельно с домкратом под корпус вывешенного автомобиля устанавливается страховочная подпорка;
  • При работе с молотком, например, выпрессовывая шаровую опору из сошки, пользуйтесь защитными очками;
  • Работайте в перчатках, для защиты рук от повреждений при возможном соскальзывании ключа с гайки.
