Порядок установки бронепроводов на ваз 2109
Порядок подключения высоковольтных проводов на ВАЗ 2109 (карбюратор, инжектор)
Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.
Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.
Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.

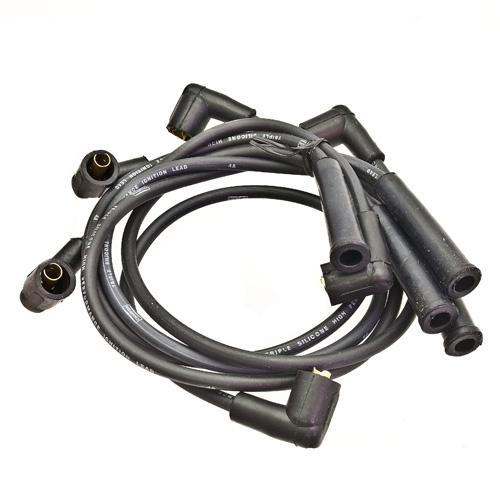

Высоковольтные провода
Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.
Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.
Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.
- Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
- На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
- Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.
Особенности модуля зажигания
Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.
Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.
Компонент
Особенности
Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления
Отвечает за распределение информации в виде электронных импульсов
Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства
Катушка зажигания
Расположение
Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.
Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.
Расположение устройства
Принцип работы
Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.
- Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
- Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
- Далее уже свечи активируют искру, происходит воспламенение и так далее.
Неисправности МЗ
Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:
- Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
- Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
- Плавают обороты на холостом ходу;
- Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.
Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.
Отключение и проверка
Проверка свечей
Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:
- Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
- Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
- Дефектные свечи отправить на свалку, на их место установить новые.
Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.
Проверка МЗ
Чтобы проверить узел, выполните следующие действия:
- Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
- Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
- Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
- Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
- Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
- Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах. Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм. Если есть отклонения, МЗ подлежит обязательной замене.
На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.
Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.
Порядок подключения высоковольтных проводов ВАЗ
Схема, порядок подключения высоковольтных проводов ВАЗ.
Для начала определимся, какой из четырех цилиндров первый?
Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.
У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.
Общие советы при подключении высоковольтных проводов.
Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.
Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.
Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)
Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).
Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.
Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.
Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.
Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.
Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.
Центральный провод от катушки зажигания (бобины)
1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.
Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)
Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.
Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)
Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.
Порядок бронепроводов на ваз 2109
Порядок подключения высоковольтных проводов ВАЗ
Схема, порядок подключения высоковольтных проводов ВАЗ.
Для начала определимся, какой из четырех цилиндров первый?
Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.
У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.
Общие советы при подключении высоковольтных проводов.
Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.
Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.
Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)
Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).
Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.
Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.
Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.
Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.
Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.
Центральный провод от катушки зажигания (бобины)
1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.
Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)
Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.
Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)
Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как выставляется порядок зажигания ВАЗ-2109
Неправильно отрегулированный момент зажигания может стать причиной разных неисправностей. Чаще всего начинаются проблемы с пуском, оборотами на холостом ходу и другие сбои в работе силового агрегата. На ВАЗ-2109 выставлять порядок зажигания необходимо в зависимости от типа двигателя. Методы регулировки несколько отличаются в зависимости от наличия в системе карбюратора или инжектора, так как в зависимости от разновидности силовой установки меняется схема зажигания.
Чем грозит неправильная настройка зажигания
Если неправильно выставлен угол зажигания, то двигатель может вести себя следующим образом:
- Слишком ранее зажигание, которое приводит к детонации. Это не только снизит комфорт от использования вашего автомобиля, но и повредит цилиндр, деформирует поршни и кольца.
- Ранняя детонация и большое количество топлива в двигателе приводят к образованию большого количества газов в силовом агрегате, имеющих белый цвет. Поэтому определить его можно по идущему после пуска автомобиля белому дыму из выхлопной трубы.
- Перед ускорением происходит несколько секунд, то есть вы нажимаете на педаль газа, а автомобиль реагирует на это не сразу. В такой ситуации особенно опасно идти на обгон на оживленных трассах.
- Топливо расходуется быстрее, так как двигателю нужно его больше.
- Сбои в работе мотора часто случаются на холостых оборотах.
Чаще всего проблемам с зажиганием подвержены ВАЗ-2109, оснащенные карбюратором.
Модели с инжектором легче настроить, их владельцы реже сталкиваются с необходимостью настройки зажигания.
Настройка ВАЗ-2109, имеющего карбюраторный двигатель
Для начала подготовьте автомобиль к выполнению этой работы:
- Запустите мотор, прогрейте его до 90 градусов и под контролем тахометра доведите количество оборотов силовой установки до 800.
- Удалите трубку, по которой происходит разрежение со штуцера. Конец этой трубки зажмите пальцем и поднимите обороты до того момента, когда разрежение исчезнет.
- В этот момент отключите мотор и перегните трубку так, чтобы просвета не было. Ослабьте крышку трамблера. Достаньте пробку и очистите смотровой люк со шкалой, расположенный на картере КПП.
Далее вам необходимо будет выставить угол зажигания. Эта работа делается по инструкции:
- при помощи отвертки проверните маховик так, чтобы в окошке показалось длинное деление (цилиндры 1 и 4 в это время встанут в позицию ВМТ);
- проверьте насколько правильно выставлен маховик по шестерне ГРМ – для этого снимите кожух с механизма;
- если все сделано правильно метка на шестерне совпадет с той, что находится на ремне.
Подтвердите результат настройки при помощи стробоскопа. Для этого:
- катушка зажигания соединяется с красным щупом стробоскопа;
- на корпус устанавливается черный щуп;
- провод крепления закрепляется на 4 цилиндре.
Теперь все подготовительные мероприятия закончены, можно начинать настраивать зажигание:
- Заведите мотор и доведите его до 800 оборотов.
- Стробоскопом подсветите смотровое окно.
- Сделайте корректировку угла, отсчитывая расстояние от центральной точки. Делать этого нужно в соответствии с типом применяемого вами бензина.
- Корпус распределителя поворачивайте вправо – так вы не допустите ошибку. Если делать это в противоположную сторону, то угол будет понижаться.
На трамблере есть специальная шкала, на которой имеются обозначения «±», с ее помощью вы точно не допустите ошибку при настройке. Как только необходимая позиция будет выставлена – фиксируйте крышку механизма, распределяющего зажигание.
Как проверить зажигание на инжекторе
Сначала вам необходим о будет провести полную компьютерную диагностику системы. Если будут найдены проблемы бортовой компьютер укажет на них путем красной индикации «Check». Чаще всего причиной поломки становится не электронный модуль зажигания, а проблемы с заслонкой дроссельного узла.
Тут вам понадобится мультиметр, которым нужно делать замеры напряжения в системе. После поворота ключа в системе зажигания показания прибора должны быть следующие:
- общее напряжение бортовой цепи – 12 В;
- показатели датчика заслонки дросселя – 0,5 В, при этом заслонка открыта всего на 1%.
После нажатия на педаль акселератора показания прибора должны измениться в диапазоне 4,5 В. При необходимости смените датчик открытия заслонки и проведите настройку функциональности системы при помощи компьютера с установленным программным обеспечением. Лучше всего настройку инжектора проводить с участием специалиста и использовать для этой работы только лицензионное программное оборудование.
Порядок подключения высоковольтных проводов на ВАЗ 2109 (карбюратор, инжектор)
Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.
Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.
Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.
Высоковольтные провода
Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.
Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.
Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.
- Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
- На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
- Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.
Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.
Особенности модуля зажигания
Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.
Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.
Компонент
Особенности
Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления
Отвечает за распределение информации в виде электронных импульсов
Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства
Катушка зажигания
Расположение
Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.
Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.
Расположение устройства
Принцип работы
Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.
- Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
- Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
- Далее уже свечи активируют искру, происходит воспламенение и так далее.
Неисправности МЗ
Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:
- Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
- Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
- Плавают обороты на холостом ходу;
- Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.
Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.
Отключение и проверка
Проверка свечей
Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:
- Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
- Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
- Дефектные свечи отправить на свалку, на их место установить новые.
Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.
Проверка МЗ
Чтобы проверить узел, выполните следующие действия:
- Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
- Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
- Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
- Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
- Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
- Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах. Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм. Если есть отклонения, МЗ подлежит обязательной замене.
На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.
Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.
Источники:
http://luxvaz.ru/vaz-2109/307-modul-zazhiganiya-2.html
http://a116.ru/site/stati/vysokovoltnye-provoda-i-svechi/poryadok-podklyucheniya-vysokovoltnyh/
http://www.vazzz.ru/poryadok-broneprovodov-na-vaz-2109/
http://ladaautos.ru/vaz-2109/kak-vystavlyaetsya-poryadok-zazhiganiya-vaz-2109.html
http://auto-self.ru/poryadok-podklyucheniya-vysokovol-tnyh-provodov-na-vaz-2109-karbyurator-inzhektor/
