Замена втулок задних реактивных тяг на ВАЗ классике

Сегодня мы расскажем вам про нюансы, советы и секреты, которые используются владельцами ВАЗ классики при замене реактивных тяг, резиновых втулок штанг задней подвески. Вся эта статья основана на опыте как и моем личном, так и на опыте форумчан. Мы просто объединили основные моменты по замене и проблемам с которыми вам возможно придется столкнуться в одну статью и представляем ее вам. Вопросы, если они у вас останутся, вы можете задать у нас на форуме в соответствующей теме в разделе “Ходовая”. Итак – диагностика. Что же может заставить нас залезть в заднюю подвеску? Посторонние стуки, странное поведени автомобиля, выраженное в вихлянии оного по дороге. Внимательно осмотрите состояние резиновых втулок – они не должны быть порепаны, порваны и т.д.

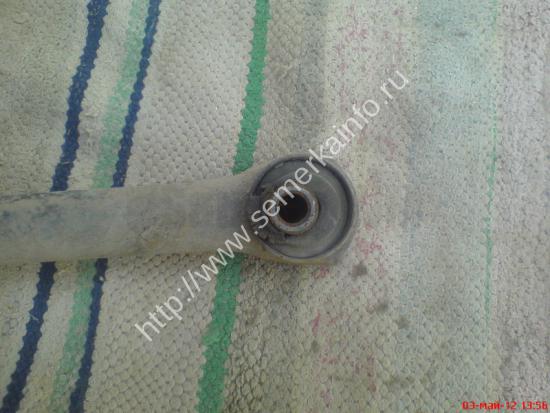

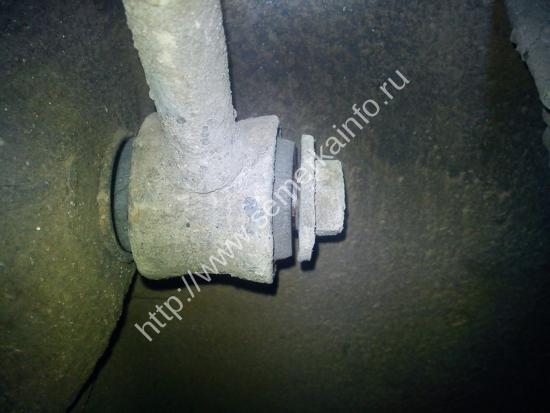

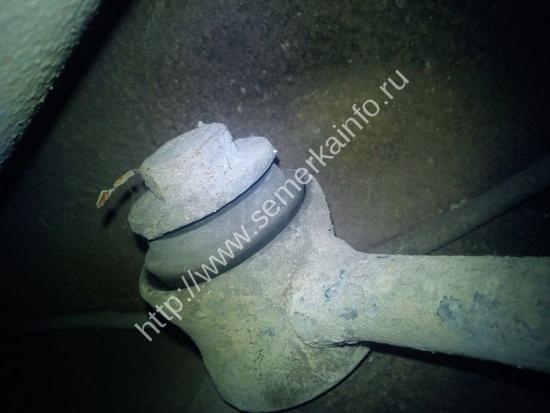

Итак скажу сразу – замена втулок дело не 5-ти минутное. Вобщем при замене втулок я по очереди откручивал каждую тягу и сразу после замены прикручивал на место, затем снимал следующую. Если все сразу снять – с установкой могут возникнуть сложности, так как мост будет смещаться. Теперь опишу сам процесс – сначала я выбивал металлические втулки, некоторые вследствие высокого износа резинок сами выпадали в руки. Далее резинка – дабы не парится с ее выпрессовыванием я брал ножовку по металлу, снимал полотно, продевал его в дырку где была металлическая втулка, прикручивал к ножовке и делал два распила, дабы небольшой кусок втулки вывалился сам, а затем оставшаяся ее часть вытаскивается руками. С запресовкой сложнее.

Можно использовать вот такой вот запрессовщик:

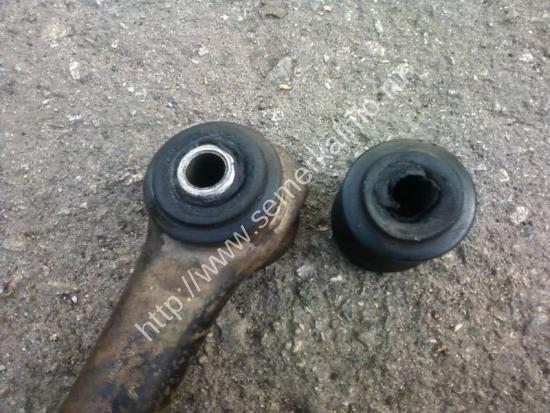

А можной пойти другим путем. Изначально смазывается резиновая втулка мыльным раствором, дабы “проскочила” а затем: первый способ – запрессовывается в БОЛЬШИХ тисках, не с первого раза иногда, но запрессовывается, руками или молотком запрессовывать бесполезно. И если тисков нет – я использовал тяжесть машины и домкарат, то есть ложил тягу, приставлял к ней смоченную в растворе втулку, далее сверху домкрат на них ставлю и поднимаю им машину. Машина своим весом запрессовывает резиновую втулку в тягу. Такие же манипуляции проделываем с металлическими втулками.

Возвращаясь к вопросу о приспособлениях для запрессовки втулок, очень удобен шарик от подшипника диаметром чуть больше диаметра втулки, ставим шарик на втулку и запресовываем ее в больших тисках, шарик акуратно раздвигает резинку и вся запресовка происходит быстро и без всяких усилий. Дожал до упора, раздвинул тиски, подставил чтонибудь пошире диаметром чем подшипник, я раздвинутые пасатижи использовал, дожал и опаньки шарик готов к новым испытаниям.

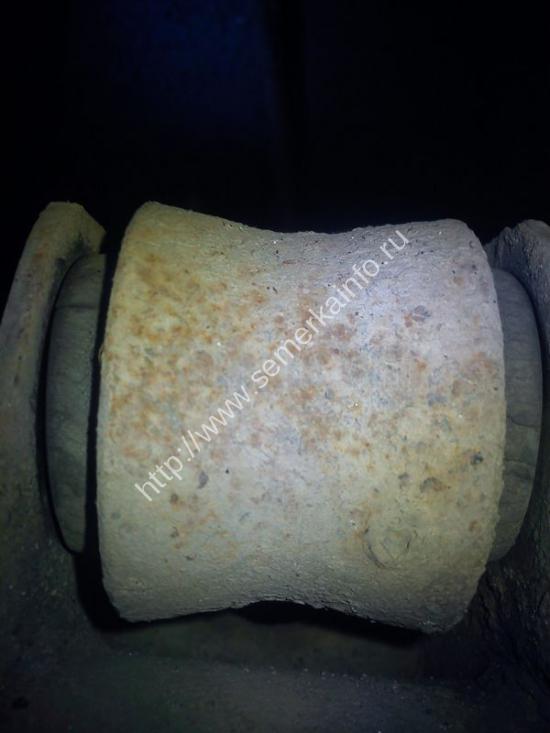

При разборке (откручивании) тяг бывют случаи, когда болт приржавел к металлической втулке, и достать его от туда ни как не получается. Если выбивать, то там надо пол моста раскидать. Тут выход только один –

болгаркой. Резать именно по втулке. Сначала срезать со стороны гайки, постепенно поворачивая болт, так как болгарка не сможет весь болт за один заход отрезать, затем резать со стороны шляпки, так же поворачивая болт за шляпку. Для удобства работы отрезать саму штангу, чтоб не мешала.

При сборке болты рекомендуется смазать солидолом. Литол тоже подойдет. При следующей замене втулок сами себе спасибо скажете, когда удастся избежать работ с болгаркой.

Самостоятельно меняем реактивные тяги на ВАЗ 2107

Основа безопасной езды — устойчивость автомобиля на дороге. Это правило распространяется как на грузовые, так и на легковые машины. И ВАЗ 2107 исключением не является. Управляемость этого автомобиля всегда оставляла желать лучшего. Чтобы как-то облегчить водителям жизнь, инженеры разработали для «семёрки» систему реактивных тяг. Но любая деталь, как известно, может выйти из строя. И тогда перед водителем встанет вопрос: можно ли поменять сломанную тягу своими руками? Да, можно. Попробуем разобраться, как это делается.

Назначение реактивных тяг на ВАЗ 2107

Назначение реактивных тяг на ВАЗ 2107 простое: не позволять автомобилю «гулять» по дороге и сильно раскачиваться при входах в крутые повороты и при наездах на различные препятствия. Эта проблема известна ещё со времён ранних автомобилей. Ни о каких реактивных тягах тогда не знали, а машины комплектовались обычными рессорами. Результат был закономерен: автомобиль легко опрокидывался, а управлять им было невероятно тяжело. Со временем автомобильная подвеска была доработана: в неё начали устанавливать систему длинных штанг, которые должны были принимать на себя часть нагрузок, возникающих из-за неровностей дороги или из-за слишком агрессивного стиля вождения. На ВАЗ 2107 и других классических моделях «Жигулей» реактивных тяг насчитывается пять: пара длинных, пара коротких, плюс большая поперечная штанга, которая служит основой всей тяговой системы. Устанавливается всё это около задней оси автомобиля.

Увидеть эту систему можно только из смотровой ямы, где и производятся все работы по замене сломанных тяг.

О выборе реактивных тяг

В настоящее время крупных производителей, выпускающих реактивные тяги на ВАЗ 2107 и другую классику, осталось не так много. Их продукция отличается как по цене, так и по надёжности. Рассмотрим самые популярные изделия.

Тяги «Трек»

Продукция фирмы «Трек» пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.

Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.

Читать еще: Плохая циркуляция охлаждающей жидкости ваз 2114

Тяги «Кедр»

На подавляющем большинстве «семёрок», ранее сходивших с конвейера, устанавливались реактивные тяги именно от «Кедра», поскольку эта фирма всегда была и остаётся официальным поставщиком «АвтоВАЗа».

По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.

Тяги «Белмаг»

При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.

Вот, в сущности, и весь список крупных производителей хороших тяг для ВАЗ 2107. Разумеется, сейчас на рынке есть масса более мелких фирм, довольно агрессивно продвигающих свою продукцию. Но большой популярности у владельцев классики ни одна из этих фирм не снискала, потому и упоминать их тут нецелесообразно.

Так что же выбрать водителю из всего вышеперечисленного?

Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию фирмы «Белмаг». Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.

Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист. Обычному водителю в такой ситуации остаётся ориентироваться лишь на цену и помнить: хорошие вещи стоят дорого. И если на прилавке лежит комплект тяг «Трек» всего за тысячу рублей, то это серьёзный повод призадуматься. И не торопиться с покупкой.

О модернизации реактивных тяг

Иногда водители решают самостоятельно повысить надёжность подвески ВАЗ 2107 и продлить срок её службы. С этой целью они модернизируют реактивные тяги. Обычно под модернизацией тяг подразумевают две операции. Вот они:

установка сдвоенных реактивных тяг;
установка усиленных реактивных тяг.

Теперь немного подробнее о каждой из вышеперечисленных операций.

Сдвоенные тяги

Чаще всего водители устанавливают на ВАЗ 2107 сдвоенные тяги. Причина очевидна: для этой процедуры с тягами не приходится делать практически ничего. Просто приобретается не один, а два комплекта тяг, устанавливаемых на штатное место возле задней оси «семёрки». Плюс приобретаются не обычные, а удлинённые крепёжные болты, на которых и держится вся эта конструкция.

Очевидным преимуществом такой модернизации является повышение надёжности подвески: даже если одна из тяг оборвётся во время езды, автомобиль вряд ли потеряет управление и у водителя всегда будет шанс вовремя заметить проблему и остановиться (обрыв реактивной тяги практически всегда сопровождается сильнейшим стуком по днищу машины, не услышать этого просто невозможно). Есть у этой конструкции и недостаток: подвеска становится жёстче. Если раньше она без особых проблем «съедала» небольшие неровности дороги, то теперь водитель во время езды будет чувствовать даже маленькие камешки и ямки.

Усиленные тяги

Если автомобиль эксплуатируется в экстремальных условиях и ездит преимущественно по грунтовым дорогам или по дорогам с очень плохим асфальтом, автовладелец может установить на него усиленные реактивные тяги. Как правило, такие тяги водители изготавливают самостоятельно. Но в последнее время и крупные производители начали предлагать усиленные тяги собственного производства. Например, в продаже можно найти тяги «Трек-Спорт», отличающиеся большим размером сайлентблоков и регулируемой поперечной штангой. Пара гаек на поперечной штанге позволяет немного изменять её длину. Что в свою очередь сказывается на управляемости автомобиля и на общей жёсткости его подвески.

Разумеется, за повышенную надёжность водителю придётся заплатить: стоимость комплекта тяг «Трек-Спорт» начинается от 2600 рублей.

Проверка состояния реактивных тяг на ВАЗ 2107

Прежде чем говорить о проверке реактивных тяг, зададимся вопросом: а почему вообще возникает необходимость в такой проверке? Дело в том, что при езде реактивные тяги подвергаются как поперечным, так и скручивающим нагрузкам. Скручивающие нагрузки возникают, когда колёса попадают в большие рытвины или наезжают на большие камни и прочие препятствия. Этот вид нагрузок особенно вреден для тяг, а точнее, для сайлентблоков в тягах. Именно сайлентблоки являются слабым местом реактивной тяги (в самой тяге ломаться попросту нечему: это металлическая штанга с двумя проушинами на концах). Кроме того, резиновые части сайлентблоков периодически подвергаются действию реактивов, которыми посыпают дороги во время гололёда. В результате на резине возникают трещины и срок её службы стремительно сокращается.

Если верить инструкции по эксплуатации, то новые реактивные тяги на ВАЗ 2107 могут пройти как минимум 100 тыс. км. Но с учётом перечисленных выше условий реальный срок службы тяг редко превышает 80 тыс. км.

Из той же инструкции следует, что проверку состояния реактивных тяг необходимо проводить через каждые 20 тыс. км. Однако мастера в автосервисах настоятельно рекомендуют проверять тяги через каждые 10–15 тыс. км во избежание крайне неприятных сюрпризов. Чтобы проверить состояние сайлентблоков в тягах, потребуется смотровая яма и монтажная лопатка.

Читать еще: Сколько стоит замена радиатора печки на калине

Последовательность проверки

Автомобиль ставится на смотровую яму (как вариант — на эстакаду).
Монтажная лопатка вставляется за проушину тяги.

Видео: проверка реактивных тяг на ВАЗ 2107

Замена реактивных тяг на ВАЗ 2107

Перед началом работы определимся с необходимыми расходниками и инструментами. Вот что нам понадобится:

комплект новых реактивных тяг для ВАЗ 2107;
состав для снятия ржавчины WD-40;
монтажные лопатки;
комплект рожковых ключей;
молоток.

Последовательность работы

Прежде всего следует сказать о двух важных моментах. Во-первых, менять тяги следует только на смотровой яме или на эстакаде. Во-вторых, все пять тяг с ВАЗ 2107 снимаются совершенно одинаково. Именно поэтому ниже будет описана процедура демонтажа только одной центральной штанги. Для снятия остальных четырёх тяг нужно лишь повторить перечисленные ниже действия.

Видео: меняем реактивные на ВАЗ 2107

Замена втулок на тягах ВАЗ 2107

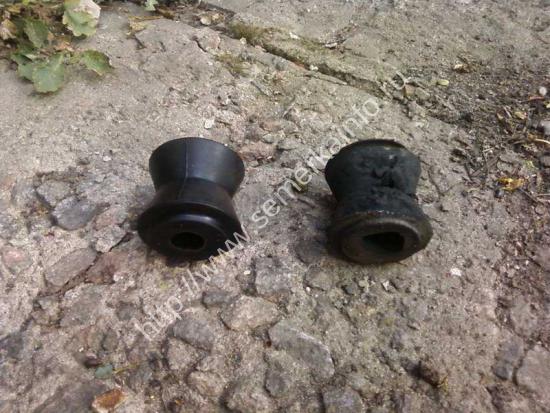

Втулки на реактивных тягах ВАЗ 2107 — это одноразовые изделия, которые не подлежат ремонту. Восстановить изношенную втулку в условиях гаража не представляется возможным. У рядового автолюбителя нет ни нужного оборудования, ни нужных навыков для восстановления внутренней поверхности втулки. Таким образом, единственным вариантом ремонта повреждённых тяговых втулок является их замена новыми. Вот что нам потребуется для замены втулок на тягах:

приспособление для запрессовки втулок (можно приобрести в любом магазине автозапчастей);
молоток;
бородок диаметром 10 мм.

Последовательность действий

Тяги снимаются с автомобиля по инструкции, изложенной выше. Проушины и сайлентблоки должны быть обработаны жидкостью WD40 и тщательно очищены от грязи и ржавчины с помощью металлической щётки.

Итак, для замены реактивных тяг на ВАЗ 2107 автовладельцу не придётся гнать машину в ближайший сервисный центр. Всю работу вполне можно сделать своими руками. С этим справится даже начинающий автолюбитель, который хотя бы раз держал в руках молоток и гаечный ключ. Всё, что нужно сделать — в точности следовать вышеизложенным рекомендациям.

Нива – Клуб / Niva – Club

Интернациональный Нива Клуб / International NIVA Club

нужны размеры задних тяг, втулки, резинки

Сообщение Santey » 30 ноя 2011, 10:01

Re: нужны размеры задних тяг

Сообщение Игорёк » 30 ноя 2011, 14:27

Re: нужны размеры задних тяг

Сообщение Злопыхатель » 30 ноя 2011, 15:55

Re: нужны размеры задних тяг

Сообщение Santey » 30 ноя 2011, 16:42

Re: нужны размеры задних тяг

Сообщение Злопыхатель » 30 ноя 2011, 16:45

Re: нужны размеры задних тяг

Сообщение Shashel » 30 ноя 2011, 16:46

Re: нужны размеры задних тяг

Сообщение Santey » 30 ноя 2011, 20:27

Re: нужны размеры задних тяг

Сообщение Игорёк » 03 дек 2011, 12:32

Re: нужны размеры задних тяг

Сообщение Santey » 03 дек 2011, 16:08

Re: нужны размеры задних тяг

Сообщение Игорёк » 05 дек 2011, 15:42

Re: нужны размеры задних тяг

Сообщение Santey » 05 дек 2011, 19:56

Re: нужны размеры задних тяг

Сообщение Игорёк » 06 дек 2011, 01:24

Re: нужны размеры задних тяг

Сообщение Santey » 06 дек 2011, 22:23

Re: нужны размеры задних тяг

Сообщение Зоркий сокол » 07 дек 2011, 10:13

Re: нужны размеры задних тяг

Сообщение Santey » 08 дек 2011, 10:31

Re: нужны размеры задних тяг

Сообщение браконьер » 28 янв 2012, 11:19

резиновые втулки задних штанг. проблема.

Сообщение подорожник » 15 апр 2013, 17:36

Замена втулок задних реактивных тяг на ВАЗ классике

Читать еще: Размер хомута на пыльник шруса

Можно использовать вот такой вот запрессовщик:

Ремонт и замена реактивных тяг

Во всех отечественных автомобилях классических моделей используется практически аналогичная задняя подвеска. Она выполняется таким образом, что задний мост, в итоге, удерживается за счет нижних проушин амортизаторов и реактивных штанг .

Именно состояние втулок амортизаторов и штанг во многом и определяют поведение во время движения не только самого заднего моста, но и полностью всего автомобиля. Следовательно, состояние резиновых втулок амортизаторов и реактивных штанг необходимо периодически проверять, и в случае необходимости может потребоваться замена сайлентблоков реактивных тяг.

Реактивные штанги в любом автомобиле несут очень важную функцию: именно они ответственны за устойчивость автомобиля при движении. Если с ними будет что-то не в порядке, автомобиль будет плохо слушаться поворотов руля.

Осмотр реактивных тяг

Если возникают люфты, то обязательно стоит поменять резиновые втулки, и во время такой работы попутно проверить состояние посадочных отверстий на штангах под втулки, а также обратить внимание и на сварные швы головок реактивных штанг.

Очень важно такие осмотры проводить для автомобилей с значительным пробегом, поскольку в процессе долгой эксплуатации посадочные отверстия неизбежно становятся «разбитыми», и поэтому не исключено, что одной заменой втулок реактивных тяг в этом случае не обойтись. Увеличение отверстий до такой степени, что втулки реактивных тяг свободно входят в них безо всякой запрессовки означает одно: задние реактивные тяги подлежат замене.

В том же случае, если при осмотре посадочного отверстия будет обнаружена ведущая внутрь реактивной штанги дыра, следует понимать, что в скором времени такая штанга может оборваться прямо во время движения автомобиля, в связи с чем ее необходимо срочно заменить.

Оптимальным решением для увеличения ресурса задней подвески станет покупка комплекта штанг, и полная их замена. Чаще всего штанги продаются с уже запрессованными в них втулками, и поскольку их установка на автомобиль в таком виде существенно облегчается, купить реактивные тяги лучше будет такими.

Основным критерием, указывающим на то, что реактивные тяги требуют особого внимания, является появление стука в районе заднего моста, а также неустойчивое поведение машины во время передвижения. Если вовремя обнаружить неполадки, то можно не только избежать последующего развития процесса, но еще и гораздо меньше потратить на текущий ремонт, а возможно и исключить аварийную ситуацию.

Замена реактивных тяг в сборе обойдется существенно дороже, и не всегда она является острой необходимостью. Степень износа всего узла в целом, позволяет определить тщательный его осмотр. Нередко после такой процедуры принимается решение лишь о замене металлических либо резиновых втулок.

Обращение в сервисный центр

Замена втулок реактивных тяг – процесс довольно кропотливый и сложный, и поэтому он прежде всего требует уверенных знаний агрегатов и узлов автомобиля, а также их устройства и принципов работы.

Несмотря на то, что существует очень много различных пособий, а интернет буквально напичкан различными форумами подобной тематики, нет никакой гарантии того, что самостоятельный ремонт, выполненный в полном соответствии с советами и рекомендациями специалистов, в итоге приведет к положительному результату.

Оптимальным и самым верным решением в случае необходимости замены реактивных тяг будет обращение в специализированные мастерские и сервисные центры, где специалисты смогут выполнить такую работу очень качественно и в кратчайшие сроки.
