Сопротивление дтож ваз 2110

Проверка датчика температуры охлаждающей жидкости

Проверка датчика температуры является несложной процедурой, с которой может справиться даже начинающий автолюбитель. Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) представляет собой термистор, то есть, резистор, изменяющий значение своего внутреннего сопротивления в соответствии с температурой, куда помещен его исполнительный элемент. Чаще всего для этого используют мультиметр (другое название — тестер, «цэшка»), который в состоянии измерять значение электрического сопротивления в цепи.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Признаки выхода из строя датчика ОЖ

О необходимости выполнения проверки датчика температуры охлаждающей жидкости, будут свидетельствовать ряд признаков. Однако тут стоит отметить, что перечисленные ниже ситуации могут быть признаками и других поломок в двигателе автомобиля, поэтому для получения точного результата необходимо выполнить дополнительную диагностику. Итак, к признакам поломки датчика температуры охлаждающей жидкости относится:

  • Активизация контрольной лампы на панели Check Engine. Однако она может активироваться и при других поломках, поэтому необходимо выполнить дополнительное сканирование кода ошибки.
  • Повышение расхода топлива. Это вызвано тем, что на электронный блок управления подается некорректная информация, и соответственно, он также не в состоянии определить сколько именно топлива нужно не только создания оптимальной топливовоздушной смеси, но и для поддержания температуры двигателя в нормальном (не аварийном) диапазоне.
  • Нестабильная работа мотора. В частности, нестабильная его работа на холостых оборотах, сложности с запуском (особенно в холодное время года), самопроизвольная остановка при низких оборотах.
  • Двигатель глохнет «на горячую». То есть, он может внезапно заглохнуть при достижении критической температуры охлаждающей жидкости. Причем это не зависит от того, какая именно охлаждающая жидкость была залита в систему (в частности, фабричный антифриз или обыкновенная вода).
  • Проблемы в работе охлаждающего вентилятора на радиаторе. Это может проявляться по-разному. В одних случаях вентилятор не включается вовсе, в других — не включается в аварийных режимах, в третьих — не выключается даже при остывании двигателя. При отключении датчика температуры охлаждающей жидкости электронный блок управления воспринимает это как обрыв цепи датчика и принудительно включает вентилятор. В любом случае для получения точной картины необходимо выполнить дополнительную диагностику датчика и/или термостата.

В связи с тем, что указанный датчик имеет достаточно простое устройство и чаще всего неразборной корпус, то при выходе его из строя он подлежит замене. Это касается практически всех машин, на которых установлено данное устройство.

Расположение датчика на двигателе

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора. Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.
Читать еще:  Установка котла 220 на машину

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как проверить работоспособность датчика охлаждающей жидкости

Существует два основных метода проверки исправности датчика температуры охлаждающей жидкости. Первый — с его демонтажом, второй — прямо на посадочном месте в двигателе автомобиля. В свою очередь первый метод также можно разделить еще на два. Первый — с использованием термометра, второй — без него. Демонтаж датчика обычно можно сделать с помощью обыкновенного гаечного ключа подходящего размера, предварительно отсоединив контактные клеммы от него. Но перед тем как выполнить демонтаж датчика, необходимо убедиться, что на ДТОЖ подается питание. Обычно оно равно 5 Вольтам постоянного напряжения. Это можно легко выяснить, отсоединив от датчика его фишку, и с помощью мультиметра, переведенного в режим замера постоянного напряжения (с соответствующим диапазоном) щупами проверить значение напряжения. Если напряжение присутствует и имеет указанное значение, то можно выполнять дальнейшую проверку датчика охлаждающей жидкости.

Проверка датчика температуры на машине

Многих автолюбителей интересует вопрос о том, каким образом проверить датчик температуры охлаждающей жидкости, не снимая его с посадочного места, чтобы упростить работу и выполнить ее как можно быстрее. А делают это при помощи многофункционального тестера, измерив сопротивление между его выводными контактами, то есть, сопротивление его электрической обмотки.

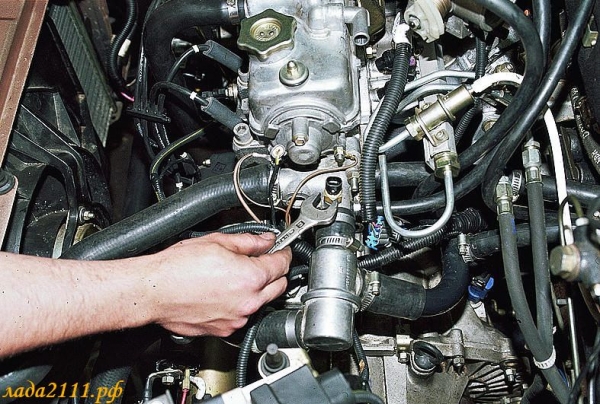

Прямо на машине делают проверку ДТОЖ, отсоединив фишку от датчика, чтобы был нормальный доступ к его электрическим контактам (выводам). Обратите внимание, что если двигатель горячий, то работать нужно осторожно, чтобы не обжечься самому и не оплавить электронный мультиметр и/или его щупы! Далее с помощью мультиметра, переведенного в режим измерения сопротивления необходимо замерить это значение между его выводами. Как указывалось выше, на холодном двигателе значение будет достаточно высоко, а при горячем — ниже. В качестве примера приведем техническую информацию для автомобиля ВАЗ-2110, дающую общее понимание о значениях сопротивления. При этом необходимо понимать, что у других легковых машин (использующих датчики похожих моделей) эти значения будут очень похожими, то есть, критически не будут отличаться.

Датчик указателя температуры охлаждающей жидкости на ВАЗ 2110

За эффективную и надежную работу силового агрегата отвечает целый комплекс узлов, устройств и приборов. Среди них особая роль отводится системе охлаждения двигателя .

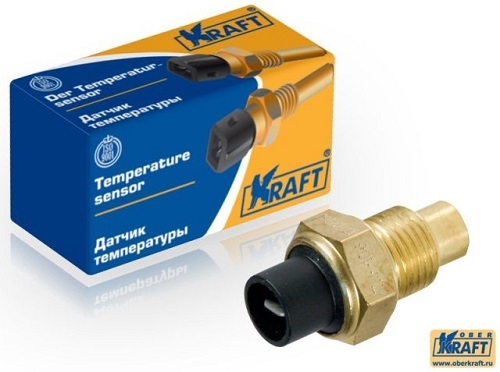

Датчик температуры ОЖ

Следовательно, особого внимания к себе заслуживает датчик температуры охлаждающей жидкости на ВАЗ 2110, о котором мы сегодня с вами и поговорим.

Функции СО

Система охлаждения отвечает за отвод лишнего тепла, которое генерируется во время работы силового агрегата. Если двигатель перегреется, последствия могут быть катастрофическими.

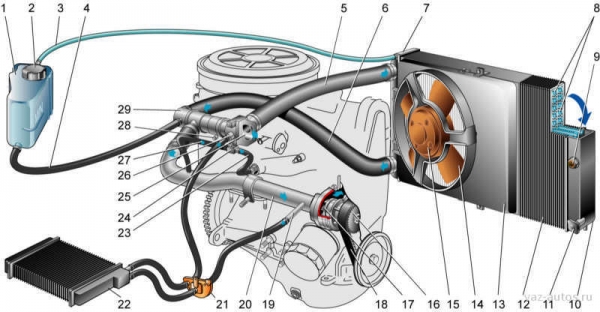

Схема системы охлаждения

Помимо отвода тепла, СО дополнительно выполняет несколько других функций:

  • Способствует ускорению прогрева мотора до оптимальной рабочей температуры;
  • Прогревает воздух внутри салона;
  • Охлаждает смазочную систему;
  • Охлаждает выхлопные газы.

Всего на автомобилях может использоваться три типа системы охлаждения:

  1. Воздушная. Процесс охлаждения осуществляется путем обдувания агрегатов воздухом;
  2. Жидкостная. Охладителем выступает специальная жидкость — вода, тосол или антифриз;
  3. Комбинированная. Оба типа охлаждения смешиваются в одной системе.

Если говорить конкретно про ВАЗ 2110, то здесь применяют жидкостную систему охлаждения, а в роли охладителя выступает тосол или антифриз .

Зачем нужен ДТОЖ

Следует отметить, что датчик и указатель температуры охлаждающей жидкости на ВАЗ 2110 работают совместно. Некоторые путаются, считая датчик и указатель одним и тем же устройством.

Сигнал от ДТОЖ поступает на электронный блок управления, а уже ЭБУ, в свою очередь, корректирует подачу топливовоздушной смеси в цилиндры двигателя. Если двигатель еще не успел нагреться до оптимальной температуры, топливовоздушная смесь поставляется более обогащенной.

При неисправности датчика на ЭБУ идут некорректные показатели температуры, из-за чего двигатель перестает нормально функционировать, часто перегревается. Потому если вы столкнулись с поломкой ДТОЖ, обязательно в самое ближайшее время замените его.

Симптомы неисправности

Чтобы обеспечить передачу на электронный блок управления верных данных от датчика температуры ОЖ, его необходимо соответствующим образом установить на место.

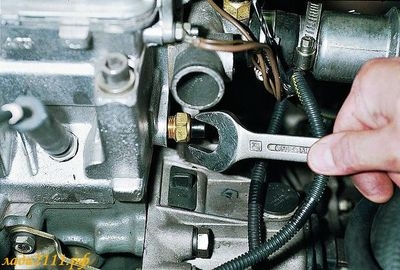

Откручиваем

Потому первопричиной некорректной работы ДТОЖ может оказаться его банальная неправильная установка.

Некоторые симптомы позволят даже малоопытному автомобилисту определить, что проблема заключается именно в этом датчике:

  • Выхлопные газы имеют очень низкое качество из-за нарушенной топливовоздушной смеси;
  • Показатели расхода топлива заметно выросли;
  • Отработанные газы имеют ухудшенный состав;
  • Двигателем становится проблематично управлять;
  • На приборной панели высвечивается код неполадки, либо начинает мигать сигнальная лампа, означающая перегрев силового агрегата;
  • С трудом удается запустить двигатель.

Многие сразу же загоняют автомобиль в гараж и приступают к замене датчика температуры охлаждающей жидкости на своем ВАЗ 2110. Но часто причиной появления подобных симптомов является наличие повреждений проводки, плохой контакт соединений. Потому в первую очередь проверьте их.

Внешне определить, что датчик вышел из строя, также можно. Наличие следов ржавчины, коррозия на устройстве, отложения говорят о том, что в дальнейшем этот датчик лучше не эксплуатировать.

Можно вооружиться вольтметром или мультиметром, чтобы определить сопротивления. В холодном состоянии нормальные показания датчика должны составлять 2В, а если двигатель горячий, тогда 0,5В. Любые отклонения от нормы говорят о выходе из строя измерителя.

Замена

Проверка показала, что виной всему именно датчик. Потому вам не остается ничего другого, кроме как заменить его на новый. Для этого:

  1. Сливается охлаждающая жидкость. Лучше слейте максимальное количество. Особенно, если ОЖ уже давно подлежит замене;
  2. Отключите клеммы от аккумуляторной батареи;
  3. Чтобы было удобнее работать, снимите со своего посадочного места воздушный фильтр;
  4. Отключите зажигание и снимите разъем датчика;
  5. Ключом на 19 миллиметров демонтируйте датчик. Вместе с ним обязательно снимается уплотнительное кольцо;
  6. Берется новое кольцо уплотнения, монтируется на место старого новый, качественный датчик ОЖ, подходящий для модели ВАЗ 2110;
  7. Весь процесс сборки выполняется в обратной последовательности.
Читать еще:  Как правильно залить супротек в двигатель

Что касается стоимости самостоятельного ремонта, то вам потребуется только приобрести новое уплотнительное кольцо и сам датчик, разумеется. Сегодня устройство хорошего качества для «десятки» стоит около 200 рублей. Инструменты только самые стандартные, потому ничего докупать и дополнительно тратить деньги не придется.

В автомастерской работу выполнит профессионал, однако стоимость ремонта будет соответствующей. Плюс многие СТО идут на хитрые ходы, пытаясь заставить автовладельца выполнить ряд дополнительных мероприятий. Иногда они действительно полезны, но порой являются просто попыткой стянуть с вас больше денег.

Решайте сами, стоит ли отдавать машину в сервис ради замены датчика ТОЖ, либо спокойно самому выполнить всю процедуру за часик, но сэкономить при этом приличную сумму денег.

Рабочая температура ВАЗ 2110: диагностика и замена датчика температуры охлаждающей жидкости

Водители, которые регулярно ездят по загородным трассам, часто видят следующую картину: на обочине стоит легковушка с поднятой крышкой капота, из моторного отсека идет пар. Причиной этой ситуации чаще всего становится датчик температуры. В одном случае в поломке виноват сам автомобилист, он не заметил превышение температуры, а в другом – электронный элемент износился. Датчик охлаждающей жидкости (ДТОЖ) редко ломается, но если это случилось, то требуется срочная замена. После изучения данного материала читатель узнает, какая рабочая температура у мотора, почему греется двигатель ВАЗ 2110, как проверить ДТОЖ и как выполнить замену/установку нового элемента в автомобиле, где стоит инжектор.

Рабочая температура и причины перегрева двигателя

В нормальных условиях циркуляция охлаждающей жидкости обеспечивает температуру 86-90 °C. В жаркий период показатель может запаздывать, потом после включения вентилятора температура останавливается на 94-108 °C. Частый вопрос автолюбителей: какая температура зимой в морозы? Первые 10-15 километров показатель может быть ниже 80 °C, но после этого рубежа он должен подниматься до 85-90 °C. Эти данные подходят для ВАЗ 2110 инжектор.

Также рабочая температура зависит от типа прошивки, скорости включения вентилятора и других особенностей, поэтому нормальный показатель – это 90-105 °C.

Теперь вы знаете, какая нормальная рабочая температура ВАЗ 2110, поэтому пора изучить причины ее превышения. Если «виновником» завышенного показателя является не ДТОЖ, то стоит предпринять следующие действия:

  • Проверить наружную часть радиатора на наличие загрязнений.
  • Выполнить замену термостата в ВАЗ 2110 инжектор.
  • Проверить уровень охлаждающей жидкости в расширительном бачке, если ее стало мало — долить до нужной отметки.
  • Осуществить регулировку установки момента зажигания.
  • Выполнить проверку включения вентилятора.

Предназначение ДТОЖ и его расположение

Датчик температуры двигателя – это электронный прибор, выполняющий работу резистора. Его сопротивление изменяется в зависимости от окружающей среды. Для работы понадобится стандартный набор инструментов. В «десятке» электронный прибор установлен на головке блока цилиндра.

Во всех авто датчик температуры осуществляет контроль температуры силовой установки. Также этот элемент отвечает за экстренный запуск вентилятора. Если водитель имеет начальные навыки обращения с электроприборами, то ехать в автосервис не стоит, замену можно выполнить самостоятельно.

Проверка датчика

Для тестирования понадобится мультиметр. Проверяется датчик температуры охлаждающей жидкости следующим образом:

    Элемент демонтируется с автомобиля (процесс описан в инструкции по снятию и установке в следующем разделе). Далее нужно подготовить емкость, полностью заполненную охлаждающей жидкостью;

Демонтаж и установка нового элемента

Перед тем как менять датчик включения вентилятора, необходимо убрать всю рабочую жидкость из автомобильного радиатора. После этого можно переходить к замене и установке нового элемента ВАЗ 2110 инжектор для включения вентилятора:

  1. С аккумуляторной батареи необходимо отсоединить минусовую клемму – это защитит от короткого замыкания, которое может произойти во время демонтажа электронного элемента;
  2. Далее следует отсоединить колодку проводов, как показано на фото:

Важный момент! На корпусе ДТОЖ присутствует уплотнительная прокладка. При снятии ДТОЖ нужно следить, чтобы она не упала в капот. Прокладка может понадобиться при установке нового датчика, так как прокладка может не входить в набор ДТОЖ.

Заключение

Если греется двигатель ВАЗ 2110 из-за ДТОЖ, то проблему можно решить своими руками, в других случаях процесс ремонта будет сложнее. Какая рабочая температура двигателя тоже следует знать каждому владельцу этой модели. Если опыт ремонта и замены электрики отсутствует, то лучше доверить работу профессионалам из автомобильных мастерских.

Проверка датчика температуры охлаждающей жидкости

Если не включается вентилятор радиатора, тогда одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (ДТОЖ). Не спешите сразу его менять, сначала попробуйте проверить ДТОЖ, тем более сделать это самостоятельно достаточно просто.

ДТОЖ находится на выпускном патрубке системы охлаждения в потоке охлаждающей жидкости (ОЖ) двигателя. Внутри датчика находящийся Термистор с “отрицательным температурным коэффициентом” – при нагреве его сопротивление уменьшается, а низкая температура дает высокое сопротивление.

Истории наших читателей

“Гребаный таз. “

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Замена ДТОЖ

  1. Частично сливаем охлаждающую жидкость;
  2. Выключив зажигание, отсоединяем разъем датчика;
  3. Ключом “на 19” отворачиваем датчик температуры охлаждающей жидкости;
  4. Снимаем датчик вместе с уплотнительным кольцом.

Проверка ДТОЖ

Мультиметр выставляем в режим вольтметра, омметр с пределом измерения от 100Ом до 10кОм. Также потребуется термометр с пределом изменения не менее 100°С, либо заменить его цифровым мультиметром с режимом термометра.

Опускаем ДТОЖ в сосуд 0,5л с охлаждающей жидкостью и подогреваем его. Температуру контролируем по термометру. Измеряем сопротивление датчика при разных температурах.
Либо заполняем емкость кипятком, погружаем в него рабочую часть датчика и записываем показания прибора при температуре около 100 °С. По мере остывания воды измеряем сопротивление датчика при температуре 90, 80, 70°С. и т.д. Сравниваем полученные результаты с табличными:

Проверка датчика температуры Ваз 2110

> Самое важное, что нужно знать о датчике температуры Ваз 2110, это то, что он не один. Ваз 2110 имеет два датчика температуры:
— Датчик температуры указателя охлаждающей жидкости. Это датчик, предназначенный для вывода информации о температуре двигателя на панель приборов. Он ни на что больше не влияет, никуда не заведен — влияет только на указатель температуры на панели.
— Датчик температуры охлаждающей жидкости, подключенный к ЭБУ. Данный датчик кардинально влияет на работу двигателя автомобиля.
Именно по нем управляющая программа знает температуру двигателя и задает длительность впрыска на форсунки. Именно по этому датчику опять же ЭБУ включает вентилятор системы охлаждения двигателя Ваз 2110. Поэтому при большом расходе топлива, кипящем моторе, неработающем вентиляторе нужно проверять именно этот датчик.

Датчик температуры Ваз 2110

Датчик температуры — термосопротивление, то есть сопротивление, изменяемое в зависимости от температуры двигателя. Датчик установлен в выпускном патрубке головки блока цилиндров возле термостата. Он закручивается внутрь патрубка и его чувствительная часть взаимодействует непосредственно с охлаждающей жидкостью. Датчик заведенный на инжектор имеет два контакта, на указатель температуры — только один контакт.

Расположение датчиков температуры Ваз 2110

Как правило проверка датчика температуры Ваз 2110 сводится к замеру его сопротивления при разной температуре. Датчик имеет два контакта — сопротивление между ними и нужно измерять мультиметром.
Проверка датчика температуры Ваз 2110:
1) На холодно двигателе снимаем разъем с датчика, проверяем не окислен ли он. Затем с помощью мультиметра меряем сопротивление. Одеваем разъем на место.
2) Заводим двигатель и прогреваем его. Если указатель температуры корректно работает от своего датчика температуры, то он будет показывать нам правильную температуру.
3) Глушим двигатель, опять снимаем разъем и меряем сопротивление датчика температуры. Оно должно стать меньше, чем было на холодном двигателе.
На холодном двигателе при температуре около 0 градусов сопротивление датчика должно быть около 10 кОм. При температуре 90 градусов, сопротивление датчика будет 240 Ом.
4) При сопротивлении датчика температуры менее 240 Ом, ЭБУ должен запустить вентилятор системы охлаждения. Чтобы это проверить необходимо взять резистор номинала 100 Ом и им замкнуть на контакты разъема датчика температуры. В момент замыкания сопротивлением контактов разъема вентилятор начнет вращаться, при размыкании выключится.
5) Если сопротивление датчика не поменялось в зависимости от температуры двигателя, то датчик неисправен, его нужно заменить.
6) Если вентилятор системы охлаждения не включается даже на горячей машине и замыкая контакты разъема датчика сопротивлением в 100 Ом вентилятор тоже не запускается, то надо проверить предохранитель, реле вентилятора на колодке слева от пассажирского сидения под бардачком. Там где установлено ЭБУ.
7) Кому интересно могут слить тосол, выкрутить датчик и занести его домой. Там опустить в кипяток и измерять сопротивление — должно быть 100-200 Ом. Хотя тоже самое можно проделать на машине.
Датчик указателя температуры охлаждающей жидкости сильно жизнь не портит, однако все равно он должен быть исправен. Проверка его аналогична описанной выше методике — замер сопротивления при различной температуре охлаждающей жидкости Ваз 2110.

Указатель температуры Ваз 2110

Замена датчика температуры Ваз 2110:
1) Замену датчика температуры производим на холодном двигателе. Откручиваем крышку расширительного бачка и сливаем тосол до уровня датчика температуры.
2) Выкручиваем датчик ключом на 19. На его место вворачиваем исправный датчик.
3) Доливаем тосол до прежнего уровня, надеваем разъем на датчик, закрываем крышкой расширительный бачок.
4) Заводим двигатель и смотрим не подтекает ли тосол через датчик температуры.
На что обратить внимание:
Не нужно путать между собой датчики температуры Ваз 2110. Датчик, который заведен на ЭБУ — установлен выше,на выпускном патрубке. Датчик указателя температуры — ниже, ввернут в корпус двигателя в районе головки блока цилиндров.
Для можно пользоваться резисторами различного номинала. Замыкая его на контакты датчика стрелка на панели должна показывать разную температуру. 10 кОм — 0 градусов, 240 Ом — 90 градусов, 100 Ом — 130 градусов.
