Установка эур на ваз 2110 своими руками

Установка ЭУР от Приоры на ВАЗ 2110 своими руками

Не каждый владелец ВАЗ десятого семейства знает, что на данный автомобиль можно установить Электрический Усилитель Руля от Лада Приора. В данной статье вы сможете получить подробный курс по установке ЭУР на ваш автомобиль десятого семейства. На сегодняшний день существует два типа рулевых усилителей, таковыми являются ГУР( гидроусилитель) и ЭУР( Электроусилитель ). Электрический усилитель обладает куда большими плюсами, нежели его собрат гидравлический усилитель. Первым и, наверное, главным плюсом является то, что ЭУР требует куда меньше внимания к себе, так как он не имеет расходных материалов, таких как масло или другая жидкость. которая заливается в ГУР. ЭУР устроен намного проще, чем ГУР. ГУР это сочетании сложных механизмов.
Итак, приступим к установке. Для работы нам потребуются следующие материалы и инструменты:

1. Непосредственно ЭУР

2. Промвал
3. Пластина
4. Провода
5. Руль и кожух от калины.

Примерная цена вопроса 15000р, по нашим московским меркам это совсем немного. Зато сколько удовольствий я получил взамен потраченных денег. В моем случае, все нужные части были заказаны с автозавода напрямую, все обошлось намного дешевле. На фото изображены колодки. Здесь мы видим, что никаких скруток делать не стоит, все и так нормально. Извлек из колодки штатную клемму и перенес ее на колодку, находящуюся на жгуте. Далее свободную клемму, идущую от жгута, установил на то место, где был запитан штатный провод идущий от штатной колодки. Произошел некий обмен проводами, просто штатный провод теперь будет проходить через жгуты. Провод от колодок имеет номинал в 50А.

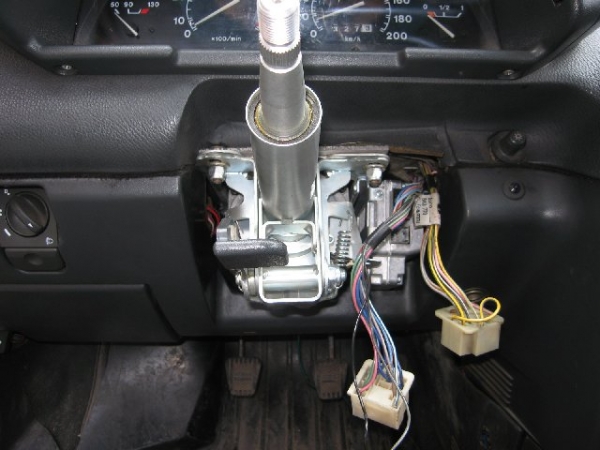

Теперь снимаем кожух рулевого вала, все переключатели, а также замок зажигания. Затем откручиваем болт, который держит рулевую рейку, а затем снимаем непосредственно рейку.

Сравниваем вал от десятки с приоровским валом. По месту подгоняем пластинку.

Ставим усилитель на его будущее место и понимаем, что вал немного маловат, так что налезает на рейку примерно один миллиметр. Придется поработать и подогнать все под нужный размер. Стоковый десяточный вал имеет полую форму, так что придется переделывать пластину и вал от приоры.

Вал от приоры был изменен в данном месте. Сверлим пластину. Это делается для того, чтобы ЭУР можно было просунуть немного глубже. Ставим усилитель и смотрим, что получилось. Вал залез на рейку, но сделал это не до конца, так что теперь не вставляется болт крепления рейки. Зажимаем все накрепко с помощью более мелкого болта.

Устанавливаем на место переключатели и начинаем работу с проводкой.

Протягиваем два провода через блок предохранителей. Данные провода будут проводить электричество напрямую от АКБ, так что какие-то левые процедуры проводить не понадобится.

Теперь соединяем проводку ЭУРа. Подключаем, пробуем крутить. В моем случае, ЭУР не заработал. Я начал было уже ругаться, но потом вспомнил, что аккумулятор был отсоединен. Соединил клеммы, сел в машину, крутанул, эврика, руль крутится одним пальцем.

Как же все-таки я собой горжусь. Все готово, осталось только все собрать на место. Собираем все переключатели, ставим на место кожух, скрывающий рулевой вал и катаемся на здоровье. Как я уже говорил, цена вопроса примерно 15000р, но зато теперь я не жалею, что сделал данный девайс на своей машинке. Всем удачных доработок, до свидания.

Принцип установки электроусилителя руля на ВАЗ 2110

Наличие электроусилителя на автомобиле ВАЗ 2110 позволяет повысить качество реакции на изменения угла поворота рулевого колеса, улучшить маневренность и управляемость. Практика водителей доказывает, что с электроусилителем они чувствует себя увереннее.

Важное преимущество заключается в том, что при наличии электроусилка приходится прикладывать меньшее усилие, чтобы войти в поворот, сделать манёвр. Это положительно сказывается на состоянии человека при длительных поездках.

Немного истории

Только спустя 12 лет, в 2002 году, отечественные инженеры из Новосибирского университета начали разработку российского электроусилителя. После завершения создания проекта, несколько лет агрегат проходил доработку и испытания на заводе АвтоВАЗ.

Новое устройство

Задача инженеров заключалась в том, чтобы создать достойный аналог зарубежным усилителям, обеспечить агрегат необходимыми преимуществами, долговечностью и надежностью. При этом, в отличие от импортных аналогов, наши электроусилители стоили значительно дешевле.

Сегодня данные устройства выпускает Бердский электромеханический завод, расположенный на территории России и являющийся дочерней компанией АвтоВАЗа.

Основные преимущества первого ЭУ

Электроусилок не был бы столь востребован и популярен без очевидных преимуществ, которые он принес вместе со своим появлением. К сильным сторонам этой системы рулевого управления относят:

  • Узел функционирует даже при отключенном силовом агрегате;
  • Агрегат позволяет частично экономить топливо, что положительно сказывается на расходе горючего;
  • Управляемость улучшается во всех компонентах;
  • Надежность маневров на самом высоком уровне;
  • Отличные показатели безопасности при регулярной эксплуатации.

Принцип действия

ЭУ — это модульная конструкция, встроенная в рулевую колонку. Сам модуль включает в себя два основных компонента:

  • Электроагрегат синхронного характера;
  • Контроллер.

Для владельцев ВАЗ 2110 актуально устанавливать такую систему в том случае, если они хотят использовать широкие колеса, отличающиеся от заводских на несколько размеров. Да и вообще, если хотите ощутить реальный комфорт и получать удовольствие от вождения, а не из последних сил крутить баранку, ставьте электроусилок. Он будет реагировать даже на малейшие прикосновения.

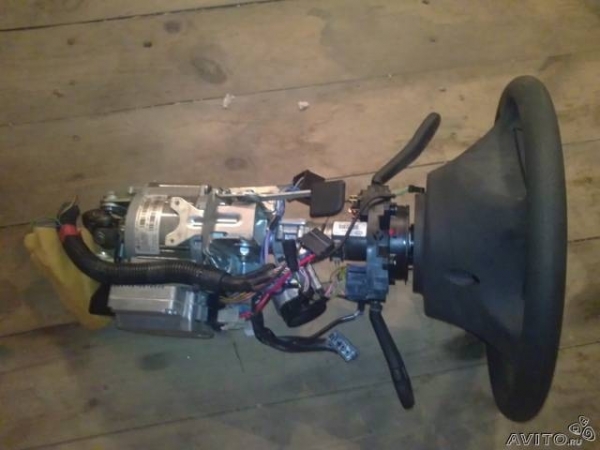

В сборе с рулем

Хотя это противоречит правилам, но все же теперь вам не придется двумя руками держаться за рулевой обод. Автомобиль станет более чем послушным и управляемым при движениях одной рукой.

Многочисленные испытания показали, что машины с ЭУ являются более безопасными на дорогах.

Технические параметры

При установке ЭУ на свой ВАЗ 2110, важно учесть его технические характеристики. Узел имеет определенные требования на этот счет. Потому для «десятки» следует выбирать устройство, соответствующее указанным в таблице параметрам.

Параметр

Показатель

Максимальная компенсация момента

Потребляемое количество тока (при Ммах 35 Нм и скорости вращения руля на 360 градусов за 1 сек)

Диапазон рабочих температур

от -40 до +85 градусов по Цельсию

Мотор с электронным управлением

С тремя заходами

Изготовленный из стали 40Х

Изготовлено из углепласта марки УПА 6/30-2

Ознакомившись с указанными параметрами, вы сможете подобрать соответствующий вашему автомобилю электроусилитель. Не забывайте, что это электрический узел, потому работать с ним следует очень аккуратно.

Преимущества установки

Если вы решите поставить на свой ВАЗ 2110 современный электроусилитель, вам необходимо заранее узнать, какие преимущества вы от подобной манипуляции получите. Это сможет еще больше убедить вас в правильности решения.

  1. Установка не требует наличия большого опыта, знаний. Выполняется своими руками за несколько часов работы.
  2. Для работы агрегата требуется небольшое количество электричества. Это никак не скажется негативно на состоянии аккумулятора или прочих узлов автомобиля.
  3. ЭУ не имеет негативных воздействий на экологичность выхлопа.
  4. Положительно влияет на параметрические показатели.
  5. Не требует сложного и регулярного ухода в процессе эксплуатации. Установил и наслаждаешься комфортом.
  6. При низкотемпературных условиях электроусилитель работает лучше гидроусилителя.
Читать еще:  Дополнительная печка салона на уаз своими руками

Некоторые считают, что работа электроусилителя немного слабее по сравнению с гидроусилителем. Но на практике и на наших дорогах вы этого не почувствуете. Потому этот единственный недостаток более чем спорный.

Подготовка к монтажу

Увы, далеко не на каждой «десятке» имеется родной электроусилитель. Но это не проблема, поскольку агрегат вполне можно установить своими руками. Работа не очень сложная, потому если действовать по инструкции, вы все сами отлично сделаете.

На этапе подготовки вам следует заранее приобрести и подготовить инструменты и материалы:

  • Новый электроусилитель;
  • Пластина;
  • Набор проводки;
  • Промвал;
  • Кожух и рулевое колесо;
  • Набор разных отверток;
  • Сверла;
  • Линейка.

Поскольку мы говорим про электрическое устройство, всевозможные масла и смазки здесь не потребуются.

Монтаж

Когда все готово, и вы настроились на работу, можно приступать к установке ЭУ.

  1. Извлеките штатную клемму из колодки и вставьте ее в колодку на жгуте.
  2. Теперь свободную клемму, которая отходит от жгута, ставится на место штатного привода, примыкающего к колодке. Это позволит пропустить штатный провод между двумя жгутами. Идущий от колодок провод имеет номинал 50 Ампер.
  3. Далее отсоединяем кожух вала, а затем демонтируем замок зажигания. Обязательно отделите переключатели. Данный этап проводится аккуратно и медленно, чтобы кожух не потрескался.

  1. Открутите крепежный болт рулевой рейки и демонтируйте ее.
  2. Замерьте промвал в длину. Если потребуется, воспользуйтесь пластиной для подгонки. Рекомендуем записывать полученные параметры.
  3. На освобожденный участок теперь необходимо установить электроусилитель.
  4. Подберите вал нужного размера, поскольку он не сможет налезть на рулевую рейку. Для подгонки вала вам потребуется пластина и переточка под вал от Приоры. Кстати, при установке ЭУ отлично подходят элементы именно от модели Приора. Возьмите это на заметку.

Разборка узла

  1. После подгонки пластины сделайте сверление большего углубления, нежели есть сейчас. Вал — это полая конструкция, потому любое сверло по металлу легко справится с поставленной задачей.
  2. Пластину ставят на усилитель и проверяют полученный показатель глубины. Если все подошло, зажмите конструкцию небольшим болтом.
  3. Верните все переключатели на свои места и приступайте к работе с проводкой.
  4. Из салона требуется вывести два провода, идущих непосредственно к аккумуляторной батарее. Делается это через левое крыло.
  5. Демонтируйте бачок с омывательной жидкостью, и возьмите кусок проволоки. Она потребуется для того, чтобы закрепить выведенные к аккумулятору провода. Их крепят к концу противоположного, проводят и протягивают сразу обоих.
  6. Снимите приборную панель и извлеките колодку, окрашенную в красный цвет. Аккуратно затяните проводку в подпанельное пространство.
  7. Теперь извлекает из красной коробки оранжевый проводок.

Наглядный усилок

  1. К этому проводку фиксируется красная колодка и объединяется с проводкой от вашего электроусилителя. Не забудьте конец проводки с «голой» клеммой от усилителя уложить на освободившийся штатный провод, расположенный в красной колодке.
  2. Аналогичным образом выполняют операцию с серой проводкой, которая также расположена в красной колодке. Ее протягивают на штатное место и крепят клеммами.
  3. Далее двигаемся к аккумуляторной батарее, надежно фиксируем черный минусовой провод на проводе розового цвета — плюсовом.
  4. Остается объединить всю проводку от ЭУ и запустить ее.
  5. На этом установка практически завершена. Вам следует обязательно собрать все компоненты, вернуть узлы в исходное положение — переключатели, кожух, рулевое колесо и пр.

Работа с проводкой

Подгоняем ЭУ

Подгонка включает в себя следующие мероприятия:

  • Выравнивание руля;
  • Устранение всех образовавшихся между деталями щелей;
  • Уменьшение длины питающего кабеля;
  • Проверка установки светодиодных датчиков диагностики ЭУ;
  • Замена изношенных или поврежденных элементов при необходимости и наличии таковых.

Подгонка

Завершив работу, сядьте за руль, внимательно осмотрите фронт проделанных операций. Заведите машину, проверьте новый руль в действии. Обязательно приведите панель и руль в порядок, очистите поверхности. После этого можно приступать к непосредственной эксплуатации.

Возможен ли ремонт

Согласно заводу-изготовителю, то есть компании АвтоВАЗ, электроусилитель не поддается ремонту, а только полной замене в сборе.

Вообще отремонтировать электроусилитель можно, только в этом случае все риски хозяин автомобиля берет на себя. Настоятельно рекомендуем избегать самостоятельного ремонта, иначе допущенные ошибки могут привести к серьезным негативным последствиям.

Цена вопроса

Желая установить ЭУ на ВАЗ 2110, многих автовладельцев интересует, во сколько обойдется им установка.

Сказать точные цены подобных услуг на автосервисах мы не можем, поскольку у каждого СТО своя ценовая политика. Если же вы планируете выполнить установку своими руками, тогда предлагаем ознакомиться с примерным прайсом на все то, что вам потребуется в процессе работы.

Электроусилитель на ваз 2110 и его технические особенности

Электроусилитель руля ваз 2110

Руль автомобиля является главным средством управления для автомобилиста. Именно от умения крутить «баранку» зависит мастерство вождения.
Сегодня автомобильный рынок заполнен множеством самых различных моделей разных классов: начиная минивэнами и заканчивая тяжелыми грузовиками. Может быть именно это стало причиной создания ЭУР.
Примечательно, что электроусилитель на ваз 2110позволяет существенным образом увеличить удобство и эффективность руля. На ваз 2110 установка электроусилителя руля – дело актуальное и востребованное в последнее время.

Функциональная и техническая сводка электроусилителя руля

Ваз 2110 электроусилителем руля

Электроусилитель руля с практической точки представляет собою элемент повышения удобства и эффективности управления автомобилем. Впервые был эффективно внедрен электроусилитель руля в 1990-ом году японским автомобильным концерном Тойота.
И уже в первые годы своего практического применения электроусилитель руля доказал свою высокую степень практической эффективности по сравнению с гидроусилителем, в частности:

  • он способен функционировать даже при выключенном двигателе;
  • наблюдается существенное экономия расхода топлива;
  • заметна лучшая управляемость, за счёт повышенной скорости быстродействия;
  • высокий уровень надёжности вождения;
  • высокая безопасность повседневного использования.

Ваз 2110 электроусилитель руля

Ознакомимся теперь с основными техническими особенностями строения и функционирования электроусилителя руля:

  • устройство представлено одним целостным блоком;
  • располагается непосредственно под капотом;
  • представлено шестеренным насосом в сочетании с электродвигателем;

Примечание.
Шестерённый насос в отличии от лопастного функционирует не за счёт топливного двигателя автомобиля, а благодаря собственному электронному мотору. Это в свою очередь позволяет существенным образом сэкономить на расходе бензина.

  • оснащён высокотехнологичным блоком управления;
  • в своём составе также содержит силовой цилиндр;
  • имеет резервуар жидкости и электронный клапан и т.п.

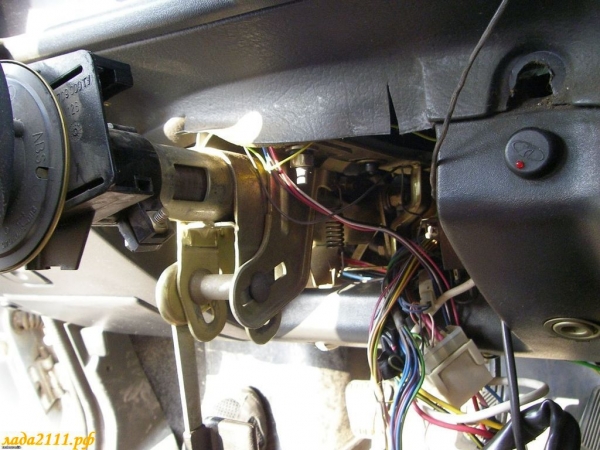

Ваз 2110 схема электроусилителя

Отличие от ГУР

В целом работа электро- и гидроусилителя руля практически сходна, однако, имеет несколько существенных различий. В частности, электроусилитель в своём составе дополнительно содержит электронную составляющая, которая представлена клапанным и электронным блоком.
Эта система функционирует с практической точки зрения следующим образом:

  • встроенные датчики движения занимаются мониторингом скорости автомобиля, а также отслеживают его траекторию и исправность функционирования;
  • после сбора данные передаются на обработку в специализированный электронный блок управления;
  • после чего, искусственный интеллект системы автомобиля автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
  • давление масла регулируется исключительно за счёт положения клапана, который может быть закрытым или открытым;
  • чем выше будет скорость движения автомобиля, тем более интенсивнее открываться клапан;
  • с ростом скорости будет параллельно возрастать тяжесть рулевого управления, что в свою очередь существенно увеличить степень стабильности в управлении автомобилем.

Примечание. Благодаря отсутствию затрат бензина для функционирования, использование электроусилителя является чрезвычайно выгодным шагом.

Читать еще:  Подъёмник для двигателей своими руками

Основные практически недостатки электроусилителя

Те, кто ставил электроусилитель руля на ваз 2109, не учли следующее:

  • ниже мощность регулирования руля, что сказывается на его мягкости использования;
  • низкая генераторная способность электродвигателя;
  • электрогенератор в своём составе содержит недостаточно мощности;
  • подходит и может быть установлен только на легковые автомобили.

Примечание. Полностью не подходит для внедорожных и грузовых автомобилей.

  • главным недостатком является информативность реле, выраженная в недостаточной степени.

Главные преимущества электроусилителя руля сравнительно с гидроусилителем:

  • простота сборки, во многом обусловленная креативностью инженера;
  • длительный срок эксплуатации;
  • низкая стоимость, что в свою очередь положительно сказывается на финансах;
  • настройки регулируются легко и понятно, главное чтобы в них разобраться не нужно читать приложения по эксплуатации;
  • для запуска системы достаточно изменить систему электронного управления.

Практическое описание установки электроусилителя

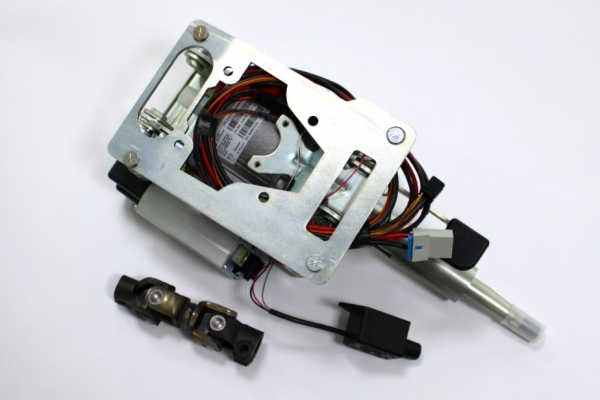

Электрический усилитель руля состоит из:

  • силового агрегата, который представляет собой электрическую машину синхронного типа;
  • управляющего контроллера;
  • рулевого вала;
  • блока управления;
  • механизма рулевой колонки с рычагом и редуктором;
  • промежуточного вала карданного типа;
  • комплекта проводов, предназначенных для индивидуального усилителя;
  • диагностической колодки;
  • светодиода, который индуцирует исправность функционирования электроусилителя руля;
  • хомутов и различного рода крепёжных элементов.

Примечание. Во время приобретения электродвигателя, очень важно убедиться, что присутствуют все необходимые элементы комплектации.

Непосредственно сам алгоритм установки

  • вначале необходимо автомобиль поставить на ручной тормоз и выключить системы зажигания;
  • отключить питание от аккумуляторной батареи;
  • с помощью верстака к электроусилителю нужно подсоединить промежуточный вал карданного типа;

Установка электроусилителя ваз 2110

Примечание. Выполнять подсоединение кардана и электроусилителя необходимо крайне аккуратно, в противном случае можно повредить узловое сочленение.

  • после чего, соединения нужно затянуть через гровер;
  • итак, сначала нужно вытащить заглушку рулевого колеса;
  • затем отвернуть гайку крепления рулевого колеса, после чего снять непосредственно сам руль;
  • теперь пришло время открутить винты кожухов рулевого вала, после чего сам кожух необходимо снять;

  • отсоединить панели и колодки жгута от двухрычажного переключателя;
  • снять сам переключатель;
  • отвернуть болт крепления промежуточного конца нижнего вала рулевого управления;
  • отвернуть две гайки крепления рулевой колодки и кронштейн рулевого управления;
  • после чего, необходимо снять колодку с промежуточным валом в сборе;

Примечание. Во время сборки, шляпки заводского крепления необходимо срезать. Для этой цели можно использовать зубило и молоток.

  • освободить вал от рулевой рейки вместе их шлицевого соединения.

Примечание. С целью облегчения процесса можно применить зубило и молоток, что разжать шток промежуточного вала.

  • после чего, нужно легким движением руки снять рулевую колонку.

Примечание. Перед тем как перейти к установке электроусилителя руля, необходимо сорвать штатный замок зажигания.

  • первостепенно необходимо одеть промежуточный вал карданного типа на шлицевую часть вала-червяка рейки;
  • на червяки расположен паз, с которым необходимо состыковать промежуточный вал;
  • затянуть стяжной болт;

  • высверлить два отверстия рулевой колонки по месту крепления электроусилителя;
  • затем изнутри нужно вставить гайку и через гровер и гайку затянуть поочередно каждым из болтов;

Примечания. Для более надёжного крепления обязательно нужно использовать именно гровер.

  • жёстко затянуть все крепёжные элементы;
  • провести проводку, предварительно сняв бачок омывателя для увеличения степени удобства;
  • открыть блок предохранителей и через технологическое отверстие пропустить кабели питания;
  • затем кабели питания нужно вывести в моторный отсек и соединить клеммами аккумулятора;

Примечание. Розовый провод – это плюсовой контакт, бежевый – нейтральный и подключается к общей массе автомобиля.

  • индивидуальный предохранитель нужно разместить в специальном блоке предохранителей;
  • подключить провод светодиода к штекеру усилителя;

Классический электроусилитель руля

Примечание. Главное очень тщательно не просто изучить инструкцию, но разобраться в целом во всех нюансах.

  • затем проводку следует протянуть от электроусилителя к комбинации приборов;
  • далее необходимо покрутить руль сделав два-три полных оборота в разные стороны и если нет никакого жужжания, выполнить сборку в обратной последовательности относительно разборки.

Инструкция установки электроусилителя своими руками весьма сложная, поэтому необходимо максимально внимательно её прочитать и обязательно закрепить сам процесс визуально с помощью видео и фото — материалов. Цена установки электроусилителя своими руками незначительная, однако, сама процедура весьма сложная, в связи, с чем рекомендуется использовать услуги автосервиса.

Электроусилитель на ваз 2110 и его технические особенности

Электроусилитель руля ваз 2110

Руль автомобиля является главным средством управления для автомобилиста. Именно от умения крутить «баранку» зависит мастерство вождения.
Сегодня автомобильный рынок заполнен множеством самых различных моделей разных классов: начиная минивэнами и заканчивая тяжелыми грузовиками. Может быть именно это стало причиной создания ЭУР.
Примечательно, что электроусилитель на ваз 2110позволяет существенным образом увеличить удобство и эффективность руля. На ваз 2110 установка электроусилителя руля – дело актуальное и востребованное в последнее время.

Функциональная и техническая сводка электроусилителя руля

Ваз 2110 электроусилителем руля

Электроусилитель руля с практической точки представляет собою элемент повышения удобства и эффективности управления автомобилем. Впервые был эффективно внедрен электроусилитель руля в 1990-ом году японским автомобильным концерном Тойота.
И уже в первые годы своего практического применения электроусилитель руля доказал свою высокую степень практической эффективности по сравнению с гидроусилителем, в частности:

  • он способен функционировать даже при выключенном двигателе;
  • наблюдается существенное экономия расхода топлива;
  • заметна лучшая управляемость, за счёт повышенной скорости быстродействия;
  • высокий уровень надёжности вождения;
  • высокая безопасность повседневного использования.

Ваз 2110 электроусилитель руля

Ознакомимся теперь с основными техническими особенностями строения и функционирования электроусилителя руля:

  • устройство представлено одним целостным блоком;
  • располагается непосредственно под капотом;
  • представлено шестеренным насосом в сочетании с электродвигателем;

Примечание.
Шестерённый насос в отличии от лопастного функционирует не за счёт топливного двигателя автомобиля, а благодаря собственному электронному мотору. Это в свою очередь позволяет существенным образом сэкономить на расходе бензина.

  • оснащён высокотехнологичным блоком управления;
  • в своём составе также содержит силовой цилиндр;
  • имеет резервуар жидкости и электронный клапан и т.п.

Ваз 2110 схема электроусилителя

Отличие от ГУР

В целом работа электро- и гидроусилителя руля практически сходна, однако, имеет несколько существенных различий. В частности, электроусилитель в своём составе дополнительно содержит электронную составляющая, которая представлена клапанным и электронным блоком.
Эта система функционирует с практической точки зрения следующим образом:

  • встроенные датчики движения занимаются мониторингом скорости автомобиля, а также отслеживают его траекторию и исправность функционирования;
  • после сбора данные передаются на обработку в специализированный электронный блок управления;
  • после чего, искусственный интеллект системы автомобиля автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
  • давление масла регулируется исключительно за счёт положения клапана, который может быть закрытым или открытым;
  • чем выше будет скорость движения автомобиля, тем более интенсивнее открываться клапан;
  • с ростом скорости будет параллельно возрастать тяжесть рулевого управления, что в свою очередь существенно увеличить степень стабильности в управлении автомобилем.

Примечание. Благодаря отсутствию затрат бензина для функционирования, использование электроусилителя является чрезвычайно выгодным шагом.

Основные практически недостатки электроусилителя

Те, кто ставил электроусилитель руля на ваз 2109, не учли следующее:

  • ниже мощность регулирования руля, что сказывается на его мягкости использования;
  • низкая генераторная способность электродвигателя;
  • электрогенератор в своём составе содержит недостаточно мощности;
  • подходит и может быть установлен только на легковые автомобили.

Примечание. Полностью не подходит для внедорожных и грузовых автомобилей.

  • главным недостатком является информативность реле, выраженная в недостаточной степени.

Главные преимущества электроусилителя руля сравнительно с гидроусилителем:

  • простота сборки, во многом обусловленная креативностью инженера;
  • длительный срок эксплуатации;
  • низкая стоимость, что в свою очередь положительно сказывается на финансах;
  • настройки регулируются легко и понятно, главное чтобы в них разобраться не нужно читать приложения по эксплуатации;
  • для запуска системы достаточно изменить систему электронного управления.

Практическое описание установки электроусилителя

Электрический усилитель руля состоит из:

  • силового агрегата, который представляет собой электрическую машину синхронного типа;
  • управляющего контроллера;
  • рулевого вала;
  • блока управления;
  • механизма рулевой колонки с рычагом и редуктором;
  • промежуточного вала карданного типа;
  • комплекта проводов, предназначенных для индивидуального усилителя;
  • диагностической колодки;
  • светодиода, который индуцирует исправность функционирования электроусилителя руля;
  • хомутов и различного рода крепёжных элементов.
Читать еще:  Прошивка двигателя лада гранта

Примечание. Во время приобретения электродвигателя, очень важно убедиться, что присутствуют все необходимые элементы комплектации.

Непосредственно сам алгоритм установки

  • вначале необходимо автомобиль поставить на ручной тормоз и выключить системы зажигания;
  • отключить питание от аккумуляторной батареи;
  • с помощью верстака к электроусилителю нужно подсоединить промежуточный вал карданного типа;

Установка электроусилителя ваз 2110

Примечание. Выполнять подсоединение кардана и электроусилителя необходимо крайне аккуратно, в противном случае можно повредить узловое сочленение.

  • после чего, соединения нужно затянуть через гровер;
  • итак, сначала нужно вытащить заглушку рулевого колеса;
  • затем отвернуть гайку крепления рулевого колеса, после чего снять непосредственно сам руль;
  • теперь пришло время открутить винты кожухов рулевого вала, после чего сам кожух необходимо снять;

  • отсоединить панели и колодки жгута от двухрычажного переключателя;
  • снять сам переключатель;
  • отвернуть болт крепления промежуточного конца нижнего вала рулевого управления;
  • отвернуть две гайки крепления рулевой колодки и кронштейн рулевого управления;
  • после чего, необходимо снять колодку с промежуточным валом в сборе;

Примечание. Во время сборки, шляпки заводского крепления необходимо срезать. Для этой цели можно использовать зубило и молоток.

  • освободить вал от рулевой рейки вместе их шлицевого соединения.

Примечание. С целью облегчения процесса можно применить зубило и молоток, что разжать шток промежуточного вала.

  • после чего, нужно легким движением руки снять рулевую колонку.

Примечание. Перед тем как перейти к установке электроусилителя руля, необходимо сорвать штатный замок зажигания.

  • первостепенно необходимо одеть промежуточный вал карданного типа на шлицевую часть вала-червяка рейки;
  • на червяки расположен паз, с которым необходимо состыковать промежуточный вал;
  • затянуть стяжной болт;

  • высверлить два отверстия рулевой колонки по месту крепления электроусилителя;
  • затем изнутри нужно вставить гайку и через гровер и гайку затянуть поочередно каждым из болтов;

Примечания. Для более надёжного крепления обязательно нужно использовать именно гровер.

  • жёстко затянуть все крепёжные элементы;
  • провести проводку, предварительно сняв бачок омывателя для увеличения степени удобства;
  • открыть блок предохранителей и через технологическое отверстие пропустить кабели питания;
  • затем кабели питания нужно вывести в моторный отсек и соединить клеммами аккумулятора;

Примечание. Розовый провод – это плюсовой контакт, бежевый – нейтральный и подключается к общей массе автомобиля.

  • индивидуальный предохранитель нужно разместить в специальном блоке предохранителей;
  • подключить провод светодиода к штекеру усилителя;

Классический электроусилитель руля

Примечание. Главное очень тщательно не просто изучить инструкцию, но разобраться в целом во всех нюансах.

  • затем проводку следует протянуть от электроусилителя к комбинации приборов;
  • далее необходимо покрутить руль сделав два-три полных оборота в разные стороны и если нет никакого жужжания, выполнить сборку в обратной последовательности относительно разборки.

Инструкция установки электроусилителя своими руками весьма сложная, поэтому необходимо максимально внимательно её прочитать и обязательно закрепить сам процесс визуально с помощью видео и фото — материалов. Цена установки электроусилителя своими руками незначительная, однако, сама процедура весьма сложная, в связи, с чем рекомендуется использовать услуги автосервиса.

Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими руками

В зависимости от года выпуска, «десятка» может комплектоваться гидроусилителем (ГУР) или электроусилителем (ЭУР). Разумеется, второй вариант предпочтительней, так как с ним управлять машиной легче и комфортней. Если ваш ГУР износился или вы просто хотите его заменить, то в качестве альтернативы рекомендуется выбрать ЭУР на ВАЗ 2110.

В этом материале присутствует две инструкции:

  • Установка ГУР.
  • Монтаж электроусилитель руля ВАЗ 2110 вместо стандартного гидроусилителя.

Перед тем, как проводить установку, необходимо разобраться в устройстве этих узлов, а также узнать, чем они отличаются друг от друга.

Отличия ЭУР от ГУР

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

  1. При вращения руля торсионный вал скручивается;
  2. Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
  3. Проанализировав информацию, блок подает команды на электромотор;
  4. В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.

Автолюбители часто спорят, какой из вариантов предпочтительнее для «десятки». По факту ГУР является устаревшим узлом, который активно выводится из современных легковых машин. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Главным преимуществом перед «гидравликой» является надежность – электрический агрегат практически не требует обслуживания. На мотор действует меньшая нагрузка, как результат, топлива тоже нужно меньше. ЭУР хорош для наших условий еще и тем, что он отлично функционирует при отрицательных температурах.

Но есть у электроусилителя и свои недостатки. Его конструкция более сложная, чем у «гидравлики», отсюда и высокая цена. Иногда электронный блок управления посылает некорректные команды, особенно это ощутили на себе владельцы Калины первой генерации. Если долго ехать по некачественному дорожному покрытию (или его отсутствию), ЭУР может отключиться на несколько минут из-за перегрева.

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

  • Дрель вместе со сверлом по металлу.
  • Набор отверток, болгарку.
  • Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

  1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

    Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать.
На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

За такую работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании электрики и силовой установки ВАЗ 2110. Усилитель руля напрямую связан с безопасностью, поэтому при отсутствии опыта лучше обратиться к мастерам.

Источники:

http://tuningtaza.ru/%D0%A3%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D0%AD%D0%A3%D0%A0-%D0%BE%D1%82-%D0%9F%D1%80%D0%B8%D0%BE%D1%80%D1%8B-%D0%BD%D0%B0-%D0%92%D0%90%D0%97-2110-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8.html
http://luxvaz.ru/vaz-2110/147-elektrousilitel-rulya.html
http://masteravaza.ru/rulevoe/rul/elektrousilitel-na-vaz-2110-659
http://masteravaza.ru/rulevoe/rul/elektrousilitel-na-vaz-2110-659
http://remontvazov.com/ustanovka-eur-gur

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
