На Оковских форумах неоднократно обсуждалась установка инжектора на карбюраторный двигатель Оки (двухцилиндровый 11113). Завод так и не довёл до ума проект инжектора на Оку (тестовые машины существовали, это факт, но ездили плохо – до ума мотор так и не довели на заводе). Мы не будем первопроходцами в этом вопросе, известно, что умельцы уже делали такую работу по установке инжектора на Оке, возможно такие примеры работ есть в интернете или на форумах.
Железо для инжектора на Оку (впускной коллектор, рампа, ресивер) было готово еще в 2009 году, автор хотел установить инжектор на свою Оку, но времени всё не было, а затем и Оки уже не стало.
Железки лежали себе, лежали, и на них появился желающий. Скажу сразу, помощи в постройке мотора на форумах не искали и за другими не подглядывали, не просили никого подсказать или помочь. В общем-то, мудрить особо-то и не надо, что нужно сделать – давно известно. Все компоновочные решения, принятые в этом проекте, основаны на собственных рассуждениях, и сделаны без оглядки на кого-либо.
Вот такой аппарат к нам приехал из г. Пермь. Вытащили карбюраторный двигатель, помыли моторный отсек, оклеили вибропластом. Коробку кто-то ремонтировал, текли сальники приводов – заменили.
Особо раскладывать по фотографиям работу с мотором не будем, всё по Оке уже разжёвано многократно в ранних отчётах и повторятся не интересно. Вкратце – блок цилиндров расточили, установили маслофорсунки охлаждения поршней, облегченные 2110 шатуны и маховик. Головка блока цилиндров доработана, установлены облегченные клапана, распредвал K-POWER 11.2 мм с фазой 262 град.
Заморочились с выхлопом – вварили ушастый фланец от 2110 с графитовым кольцом, вварили гофру-виброкомпенсатор, долго правили геометрию конечной трубы (на фото ниже – первый вариант), в итоге всё сделали так, что-бы ничего не задевало и нигде не стучало (болезнь выхлопа Оки). Поначалу отказались от резонатора, вварив прямую трубу до глушителя.
За задней балкой разместили выносной бензонасос от инжекторной Волги, там же на кронштейне – фильтр тонкой очистки. Заниматься ввариванием фланца от инжекторной девятки в оковский бак (для установки погружного насоса) не было никакого желания и необходимости. Таким образом, у нас остался заводской заборник топлива, дополнительно проложили магистраль обратки.
Мозг использовали Январь 5.1-. -41, косу проводов взяли новую от Самары. Рампа – алюминиевая, с регулятором давления. Ресивер – довольно большого объема. Коллектор, рампа и ресивер – самодельные, “отрезно-сварные” от инжекторной Самары.
Корпус маслонасоса заменен на инжекторный с кронштейном под ДПКВ, переделан генератор на поликлиновый ремень.
Заменили трос газа, выкинули трос подсоса.
День работы электрика, и в итоге – состоялась “свадьба” двух кос проводки (родной и инжекторной). Лампочка подсоса превратилась в лампочку Check Engine.
Установлен инжекторный модуль зажигания (искра по сравнению с Оковской катушкой – очень мощная, что видно даже на глаз).
А еще глаз радуется, что выброшена ненавистная карбюраторная система с вечнотекущим бензонасосом и сопливящим масло трамблёром. Вместо всего этого установлена заглушка.
Большие сомнения были – собирать на ДАДе или на ДМРВ. После консультаций с чиповщиками было решено собирать на ДМРВ.
Форсунки – зеленые Бошевские, еще из первых партий – помыты ультразвуком и проверены на стенде.
Из-за большого ресивера бачок охлаждающей жидкости перенесли в сторону, закрепив на самодельном кронштейне.
Инжекторный корпус воздушного фильтра никак не хотел умещаться под капотом Оки, засим был куплен нулевичок и закреплен на кронштейне запаски. Сама запаска удалена из отсека – для безопасности водителя и удобства монтажа системы под капотом.
В системе не было датчика кислорода, мы ошибочно посчитали, что получится настроить контроллер и без него. Да и в проводке не было ни жгута, ни проводов под лямбду, это была простая коса проводов, из ранних версий.
Дроссельную заслонку поставили ВАЗовскую, стандартного диаметра 46 мм. Для этого мотора такой заслонки даже с лихвой – надобности в тюненых никакой нет.
Неделя работы и вот что получилось:
Еще одна неделя ушла на чиповку. Здесь нас сильно подвели – тянули время и в итоге не смогли настроить контроллер. Машина заводилась, но сразу глохла и не держала холостой ход. Потеряв на ожидание около недели, обратились к другим людям, которые профессионально подошли к вопросу. Контроллер они катали онлайн, предварительно подобрав основные тарировки и отфильтровав шумы по датчику детонации (его мы тоже установили на блок цилиндров). Разумеется, для откатки онлайн потребовался и датчик кислорода, пришлось вварить гайку в выхлоп и расшить проводку, для протяжки проводов под лямбда-зонд.
Холостой ход выставили 1100 об, хотя машина держала и 950 об, но из-за вала холостой ход был не очень ровный. Разумеется, инжектор никак не реагирует на включение потребителей (беда оковского карбюраторного мотора) – холостой ход совершенно не проседает при включении фар, вентилятора печки и вентилятора системы охлаждения.
Откатка онлайн программы показала еще одну проблему – выхлоп без резонатора оказался очень шумным, мотор “простреливал” и ярко звенел потрохами глушителя. Народ оборачивался на улице. Т.к. время позволяло, выхлоп еще раз сняли и вварили резонатор. Выпускная система сразу утихомирилась.
Установка большого ресивера позволила нормально откатать программу с ДМРВ – пульсация воздуха во впускном тракте была, но не критичная. Приятно, что с этим компоновочным решением попали в точку и не пришлось переходить на ДАД.
Волговский насос в первые минуты работы шумел очень громко, через час-два его было уже не слышно. Компоновочное решение себя оправдало – насос работает тихо.
Заводится машина отлично, днём на улице – июньское пекло под 35 градусов, карбюраторный мотор без нажатия педали газа (без продувки от паров бензина, скопившихся в корпусе воздушного фильтра) – заведешь с трудом, а инжекторный – с полтычка.
Характер мотора совсем иной, нежели с карбюратором. Более длинный впускной тракт сделал своё дело – машина стартует бодро и динамично, живо откликается на педаль газа. Посадили за руль “карбюраторного” Окавода и дали прокатится – сразу отметил, что оживились третья и четвертая передача. Основной крутящий момент – до 5000 об, далее идёт спад. Впрочем, для нашего клиента это самый ценный результат, т.к. мотор он практически не крутит и передвигается спокойно. Прирост момента на низах и средних оборотах ему больше по душе, нежели “верха”. Отличный городской автомобиль. На трассе легко разгоняли до 120 кмч при сильном боковом ветре, дальше побоялись – на маленьких колёсиках и мягких масляных амортизаторах – страшновато.
Последние 14 педали газа почти не влияют на прирост динамики, т.е. постулат о достаточности и даже избыточности стандартного дросселя в 46 мм – вполне обоснован.
Обновление от 29 июня 2013 года:
Сняли небольшое видео работы двигателя
Сняли график ВСХ. Необходимо отметить, что после капремонта и сборки двигателя машина проехала около 100 км, что очень мало для обкатки – еще повышены мех.потери на трение, которые снижают результаты, но машина скоро уедет в Пермь и вряд-ли мы сможем снять график в будущем, по-этому нарушили свое правило “не мерять ВСХ сразу после капремонта” и всё же отсняли график. Мехпотери при сборке всё же старались снизить (в частности, коленвал полированный), но уверены, что после обкатки и пробега 5-7 тыс.км, результаты будут намного выше.
Тем не менее, уже сейчас можно оценить форму кривой крутящего момента. На графике ниже – синяя линия пунктиром – крутящий момент, пик 6.6 кг на 2900 оборотах; красная линия пунктиром – мощность, пиковое значение 44 л.с. на 6000 об. Для сравнения на общую координатную сетку наложен график серийного карбюраторного двигателя Оки мощностью 33 л.с. (тонкие красные линии).
Как видим, мотор едет во всём диапазоне до 6000 об, наибольший прирост момента в самом ходовом “городском” диапазоне от 1000 до 3500 об, серединка чуть выше стандарта, а на верхах неплохая прибавка по мощности. Совершенно очевидно, что такой прирост момента на низах обусловлен более длинным инжекторным впускным трактом.
В будущем, если подобные проекты по переходу на инжектор будут воплощаться, можно пробовать иные конфигурации впускного тракта, возможна установка тюнинговых сварных ресиверов с дудками или более дешевого пластикового ресивера от Самары.
Статья написана: 26 июня 2013 г.
Обновление: 29 июня 2013 г.
Автор статьи, фото-видео материалов: © Квазар
Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.
Двигатель Ока
Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями.
Исходя из технических требований и задания, выдвинутого конструкторам, весь автомобиль и в частности силовой агрегат, должен был быть выполнен из широко распространенных комплектующих изделий, иметь возможность выполнять техническое обслуживание и ремонт своими руками без привлечения квалифицированных услуг сертифицированной станции технического обслуживания.
История развития семейства автомобилей Ока видела применение различных силовых агрегатов. Изначально при «прототипировании» на автомобиль был установлен оригинальный мотор Daihatsu Cuore серии AB, имевший 2 цилиндра и развивавший мощность 26-30 л.с. Было изготовлено несколько первых автомобилей для проведения испытаний.
Несмотря на то, что конструкция двигателя была полностью отработана конструкторами Toyota, данный мотор не был скопирован советскими конструкторами, так как при анализе конструкции выявились повышенные требования к качеству изготовления деталей и сборки самого мотора.
Кроме того, установка такого силового агрегата потребовала бы полностью создать производство двигателей с «0», что повлияло бы на конечную стоимость автомобиля и сроки выхода авто в серию.
К моменту утверждения концепции «молодежного» или «народного» автомобиля на конвейер тольяттинского автозавода был поставлен автомобиль ВАЗ 2108, что и определило судьбу силового агрегата для малышки.
К 1979 году конструкторы силовых агрегатов ВАЗа полностью отработали двигатель 2108 и уже были готовы перейти к смене линейки 1,1 л экспортных двигателей ВАЗ 2108-1 на 1300 кубовый мотор 2108, который шел на внутренний рынок. Поэтому было принято решение разрабатывать свой 2-х цилиндровый мотор на базе нового силового агрегата, который составлял основу производственной линейки ВАЗа.
Двигатель ВАЗ 1111
Двигатель Оки объемом 650 куб.см. получился из половинки силового агрегата 2108. Выбор именно половины уже разработанного блока и самого двигателя обуславливался стоимостью разработки оснастки для изготовления 2-х цилиндрового двигателя. Особенностью конструкции этой рядной бензиновой двойки является верхнерасположенный распределительный вал, который управляет работой четырех клапанов — по 2 на каждый цилиндр.
Рабочий процесс в двигателе происходит за два оборота коленчатого вала, что обуславливает наличие вибраций при работе ДВС. Для компенсации дисбаланса установлены два уравновешивающих вала, гасящих вибрацию. Мощность движка составляет 29 л.с. Максимальный крутящий момент составляет 44,1Нм, который достигается при 3400 об/мин.

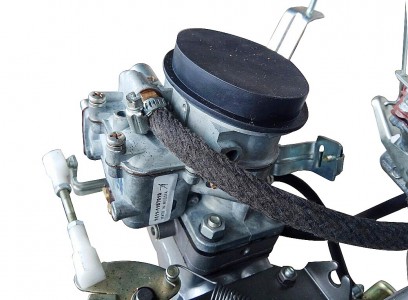

Система снабжения топливом выполнена по стандарту Евро-0 на базе карбюратора. Топливный насос имеет механический привод от агрегатов двигателя.
Масляная система выполнена аналогично оригинальному 2108 с применением шестеренчатого насоса. Забор масла производится из картера и направляется по внутренним каналам непосредственно к трущимся парам распределительного и коленчатого валов.
Стенки цилиндров смазываются масляным туманом, образовывающимся при вращении коленчатого вала. Штоки клапанов и детали механизма газорапределения за исключением собственно распредвала смазываются самотеком.
Двигатель ВАЗ 11113
Двигатель Ока 11113 (ВАЗ 11113) появился в процессе доработки силового агрегата ВАЗ 2108 и доведения его рабочего объема до 1500 л.с. Опять же использовалось половинчатое решение. Блоки двигателей и 650 и 750 кубового объема внешне были абсолютно идентичны. Изменения коснулись диаметра поршня, который был увеличен с 76 до 81 мм. Блок двигателя был изменен по внутренней конструкции.
Были утончены перегородки между цилиндрами и устранен дополнительный контур охлаждения камеры сгорания. Силовой агрегат стал более высоконагруженным в температурной части. Этот недостаток на первых этапах приводил к заклиниванию поршней, образованию задиров на стенках цилиндрах и прочих неисправностей, возникающих по причине недостаточного охлаждения.
За счет выполнения доработок мотор 11113 стал более мощным и выдавал уже 35 л.с. и 52 Нм тяги. Двигатель остался карбюраторным и соответствовал экологическим требованиям Евро-0.
Основные неисправности
К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.
Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .
Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента. Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать.
Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.
При возникновении неисправности на трассе достаточно положить смоченную тряпку на корпус насоса. Этого будет достаточно для того, чтобы доехать до места базирования и выполнить замену диафрагмы.
Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.
Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.
Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.
Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.
ТО двигателей Ока
Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.
По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.
При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.
Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.
Каждые 30 000 км требуется обязательная регулировка клапанов. Но по факту регулировка зазоров производится по техническому состоянию с контролем на данном пробеге.
К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.
На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.
Тюнинг и доработка двигателей Ока
Тюнинг двигателя Ока не представляет практического смысла в условиях обыкновенной эксплуатации. Повышение мощности и крутящего момента при перепрошивке блоков ЭСУД может дать прирост до 10% лошадиных сил, что при мощности около 30 л.с. будет не особо целесообразным.
В качестве гаражных доработок тюнинг двигателя Ока выполняется установкой инжектора от ВАЗ 21083i, но стоимость доработки может быть сравнима с установкой китайского литрового двигателя TJ376QE FAW (Daihatsu), который монтировался на автомобиль серпуховского производства СеАЗ Ока 11116-02 в 2007-08 гг.
Прочие мелкосерийные силовые агрегаты Ока
Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.
В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.
Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.
Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.
В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.
Спортивный вариант Оки использует двигатель от Приоры.
Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.
Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.
Двигатель ОКА-11113 (блок в сборе, агрегат, двигатель в сборе) купить недорого с доставкой
Описание
1. Артикул: 11113-1000260-00 – Двигатель 11113 Ока карбюратор. В сборе, первой комплектации.
2. Двигатель 11113 Ока карбюратор без навесного оборудования, третьей комплектации.
3. Блок цилиндров 11113 Ока карбюратор в сборе.
Применяется для установки на переднеприводные автомобили производства ОАО “АвтоВАЗ”.
Двигатель производства Тольятти со всеми гарантийными обязательствами. Все первичные документы в наличии!
По узлам, агрегатам, двигателям и КПП гарантия – 3 месяца обусловлена невозможностью контролировать условия эксплуатации перечисленных товаров, интервал замены и качество горюче-смазочных материалов.
Характеристики:
Рабочий объём 0,75 л;
Мощность 35 л.с.;
Диаметр цилиндра 82 мм;
Ход поршня 71 мм;
Число клапанов 4;
Система питания – карбюратор
Комплектация двигателя:
Блок в сборе: Блок, коленвал, поршни, кольца, шатуны, вкладыши, полукольца, сальники. Упаковка: картон со всех сторон и обмотка стрейч пленкой.В транспортной компании дополнительно обрешетка – деревянный ящик.
Агрегат: Блок в сборе (см. комплектацию выше), ГБЦ в сборе с распредвалом, шкиф коленвала, маховик, маслонасос с маслоприемником, поддон под масло железный (возможна установка алюминиевого – цену уточнять у менеджера), клапанная крышка, газораспределительный механизм с закрытой крышкой, свечи.
Датчики: масляный, температурный, датчик детонации, пробка сливная тосола, щуп, масло обкаточное (10v40 полусинтетика лукойл, рекомендуется после обкатки 1000-1500 км, смена масла).
Двигатель в сборе: двигатель плюс все, что к нему крепится: генератор с креплением (кронштейном), трамблер (если есть), карбюратор, бензонасос (если карбюратор),, впускной и выпускной коллекторы (на карбюраторе), водяная помпа, патрубок.
Упаковка: все крепится на деревянном устойчивом поддоне, прикручивается, сам двигатель – картон со всех сторон и обмотка стрейч пленкой.В транспортной компании упаковывается в деревянный ящик.
По желанию клиента любую составляющую двигателя можем разукомплектовать или заменить не стандартной спортивной или тюнингованной деталью.
Способы оплаты товара:
- Возможна отправка груза при тридцатипроцентной (30%) предоплате с блокировкой и снятии блокировки при полной оплате.
- Возможна отправка груза БЕЗ ПРЕДОПЛАТЫ при условии оплаты покупателем предоплаты услуг транспортной компании в обе стороны в филиале транспортной компании НА СВОЙ СЧЕТ В ТРАНСПОРТНОЙ КОМПАНИИ.
- Отправка ПЭКом наложенным платежом с условием предоплаты доставки в две стороны (таким образом мы перестраховываемся от мошенников) – в ПЭКе перед оплатой можно сделать осмотр получаемого товара, ПЭК взымает комиссию за данную услугу в размере: 1,5% за наличный и 3% за безналичный расчет
Можно внести любые изменения (тюнинг/дополнения) в штатную комплектацию двигателя НО гарантия составит 1 месяца эксплуатации.Также можно сделать любую комплектацию навесного оборудования (стандартную и не стандартную) в случае если часть оборудования у вас есть – пишите что добавить/исключить из комплектации, менеджер напишет изменение цены...
Отгрузим двигатель на трассе М5 – если Ваш человек проезжает мимо Тольятти, или с нашего склада в Тольятти. Мы стараемся идти на встречу нашим клиентам и понимаем ваши волнения, по поводу крупной покупки, перевода денежных средств. Посмотрите пожалуйста карту клиентов в Вашем городе наверняка – есть близкие и знакомые которые уже заказывали у нас товары и остались довольны. Предлагайте пожалуйста свои варианты оплаты/доставки – мы с радостью рассмотрим Ваши предложения!
Видео отправки:
Отправка шести двигателей от 10.01.2020 г. ТК “ПЭК”
Отправка 3-х двигателей ТК “ПЭК” от 13.12.2019 г.
Двигатель Ока
Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями.
Исходя из технических требований и задания, выдвинутого конструкторам, весь автомобиль и в частности силовой агрегат, должен был быть выполнен из широко распространенных комплектующих изделий, иметь возможность выполнять техническое обслуживание и ремонт своими руками без привлечения квалифицированных услуг сертифицированной станции технического обслуживания.
История развития семейства автомобилей Ока видела применение различных силовых агрегатов. Изначально при «прототипировании» на автомобиль был установлен оригинальный мотор Daihatsu Cuore серии AB, имевший 2 цилиндра и развивавший мощность 26-30 л.с. Было изготовлено несколько первых автомобилей для проведения испытаний.
Несмотря на то, что конструкция двигателя была полностью отработана конструкторами Toyota, данный мотор не был скопирован советскими конструкторами, так как при анализе конструкции выявились повышенные требования к качеству изготовления деталей и сборки самого мотора.
Кроме того, установка такого силового агрегата потребовала бы полностью создать производство двигателей с «0», что повлияло бы на конечную стоимость автомобиля и сроки выхода авто в серию.
К моменту утверждения концепции «молодежного» или «народного» автомобиля на конвейер тольяттинского автозавода был поставлен автомобиль ВАЗ 2108, что и определило судьбу силового агрегата для малышки.
К 1979 году конструкторы силовых агрегатов ВАЗа полностью отработали двигатель 2108 и уже были готовы перейти к смене линейки 1,1 л экспортных двигателей ВАЗ 2108-1 на 1300 кубовый мотор 2108, который шел на внутренний рынок. Поэтому было принято решение разрабатывать свой 2-х цилиндровый мотор на базе нового силового агрегата, который составлял основу производственной линейки ВАЗа.
Двигатель ВАЗ 1111
Двигатель Оки объемом 650 куб.см. получился из половинки силового агрегата 2108. Выбор именно половины уже разработанного блока и самого двигателя обуславливался стоимостью разработки оснастки для изготовления 2-х цилиндрового двигателя. Особенностью конструкции этой рядной бензиновой двойки является верхнерасположенный распределительный вал, который управляет работой четырех клапанов — по 2 на каждый цилиндр.
Рабочий процесс в двигателе происходит за два оборота коленчатого вала, что обуславливает наличие вибраций при работе ДВС. Для компенсации дисбаланса установлены два уравновешивающих вала, гасящих вибрацию. Мощность движка составляет 29 л.с. Максимальный крутящий момент составляет 44,1Нм, который достигается при 3400 об/мин.
Система снабжения топливом выполнена по стандарту Евро-0 на базе карбюратора. Топливный насос имеет механический привод от агрегатов двигателя.
Масляная система выполнена аналогично оригинальному 2108 с применением шестеренчатого насоса. Забор масла производится из картера и направляется по внутренним каналам непосредственно к трущимся парам распределительного и коленчатого валов.
Стенки цилиндров смазываются масляным туманом, образовывающимся при вращении коленчатого вала. Штоки клапанов и детали механизма газорапределения за исключением собственно распредвала смазываются самотеком.
Двигатель ВАЗ 11113
Двигатель Ока 11113 (ВАЗ 11113) появился в процессе доработки силового агрегата ВАЗ 2108 и доведения его рабочего объема до 1500 л.с. Опять же использовалось половинчатое решение. Блоки двигателей и 650 и 750 кубового объема внешне были абсолютно идентичны. Изменения коснулись диаметра поршня, который был увеличен с 76 до 81 мм. Блок двигателя был изменен по внутренней конструкции.
Были утончены перегородки между цилиндрами и устранен дополнительный контур охлаждения камеры сгорания. Силовой агрегат стал более высоконагруженным в температурной части. Этот недостаток на первых этапах приводил к заклиниванию поршней, образованию задиров на стенках цилиндрах и прочих неисправностей, возникающих по причине недостаточного охлаждения.
За счет выполнения доработок мотор 11113 стал более мощным и выдавал уже 35 л.с. и 52 Нм тяги. Двигатель остался карбюраторным и соответствовал экологическим требованиям Евро-0.
Основные неисправности
К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.
Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .
Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента. Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать.
Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.
При возникновении неисправности на трассе достаточно положить смоченную тряпку на корпус насоса. Этого будет достаточно для того, чтобы доехать до места базирования и выполнить замену диафрагмы.
Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.
Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.
Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.
Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.
ТО двигателей Ока
Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.
По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.
При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.
Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.
Каждые 30 000 км требуется обязательная регулировка клапанов. Но по факту регулировка зазоров производится по техническому состоянию с контролем на данном пробеге.
К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.
На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.
Тюнинг и доработка двигателей Ока
Тюнинг двигателя Ока не представляет практического смысла в условиях обыкновенной эксплуатации. Повышение мощности и крутящего момента при перепрошивке блоков ЭСУД может дать прирост до 10% лошадиных сил, что при мощности около 30 л.с. будет не особо целесообразным.
В качестве гаражных доработок тюнинг двигателя Ока выполняется установкой инжектора от ВАЗ 21083i, но стоимость доработки может быть сравнима с установкой китайского литрового двигателя TJ376QE FAW (Daihatsu), который монтировался на автомобиль серпуховского производства СеАЗ Ока 11116-02 в 2007-08 гг.
Прочие мелкосерийные силовые агрегаты Ока
Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.
В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.
Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.
Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.
В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.
Спортивный вариант Оки использует двигатель от Приоры.
Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.
Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.
Какой двигатель для «Оки» можно установить
Модель Ваз-1111 «Ока» изначально проектировалась в качестве доступного бюджетного авто для начинающих водителей и людей с инвалидностью. Главной задачей конструкторов стал выпуск такого транспортного средства, которое владелец сможет обслуживать самостоятельно, то есть без обращения на СТО. По этой причине силовой агрегат и другие узлы были выполнены из массовых и полностью доступных комплектующих.
В этой статье мы намерены поговорить о том, какие ДВС устанавливались на Ваз-1111, в чем особенности силовых установок для данной модели, а также на что можно заменить штатный двигатель Ока при необходимости такой доработки автомобиля.
Двигатели Ваз «Ока»
Сразу отметим, модель Ока в разное время получала разные силовые установки. На этапе разработок авто планировали оснастить японским двигателем, который был предназначен для субкомпактов Daihatsu. Данный силовой агрегат 2-х цилиндровый, мощность около 30 л.с. Немного позже с таким мотором появились первые предсерийные версии Оки, рассчитанные для тестов и испытаний.
- Хотя двигатель был проверен и «обкатан» инженерами Toyota, отечественные конструкторы удачно скопировать его не смогли. Дело в том, что основным препятствием стали высокие требования к качеству изготовления деталей, а также последующей сборки самого ДВС.
Также автозавод не стремился запускать производство абсолютно нового двигателя, что неизбежно повлияло бы на конечную цену Оки и отодвинуло бы сроки начала серийного выпуска автомобиля. Результат — японский двигатель так и не попал под капот компакта.
Указанный двигатель Ока имеет рабочий объем 650 «кубиков» и фактически является половиной двигателя ВАЗ 2108. Такой подход позволил избежать расходов на разработки нового блока и ГРМ для малокубатурного мотора. Итак, двигатель рядный, бензиновый, двухцилиндровый, с верхним расположением распредвала и 2 клапанами на цилиндр.
Примечательно то, что рабочий процесс реализован за 2 оборота коленвала, то есть такой двигатель достаточно сильно вибронагружен. Чтобы компенсировать этот недостаток, в конструкцию внедрены целых 2 уравновешивающих вала для уменьшения вибраций.
Мощность такого агрегата составляет почти 30 л.с., моментная характеристика 44.1 Нм при 3400 об/мин. Мотор карбюраторный, топливный насос с механическим приводом.
- Далее появился мотор ВАЗ 11113. Появление этой версии обусловлено тем, что «основу», то есть базовый двигатель на ВАЗ 2108 доработали и увеличили объем до 1.5 литра. При этом для Оки снова использовали половину нового ДВС, что привело к увеличению объема малолитражки до 750 «кубиков». Также изменился и диаметр поршня (с 76 до 81 мм), блок двигателя и т.д.
Примечательно то, что этот мотор хоть и стал более современным и мощным, выдавая 35 л.с. и 52 «ньютона» крутящего момента, у него также возникли проблемы с охлаждением. После появления первых версий поршни могло заклинить от перегрева, на стенках цилиндров появлялись задиры и т.д.
Основные неисправности двигателей Ваз «Ока»
Что касается частых проблем как первой, так и второй версии (на 650 и 750 «кубиков»), следует выделить вибрацию и уровень шума. При этом шум является нормой, особенно на холодном моторе при прогреве. Также шумит клапанный механизм, особенно если тепловые зазоры клапанов не отрегулированы.
Идем далее. На таких моторах нередко прогорает прокладка ГБЦ. Дело как в качестве самих прокладок, так и в неправильной затяжке головки при ремонте двигателя. Еще встречается проблема с запуском горячего 750-кубового ДВС, которая напрямую связана с диафрагмой топливного насоса и особенностями компоновки подкапотного пространства.
Еще на этих двигателях отмечается то, что пропадает искра зажигания. Причина — бесконтактная схема с катушкой зажигания, при этом расположение катушки выполнено так, что при езде по лужам туда может попасть вода.
Что касается системы охлаждения, из строя часто выходит помпа, возникает перегрев двигателя. Не блещет надежностью и термостат. Также возможны отказы температурных и других датчиков по причине их низкого качества и плохой сборки, когда датчики ненадежно закреплены на двигателе.
Тюнинг двигателя «Ока» и свап
Существует группа автолюбителей, для которых модель Ока благодаря ряду особенностей представляет особый интерес в плане тюнинга. Так как эта машина маленькая и легкая, при этом имеет слабый двигатель, не удивительно, что увеличение мощности такого мотора становится вопросом номер один.
Не трудно догадаться, что куда более эффективным решением в данном случае будет свап, то есть полная замена ДВС, а не попытка увеличить мощность имеющейся заводской версии. Чтобы понять, какой двигатель можно поставить на Оку, нужно проанализировать информацию о тех агрегатах, которые ставились на данную модель, но по тем или иным причинам в серию так и не попали.
Когда автопроизводство в России переживало кризис и АвтоВАЗ отказался выпускать моторы для Оки, для сохранения производства и соответствия двигателей экологическим требованиям на эту модель предпринимались попытки ставить агрегаты других производителей. В 2004 году была выпущена пробная партия из 15 машин с двигателем от Hyundai Atos, также на модель ставились украинские двигатели МеМЗ 245 и МеМЗ 247.1
В качестве итога отметим, что как и в случае с дизельной Нивой, автомобиль Ока также при желании можно оснастить другим мотором. Самым легким путем будет поставить такой мотор, который в качестве пробной версии уже устанавливал на данную модель сам производитель.
Если же говорить о настоящем свопе и установке такого ДВС, который на этой модели никогда не стоял, на практике на Оку хорошо подходят компактные 3-х цилиндровые дизельные двигатели Volkswagen. Еще в единичных экземплярах тюнеры устанавливали МеМЗ 245 или МеМЗ 247.1, после чего этот двигатель получал дополнительный турбонаддув.
Установка дизельного двигателя на внедорожник Нива вместо бензинового. Что нужно знать при замене родного двигателя Нивы, подходящие дизельные моторы и КПП.
Преимущества установки дизельного силового агрегата вместо бензина или ГБО. Выбор подходящего дизеля для ГАЗели и УАЗ (UAZ) на замену бензиновому мотору.
Линейка двигателей на Лада Икс Рей, доступные силовые агрегаты. Особенности и эксплуатационные показатели моторов на Lada Хray, инновации, надежность.
Рестайлинговый Фольксваген Поло седан с новым двигателем. Главные особенности нового мотора российской сборки CFN Е211 на Polo Sedan из Калуги.
Лада Веста: какое масло лучше заливать в двигатель данного автомобиля и как правильно выбрать смазочную жидкость. Рекомендации, полезные советы.
Тюнинг мотора Лада Веста, доступные способы увеличения мощности и улучшения характеристик силового агрегата Весты. Чип-тюнинг Лада Веста, что нужно знать.
Источники:
http://www.k-power.ru/1-K-POWER/Primer-OKA-FuelInjectionSystem.htm
http://avtodvigateli.com/marki/oka.html
http://regiontehsnab.ru/product/dvigatel-na-avtomobil-vaz-11113-oka/
http://avtodvigateli.com/marki/oka.html
http://krutimotor.ru/dvigatel-na-vaz-oka/
