Датчик давления масла шеви нива

Датчик давления масла Chevrolet Niva

Для нормальной работы давление масла в двигателе Шевроле Нива на холостых оборотах должно быть не менее 0,05 Мпа. Если уровень масла недостаточный, то узлы и механизмы цилиндропоршневой группы и ГРМ испытывают повышенную нагрузку, быстро выходят из строя.

В этом случае на приборной панели срабатывает контрольная лампочка, сигнал на которую идёт от датчика давления масла через блок-контроллер ЭСУД. Основные причины срабатывания:

• Уровень масла ниже нормы
• Обрыв электрической цепи между датчиком и индикатором
• Сбой работы масляного насоса
• Нарушена регулировка подшипников коленчатого вала
• Выход из строя датчика

При загорании контрольной лампочки следует заглушить двигатель и проверить уровень масла маслосъёмным щупом.

Во время проверки необходимо внимательно осмотреть нижнюю часть картера агрегата, масляные магистрали, насос и фильтр на предмет протечек. Если видимых подтёков не наблюдается, то масло доливают до нормы (средняя риска на щупе) и прогревают на холостых оборотах. В случае исправности системы контрольная лампочка должна погаснуть. Если индикатор продолжает гореть, замеряют давление масла с помощью механического манометра.

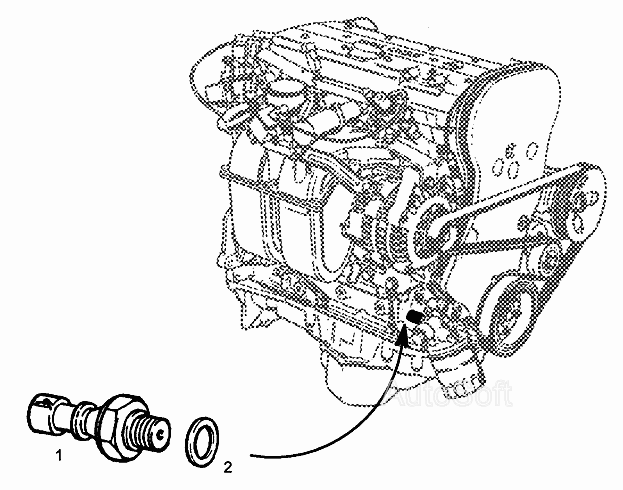

Датчик аварийного давления масла закреплён на штуцере, который идёт от нижней магистрали подачи масла в сторону натяжителя ремня привода ГРМ. Его нужно снять, выкрутив из наконечника штуцера, и установить манометр (стандартная резьбовое соединение должно совпасть).

Далее запускают двигатель и держат 5-7 минут на холостых оборотах при 2000 об/мин. Показатель давления не более 0,05 Мпа говорит о нормальной работе системы. Это значит, что нарушение в электрической цепи, либо датчик неисправен.

Проверить электрическую цепь на участке от датчика до контрольной лампочки можно при помощи дополнительных проводов с зажимами и контрольного светодиода (тестера). Для проверки используют «массу» автомобиля – один провод на заземление датчика, другой на аккумуляторную батарею. Если светодиод загорается, то цепь исправна.

Причина падения давления масла в системе может быть вызвана серьёзными проблемами с клапанами, фильтром или некорректной работе ГРМ. Эксплуатация двигателя с такими симптомами недопустима.

В этом случае делают полную диагностику двигателя. Неисправный датчик можно заменить своими руками.

Замена датчика давления масла

Для установки нового датчика понадобится следующий инструмент и расходники: два ключа на «21», рожковый на «22» с переходником, резиновый защитный колпачок, уплотнительное кольцо и колодку (обычно входит в комплект), клемма провода на контакт датчика. Перед заменой необходимо снять клемму «минус» с аккумуляторной батареи. Порядок работы:

1. Снять резиновый защитный колпачок с верхней части датчика и отсоединить выводы клемм проводки.
2. Открутить датчик от штуцера ключом «21», осторожно удерживая наконечник штуцера ключом того же размера.
3. Снять датчик.
4. На соединении датчика со штуцером установлены уплотнительное кольцо и металлическая шайба, которые необходимо заменить в случае их износа. Новый датчик устанавливается в обратной последовательности.

Рекомендации к выбору

Датчик аварийного давления масла выбирают по типу двигателя. Шевроле Нива второго поколения (2007 – наст. вр.) комплектуется бензиновым агрегатом модели Z 18 XE, мощностью в 125 л.с. и объёмом двигателя 1.8 литра. Грамотный выбор – это поиск детали по VIN автомобиля, где заложены все технические характеристики двигателя в зависимости от года выпуска. При таком способе вероятность ошибиться и приобрести неподходящую запчасть к автомобилю сводиться к нулю.

Среди производителей комплектующих для авто можно подобрать многие европейские бренды, поставляющие детали к агрегату Z 18 XE: Era (Италия), Bosch (Германия), JP Group (Дания). Цена на брендовые аналоги может быть в три-четыре раза выше оригинальных, сделанных в России. Например, стоимость датчика давления масла для Нивы типа ММ393, артикул 2106-3829010, произведённого в России, будет всего 120 рублей. Аналог, произведённый в Германии, стоит уже 520 рублей. При подборе важно не покупать контрафактный датчик из Китая, если информация о производителе отсутствует. В любом случае выбор остаётся за автовладельцем.

Специалисты советуют также обращать внимание на дату производства нового датчика. Если он хранился на складе более пяти лет, то приобретать такой не следует. В конструкции устройства есть специальная мембрана, которая отвечает за перемещение толкателя. Во время работы при повышающемся давлении масла, мембрана должна растягиваться – она должна быть чувствительна к перепадам температур. Долгое хранение может вызвать «закисание» контактов нихромовой нити и такой датчик скоро выйдет из строя.

Замена датчика падения давления масла Нива Шевроле

Не спешите сразу проверять уровень масла в двигателе — дайте ему стечь в масляный картер, это займет две-три минуты. За это время внимательно осмотрите двигатель — нет ли на нем свежих подтеков масла?

Обратите внимание на масляный фильтр Нивы Шевроле. Масло может подтекать из-под резиновой прокладки фильтра, если она повреждена или фильтр слабо затянут.

Запустите двигатель и плавно увеличивайте обороты двигателя. При избыточном давлении в бензиновых двигателях 1,2—1,6 бар и 0,75—1,05 бар для дизельных двигателей, светодиод должен погаснуть.

В противном случае датчик давления масла неисправен. Меньшее давление масла указывает на износ подшипников коленчатого вала. Продолжите дальнейшее увеличение оборотов двигателя.

При этом давление масла не должно превышать 7,0 бар. В противном случае вышел из строя перепускной клапан и необходимо заменить крышку масляного насоса с перепускным клапаном.

Давление масла Нива Шевроле

Цена на брендовые аналоги может быть в три-четыре раза выше оригинальных, сделанных в России. Например, стоимость датчика давления масла для Нивы типа ММ, артикулпроизведённого в России, будет всего рублей.

Аналог, произведённый в Германии, стоит уже рублей. При подборе важно не покупать контрафактный датчик из Китая, если информация о производителе отсутствует.

В любом случае выбор остаётся за автовладельцем. Специалисты советуют также обращать внимание на дату производства нового датчика.

Примерил, как будет выглядеть датчик, вставленный без оправки: Срезаем лишнее и вырезаем прорезь под язычок показометра: Кстати, вставляется весьма туго, я брызгал WD Получилось близко к ключу зажигания, но не мешает его повороту. Немного неудобно вставлять-вынимать ключ, но привыкнуть.

Если не понравится — спилю немного верхнюю часть оправки. Подрезаем оправку по месту, чтобы индикатор сидел как можно глубже Подгонка по месту Крепил я индикатор родной планкой, перевёрнутой наоборот, по другому никак.

Снятие и замена датчика давления масла на Chevrolet Niva

А что бы контакты не коротнули — подмотал изолентой. Сфоткал как это выглядит, чтобы было понятно: Так он будет крепиться изнутри Теперь подключение к бортсети. Снимаем панель приборов.

От показометра идут следующие провода: Излишки провода отрезал, на конец в капоте припаял хвостик с клеммой “мама” и надетым резиновым чехольчиком.

Датчик давления масла нива шевроле где находится

2.7.8. Проверка давления масла и датчика давления масла

Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла

3 – провод заземления манометра

Если при работе двигателя загорается контрольная лампа давления масла и раздается звуковой сигнал, это может быть вызвано следующими причинами:

– уровень масла ниже нормы;
– наличие неисправности в электрической цепи датчика давления и контрольной лампы;
– неудовлетворительная работа масляного насоса;
– слишком большой зазор в подшипниках коленчатого вала.

При загорании контрольной лампочки давления масла на работающем двигателе немедленно выключите двигатель. Используя щуп для измерения уровня моторного масла, проверьте уровень масла и при необходимости, доведите его до нормы. Запустите двигатель на оборотах холостого хода и проверьте, что контрольная лампа давления масла больше не горит. В этом случае можно продолжить движение.

Если уровень моторного масла в норме, а контрольная лампочка давления масла горит, не продолжайте движение самостоятельно, а отбуксируйте автомобиль в мастерскую для проверки давления масла.

Если давление масла в норме, проверьте датчик давления масла и электричес кую цепь датчика.

Для проверки давления масла и датчика давления масла необходимо использовать специальный манометр, в который можно ввинтить датчик давления масла.

Замена датчика контрольной лампы недостаточного давления масла Нива Шевроле

Датчик контрольной лампы недостаточного давления масла закреплен на штуцере, который проходит через отверстие нижнего наконечника трубки подачи масла к натяжителю
цепи привода ГРМ. Штуцер ввернут в резьбовое отверстие масляной магистрали двигателя, расположенное слева на блоке цилиндров, в задней его части. Снимаем экран двигателя. Снимаем резиновый защитный колпачок с датчика.

Снятие трубки подвода масла к гидравлическому натяжителю цепи привода ГРМ Нива Шевроле

Трубку подвода масла к натяжителю цепи снимаем для замены при ее повреждении, а также при демонтаже маслоотделителя системы вентиляции картера. Выворачиваем из корпуса натяжителя болт-штуцер трубки (см. «Снятие гидравлического натяжителя цепи привода ГРМ», с. 100), а из штуцера трубки — датчик лампы недостаточного давления масла (см. «Замена датчика контрольной лампы недостаточного давления масла», с. 100).

Накидным ключом «на 21» отворачиваем штуцер трубки, удерживая наконечник трубки за шестигранник ключом «на 24».

. и снимаем штуцер с уплотнительными медными шайбами.

и болт крепления держателя трубки к кронштейну генератора.

Снимаем трубку подвода масла к гидравлическому натяжителю цепи привода ГРМ. При установке трубки сначала пропускаем через отверстие в ее наконечнике болт-штуцер и от руки вворачиваем его в корпус натяжителя, затем аналогично — штуцер в блок цилиндров. Окончательно затягиваем штуцеры после крепления держателей трубки.

Какой объём масла в движке на Нива Chevrolet: сколько л. брать?

«Товарищ, проси полного налива» — именитый русский девиз, правда, он не касался моторного масла. Касаемо автомобиля Нива Chevrolet, объем масла в движке должен держаться только в границах нормы и кропотливо контролироваться. При мельчайших утечках и малых недоливах шофер должен принимать критические меры. Нормативы, объёмы и допустимые расходы моторного масла для Нивы Chevrolet разглядим в ближайшее время.

Сколько масла должно быть в двигателе Нива Шевроле

Ёмкости в 4 литра для смены масла в движке должно хватить

Так же как и кто обладатель автомобиля, те, кто ездит на Ниве, неоспоримо обязаны быть принимать нормативные данные с завода-изготовителя.

В руководстве по эксплуатации 1,7-литрового мотора ВАЗ-21213 чётко прописан наибольший объем моторного масла — 3,75 л. При этом нужно учитывать, что около 250 мл постоянно остаётся в масляном фильтре.

Следовательно, если не менять фильтр, то полный объём масла в этом двигателе составит около трёх с половиной литров.

Если будут поломки в двигателе, то объём масла вырастет.

Читайте так же

Стоит учесть, что это полный объём масла, а если при замене в ёмкость смазки вытекло больше, есть повод задуматься о серьёзных неисправностях. При проверке уровня масла щупом также стоит учитывать, что объем масла между насечкой «минимум» и «максимум» составит от 800 до 950 мл.

Какой расход масла считается нормативным?

Расход масла у обкатанного двигателя, если верить заводским нормам, составляет 500 мл на тысячу километров пробега.

Указатель давления масла на Нива Шевроле

На следующем ролике показано сравнение манометра и указателя давления масла

Пропало давление масла в ГБЦ нива 2131.

Лампочка аварийного давления масла гасла при запуске двс, но двигатель скрипел. Сначала подумал на подшипн.

Замер расхода масла двигателем желательно проводить на том же месте, где в прошлый раз заливалось масло.

Для сравнения — у старых автомобилей ВАЗ любой модели норма расхода масла была 0,4 л. на 1000 км. Как правило, после правильной обкатки двигателя расход масла падает до 300-350 мл. Правда, это в том случае, когда нет видимых течей и масло не попадает в камеру сгорания, нет сизого дыма.

Защитный пыльник картера может скрывать подтёки масла с двигателя.

Читайте так же

При этом надо учесть, что у Нива Шевроле установлен защитный пыльник картера со слоем противошумного материала, поэтому при наличии течи, масло может запросто впитываться в материал и течь невооружённым глазом установить не удастся.

И ещё — все замеры уровня масла нужно делать правильно, тогда показания по расходу будут максимально объективными.

Следовательно, 3,75 л. — это как раз середина между двумя насечками на щупе, это и есть нормальный уровень смазки.

Какое масло заливают в Ниву с завода

Согласно данным Закрытого Акционерного Общества «Джи-Эм АвтоВАЗ», на конвейере в двигатель заливают исключительно полусинтетическое моторное масло по стандарту SAE 5w-30 (по стандарту АРI — SL/SF ), не указывая производителя смазки.

Завод-изготовитель рекомендует моторное масло PETRO-CANADA SUPREME

При этом для долива на первом ТО Дженерал Моторз рекомендует использовать полусинтетические масла PETRO-CANADA SUPREME с вязкостными характеристиками 5w-30 или 5w-40. Кроме этого допускается использовать масло Champion Active Defence 10W-40 SN.

Регламенты замены масла и нормы расхода

Компания Дженерал Моторз рекомендует проводить замену масла на Шевроле Нива не реже, чем один раз в 15 000 км.

Учитывая сложные дорожные условия, неважное качество горюче-смазочных материалов в регионах и сильный разброс по качеству воздушных и масляных фильтров, специалисты рекомендуют проводить замену вдвое чаще — один раз на 6–7 тысяч пробега. Это гарантия того, что ресурс двигателя не пострадает от качества ГСМ и расходных материалов.

Пусть ваш двигатель работает долго и экономно и добрых всем дорог!

Давление масла Нива Шевроле

В комбинации приборов Шеви Нива есть сигнальная лампа аварийного падения давления масла в двигателе 18 . Для надежной работы двигателя необходимо, чтобы в системе смазки двигателя постоянно обеспечивалось достаточно высокое давление.

Если при работающем двигателе загорается сигнальная лампа падения давления масла и продолжает гореть при повышенной частоте вращения, это тревожный признак. Нужно без промедления остановиться, остановить двигатель и выяснить причину. Дальнейшая работа двигателя при пониженном давлении масла может привести к серьезной его поломке и большим финансовым затратам на ремонт.

Как проверить работу системы смазки двигателя Нива Шевроле

Откройте капот. Не спешите сразу проверять уровень масла в двигателе – дайте ему стечь в масляный картер, это займет две-три минуты. За это время внимательно осмотрите двигатель – нет ли на нем свежих подтеков масла?

Загляните под переднюю часть автомобиля – не пробит ли масляный поддон двигателя Нивы, нет ли там течи?

Обратите внимание на масляный фильтр Нивы Шевроле. Масло может подтекать из-под резиновой прокладки фильтра, если она повреждена или фильтр слабо затянут. Иногда бывает достаточно немного довернуть его по часовой стрелке

Выньте масляный щуп, протрите его чистой тряпкой и вставьте на место. Еще раз достаньте щуп и проверьте уровень масла. Уровень должен находиться между метками «MIN» и «MAX», если уровень масла ниже метки «MIN», долейте масло до нормы

Запустите двигатель. Если при нормальном уровне лампа давления масла погасла, можно продолжать движение. Если лампа все равно горит, проверьте исправность датчика давления масла Нива Шевроле. Для этого отверните штатный датчик давления масла и установите на его место механический манометр. Если давление масла при нормальной частоте вращения холостого хода более 0,06 МПа (0,65 кгс/см 3 ) и увеличивается с ростом оборотов, неисправен датчик или его электрическая цепь. Если после устранения всех видимых причин давление масла в двигателе недостаточно (горит лампа падения давления масла), требуется диагностика и ремонт двигателя.

Почему нет давления масла в двигателе Нивы Шевроле. Как решить проблему

Может случиться такое, что во время движение на автомобиле Нива Шевроле пропало давление масла в двигателе, в такой ситуации следует немедленно остановить автомобиль и заглушить двигатель. Так как если загорелась сигнальная лампочка, предупреждающая вас о данной проблеме то заводить двигатель ни в коем случае нельзя не говоря уже о том чтобы ездить, это касается также случаев, когда предупреждение вспыхивает с определенной периодичностью, и если продолжать движение последствия могут быть критичные.

Причины

Если появилось низкое давление масла в двигателе причин этого, могут быть следующие:

• Необходимо поменять смазку. Возможно, она потеряла свои свойства и стала очень жидкой
• Произошло засорение фильтра
• Имеются неполадки в масляном насосе
• Вышел из строя редукционный клапан
• Подшипники скольжения коленчатого вала имеются небольшие зазоры и возможно, они стали больше допустимого значения
• Появились зазоры больше положенного, между шейками распредвала и его постелью
• Неисправна проводка или есть проблемы с датчиком давления

Если смазка не менялась вовремя, это могло привести к снижению ее вязкости, и поэтому шестеренчатый насос, который перекачивает масло, не смог создать необходимое давление, что привело к появлению предупреждающего сигнала на приборной панели, и чтобы этого не допустить масло необходимо менять каждые десять тысяч километров. Происходит полный или частичный отказ работы одного из цилиндров, происходит накопление топливной смеси в цилиндре, и по их стенкам происходит попадание его в масло, и чем износ поршневой группы больше, тем интенсивней будет, происходит попадания горючей смеси в масло. И если вместе с этим произойдет попадание охлаждающей жидкости в систему, то ремонта двигателя не избежать.

Очень редко причиной появления ошибки может быть засоренный фильтр, так как происходит интенсивный процесс износа деталей, в двигателе. Например, если отлетит башмак успокоителя цепи, и начнет биться о головку цилиндра, появится шум и цепь начнет пробивать в корпусе канавку, и вся стружка начнет оседать в фильтре.

Если автовладелец не обеспечивает достаточный уход автомобиля, то это может привести к засорению сетки маслоприемника. Появление всех остальных причин перечисленных выше, относятся уже более серьезным не исправностям и чтобы их устранить нужно, разбирать двигатель.

Проверка системы

Но прежде чем прибегать к каким либо действиям следует проверить всю систему смазки, на Ниве Шевроле это можно сделать следующим образом:

1. Заглушаем автомобиль, открываем капот, ждем пару минут, пока немного остынет двигатель и масло стечет в картер
2. Проверяем, в каком состоянии находится масляный картер, если имеется пробоина и наблюдается течь, ее желательно заделать на время пока недоедите до места ремонта, сделать это можно при помощи, деревянной пробки или куска тряпки.
3. Смотрим, не подтекает ли масло в районе масленого фильтра из-под прокладки, это может быть по причине слабо затянутого фильтра или повреждение самой прокладки.
4. Проверти при помощи щупа уровень масла, он должен находиться посредине между отметками MIN и MAX, если он ниже нормы следует долить масло

Если после проделанных действий ошибка на приборной панели горит, проверти, исправен ли сам датчик давления масла.

Проверить его можно выкрутив датчик и на его место установить механический манометр, заведите двигатель и на холостых оборотах посмотрите показатели, если они более 0.05 Мпа, и продолжают увеличиваться, то проблема скорей всего в самом датчике, или в электрической цепи. Если все видимые проблемы вы устранили, а лампочка все равно горит, то нужно уже проводить полную диагностику двигателя, и уже найдя реальную причину ошибки приступать к ремонту. Ни в коем случае не продолжайте движение до места ремонта на неисправном автомобиле, воспользуйтесь услугами эвакуатора.
