Рулевая колонка от приоры на ниву

Рулевая колонка от приоры на ниву

Как известно всем нивоводам, посадка за рулем Нивы далека от оптимальной. Мне, вот, из-за длинных ног, приходится далеко отодвигать сиденье, но при этом рук не хватает. Приходится ставить спинку гораздо вертикальнее, чем хотелось бы. И штаны на внутренней стороне бедер в районе коленей постоянно пачкались от близкого «соседства» с рулем.

Поэтому я решил «вкрячить» регулируемую рулевую колонку от ВАЗ-2115.

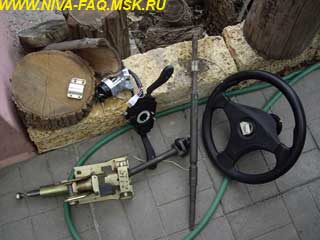

Для этого приобреталось вот это:

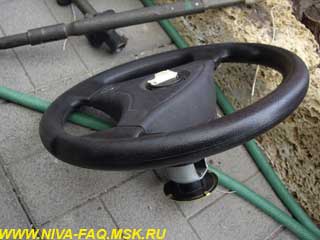

Рулевое колесо с длинной ступицей — мне кажется что Турция, но продавец утверждал, что такие сейчас ставят на классику. Не знаю.

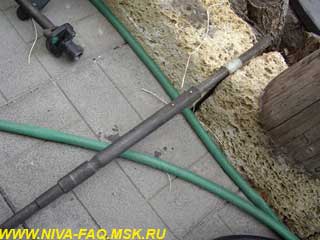

Вал телескопический от Вектра А, но можно использовать и от 21213. Я боялся, что не все получится, поэтому оригинальные детали не трогал, чтобы в случае неудачи, можно было вернуть всё на место и доехать домой (все делалось у друга на другом конце города)

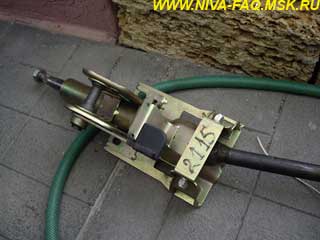

Ну и собственно сама рулевая колонка:

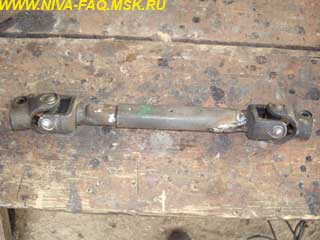

Также пришлось купить маленький рулевой карданный вал старого образца от 2121.

После того, как разобрал старую рулевую колонку и примерил новую на её место, сразу стало ясно, что без сварки не обойтись:
— отверстия под крепеж на 2115 уже сантиметров на 4;
— поверху на новой колонке имеется полукруглая подштамповка, которая упирается в торпеду и не дает нормально прикрутить колонку.

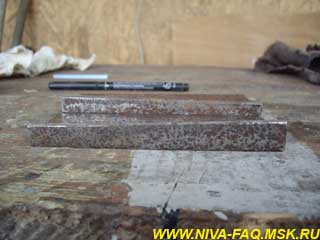

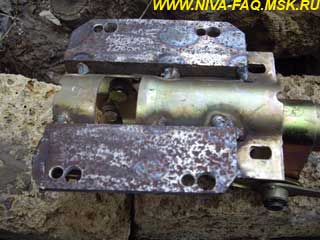

Решили с помощью г-образных кронштейнов, изготовленных из 50-го уголка, соорудить новые крепления, не особо уродуя оригинальную конструкцию:

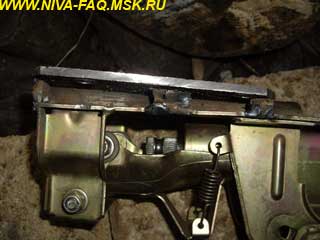

В итоге — площадка крепления стала на уровень верхней точки полукруглой подштамповки. Также реализована возможность немного передвинуть колонку к себе (что и пришлось потом сделать в итоге, потому что очень трудно сразу определить, как тебе будет удобнее, особенно держа все это «хозяйство» на весу):

Да, еще один момент — на той стороне рулевой колонки, что обращена к «рулевой машинке», имеется утолщение подштамповки, поэтому кронштейны изготавливались так, чтобы компенсировать этот нюанс. В итоге получилось так:

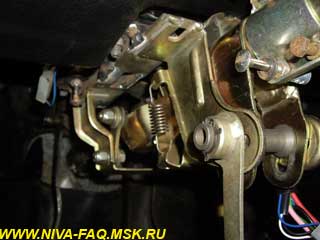

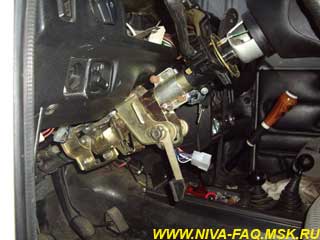

Установил колонку на штатные места: спереди две шпильки М8, а сзади два резьбовых отверстия под М6.

Рулевая колонка от 2115 имеет две степени свободы: вверх-вниз и вперед-назад:

Но почему-то наладить нормальные шлицевые «карданчики» на просторах СНГ не в силах, поэтому на ВАЗе не реализуют возможность полной регулировки, «кастрированно» оставляя только вариант «вверх-вниз». Мне же хотелось получить возможность тянуть руль и «на себя».

Этого можно добиться только одним путем: рулевой «карданчик» должен быть телескопическим.

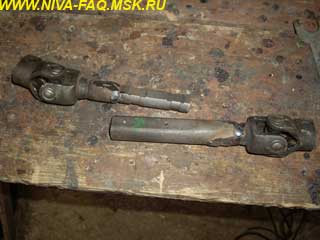

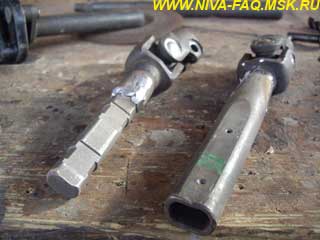

Я его изготовил из трех частей: нижний карданчик со шлицевой от 2121, верхний — от 2115, а телескопическая средняя часть — от Вектры А. Этот вариант самый бюджетный, так как хороший «телескоп» стоит приличных денег (обычно он берется с иномарок). Но он имеет и большой недостаток: поскольку в Вектре этот вал выполняет только функцию травмобезопасности при аварии, то двигается он очень туго — руками не сдвинешь. Меня это, в принципе устраивает, так как позволило мне один раз с «монтажкой» настроить длину, и потом я уже этот параметр не трогал. При необходимости, возможна регулировка и под другого водителя. Но тому, кто хочет двигать руль постоянно, нужно озаботится «телескопом» настоящим и легко перемещающимся:

Вал рулевой колонки установлен в шарикоподшипниках по скользящей посадке, и при перемещениях колонки двигается в подшипниках. Снизу он закреплен от перемещения пластиковой втулкой, поверх которой установлен шарнир кардана. А вот сверху, у руля, его не закрепили ничем. Я согнул кольцо из 3 мм электрода и прихватил его сваркой возле верхнего подшипника. теперь вал перемещается строго с колонкой, а изменение расстояния регулирует «телескоп».

Последующая сборка несложна. В начале прикручивается «карданчик» внизу у рулевой машинки, потом он прикручивается к рулевой колонке, а затем уже она сама устанавливается на свое место:

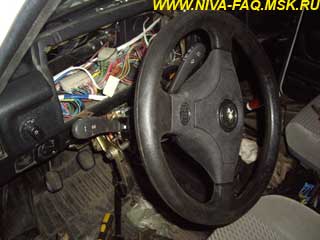

В комплекте устанавливался замок зажигания от 2110 и подрулевые переключатели от Шнивы. Если первый подошел, как тут и стоял, то подрулевые переключатели от Шнивы стали очень далеко от руля, и сильно близко к козырьку приборки. Настолько близко, что включить правый «поворот» — проблематично. Поэтому заменим их на «восьмерочные», и будет мне «СЧАСТЬЕ». Все подключения, ессно, как в FAQe.

Интересный момент:
1. Поскольку рулевой вал на Нивах смещен вправо относительно крепления «очков», а на рулевой колонке 2115 он посредине, то в итоге руль сместился на 5 см влево, что привело к более удобному расположению рук.
2. Рулевой вал 2115 установлен в подшипниках качения, поэтому его вращать легче, и при замене руля на меньший по диаметру усилие субъективно не изменилось, а точность управления — повысилась.

Читать еще:  Чем проклеить панель ваз 2109

Оригинальные компоненты «рулевого» находились в отличном состоянии и не требовали замены. Все изменения проводились по «желанию», просто от маньячества.

От Ведущего FAQ.

В форуме прозвучало очень правильное замечание knv2120: внесение самостоятельных изменений в конструкцию рулевого управления и тормозной системы противозаконно и будет безусловным поводом в отказе выдачи талона ГТО.

Рулевая колонка от приоры на ниву

Этот товар выбрали 53 покупателя

Сегодня основное внимание при производстве автомобилей уделяется вопросам безопасности движения и управления автомобилем. Бурная электронизация современного автомобиля позволила внедрить новые узлы и системы для реализации вышеуказанной задачи. Ярким примером тому служит электроусилитель руля. Основной сложностью при их производстве является создание и освоение в серийном производстве калужского редуктора.
Так как электроусилители на автомобили Лада Нива 4х4 временно или навсегда сняты с производства, интернет-магазин MotorRing предлагает Вам альтернативу в виде ЭУРа от автомобиля Лада Приора с полным комплектом установки. Данный комплект устанавливается в штатные места без каких-либо доработок. В комплекте идет все необходимое для установки. Установка данного ЭУРа может быть произведена в любом установочном центре, либо самостоятельно автовладельцем, мы не обязываем производить установку в сертифицированных установочных центрах. Главный плюс от установки — рулевая колонка становится регулируемой по высоте, как и на автомобилях Лада Приора.

Комплектация:

  • Электросилитель (Лада Приора);
  • Руль (Лада Калина);
  • Кожух рулевой;
  • Подрулевые переключатели (левый, правый);
  • Замок зажигания с ключом (ВАЗ 2110 нового образца);
  • Жгут проводов рулевой колонки;
  • Жгут проводов для подключения электроусилителя руля;
  • Рулевой вал для установки электроусилителя руля;
  • Кронштейн для установки электроусилителя руля;
  • Имитация электронного датчика скорости для карбюраторных двигателей.

От установки данного комплекта ЭУРа помимо комфортного управления Вы получаете рулевую колонку от Лада Приора, которая эстетично впишется в салон вашего автомобиля.

Обратите внимание!
Устанавливая ЭУР, Вы вносите изменения в рулевое управление, в надежности которого нужно быть уверенным полностью. Интернет-магазин Motorring.ru продает ЭУР ТОЛЬКО производства г. Калуга. Такие ЭУР устанавливаются на конвейере АВТОВАЗа.

Некоторые интернет-магазины продают ЭУР производства г. Кизляр или ЭУР корейского производства, от которых АВТОВАЗ отказался по причине возможного самопроизвольного подруливания автомобиля с таким ЭУР. Такие ЭУР, как правило, продаются по ценам на 1000-5000 руб. дешевле.

Убедительная просьба не рисковать своей безопасностью!

Вес, кг: 15.3 Размеры, см: 53 х 46 х 28 Объем, м3: 0.06826

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Нива — Клуб / Niva — Club

Интернациональный Нива Клуб / International NIVA Club

Установка подрулевых переключателей Шнива,замка ВАЗ2110

Установка подрулевых переключателей Шнива,замка ВАЗ2110

Сообщение Parshmak1 » 20 сен 2011, 12:22

Здравствуйте.
Ниже описываю установку руля типа «Калина», подрулевых переключателей Шевроле-Нива, моторчика дворников ВАЗ2110.

Список того, что надо купить:
1. Руль код 2104-3402010-10.
Это не руль Калина. Он только внешне такой, как стоит на калине. Шлицы посадочного места на рулевой вал у него для классики ВАЗ 01-07. На руле Калина другие шлицы.
2. Замок зажигания ВАЗ 2110 со светодиодом. Код 21100-3704010-20
Рекомендую ставить замок ДААЗ. На рынке было еще несколько вариантов замков от разных кооперативов, в том числе и китайские. Качество разительно отличается.
3. Кожух рулевой колонки нижний ВАЗ 118 код 11180-3403072-00 и верхний код 11180-3403065-00 Т.е. кожух от Калины.
4. Мотор дворников ВАЗ 2110.
Моторы бывают 2-х видов. Один вид , совсем не совпадает с родным по креплениям. Надо брать мотор, который по посадочным местам, как у Нивы или классики 01-07. На том моторе, что я купил на черном пластиковом кожухе надпись — 842-3730 изготовлено по лицензии фирмы «маршал»
5. Подрулевые переключатели Шевроле-Нива. Центральная часть код 21230-3709320-00-0 . Центральная часть должна быть именно от Шевроле. Восьмерочная или девяточная центральная часть имеют другие контакты и не подойдут к нашему рулю. Левый переключатель код 21230-3709330-00-0 . Правый переключатель код 21230-3709340-00-0
6. Пластиковая фишка мамка для подрулевых переключателей левого и правого – 2 шт.. Он разные, когда будете брать, убедитесь что они нормально надеваются на контакты переключателей.
7. Реле дворников ВАЗ 2110 . Можно брать и нового и старого образца. Там все контакты одинаковые.
8. Необходимо купить проводов разного цвета на ваш вкус, всего надо метров 5 провода. Соединительных медных фишек мамок штук 30.
9. Два стальных подшипника размером 37Х20Х9 мм. Каталожный номер 1000904 или 6904-2 RS закрытого типа.(Для тех , кто хочет их поменять.)
10. Пластиковую шести контактную фишку папу (для мотора дворников 10-ки)
11. Пластиковую восьми контактную фишку папу (для замка зажигания)

Читать еще:  Радиатор печки ваз 2109 фото

Подготовка к установке.
1. Руль.

Необходимо снять пипикалку с руля, потянув ее на себя с начала с верху, потом с низу.

С обратной стороны руля видна черная пластмаска, с медным колечком. Эта пластмаска на защелках держится за руль. Пластмаску снимаем, ибо она нам не нужна.

2. Снимаем старый моторчик дворников и ставим на его место новый.
3. Снимаем старый руль , приборную панель , подрулевые переключатели.

Дальше есть два варианта легкий и не очень.
1. легкий путь описан тут господином Jade:
http://www.niva4x4.ru/viewtopic.php?t=6 . c&start=15

Повторяться я не вижу смысла. При этом замок на замыкание руля работать не будет.

2. Поскольку мы не ищем легких путей, пойдем по второму варианту.
Цель – чтобы работало замыкание руля, чтобы стояли стальные, а не резиновые подшипники рулевого вала и чтобы руль не болтался.
Снимаем старый замок зажигания.

Этап 1.
Подготовка тубуса (извините, но я не знаю как это называется правильно) рулевой колонки.
1. Снимаем старые резиновые подшипники. На фото видно, что края тубуса подогнуты, чтобы резиновые подшипники не выпали. Отгибаем края и выбиваем вал с подшипниками.

2. Прорезаем дырку под будущий замок 2110. Необходимо болгаркой вырезать отверстие размером 20Х25 мм, отступив от края тубуса 20 мм. Дырку резать с правой стороны так, как я указал на фото. На рулевой колонке (с левой стороны)есть прямоугольный вырез под язык старого замка зажигания. Этот вырез должен быть вашим ориентиром. Т.е. новую дырку вырезайте строго с обратной стороны от этого прямоугольного выреза. Иначе замок зажигания будет криво стоять) надеюсь, понятно объяснил.

3. Вставляем нижний стальной подшипник (размер подшипника 37Х20Х9 мм). Для этого необходимо сделать надрезы на посадочном месте подшипника. Заколотить на место стальной подшипник и подогнуть края , чтобы подшипник не выпадал.

Этап 2.
Подготовка рулевого вала.
Если взглянуть на фото, видно , что на рулевой вал напрессована втулка с прорезью. В эту прорезь входит язык замка и замыкает вал.

Так как мы ставим замок 2110 и он стоит не в том месте, где стоял старый, необходимо переместить втулку в другое место.
Втулка приварена к валу только с одной стороны.
Берем болгарку и подрезаем сварной шов.

После этого перемещаем втулку в нужное нам место , то есть чтобы втулка была как раз там, где мы прорезали отверстие под новый замок, и обвариваем. Как понять где же это место? Если вы помните, у нас уже стоит нижний подшипник в тубусе. Вставьте в него рулевой вал и проверьте, чтобы втулка (которую мы подрезали и переместили) совпала с новым отверстием под замок. если втулка не совпала, подправьте ее положение и обварите.

Этап 3
Сборка вала и тубуса.
Вставляем рулевой вал в тубус, где уже стоит нижний стальной подшипник.
Ставим верхний стальной подшипник.
На фото видно, что подшипник торчит на половину из тубуса.

Чтобы не использовать водопроводную пластиковую трубу и не точить никаких втулок, на разборке за 2 доллара я купил еще тубус от рулевой колонки ВАЗ2109.
Отрезаем от его верхней части 60 мм.

Читать еще:  Регулировка ручного тормоза ниссан х трейл т30

У тубуса ВАЗ2109 проточка посадочного места как раз под подшипник 37 мм.
Одеваем отрезанную часть тубуса 9-ки, проточенной стороной на наш торчащий на половину подшипник и прихватываем по шву точечной сваркой.

Рулевая колонка готова к установке.
Устанавливаем колонку на место.

Этап 4
Электричество.

Частично использованы материалы с форума 4Х4.

Применимо для схемы ВАЗ 21213 – 21214. на 2121 есть отличия по цветам проводов.

Чтобы не делать новые жгуты проводки от подрулевых, можно использовать жгуты от старых подрулевых.
Для этого старые жгуты отрезаются под самые корешки у подрулевых переключателей.

Далее схемы подключения:
1. Подключение замка от 2110:
На фото указаны номера контактов на фишке замка зажигания:

Подключение:
Новый замок контакт №2 — подсветка замка (светодиод) Земля. На старый замок земля не шла. Потому надо взять провод черного цвета, подсоединить его на землю и на контакт№2.
Новый замок контакт №3 — 50 по старому замку. Сдвоенный красный провод с голубой полосой.
Новый замок контакт №4 — 15 по старому замку. Синий провод.
У меня в пучке проводов к старому замку был еще синий провод с черной полосой.
Если у вас тоже есть этот провод – подсоедините его тоже к контакту №4.
Новый замок контакт №6 — подсветка замка (светодиод) +12 Вольт Подключаем к нему контакт 30 по старому замку розового цвета. На старом замке контакты 30 и 30/1 соединены между собой.
Новый замок контакт №7 — Подключаем контакт 30/1 по старому замку коричневого цвета.

При повороте ключа в положение I замкнутся контакты 30–15 (4-7 по колодке)
Включится зажигание, т.е. будет напруга всюду.
Поворачиваем дальше в положение II и замыкаются контакты 30-15-50 (4-7-3 по колодке), начнет крутить стартер.

Т.е. используются 3 провода для зажигания (3-4-7) и 2 на подсветку (2 и 6).

2. Подключение левого подрулевого переключателя.
От старого левого подрулевого переключателя под корень обрезаем пучок проводов.
Вставляем этот пучок в маму под торпедо.
Поскольку на отрезанном пучке провода могут быть произвольного цвета.
Чтобы не путаться при подключении, ориентируйтесь на цвет проводом у фишки (мамы), к которой вы подключились.
С другой стороны пучка надеваем и обжимаем на каждом проводе по медной мамке.
Затем вставляем провода в пластиковую мамку левого подрулевого переключателя.

3. Подключение правого подрулевого.
Также под корень обрезаем провода от старого подрулевого.
У нас в руках два пучка проводов и две пластиковые фишки. Одна двух контактная, вторая шести контактная.
Также поскольку на отрезанном пучке провода могут быть произвольного цвета.
Чтобы не путаться при подключении, ориентируйтесь на цвет проводом у фишки (мамы), к которой вы подключились.
С другой стороны пучка надеваем и обжимаем на каждом проводе по медной мамке.

1. На правом подрулевом :

53а-Вход + питания
53- Выход на обмотку первой скорости
53b- Выход на обмотку второй скорости
53e- Управляющий сигнал от реле стеклоочистителя
j- Сигнал включения прерывистого режима на реле стеклоочистителя
W- выход управления передним стеклоомывателем (стеклоомывателем фар)
Wh- выход управления задним стеклоомывателем
53ah- плюс питания
53h- сигнал управления задним стеклоочистителем

2. На новом реле ВАЗ 2110 :
Контакты реле:
15- плюс питания
31- минус питания
j- входной сигнал включения прерывистого режима
S- выходной сигнал управления мотором стеклоочистителя
31b- сигнал обратной связи от мотора (индикация крайнего положения)
86- входной сигнал работы стеклоомывателя.

Старое реле дворников находится в салоне, у левой ноги водителя, под пластиковой защитой, за блоком предохранителей.
К старому реле подключена четырех контактная пластиковая фишка.
Новое реле 6-ти контактное.
Необходимо вынуть провода из старой фишки.
Внимание!
Подходящий к реле серый провод не использовать. Замотать изолентой и забыть о нем.
Взять кусок нового провода. Один конец провода подключить к контакту 86 нового реле, второй конец протянуть под торпедо до пластиковой двухконтактной фишки и соединить его с проводом Бело-розового цвета.

2. Для подключения к десяточному двигателю необходимо заменить четырёхконтактную колодку на шестиконтактную и перекоммутировать провода, по схеме вроде понятно какой к какому.
3. Провод на схеме обозначенный синим цветом, отсутствует в проводке 21213 (цвет выбран произвольно), этот провод второй скорости моторчика, прокладывайте его по собственному вкусу, хотя неплохо было бы использовать свободные места под клеммы большого разъёма подкапотного жгута.
4. К шести контактной фишке подходит бело-голубой провод. Вынимаем его , заматываем изолентой и забываем о нем. На его место надо подключить бело- голубой провод , который подходит к кнопке включения заднего дворника. Эта кнопка расположена на бороде торпедо.

РЕЗУЛЬТАТ:
В результате машина продана и все труды были напрасны))))))
