Замена сайлентблоков задней стойки ваз 2109

Замена сайлентблоков задней балки на ВАЗ 2109

Сайлентблоки производства АвтоВАЗ смело можно называть одними из наиболее высококачественных деталей. Не удивительно, что их используют для своих автомобилей и другие, зарубежные производители.

Внешний вид элемента

Долговечностью практически любой детали, включая сайлентблока, напрямую зависит от манеры управления автомобилиста. Срок службы элемента составляет более 30 тысяч километров.

Особенности элементов

Главная функция сайлентов — устранять вибрации, деформации, которые образуются в процессе эксплуатации автомобиля.

Выбирая новые сайлентблоки для задней балки автомобиля ВАЗ 2109, обратите внимание на маркировку. Она должна быть 2109-2914054. Для моделей ВАЗ 2114-15 маркировка иная, но сами элементы очень похожи.

В принципе установить сайлентблок от десятки на ВАЗ 2109 можно, но с запрессовкой резиновой втулки придется как следует попотеть из-за разницы в размерах. Обратная процедура невозможна.

Задняя балка

Признаки неисправности

Есть несколько основных признаков выхода из строя сайлентблоков задней балки, среди которых:

Неустойчивое поведение автомобиля на дорогах;
Шины изнашиваются неравномерно, что не сложно заметить по рисунку протектора;
Во время движения по плохой дороге (то есть 95% всех наших дорог), наблюдаются неприятные скрипы, удары по кузову автомобиля.

Данные признаки косвенные, поскольку могут быть связаны и с другими поломками ходовой части машины. К примеру, глухие стуки — это еще и признак неисправности задней стойки. Потому чтобы удостовериться в наличии той или иной проблемы, потребуется полностью продиагностировать ходовую часть.

Неисправности

Зачастую замена сайлентов задней балки обусловлена тем, что возникают дефекты в конструкции элемента. Они бывают такими:

Ухудшается упругость резинового элемента;
Происходит обрыв резины;
Центральная втулка смещается;
В посадочном месте происходят проворачивания.

При обнаружении проблем с сайлентблоком задней балки, потребуется в ближайшее время загнать машину в гараж и провести замену поврежденных компонентов. В отличие от иномарок, поменять сайлент на ВАЗ 2109 достаточно просто и без посторонней помощи. Плюс стоит он практически копейки.

Выбор

Прежде чем приступить к замене сайлентблоков задней балки, необходимо решить, на что именно вы будете менять старые, изношенные втулки.

С маркировкой мы разобрались и поняли, что для ВАЗ 2109 нужно брать только те, которые по размерам и диаметру подходят именно под заднюю балку девятки.

Сегодня для ВАЗ 2109 предлагают два типа сайлентов, отличающихся материалом изготовления.

Типа сайлетблока

Особенности

Они не такие долговечные, однако обеспечивают большую мягкость при работе подвески автомобиля

Более жесткая модификация, у которой именно повышенная жесткость выступает главным недостатком. При этом данные изделия устойчивее к температурным изменениям, не так быстро деформируются, дольше сохраняют работоспособность

Разница размеров

Замена

Для замены вам потребуется:

Новые задние сайлентблоки;
Небольшой деревянный брус;
Устройство для запрессовки сайлентблока (можно выполнить работу и без него);
Рожковые ключи;
Торцевые ключи;
Накидные ключи;
Молоток.

Демонтажные работы

Когда все готово, можно приступать к работе.

Установите автомобиль на ровную площадку в гараже над ямой или эстакадой. Под колеса обязательно поставьте противокатные упоры, башмаки. Все ради вашей безопасности.
Заднее колесо лучше снять, чтобы было удобнее работать.
А вот снимать заднюю балку вовсе не обязательно. Только усложните себе работу лишними демонтажными процессами.
Слева со стороны водителя располагается тяга регулятора давления в задних тормозах. В процессе работы он будет вам мешать, потому советуем снять. Делается это путем извлечения фиксирующей скобы тяги и тросика ручного тормоза. Последний вы достанете с правой стороны из крепления.

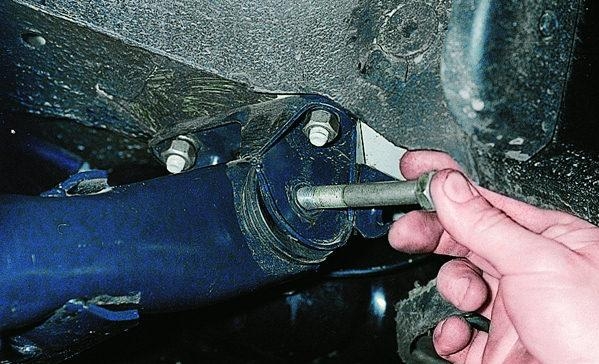

Открутите гайку с болта ключом на 12, который удерживает заднюю балку на кронштейне. При этом могут возникнуть проблемы. Наденьте торцевой ключ на вороток, чтобы увеличить рычаг воздействия на крепеж. Болт извлекайте, поднимайте автомобиль домкратом и отводите балку вниз. Она выйдет таким образом из проушины. Не переусердствуйте, чтобы не повредить расположенный рядом тормозной шланг. Если слишком сильно надавить на монтировку при смещении проушины, вы рискуете оборвать шланг.
Возьмите заранее подготовленный деревянный брусок, вставьте его между кузовом и балкой. Сделать это нужно так, чтобы балка оказалась ниже проушины.
С помощью молотка и выколотки (обычная металлическая трубка подойдет) выбейте старые изношенные втулки. Кстати, если вы столкнетесь с таким понятием как «грибки», не переживайте. Так автолюбители часто называют эти втулки из-за внешнего сходства.
Зачистите посадочное место от накопившейся грязи, образовавшейся ржавчины. Обязательно смажьте участки мыльным раствором. Без него новые сайлентблоки запрессовать будет проблематично. Либо возьмите простое моющее средство для посуды. Ни в коем случае не смазывайте посадочные места солидолом или маслом, поскольку эти вещества вскоре начнут разъедать элемент.

Теперь запрессовывает новые элементы. В идеале у вас должен быть специальный инструмент для запрессовки. Если его нет, воспользуйтесь обычным молотком.
Достаньте деревянный брусок.
Вооружившись вторым домкратом, поднимите балку и вставьте на место крепежный болт, затяните гайкой.
Установите на место заднее колесо, опустите на землю автомобиль.

Только по завершению всех указанных этапов болты новых сайлентблоков можно затянуть до упора.

Особых проблем подобная операция вызвать не должна, потому обращаться на СТО и тратить лишние деньги вовсе не обязательно.

Замена задних стоек на автомобилях ВАЗ 2108, 2109, 21099

Необходимость в замене задних стоек на автомобилях ВАЗ 2108, 2109, 21099 возникает при возникновении следующих неисправностей: «потек» и (или) начал стучать амортизатор стойки, поломана или просела пружина стойки.

Необходимые инструменты и приспособления

— Рожковый ключ на «6»

— Накидной изогнутый ключ на «17»

Или специальное приспособление для отворачивания крепления амортизаторов задней подвески автомобилей ВАЗ 2108, 2109, 21099.

— Два накидных ключа на «19»

— Помощник (желательно, но не обязательно)

Работу по замене задних стоек можно проводить как на яме, так и на ровной площадке. Амортизаторы и пружины стоек желательно менять парами, а не по отдельности.

Читать еще: Замена лампочек стоп сигнала на калине

— Вывешиваем и снимаем задние колеса автомобиля

Для этого ослабляем крепление болтов колес, поддомкрачиваем автомобиль с двух сторон, подставляем под пороги подставки, снимаем колеса.

— Очищаем от грязи нижние крепления стоек к задней балке

Можно обработать ВД-40 и обстучать болты креплений.

Порядок замены задних стоек на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Отворачиваем гайку штока амортизатора

Снимаем резиновую заглушку опорной чашки в багажнике автомобиля и отворачиваем гайку изогнутым накидным ключом на «17», удерживая шток от проворачивания рожковым ключом на «8».

Снимаем гайку, под ней пружинную и опорную шайбы, верхнюю резиновую подушку.

Для отворачивания гайки вместо ключей можно применить специальное приспособление.

— Отворачиваем болт крепления амортизатора к балке

Ключом или головкой на «19» отворачиваем болт, придерживаем гайку другим ключом на «19». Вынимаем болт из крепления.

С отворачиванием и выниманием болта могут возникнуть проблемы, так как он постоянно подвергается воздействию агрессивной среды и очень часто сильно «закисает». Если удалось открутить его гайку, то можно попытаться выбить его при помощи оправки и молотка. В некоторых случаях помогает нагревание болта паяльной лампой или газовой горелкой. При особо тяжелых случаях срезаем болт болгаркой или полотном ножовки по металлу.

— Извлекаем стойку

Убеждаемся, что верхняя резиновая прокладка пружины стойки снята. Если ее нет, то извлекаем ее из опорной чашки снизу.

Все, задняя стойка снята.

Повторяем процедуру снятия для второй стойки.

Особенности установки задней стойки на автомобиль ВАЗ 2108, 2109, 21099

— Верхнюю резиновую прокладку крепим к пружине изолентой или скотчем, для удобства и точности установки, устанавливаем пружину на стойку

— Вытягиваем шток амортизатора до упора, на штоке должна быть надета распорная втулка и нижняя резиновая подушка

— Вводим шток амортизатора в отверстие чашки кузова

Помощник одевает на него верхнюю резиновую подушку, опорную и пружинную шайбы и наживляет гайку.

Если нет помощника, то сначала крепим амортизатор к балке, затем, подставив по балку упор, медленно домкратом опускаем кузов автомобиля, периодически контролируя, чтобы его шток вошел в отверстие. К штоку можно предварительно привязать проволоку и продеть в отверстие чашки. Вытягивая ее можно направлять движение штока.

При установке амортизатора необходимо повернуть его так чтобы возвышающаяся часть чашки пружины была направлена к колесу.

— Закрепляем нижнюю часть амортизатора, гайку до конца не затягиваем

— Устанавливаем задние колеса и опускаем автомобиль на землю

— Несколько раз нажимаем на заднюю часть автомобиля для самоустановки элементов подвески

— Затягиваем гайку крепления штока и болт нижнего крепления амортизатора стойки

Примечания и дополнения

— Задние стойки автомобилей ВАЗ 21088, 2109, 21099 выходят из строя реже чем передние. Поэтому необходимость в их замене возникает не раньше 100 — 120 тыс км пробега.

Как делается замена сайлентблоков задней балки ВАЗ-2109

Ресурс сайлентблоков ВАЗ-2109 равен 30 тысяч километров пробега. Если вы предпочитаете передвигаться неаккуратно – часто попадаете в ямы или проезжаете неровности дорожного покрытия на высокой скорости, то ресурс этого элемента может снизиться практически в два раза. Разберемся, как проводится замена сайлентблоков задней балки на ВАЗ-2109.

Описание неисправностей и основная информация

В процессе эксплуатации автомобиля неизбежно появляются вибрации, которые подавляют сайлентблоки. Они же предотвращают деформации. Выход из строя этих деталей сопровождается:

неустойчивым поведением автомобиля на дороге;
неравномерным износом шин;
скрипами в области задней балке, ударами по кузову (особенно ощутимо это на плохих дорогах).

Стоит отметить, что описанные признаки являются косвенными. Глухие стуки возникают при неисправности задней стойки. Для того чтобы точно определить причину появления описанных симптомов, нужно провести диагностику ходовой части.

Менять сайлентблоки необходимо, если конструкция их имеет дефекты:

снижение упругости резиновой части;
обрыв резиновой части;
проворачивания элемента в посадочном месте;
смещение втулки.

Если вы заметили, что с ходовой частью есть проблемы, стоит не откладывая загнать машину в гараж, провести диагностику, а затем и последующую замену.

На ремонт стоит отправиться и после выработки ресурса сайлентблоков. Провести его не сложно своими руками.

Приобретение нового элемента

Итак, вы выяснили, что проблемы с ходовой частью связаны с поломкой сайлентблоков. Перед тем как начинать работы, необходимо приобрести новую запасную часть. В первую очередь смотрите на маркировку. Важно купить вариант именно для ВАЗ-2109. Если вы ошибетесь, сайлентблок поставить будет невозможно. Запасная часть должна быть промаркирована: 2109-2914054. Многие продавцы автозапчастей могут рекомендовать приобрести запасную часть от «десятки», но для ее установки вам придется немало потрудиться с запрессовкой резиновой части.

Существует две разновидности сайлентблоков:

С резиновыми втулками. Традиционная запасная часть, обеспечивает мягкость во время работы подвески. Основной недостаток – недолговечность такой запасной части, особенно если вы часто перемещаетесь по участкам дороги с плохим асфальтовым покрытием.
Со вставками из полиуретана. Более жесткая, что и является ее главным недостатком. При этом такая запасная часть намного дольше служит, так как она устойчива к изменениям температуры и деформациям.

Выбор сайлентблока по материалу делайте исходя из своего бюджета и предпочтений. Хорошие отзывы от экспертов и автолюбителей заслужили производители БелМаг, СЭВИ, SS20 и Boge.

Как проводится замена

Перед началом работы установите автомобиль над ямой или загоните на эстакаду. Обязательно зафиксируйте колеса при помощи башмаков. Далее придерживайтесь инструкции:

Снимите заднее колесо. Без него будет намного проще работать.
Для замены сайлентблока вам не потребуется снимать заднюю балку, поэтому не торопитесь проводить демонтаж.
При проведении работы на левой стороне, вам потребуется снять тягу, относящуюся к регулятору давления в задней части тормозной системы. Для этого вам потребуется извлечь трос «ручника» из крепления, расположенного по правой стороне, и фиксирующую скобу тяги.
Ключом на 12 открутите гайку, располагающуюся на креплении задней балки. Тут вам может потребоваться создать дополнительный рычаг при помощи торцевого ключа, который накидывается на вороток. После того как вы уберете этот болт, поднимите на домкрат ту сторону автомобиля, на которой проводятся работы.
Аккуратно отведите балку вниз, чтобы она вышла из проушины. Следите за своими действиями, так как вы рискуете оборвать тормозной шланг.
Заранее подготовьте деревянный брусок, который на этом этапе необходимо будет разместить между кузовом и проушиной. При этом балка должна находиться ниже проушины.
Далее работу можно провести со специальным инструментом, но мы расскажем, как демонтировать сайлентблок без съемника. Возьмите металлическую трубку и молоток, ими выбейте старые втулки.
Очистите посадочное место.
Для того, чтобы облегчить себе опрессовку, смажьте посадочные места мыльным раствором или жидкостью для мытья посуды. В этом случае запрещено смазывать посадочные места маслом или солидолом, так как эти химические составы со временем разъедают резиновую часть детали.
При помощи молотка или специального инструмента запрессуйте сайлентблоки на местах. Проведите обратную сборку автомобиля.

Читать еще: Спаренные колеса на ваз

По окончании работ, тщательно затяните каждую опору сайлентблока. Как видите, выполнить эту работу несложно даже в одиночку. По времени она занимает не больше часа.

Сайлентблоки ВАЗ 2109 — необходимая замена важных элементов подвески

Для гашения вибраций и исключения их передачи на кузов автомобилей ВАЗ в местах соединения элементов подвески с несущей частью используются специальные резинотехнические шарниры – сайлентблоки.

Эти элементы относятся к расходным материалам и в случае сильного износа они просто заменяются на новые. Сайлентблоки ВАЗ-2109 в среднем отхаживают 50-70 тыс. км, после чего их приходится менять. Причем замене подлежат как шарниры передней подвески, так и задней.

Отметим, что указанный пробег – усредненный и точно определить, сколько отходят шарниры невозможно. Поэтому периодически следует делать ревизию подвески. Трещины, расслоение, значительное выдавливание резиновой прослойки в шарнире указывает на крайнюю степень износа и надобность в замене.

Особенности выбора сайлентблоков

Для проведения работ сначала нужно купить новые элементы. Для ВАЗ-2109 следует подбирать шарниры по каталожному номеру (2109-08-054). При покупке важно не перепутать с шарнирами для модели 2110, поскольку размер сайлентблока задней подвески ВАЗ-2109 отличается (они по диаметру немного меньше). Хотя вполне возможна установка и «десяточного» элемента, но запрессовать его будет несколько сложнее.

размер сайлентблоков задней подвески ваз 2109

Что касается передка, то можно приобрести рычаги передней подвески ВАЗ-2109 в сборе (с сайлентблоками) и установить их. Но экономически это не целесообразно, поскольку рычаги стоят значительно дороже, чем резинотехнические элементы. И хоть замена сайлентблоков – операция более трудоемкая в сравнении с заменой рычага, но ремонт обойдется во много раз дешевле.

резиновые сайлентблоки и полиуретановые

Что касается выбора шарниров по используемому эластичному материалу, то сайлентблоки на ВАЗ можно купить как резиновые, так и полиуретановые. Последние отличаются более длительным сроком эксплуатации, но они – жестче и стоят дороже. Но в целом, решать, какие элементы приобретать придется самому автовладельцу.

Отметим, что покупать шарниры следует только хорошо себя зарекомендовавших производителей – SS20 ДААЗ Corteco и др.

Замена резинотехнических шарниров на задней подвеске

Далее о том, как все меняется. Сначала рассмотрим, как делается замена задних сайлентблоков ВАЗ-2109. Чтобы выполнить операцию, потребуется:

Смотровая яма;
Домкраты;
Инструменты (наборы ключей, молоток, наставки);
Тиски слесарные;
Монтировкой;
Стяжки для пружин;
Мыльный раствор;
Съемники для резинотехнических шарниров;

Сначала делается замена сайлентблоков задней балки ВАЗ-2109. Для этого:

Ставим авто на яму, выдомкрачиваем задок с одной стороны, снимаем колесо;
Откручиваем гайку болта крепления балки к кузову, извлекаем болт;
Монтировкой отжимаем вниз балку, чтобы вывести ее из кронштейна, фиксируем в таком положении (путем установки деревянной проставки между балкой и кузовом);
Молотком аккуратно выбиваем изношенный шарнир;
При помощи приспособления (длинного болта с гайкой, двух широких шайб и отрезка трубы) запрессовываем новый элемент, предварительно обильно смазав посадочное место и сам шарнир мыльным раствором;
Устанавливаем балку в кронштейн, и фиксируем крепежным болтом;

После этого делается замена сайлентблоков задней стойки ВАЗ-2109:

Откручиваем крепление стойки к кузову (вверху) и балке (внизу);
Отжимаем балку вниз, чтобы стойка опустилась вниз и пружина разжалась;
Извлекаем стойку;
При помощи съемника сайлентблоков извлекаем шарнир из корпуса стойки (внизу);
Тисками запрессовываем новый сайлентблок;
Стяжками стягиваем пружины, после чего ставим стойку на место и закрепляем;
Снимаем стяжки;

Аналогичные операции проводятся и с другой стороны задка авто. После сборки следует проверить затяжку всех крепежных элементов, которые разболчивались. Повторно это следует сделать и после пары дней эксплуатации авто.

Замена сайлентблоков в передней подвеске

Теперь о том, как проводиться замена сайлентблоков передних рычагов ВАЗ-2109. Для этого:

Вывешиваем переднее колесо, снимаем его;
Откручиваем крепеж рычага к шаровой опоре;
Откручиваем гайку крепления стойки стабилизатора и снимаем ее с рычага;
Разболчиваем крепление рычага к кронштейну кузова и внимаем его с авто;
Сайлентблок переднего рычага ВАЗ-2109 можно извлечь несколькими способами – выпалить его, выбить или выпрессовать съемником или тисками;
Подготавливаем посадочное место шарнира – очищаем его от ржавчины и остатков резины напильником. После обильно смазываем его мыльным раствором;
Делаем на сайлентблоке небольшую фаску и центрируем его в проушине рычага;
Запрессовку делаем тисками. Устанавливаем рычаг с сайлентблоком между губок тисков, выравниваем положение шарнира относительно отверстия, а затем медленно стягиваем тиски, при этом периодически проверяем, ровно ли входит шарнир.
После того, как втулка сайлентблока упрется в губки тисков с двух сторон, извлекаем рычаг и окончательно садим шарнир на место;

Читать еще: Обратный клапан топлива ваз 2110

После этого ставим рычаг на авто. Аналогичную операцию проводим и с другой стороны передка авто. После всех работ проверяем затяжку крепежных элементов. Даже если все работы делать самостоятельно, справиться можно за 1 день.
